نظرة عامة على المنتج

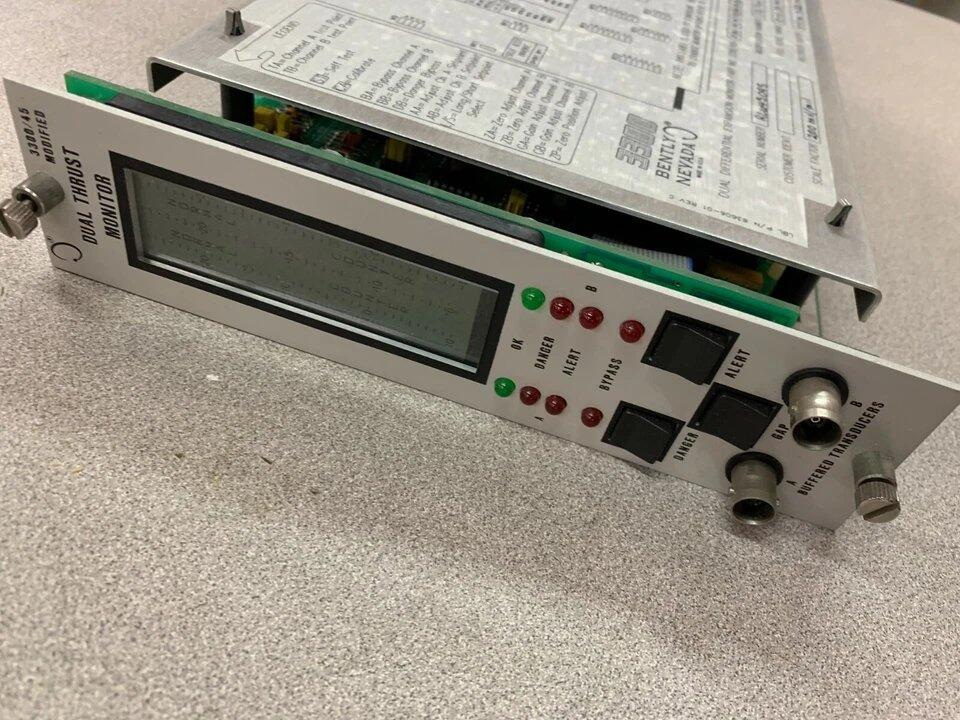

إن Bently Nevada 3300/45-02-01-03-00 عبارة عن جهاز مراقبة ثنائي القناة عالي الدقة ومصمم خصيصًا لتتبع التمدد الحراري النسبي بين دوار الآلة وبيت المحرك الثابت. يُعد هذا القياس، المعروف باسم التمدد التفاضلي، حيويًا خلال مراحل بدء التشغيل وإيقاف التشغيل لتوربينات البخار الكبيرة، حيث يمكن أن تتسبب التغيرات السريعة في درجة الحرارة في معدلات تمدد غير متساوية. إذا تركت هذه التغيرات دون مراقبة، فقد تؤدي إلى تلامس داخلي كارثي. توفر هذه الوحدة مراقبة مستمرة وتشغيل إنذار تلقائي، باستخدام مخرجات التتابع الرباعية لضمان أقصى توفر للنظام وتكرار الحماية ضمن بيئة رف من سلسلة 3300.

معلمات الأجهزة الأساسية والمقاييس البيئية

• نطاق القياس: 0 إلى 10 مم (الخيار 02)

• دعم إدخال المحول: مصمم لأنظمة محولات القرب 25 مم (الخيار 01)

• هيكل خرج التتابع: تكوين التتابع الرباعي مع إغلاق الإيبوكسي لحماية الدائرة (الخيار 03)

• دقة النظام: ضمن ±1.6% من نطاق المراقبة بالكامل

• دقة العرض: زيادات بمقدار 0.1 مم على لوحة وجه عمودية عالية الوضوح

• نطاق درجة حرارة التشغيل: 0 درجة مئوية إلى +65 درجة مئوية (+32 درجة فهرنهايت إلى +150 درجة فهرنهايت)

• نطاق درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)

• وزن الوحدة القياسي: 1.0 كجم (2.2 رطل)

• أبعاد الوحدة: 241 مم × 50 مم × 103 مم (9.5 بوصة × 1.97 بوصة × 4.05 بوصة)

الانتشار الصناعي الاستراتيجي

يُعد نظام مراقبة التمدد التفاضلي هذا شرطًا مسبقًا لأي منشأة تشغل معدات دوارة واسعة النطاق تخضع لدورات حرارية قصوى. تشمل أدواره الرئيسية ما يلي:

• إدارة التوربينات البخارية الحرارية: مراقبة نمو الدوار إلى الغلاف خلال فترة "الإحماء" الحرجة في محطات الطاقة.

• حماية التوربينات الغازية: ضمان الحفاظ على الخلوصات الداخلية خلال التمدد الحراري عالي الحمولة.

• الضواغط الطاردة المركزية الكبيرة: إدارة النمو المحوري في وحدات الضغط متعددة المراحل لمعالجة النفط والغاز.

• مضخات تغذية الغلايات الصناعية: تتبع استقرار العمود في أنظمة نقل السوائل عالية الحرارة.

• تجميعات المراوح الحيوية: مراقبة التحولات الحرارية في مراوح التبريد أو التهوية الثقيلة للتعدين والصهر.

الأسئلة الشائعة

س: ما هي الميزة الرئيسية لخيار التتابع الرباعي في هذه الوحدة؟

ج: يوفر تكوين التتابع الرباعي (الخيار 03) أربعة تلامسات تتابع مستقلة، مما يسمح بمنطق تصويت متطور أو مستويات متعددة من إشعارات التنبيه والخطر ليتم إرسالها إلى أنظمة تحكم منفصلة.

س: لماذا يُعد إدخال محول 25 مم مطلوبًا خصيصًا لجهاز المراقبة هذا؟

ج: نظرًا لأن التمدد التفاضلي ينطوي على حركة كبيرة، غالبًا ما تفتقر مجسات القرب القياسية إلى النطاق الضروري. يضمن إدخال محول 25 مم قدرة جهاز المراقبة على تتبع المدى الكامل للدوار بالنسبة إلى الغلاف.

س: هل يمكن لوحدة 3300/45 هذه أن تعمل في بيئات عالية الرطوبة؟

ج: نعم، الوحدة مصنفة لتصل إلى 95% رطوبة نسبية غير مكثفة، وتتميز بتتابع محكم الإيبوكسي لحماية التلامسات الداخلية من الرطوبة ودخول الغبار.

س: هل من الممكن استخدام جهاز المراقبة هذا بدون رف Bently Nevada 3300؟

ج: لا، 3300/45 هي وحدة قائمة على الرف وتعتمد على اللوحة الخلفية لسلسلة 3300 للطاقة، وتوجيه الإشارة، والاتصال بمكونات المراقبة الأخرى.

س: هل يتضمن هذا التكوين المحدد (00) موافقات الوكالات مثل CSA؟

ج: هذا التكوين المحدد مدرج مع الخيار 00، مما يعني أنه تم طلبه للتطبيقات التي لم تكن تتطلب موافقات وكالة محددة وقت التصنيع.
