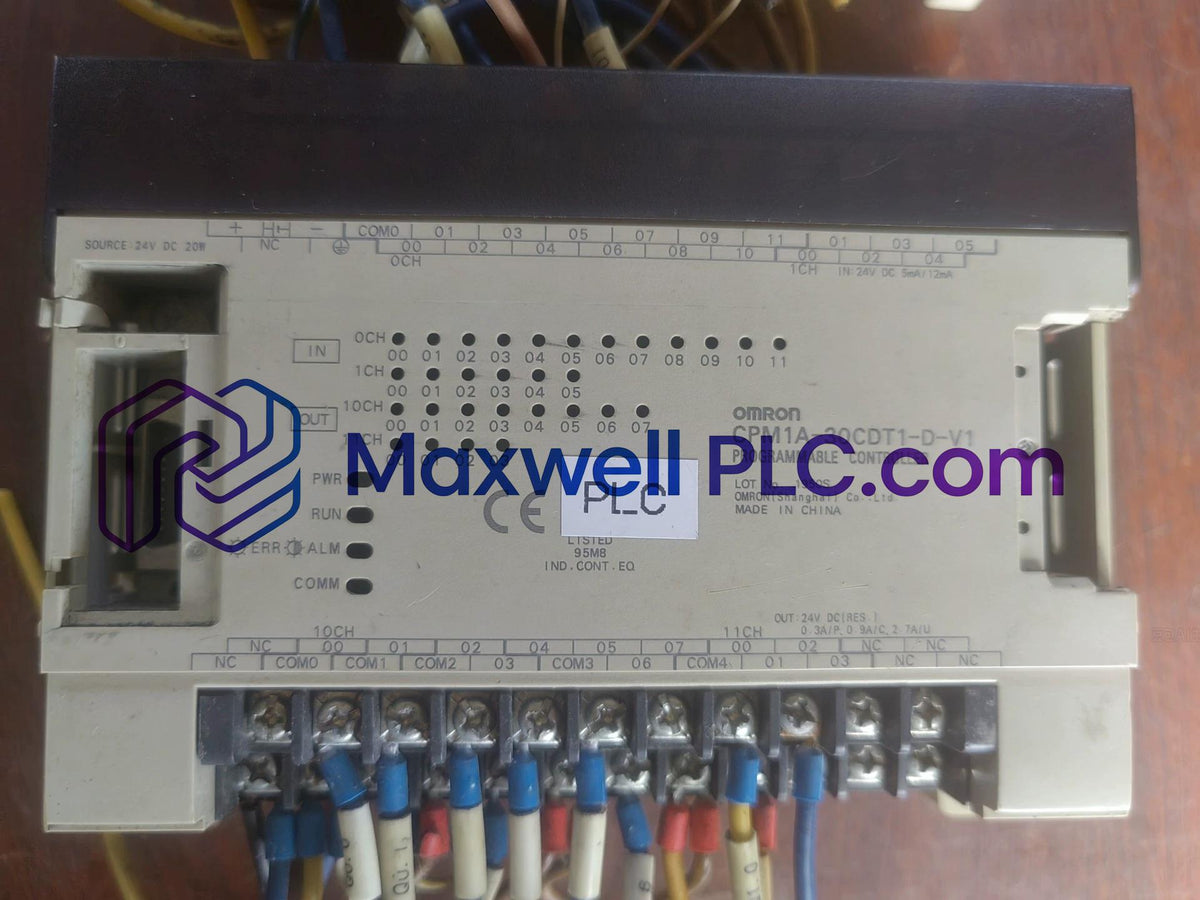

يعمل Omron CPM1A-30CDT1-D-V1 كجهاز تحكم منطقي قابل للبرمجة (PLC) أساسي من طراز CPM1A-30CDT1 يُستخدم لتنفيذ تسلسلات الإدخال/الإخراج الرقمية وعد نبضات السرعة العالية عبر منصات SYSMAC CPM1A.

تحليل تسمية رقم الجزء

• CPM1A: يحدد بنية وحدة المعالجة المركزية (CPU) للمتحكم المنطقي المبرمج الصغير ضمن عائلة منتجات Omron SYSMAC.
• 30C: يشير إلى كثافة إدخال/إخراج مدمجة إجمالية تبلغ 30 نقطة مادية (18 مدخلاً رقمياً و12 مخرجاً).
• D: يحدد تكوين طاقة الإدخال بالتيار المستمر (DC) الذي يعمل ضمن نطاق من 20.4 إلى 26.4 فولت تيار مستمر.
• T1: يشير إلى ميكانيكية تبديل مرحلة مخرج ترانزستور PNP (تنفيذ من نوع المصدر).
• D-V1: يمثل مراجعة التصميم V1 التي تعمل بالتيار المستمر مع ميزات مدمجة لإدخال التشفير بتردد 5 كيلو هرتز وإخراج النبض بتردد 2 كيلو هرتز.

المواصفات الفنية الهندسية

ناقل التوسع الصناعي وإنتاجية وحدة التحكم

يشتمل الطراز CPM1A-30CDT1-D-V1 على تحجيم كثافة الإدخال/الإخراج الداخلي المحسن إلى جانب واجهات ناقل توسعة عالية السرعة. وهذا يسمح بتوصيل ما يصل إلى 3 وحدات توسعة مباشرة بالوحدة الرئيسية، مع الحفاظ على سرعات دورة الناقل الحتمية أثناء التعامل مع معالجة الإشارات الرقمية عالية الكثافة دون تدهور في توقيت تعليمات المنطق.

قائمة محتويات العبوة

• 1 × وحدة معالجة PLC الرئيسية Omron CPM1A-30CDT1-D-V1
• 1 × غطاء كتلة طرفية لولبية قابلة للإزالة
• 1 × غطاء موصل واجهة ناقل التوسع

بروتوكولات التثبيت والتوصيلات الميدانية

التثبيت المادي على سكة DIN

قم بتركيب الوحدة على سكة DIN قياسية مقاس 35 مم في تكوين خزانة عمودي. قم بتثبيت مشابك القفل الجانبية للحفاظ على الاستقرار الميكانيكي ومنع إجهاد موصل الناقل الناتج عن الاهتزاز الميداني.

توصيلات دائرة طاقة التيار المستمر

قم بتوصيل خطوط إمداد الطاقة من 20.4 إلى 26.4 فولت تيار مستمر بأطراف إدخال الطاقة الرئيسية. قم بتوجيه أسلاك إدخال التيار المستمر عبر قنوات منفصلة ومعزولة عن كابلات محرك إخراج التبديل لتقليل التداخل الكهربائي.

إنهاء التوصيل الميداني لترانزستور المصدر

تأكد من أن توصيلات مخرج مصدر ترانزستور PNP تلتزم بقطبية الجهد الصحيحة. يجب أن تظل تيارات الحمل ضمن حدود تصنيف القناة المحددة لحماية ترانزستورات الإخراج الداخلية من الحمل الحراري الزائد.

أسئلة شائعة

• ما هو تصنيف جهد الإدخال لوحدة التحكم CPM1A-30CDT1-D-V1؟

  تعمل وحدة التحكم على نطاق إمداد تيار مستمر يتراوح بين 20.4 فولت تيار مستمر و26.4 فولت تيار مستمر.

• كم يبلغ إجمالي نقاط الإدخال/الإخراج المادية المدمجة في الوحدة الرئيسية؟

  تشتمل الوحدة على إجمالي 30 نقطة إدخال/إخراج مدمجة، مُهيأة كـ 18 مدخلاً رقمياً و12 مخرج ترانزستور.

• ما هو منطق تبديل الإخراج المستخدم في طراز T1؟

  تحدد اللاحقة T1 مخرجات ترانزستور من نوع مصدر PNP لتبديل أحمال التيار المستمر الخارجية.

• ما هو وقت التنفيذ لتعليمات المنطق السلمي القياسية؟

  تتراوح سرعات تنفيذ معالجة المنطق الأساسية من 0.72 ميكروثانية إلى 1.72 ميكروثانية لكل تعليمة.

• كم عدد وحدات التوسعة التي يمكن توصيلها بوحدة المعالجة المركزية هذه؟

  يدعم ناقل اللوحة الخلفية المحلي التوصيل المباشر لما يصل إلى 3 وحدات توسعة للأجهزة من طراز CPM1A.

• ما هي قدرات معالجة الإشارات عالية السرعة المدمجة في الوحدة؟

  تتميز وحدة المعالجة المركزية بمدخل مشفر مدمج واحد مصنف حتى 5 كيلو هرتز ومخرج نبضي واحد عالي السرعة يصل إلى 2 كيلو هرتز.

• ما هي سعة ذاكرة برنامج المستخدم في وحدة التحكم هذه؟

  تخزن ذاكرة برنامج المستخدم الداخلية ما يصل إلى 2 كيلو كلمة، معززة بـ 1 كيلو كلمة من ذاكرة البيانات.

• هل يمكن تركيب وحدة التحكم باستخدام سكك اللوحة الصناعية القياسية؟

  نعم، يشتمل مبيت الجهاز على مسارات تثبيت مدمجة بسكة DIN للتركيب على سكة قياسية مقاس 35 مم.
