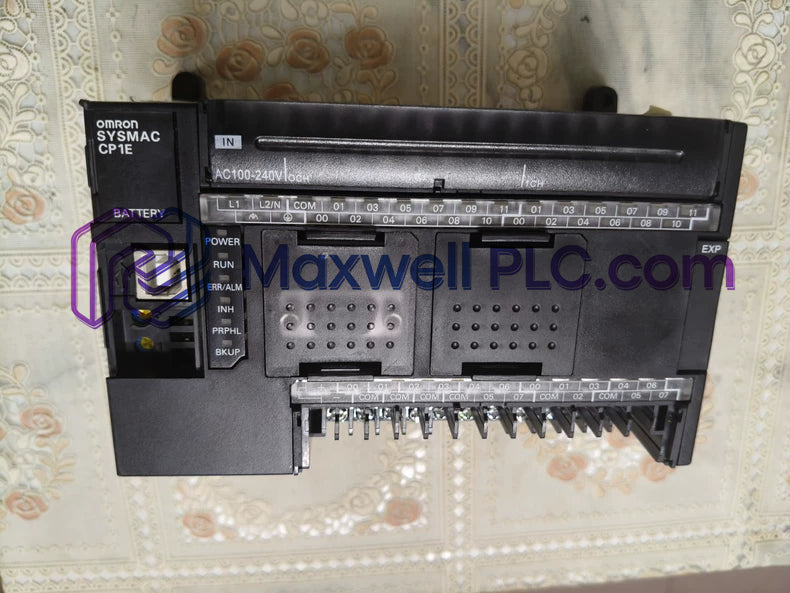

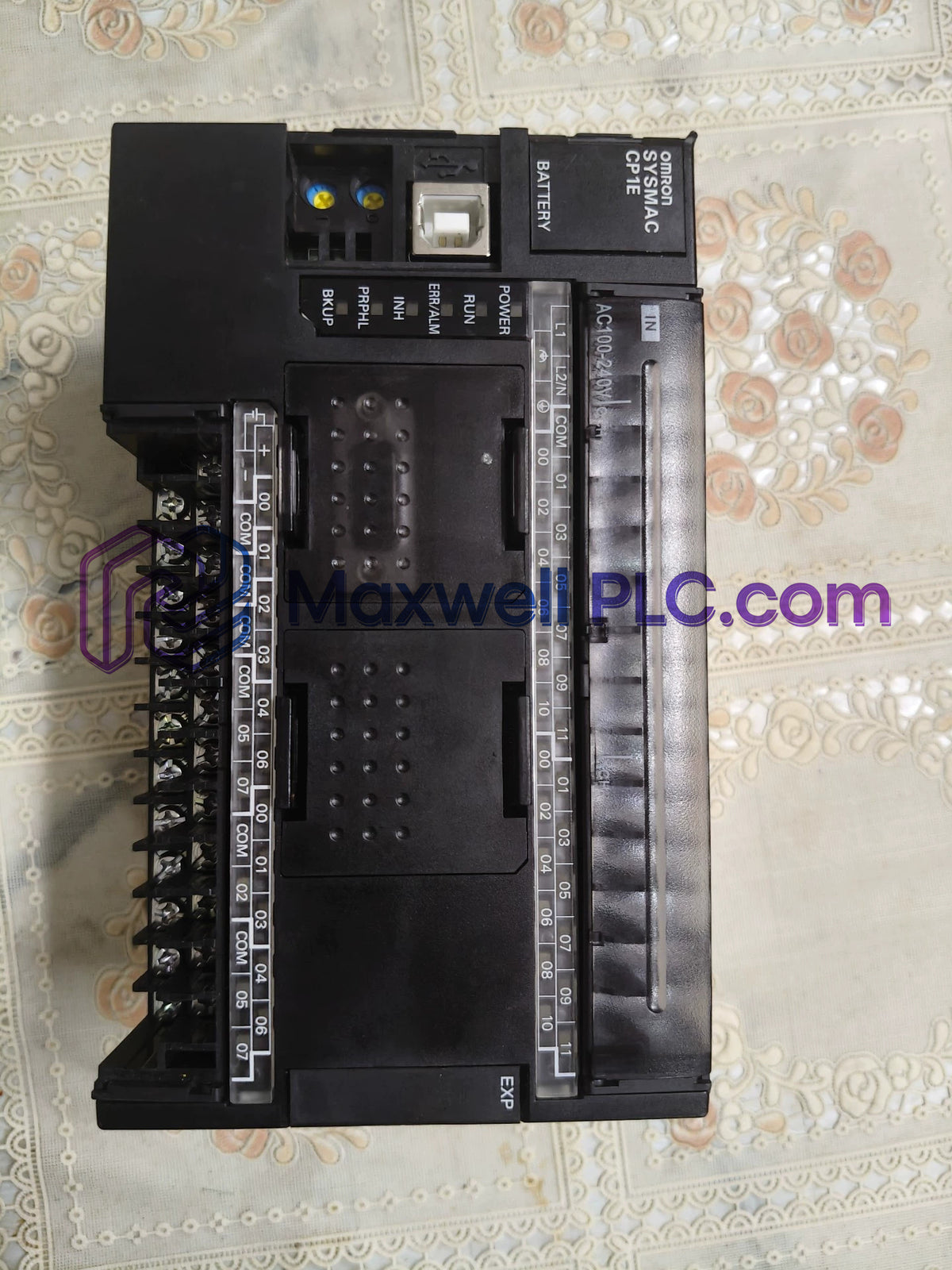

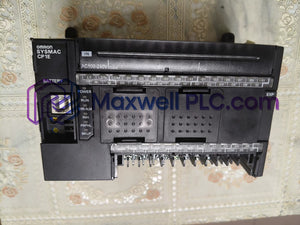

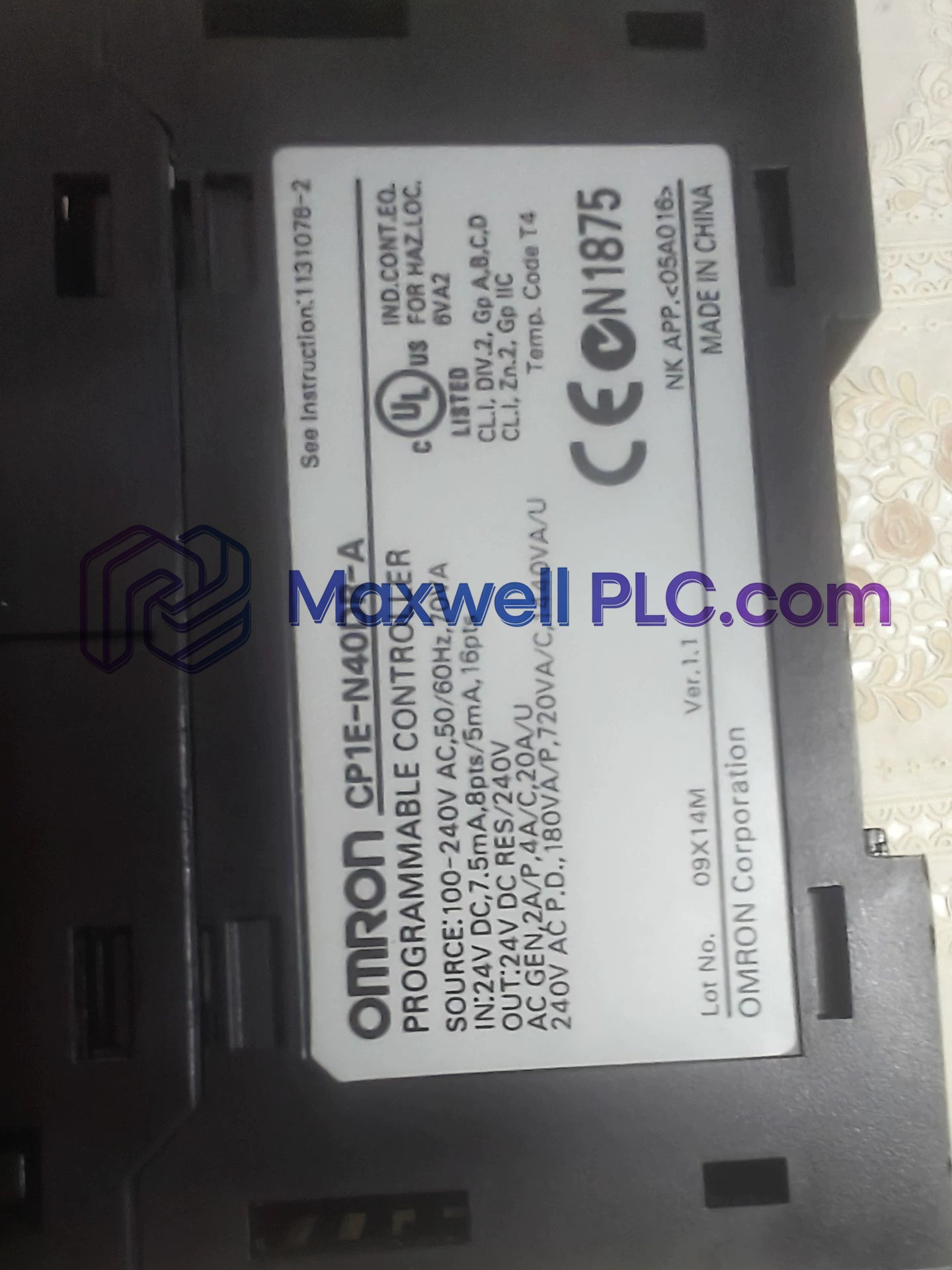

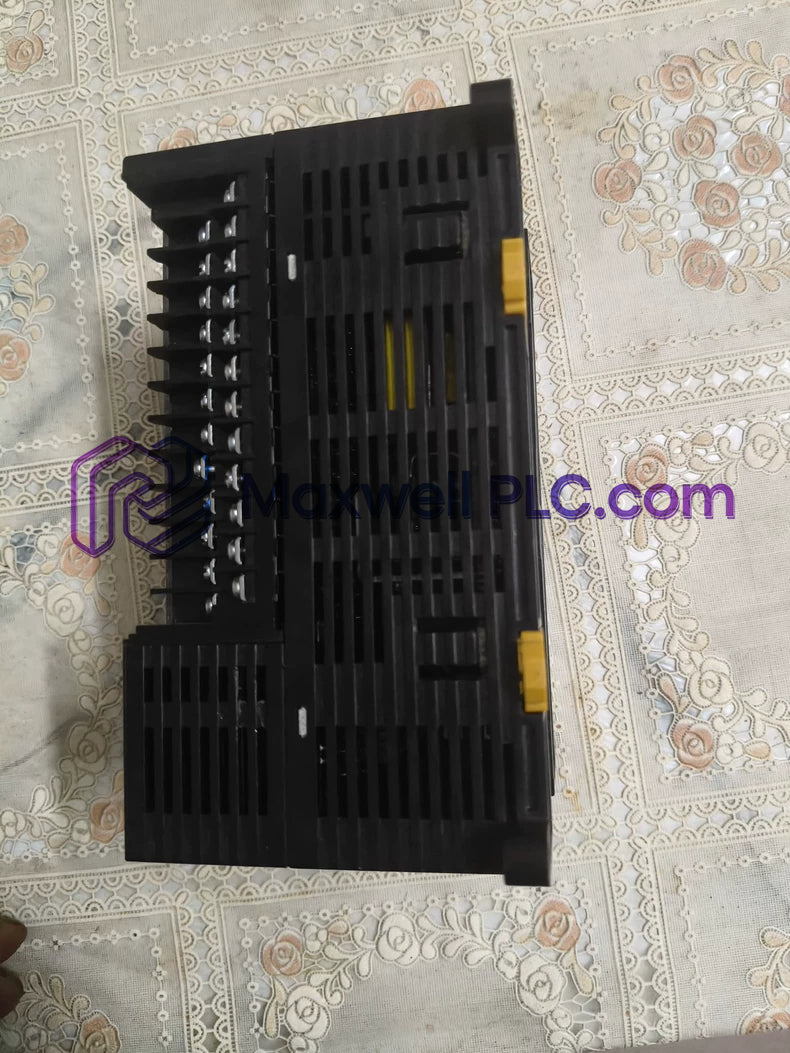

تعمل وحدة المعالجة المركزية Omron CP1E-N40DR-A، والمُفهرسة أيضًا باسم CP1E-N40، كمكون أجهزة مخصص لمعالجة الإشارات المنفصلة وتنفيذ منطق التسلسل داخل شبكات التحكم CP1E.

مصفوفة تحديد الطراز

تحدد سلسلة معرف الطراز لوحدة التحكم CP1E-N40DR-A تكوينات الأجهزة المدمجة على النحو التالي:

• CP1E: تحدد النظام الأساسي لسلسلة PLC المدمجة الأساسية.

• N: تحدد وحدة المعالجة المركزية من نوع التطبيق التي تتميز بخيارات واجهة تسلسلية محسنة.

• 40: تحدد إجمالي سعة نقاط الإدخال/الإخراج المدمجة (24 مدخلًا رقميًا و 16 مخرجًا رقميًا).

• D: تحدد تكوين دائرة إدخال جهد التيار المستمر (24 VDC).

• R: تشير إلى نقاط تلامس مرحلات كهروميكانيكية لقنوات تبديل المخرجات.

• A: تشير إلى متطلبات إمداد الطاقة AC واسعة النطاق (100 إلى 240 VAC).

المواصفات التشغيلية

البنية الداخلية وسلامة البرامج الثابتة

تستخدم بنية CP1E-N40DR-A منطق معالجة محدد عبر طبقة اتصال ناقل اللوحة الخلفية، مما يضمن التنفيذ الدقيق لبرامج التسلسل. تتميز هياكل الذاكرة المدمجة بتوافق كامل مع فلاش البرامج الثابتة، مما يحافظ على معلمات النظام وسلامة البرنامج أثناء انقطاع التيار الكهربائي لفترات طويلة. ينسق وحدة التحكم في النظام بنشاط تنفيذ المنطق في الوقت الفعلي مع توسيع كثافة الإدخال/الإخراج عبر واجهات ناقل التوسع.

مكونات التسليم القياسية

• 1 × وحدة تحكم Omron CP1E-N40DR-A

• 1 × مجموعة غطاء كتلة طرفية متكاملة

• 1 × ورقة بيانات التثبيت الفني

قواعد الأسلاك الكهربائية وتركيب اللوحة

• قم بتثبيت الوحدة الأساسية رأسيًا على سكة DIN قياسية 35 مم أو ثبتها مباشرة عبر فتحات تثبيت الخزانة باستخدام براغي M4.

• حافظ على مساحة خلوص لا تقل عن 50 مم حول فتحات التهوية العلوية والسفلية للتبريد بالحمل الحراري.

• قم بتوجيه أسلاك طاقة التيار المتردد عالية الجهد بشكل منفصل ماديًا عن خطوط إشارة إدخال التيار المستمر منخفض الجهد والاتصالات.

• قم بتوصيل سلك تأريض صلب بالطرف الأرضي الوظيفي (FE) باستخدام سلك نحاسي مصنف للتأريض الصناعي.

الأسئلة الشائعة التقنية

• س: ما هو نطاق التشغيل المسموح به لمزود طاقة الإدخال لهذا الجهاز؟

  ج: تقبل وحدة التحكم جهود خط اسمية من 100 إلى 240 فولت تيار متردد عند 50/60 هرتز، بحد تشغيل وظيفي يتراوح بين 85 و 264 فولت تيار متردد.

• س: ما نوع أجهزة التبديل المستخدمة في قنوات الإخراج المنفصلة؟

  ج: تحتوي الوحدة على مرحلات كهروميكانيكية قادرة على تبديل أحمال التيار المتردد والتيار المستمر حتى تصنيف الاتصال القياسي.

• س: هل تتطلب بنية الذاكرة نسخ احتياطي مستمر للبطارية للاحتفاظ ببرنامج المستخدم؟

  ج: يتم كتابة برامج تطبيقات المستخدم مباشرة إلى ذاكرة فلاش غير متطايرة، مما يؤمن الشفرة دون الاعتماد على النسخ الاحتياطي للبطارية.

• س: ما هي الكثافة الإجمالية للإدخال/الإخراج المنفصل المدمجة مباشرة على لوحة الوحدة الأساسية؟

  ج: تدمج الوحدة 40 نقطة منفصلة إجمالاً، مقسمة إلى 24 قناة إدخال تيار مستمر و 16 قناة إخراج مرحلات كهروميكانيكية.

• س: كيف يتم توصيل أجهزة التوسع لزيادة عدد نقاط الإدخال/الإخراج في النظام؟

  ج: يتم توصيل وحدات الإدخال/الإخراج الإضافية بمنفذ ناقل التوسع الأيمن على غلاف الوحدة، ويتم تشغيلها مباشرة عبر اللوحة الخلفية المحلية.

• س: هل يمكن لبرنامج الاتصال الاتصال بوحدة المعالجة المركزية هذه باستخدام الواجهة المدمجة؟

  ج: يتم إنشاء الاتصال عبر منفذ USB الطرفي المدمج أو منفذ RS-232C باستخدام أدوات برنامج CX-Programmer.

• س: ما هي الاحتياطات التي يجب اتخاذها فيما يتعلق بتخطيطات أسلاك طرف الإدخال؟

  ج: يجب استخدام أسلاك مجدولة ومحمية لتشغيل الإشارة التي تتجاوز الحدود القياسية، مع تأريض الدرع عند إطار وحدة التحكم.

• س: هل يتم دعم التبديل السريع عند استبدال موصلات الكتل الطرفية المرفقة أو وحدات التوسع؟

  ج: لا، يجب فصل طاقة التيار المتردد للنظام الرئيسي بالكامل قبل إزالة الكتل الطرفية أو إدخال موصلات وحدة التوسع.
