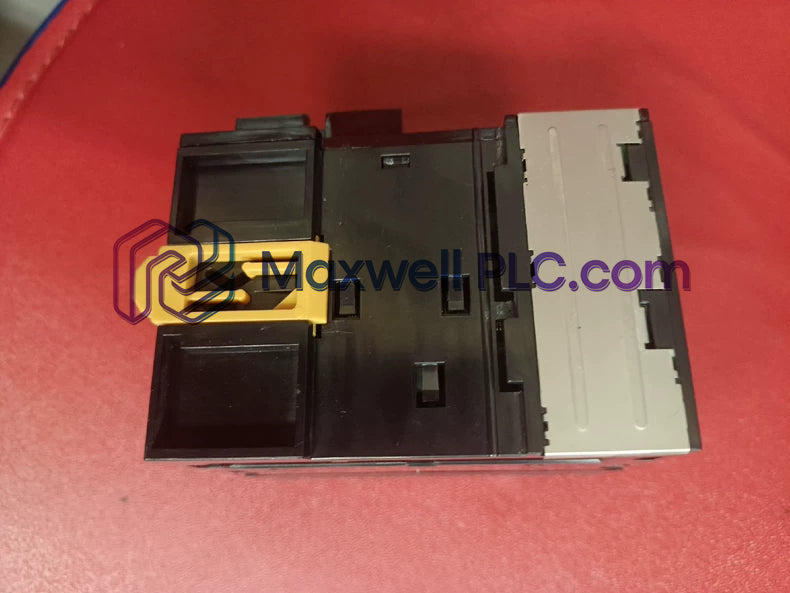

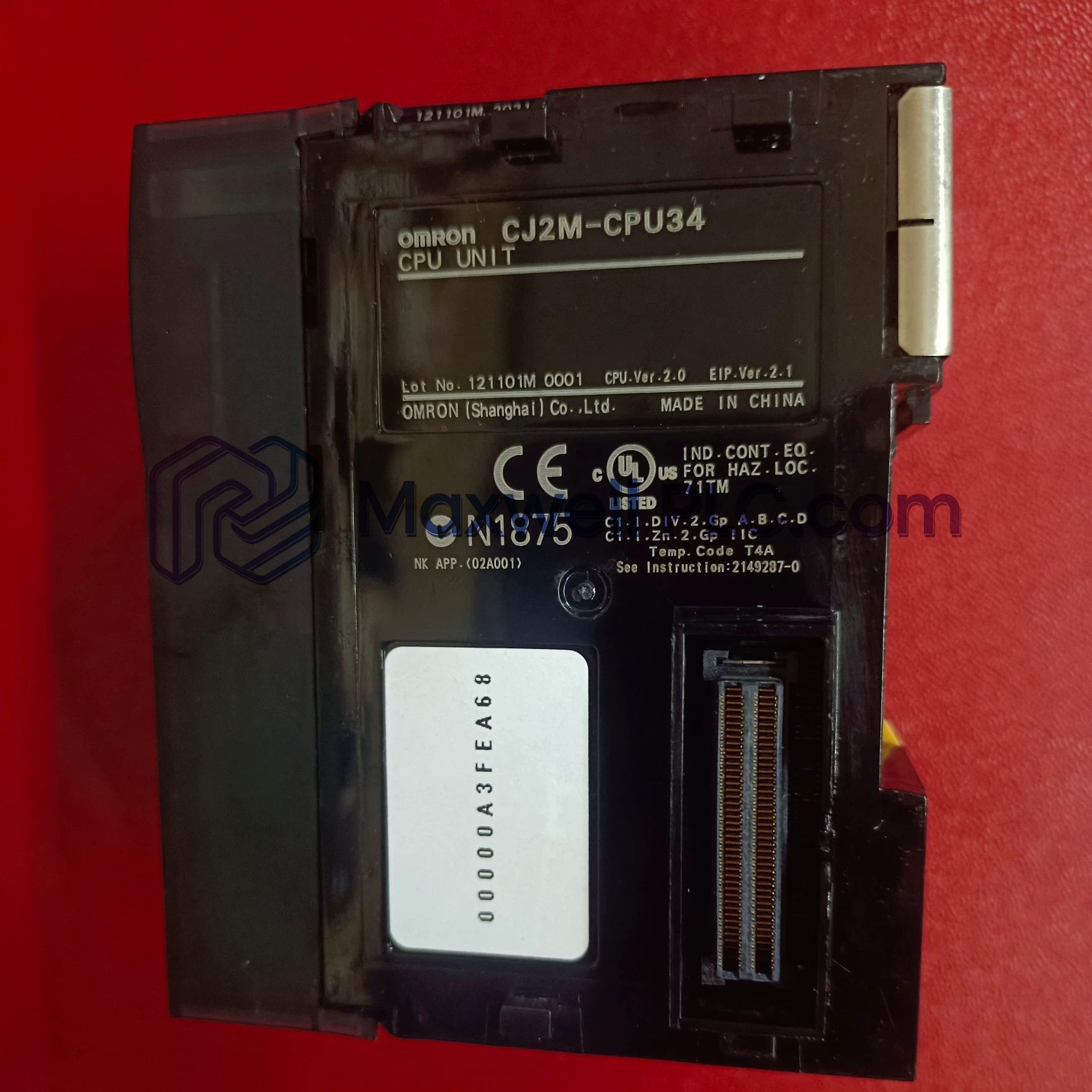

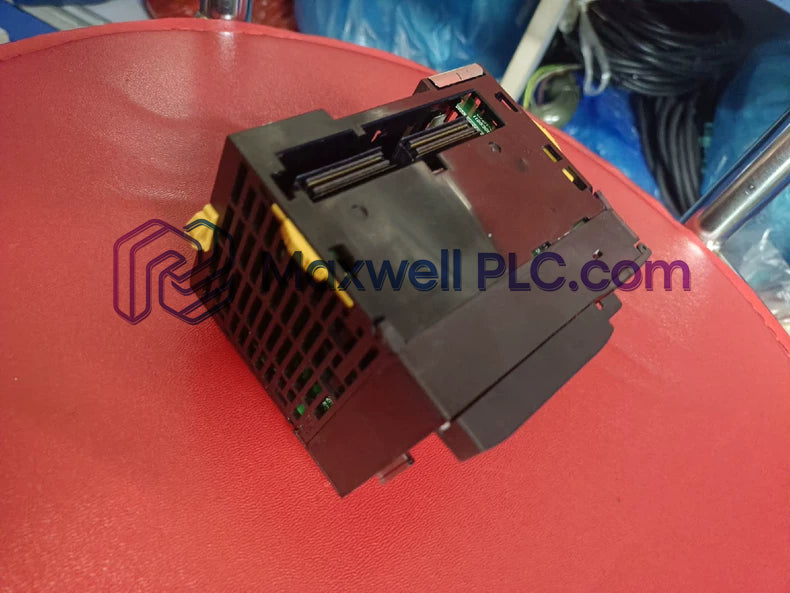

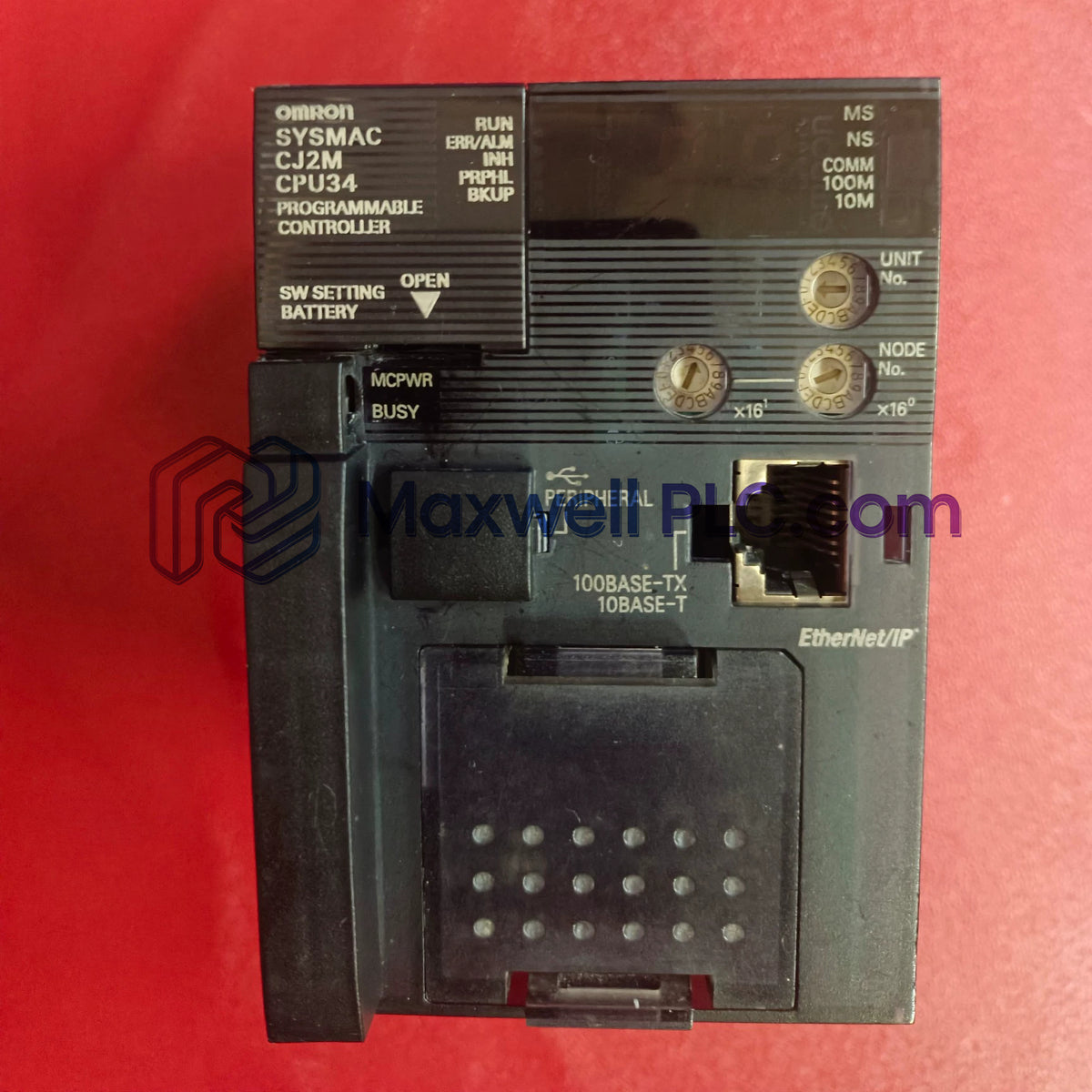

تم تكوين Omron CJ2M-CPU34 (وحدة المعالجة المركزية المدمجة EtherNet/IP CJ2M-CPU34) لمعالجة التسلسل عالي السرعة وتبادل البيانات الدوري عبر شبكة الإيثرنت الصناعية في هياكل أتمتة Omron، ويوفر هذا الجهاز تنفيذًا ماديًا مباشرًا لمنطق التحكم ومعالجة إطارات الشبكة.

تسميات الأجهزة وهيكل النموذج

يشير هيكل رقم الجزء إلى قدرات مادية وتشغيلية محددة ضمن عائلة وحدات التحكم من سلسلة CJ2:

• CJ2M: منصة سلسلة وحدة التحكم الأساسية التي تدعم رفوف توسيع الإدخال/الإخراج المعيارية.

• CPU3: متغير بنية وحدة المعالجة المركزية يتميز باتصال مقبس EtherNet/IP مدمج.

• 4: مستوى ذاكرة النظام الذي يشير إلى سعة تنفيذ منطقية تبلغ 30 ألف خطوة وبنوك ذاكرة بيانات موسعة.

المواصفات الهندسية والأداء

الشبكة المحددة وهندسة الناقل

تدمج وحدة المعالجة المركزية منطقًا مخصصًا للأجهزة لإدارة حركة مرور شبكة EtherNet/IP المحددة جنبًا إلى جنب مع سرعة اتصال ناقل اللوحة الخلفية. يفصل التوجيه الداخلي ثنائي المعالج تنفيذ رمز السلم للمستخدم عن تحليل رسائل CIP الضمني، مما يحافظ على أوقات مسح متسقة أثناء نشاط البث الشبكي الكثيف. يتيح توافق فلاش البرامج الثابتة تحديث مكدسات البروتوكول ميدانيًا مع الحفاظ على بنوك ذاكرة البيانات المخصصة (EM/DM) في تخزين غير متطاير.

مواصفات التعبئة والتغليف والطلب

• 1 × وحدة معالجة مركزية Omron CJ2M-CPU34

• 2 × أغطية واقية من الغبار للكتلة الطرفية

• 1 × ورقة تركيب وتعليمات الأجهزة

إجراءات التركيب والتوصيل المادي

• تركيب على سكة DIN: ثبت الوحدة على سكة DIN مقاس 35 مم. تأكد من تثبيت الألواح الطرفية على كلا طرفي مجموعة الناقل لمنع الحركة الجانبية وتلف دبابيس اللوحة الخلفية.

• متطلبات التأريض: قم بتوصيل طرف التأريض الوظيفي (FG) مباشرةً بأرضي مخصص باستخدام سلك بمساحة مقطع عرضي لا تقل عن 2 مم مربع. حافظ على طول الأسلاك أقل من 20 مترًا.

• توصيل مصدر الطاقة: تأكد من أن حمل التيار على اللوحة الخلفية لا يتجاوز تصنيف خرج مصدر الطاقة. لا تقم بتوجيه خطوط طاقة 230 فولت تيار متردد في نفس الأنبوب مع خطوط إدخال/إخراج 24 فولت تيار مستمر أو كابلات اتصال EtherNet/IP.

• حماية الكابلات: استخدم كابلات STP مزدوجة الحماية من الفئة 5e أو أعلى لاتصالات EtherNet/IP لمنع اقتران الضوضاء الكهرومغناطيسية بالطبقة المادية RJ45.

الأسئلة المتداولة

• هل تدعم وحدة المعالجة المركزية التبديل السريع أثناء تشغيل اللوحة الخلفية النشط؟

  لا، يجب إيقاف تشغيل الطاقة عن وحدة إمداد طاقة الرف قبل إدخال أو إزالة وحدة المعالجة المركزية أو وحدات الإدخال/الإخراج التوسعية المتصلة لمنع تلف الأجهزة.

• ما هو التيار المسحوب على ناقل اللوحة الخلفية الداخلي 5 فولت تيار مستمر؟

  يسحب CJ2M-CPU34 تيارًا يبلغ 0.70 أمبير من ناقل 5 فولت تيار مستمر الداخلي الذي توفره وحدة إمداد طاقة الرف. يجب على مصممي النظام تضمين ذلك في حسابات الطاقة الكلية.

• كيف يتم الوصول إلى بنوك الذاكرة الموسعة داخل ذاكرة المستخدم؟

  تتكون ذاكرة البيانات الموسعة (EM) من 4 بنوك، كل منها بسعة 32 ألف كلمة. يتم تبديل البنوك عن طريق تنفيذ التعليمات أو العنوان الصريح ضمن منطق المستخدم.

• هل يمكن لمنفذ EtherNet/IP المدمج التعامل مع رسائل CIP واتصالات المقبس؟

  نعم، يدعم المنفذ روابط بيانات العلامات الضمنية المتزامنة، ورسائل CIP الصريحة، واتصالات مقبس TCP/IP القياسية عبر البنية التحتية القياسية لشبكة الإيثرنت.

• ما هو الإجراء المطلوب إذا انخفض جهد بطارية النظام إلى ما دون الحدود التشغيلية؟

  سيومض مؤشر ERR/ALM. استبدل البطارية بوحدة Omron معتمدة في غضون خمسة أيام أثناء تشغيل النظام للاحتفاظ ببيانات ذاكرة الوصول العشوائي المتطايرة.

• ما هي مواصفات الكابل المطلوبة لاتصال برمجة USB؟

  استخدم كابل USB 2.0 قياسي من النوع A إلى B، بحد أقصى 5 أمتار، متصل مباشرة بموصل USB باللوحة الأمامية لتكوين CX-Programmer.

• ما هي القيود المفروضة على توسيع الرف لهذا النموذج المحدد من المعالج؟

  تدعم وحدة المعالجة المركزية ما يصل إلى 40 وحدة موزعة على 3 رفوف توسعة كحد أقصى متصلة عبر كابلات توسيع سلسلة CJ القياسية.

• كيف تقوم الوحدة بمعالجة تعليمات السلم الأساسية أثناء مسح البرنامج؟

  يعالج محرك تنفيذ الأجهزة تعليمات LD الأساسية بسرعة 0.04 ميكرو ثانية لكل تعليمات، مما يحافظ على التنفيذ المحدد عبر كتلة برنامج 30 ألف خطوة.
