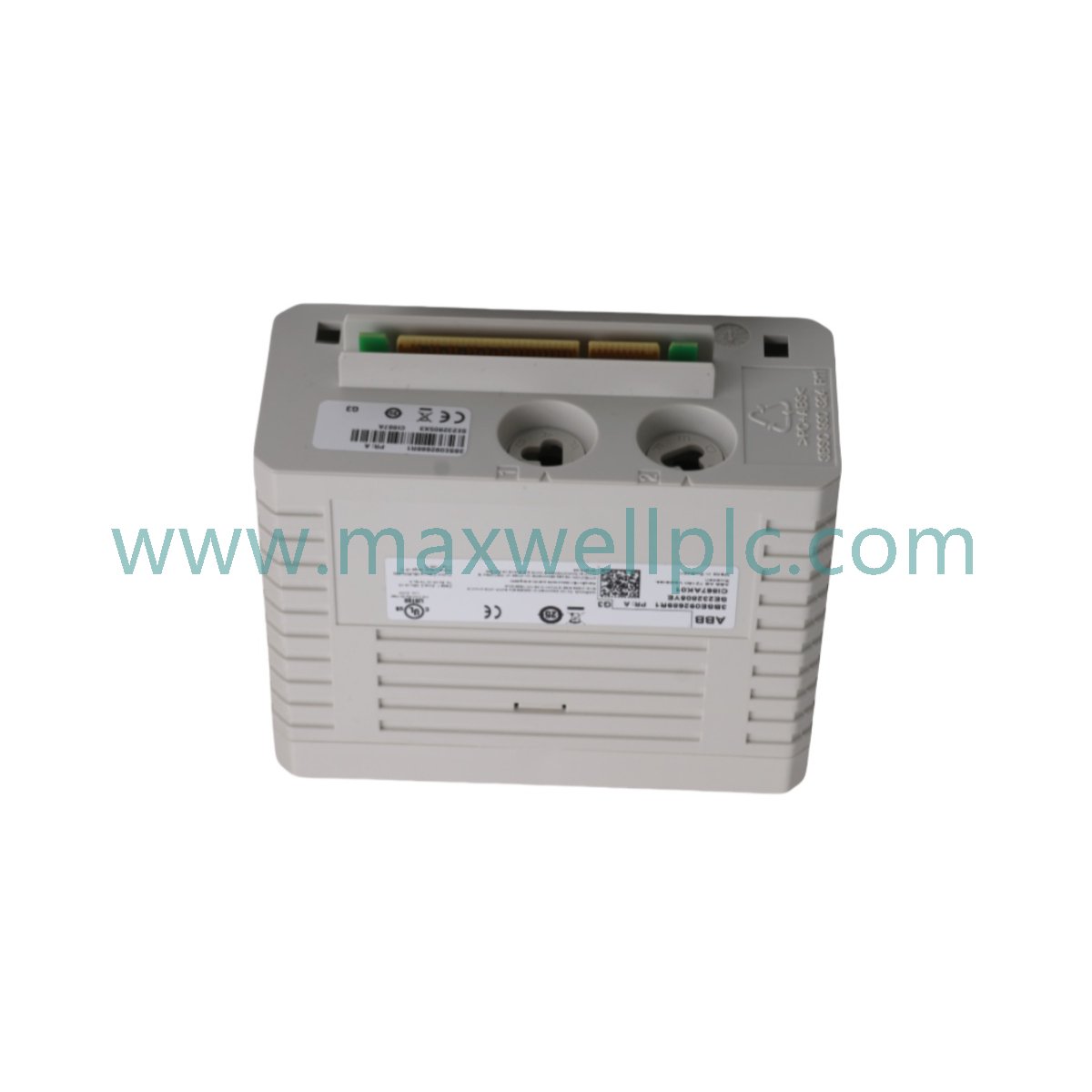

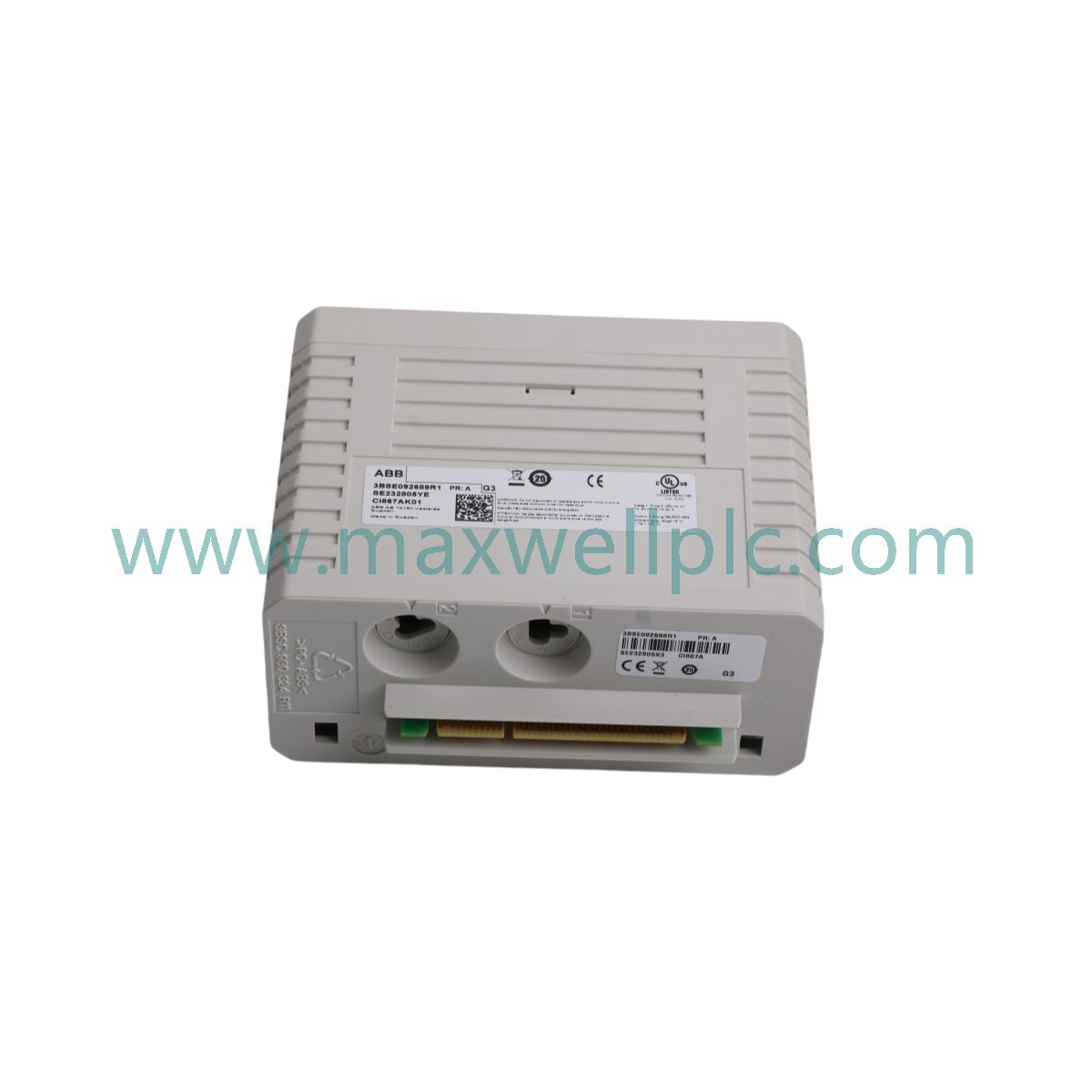

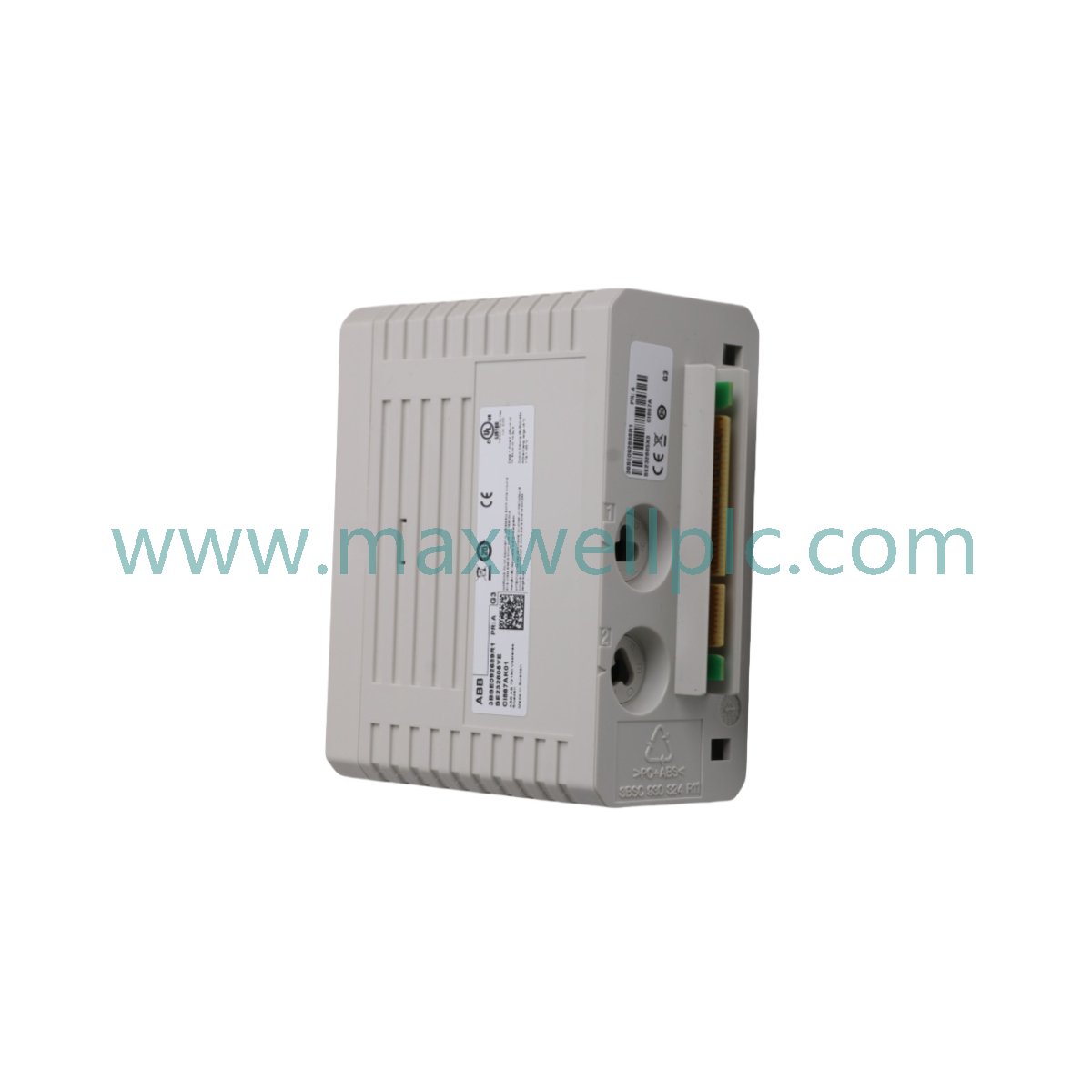

CI867AK01 3BSE092689R1 وحدات واجهة الاتصالات ABB AC 800M
-
الأبعاد: 30.6 × 2.5 × 8 سم
-
بلد المنشأ: Sweden
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
نظرة عامة على المنتج
تعمل وحدة CI867AK01 (3BSE092689R1) لواجهة الاتصال كوحدة CI867AK01 لواجهة الاتصال الأساسية المستخدمة لتنفيذ وظائف التحكم أو المراقبة عبر منصات التشغيل الآلي. تم تصميم هذه الوحدة خصيصًا لنظام التحكم الموزع (DCS) ABB AC 800M، وتوفر إمكانيات اتصال PROFIBUS DP/V1 عالية السرعة. وتعمل كمكون مادي مخصص لمعالجة الإشارة وإدارة بيانات الناقل، مما يضمن التكامل بين وحدة التحكم والأجهزة على مستوى المجال. تم تصميم الوحدة للحفاظ على سلامة البيانات عبر الأجزاء الممتدة مع دعم بنى الشبكات المتكررة لتطبيقات التحكم عالية التوافر.
المواصفات الفنية
| المعلمة | المواصفات |
| النموذج | CI867AK01 (3BSE092689R1) |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.58 كجم |
| الأبعاد | 30.6 × 2.5 × 8 سم |
| درجة حرارة التشغيل | المعيار الصناعي |
| استهلاك الطاقة | حسب لوحة التوصيل الخلفية |
| سرعة النقل | 12 ميجابت في الثانية |
| العزل | 1500 فولت تيار متردد جلفاني |
| توافق النظام | AC 800M DCS |
كتلة فنية خاصة بالعلامة التجارية
تم تصميم وحدة CI867AK01 للتكامل في نظام الاتصال الخلفي ABB AC 800M. تستخدم بنية S800 للإدخال والإخراج وناقل المجال لتسهيل تبادل البيانات الدوري وغير الدوري. تتميز الوحدة باكتشاف تلقائي لمعلمات الناقل، مما يبسط تكوين طوبولوجيا الشبكة أثناء التشغيل. يتم التحكم في توافق البرامج الثابتة من خلال نظام ABB Control Builder، مما يضمن معالجة بيانات متسقة عبر وحدات معالج AC 800M. تم دمج دوائر العزل الجلفاني في مسار الإشارة للحفاظ على سلامة الاتصال ضد التداخل الكهرومغناطيسي (EMI) الشائع في خزانات التحكم الصناعية عالية الكثافة.
معلومات الطلب
-
العناصر المضمنة: وحدة واجهة الاتصال، غطاء الموصل، أجهزة الإنهاء.
-
العبوة القياسية: عبوة صناعية مقاومة للرطوبة ومضادة للكهرباء الساكنة.
-
الملحقات الاختيارية: مقابس موصل Profibus، محولات تحويل الألياف البصرية، مجموعات درع اللوحة الخلفية.
إرشادات التثبيت
-
قم بتركيب الوحدة في قاعدة تثبيت AC 800M معتمدة، مع التأكد من محاذاة مسامير اللوحة الخلفية بشكل صحيح.
-
قم بتثبيت الوحدة باستخدام آلية القفل المدمجة لمنع فصلها بسبب الاهتزاز.
-
قم بتأريض هيكل الوحدة بالحافلة الأرضية المشتركة للخزانة لتوفير مرجع لدوائر العزل الجلفاني.
-
استخدم كبلات مزدوجة مجدولة محمية متوافقة مع PROFIBUS لجميع توصيلات الحقل الخارجية.
-
تأكد من إنهاء الدرع عند نقطة التأريض المحددة للخزانة لمنع حلقات التأريض.
-
راقب متطلبات الفصل المادي بين كبلات إشارة الاتصال وقنوات الطاقة عالية الجهد لتقليل التداخل.
-
تحقق من أن إصدار البرامج الثابتة للوحدة يتوافق مع تكوين مشروع وحدة التحكم AC 800M قبل بدء تشغيل النظام.
الأسئلة الشائعة
س: هل تدعم الوحدة سلوك التبديل السريع؟
ج: نعم، تم تصميم CI867AK01 للتبديل السريع داخل نظام AC 800M نشط دون مقاطعة ناقل اللوحة الخلفية لوحدة التحكم الأساسية.
س: كيف تدير الوحدة حمل اللوحة الخلفية؟
ج: تم تحسين الوحدة لناقل طاقة AC 800M وتوصل الحالة عبر قناة التشخيص بالنظام لضمان عدم تجاوز حدود الحمل.
س: ما هو تأخير التبديل الاحتياطي لهذه الوحدة؟
ج: في التكوينات الاحتياطية، تدير الوحدة الانتقال عبر منطق وحدة التحكم AC 800M؛ يكون وقت التبديل النموذجي ضمن الفاصل الزمني لدورة النظام المحدد.
س: هل توافق البرامج الثابتة مطلوب؟
ج: نعم، يجب أن تتوافق البرامج الثابتة لـ CI867AK01 مع المراجعة المحددة لوحدة التحكم المعينة في شجرة مشروع ABB Control Builder.
س: هل توفر الوحدة عزل الإشارة؟
ج: تتميز الوحدة بعزل جلفاني 1500 فولت تيار متردد لحماية الدوائر المنطقية من عابر الجهد على جانب الحقل وفروق الجهد الأرضي.
س: ما هي قيود توصيل الأسلاك الميدانية للحافلة؟
ج: تأكد من أن طول جزء الحافلة، وسعة الكابل، وموضع مقاوم الإنهاء تلتزم بدقة بمعايير PROFIBUS DP/V1 لمعدل الباود المحدد.
س: هل يمكن لهذه الوحدة أن تتفاعل مع أجهزة غير ABB؟
ج: نعم، إنها تعمل كواجهة PROFIBUS DP/V1 ويمكنها الاتصال بأي جهاز حقل تابع لجهة خارجية متوافق مع معيار PROFIBUS.
س: كيف يتم الوصول إلى البيانات التشخيصية؟
ج: يتم إرسال البيانات التشخيصية غير الدورية إلى وحدة التحكم AC 800M ويمكن مراقبتها عبر محطة العمل الهندسية أو لوحات واجهة التشخيص القياسية للنظام.
