نظرة عامة على المنتج

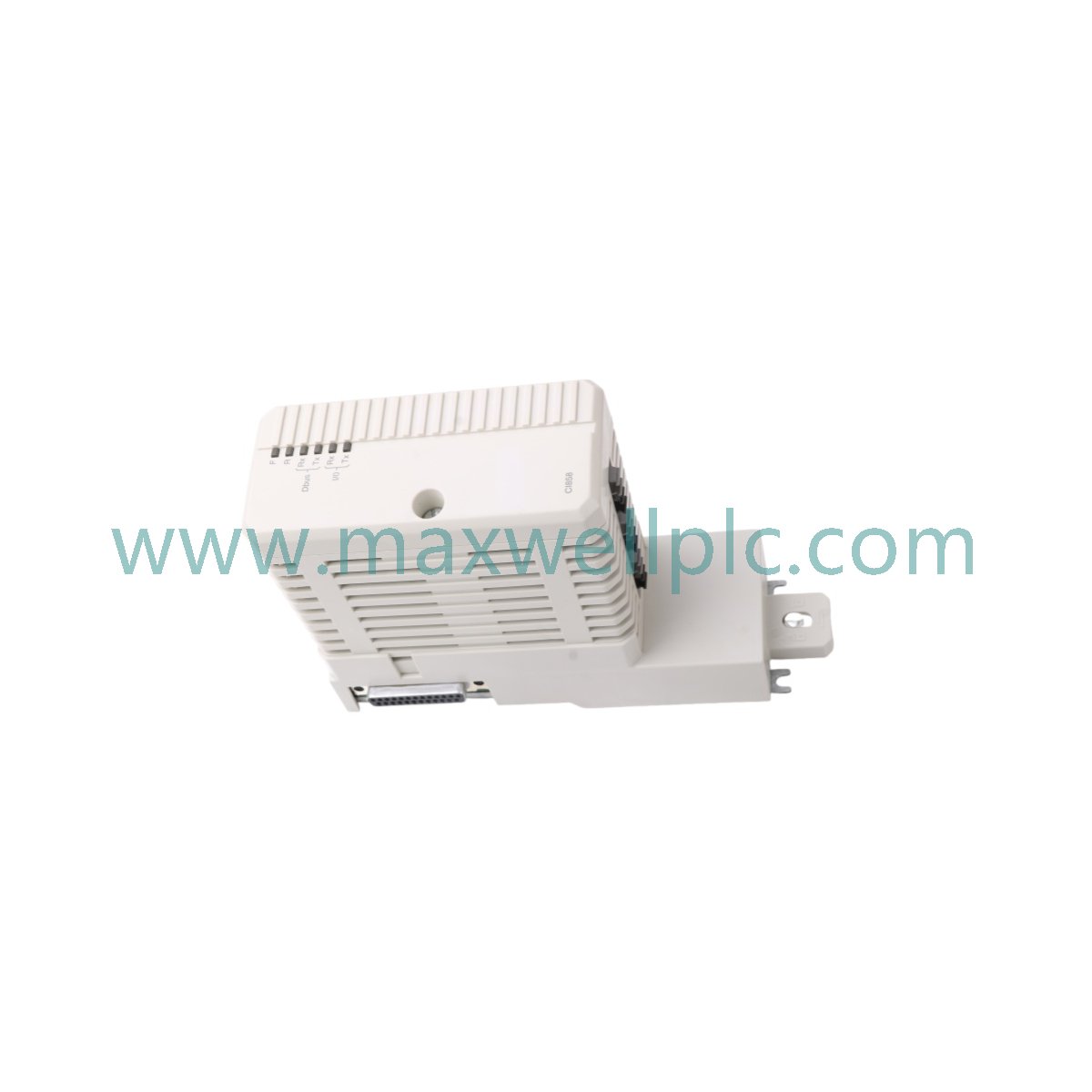

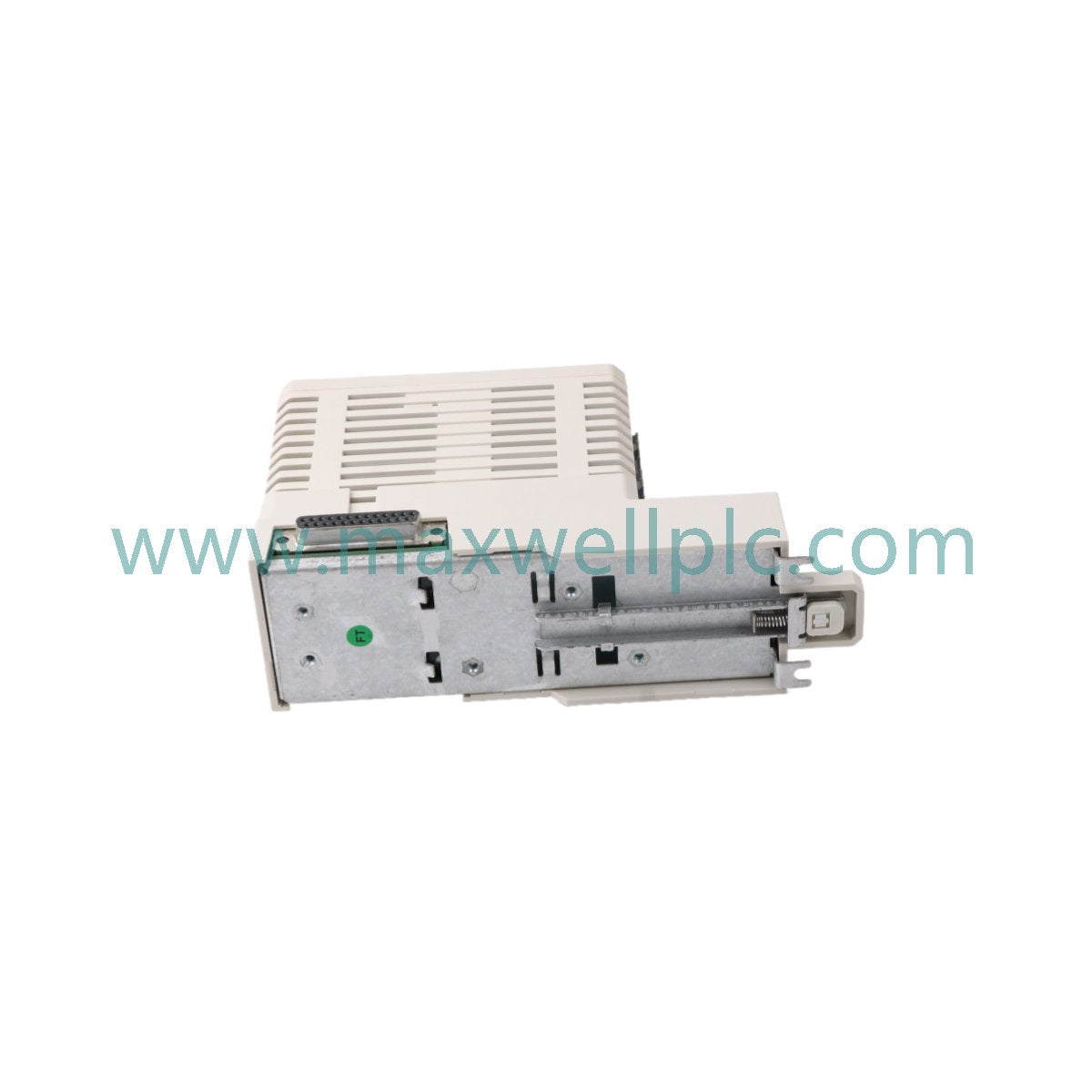

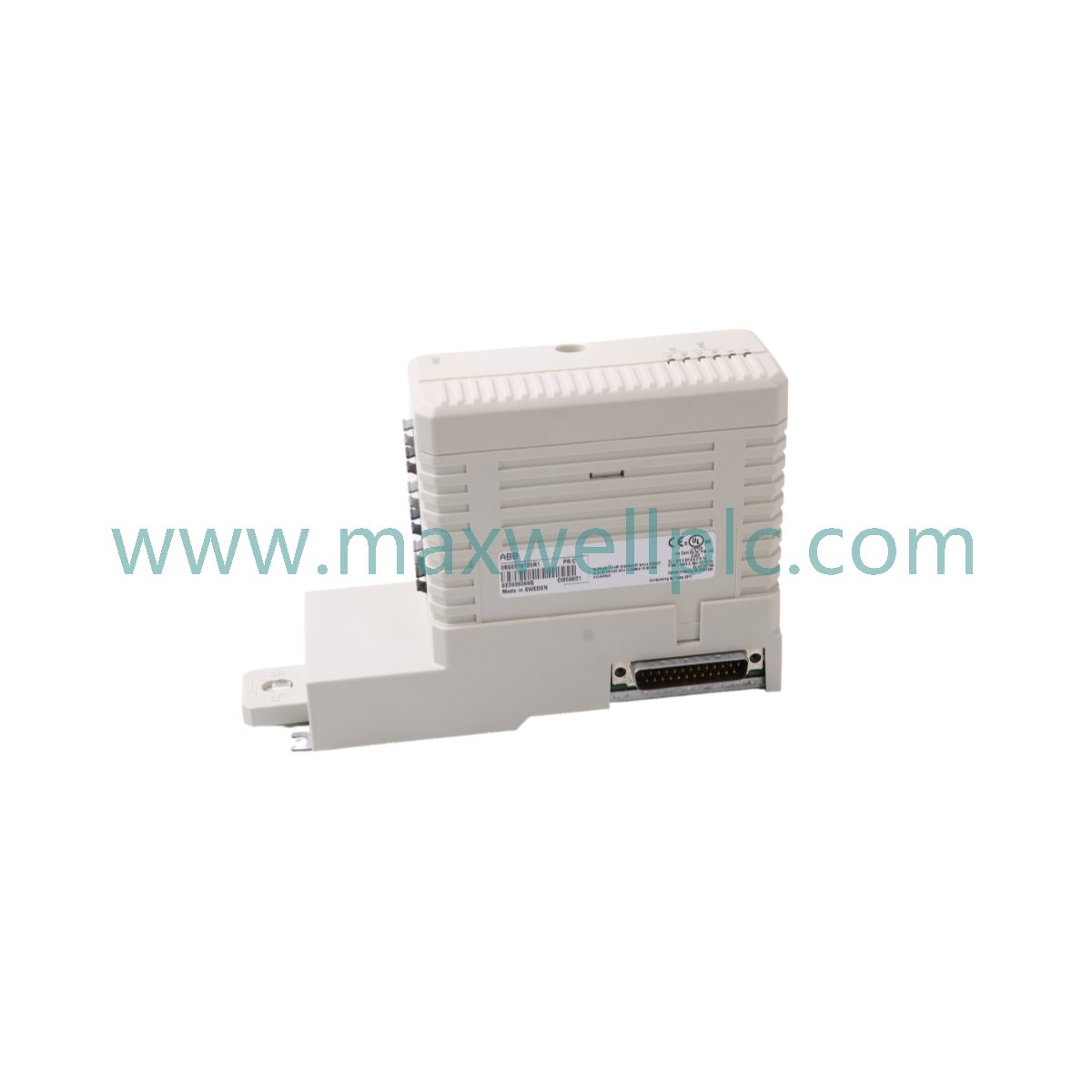

يعمل ABB CI858K01، المُفهرَس تحت رقم الطلب 3BSE018135R1، كبوابة اتصال متخصصة ضمن نظام تحكم ABB AC 800M. تم تصميم هذه الوحدة لإدارة بروتوكول DriveBus الخاص، مما يوفر مسار البيانات عالي السرعة المطلوب لربط منطق التحكم المركزي بأسطول المحركات عالي الأداء. من خلال تفريغ مهام اتصال المحرك من المعالج الرئيسي، يضمن CI858K01 تنفيذ حلقات التحكم في الحركة المتطلبة بالتوقيت المحدد المطلوب للعمليات الصناعية الثقيلة.

بالنسبة لمهندسي المصانع والمتخصصين في الأتمتة، تعمل هذه الوحدة كعقدة حاسمة في البنى المعمارية التي تركز على الحركة. فهي تترجم إشارات التحكم المجردة إلى تعليمات دقيقة وعالية السرعة تتطلبها محركات ABB، مما يسمح بالإشراف المركزي على أساطيل المحركات واسعة النطاق. وبقدرة على إدارة ما يصل إلى 24 وحدة محرك فردية عبر عقدة واحدة، تقلل الوحدة من تعقيد الشبكة المادية، وتقلل من زمن انتقال الإشارة، وتوفر تدفقًا تشخيصيًا مركزيًا ضروريًا للحفاظ على الإيقاع التشغيلي للآلات المعقدة.

المواصفات الفنية

شرح تكوين النموذج

تكوين CI858K01 هو حل مجمع، يتضمن وحدة واجهة CI858 واللوحة الأساسية TP858. تم تصميم هذا التكامل للنشر المبسط ضمن رفوف AC 800M الموجودة. تعمل اللوحة الأساسية كوصلة مادية سلبية إلى CEX-Bus، والتي تسهل كلاً من اتصال البيانات وتوزيع الطاقة. نظرًا لأن الوحدة تسحب الطاقة مباشرة من CEX-Bus، فلا يحتاج منشئو النظام إلى وضع توزيع طاقة خارجي في الاعتبار لهذه العقدة المحددة، مما يبسط بشكل كبير تخطيط خزانة الأسلاك ويقلل من احتمالية تداخل الضوضاء المتعلقة بالطاقة في شبكة المحرك.

التطبيقات النموذجية

يستخدم CI858K01 بشكل أساسي في البيئات التي يحدد فيها تنسيق المحركات المتعددة إنتاجية العملية وجودتها:

• صناعة الورق واللب: تنسيق مطابقة السرعة المعقدة للبكرات وأقسام التجفيف لمنع مشاكل شد شبكة الورق.

• مصانع الدرفلة: التحكم في خطوط المحركات الكهربائية الضخمة في المنشآت المعدنية، حيث لا يمكن التهاون في مزامنة سرعات الدرفلة التي تقل عن المللي ثانية.

• أنظمة النقل واسعة النطاق: إدارة مئات المحركات عبر خطوط مناولة المواد الموزعة لضمان توزيع الحمل وكفاءة الطاقة.

• الطباعة والتحويل: ضمان مزامنة عالية الدقة لمحطات الطباعة متعددة المحاور، حيث تؤدي الانحرافات الطفيفة في السرعة إلى أخطاء محاذاة كارثية.

• الضخ الميكانيكي: استخدام تيار التشخيص لمراقبة صحة وتشكيل عزم دوران المضخات في مصفوفات معالجة المياه البلدية.

توافق النظام

تم ضبط CI858K01 خصيصًا لمنصة التحكم ABB AC 800M. يعمل كوحدة CEX-Bus، مما يعني أنه يتكامل مباشرة في هيكل رف الإدخال/الإخراج. يمتد التوافق عبر مجموعات الهندسة الكاملة 800xA و Advant OCS. عند دمجها في هذه الأنظمة، تظهر مجموعة المحركات التي يديرها CI858K01 ككائنات قياسية داخل برنامج التحكم، مما يسمح للمهندسين بتكوين معلمات المحرك ومراقبة الإنذارات وتنفيذ إعادة تعيين الأعطال دون الحاجة إلى التفاعل المادي مع خزانة المحرك.

إرشادات التثبيت

• تركيب اللوحة الأساسية: قم بتثبيت اللوحة الأساسية TP858 على سكة DIN القياسية للرف الفرعي AC 800M. تأكد من محاذاة موصل CEX-Bus بشكل صحيح لمنع ثني الدبابيس أثناء إدخال الوحدة.

• إدخال الوحدة: يجب أن يتم إدخال وحدة CI858 في اللوحة الأساسية حتى يتم الشعور بوجود اتصال ميكانيكي ثابت. قم بقفل الوحدة باستخدام ألسنة القفل المدمجة لضمان اتصال كهربائي موثوق به.

• توجيه الألياف الضوئية/الكابلات: قم بتوجيه كابلات DriveBus في قنوات منفصلة عن خطوط الطاقة عالية الجهد للحفاظ على سلامة الإشارة. استخدم فقط كابلات ABB DriveBus المعتمدة للحفاظ على سرعة 8 ميجابت/ثانية المقدرة.

• إجراء التبديل الساخن: لإجراء استبدال عبر الإنترنت، تأكد من تكوين معالج AC 800M للتوصيل السريع. قم بفتح قفل الوحدة، واسحبها بثبات، واستبدلها بالوحدة الجديدة. سيكتشف الناقل الوحدة الجديدة تلقائيًا.

• التأريض: تأكد من توصيل اللوحة الأساسية TP858 بشكل صحيح بقضيب التأريض الرئيسي للخزانة لإنشاء مسار منخفض المعاوقة لحماية التداخل.

مزايا المنتج

• حتمية عالية السرعة: يوفر معدل النقل البالغ 8 ميجابت/ثانية النطاق الترددي اللازم للتحكم في الحركة في الوقت الفعلي، مما يمنع اختناق الاتصالات الذي يمكن أن يحدث في الأنظمة القديمة.

• بنية موحدة: من خلال إدارة ما يصل إلى 24 محركًا على وحدة واحدة، يقلل CI858K01 بشكل كبير من حجم الجهاز المتحكم، مما يترك المزيد من الفتحات مفتوحة للإدخال/الإخراج الإضافي أو الواجهات المتخصصة.

• تكامل CEX-Bus: لا يوفر التخلص من مصادر الطاقة الخارجية للوحدة مساحة مادية فحسب، بل يقلل أيضًا من عدد نقاط الفشل في النظام.

• التشخيص التنبئي: ترسل الوحدة بيانات تفصيلية عن الحالة والأداء إلى المتحكم المركزي، مما يسمح بالكشف المبكر عن تآكل المحامل أو ظروف درجة الحرارة الزائدة أو تشوهات عزم الدوران قبل أن تتسبب في إيقاف تشغيل النظام بالكامل.

معلومات الطلب

يتم توفير CI858K01 كمجموعة أجهزة كاملة تتضمن الوحدة واللوحة الأساسية. عند التحضير للتثبيت في الموقع، تأكد من تحديث مكتبة أجهزة AC 800M في محطة عملك الهندسية إلى أحدث إصدار لدعم ميزات وحدة CI858. نوصي بالتحقق من عدد المحركات لكل خزانة مقابل حد 24 محركًا لكل وحدة للتخطيط لمتطلبات الأجهزة الإجمالية.

الأسئلة المتداولة

• س: هل يمكنني استخدام CI858K01 للاتصال بمحركات من شركات تصنيع أخرى؟

  ج: لا، تم تصميم CI858K01 خصيصًا لبروتوكول ABB DriveBus وهو متوافق فقط مع محركات ABB التي تدعم معيار الاتصال هذا.

• س: هل تتطلب وظيفة التبديل الساخن إعادة تعيين المتحكم؟

  ج: لا، تم تصميم نظام AC 800M للتعامل مع التبديل الساخن على مستوى الناقل دون الحاجة إلى إعادة تعيين كامل للمعالج أو تعطيل عمليات الإدخال/الإخراج الأخرى.

• س: ماذا يحدث إذا انقطع التيار الكهربائي عن CEX-Bus؟

  ج: سيتوقف CI858K01 عن الاتصال فورًا. نظرًا لأن CEX-Bus يغذي المعالج أيضًا، فإن هذا يشير إلى انقطاع كبير في طاقة النظام لهذا الرف الفرعي.

• س: هل حد 24 محركًا هو قيد مادي صارم؟

  ج: نعم، تدعم بنية العنونة والتوقيت للوحدة بحد أقصى 24 عقدة منطقية. تجاوز ذلك سيؤدي إلى أخطاء في الاتصال.

• س: كيف تتعامل الوحدة مع ضوضاء الإشارة؟

  ج: تستخدم الوحدة إشارات تفاضلية وبروتوكولات حماية قوية نموذجية لمعيار DriveBus، والتي توفر مناعة عالية للضوضاء لأرضيات المصانع القاسية.

• س: هل يمكن استخدام CI858K01 في إعداد تحكم زائد عن الحاجة؟

  ج: نعم، إنه متوافق تمامًا مع تكوينات متحكم AC 800M الزائدة عن الحاجة، مما يسمح لشبكة المحرك بالبقاء نشطة حتى أثناء تجاوز فشل المتحكم.

• س: ما هي الصيانة المطلوبة للوحدة؟

  ج: الوحدة ذات حالة صلبة ولا تتطلب صيانة دورية بخلاف التأكد من أن التهوية للرف الفرعي AC 800M واضحة وخالية من الغبار.

• س: أين يمكنني العثور على أحدث البرامج الثابتة لهذه الوحدة؟

  ج: تتم إدارة تحديثات البرامج الثابتة عبر بوابة تحديث نظام ABB 800xA أو من خلال حزم مكتبة الأجهزة القياسية التي يوفرها فريق دعم ABB الإقليمي لديك.
