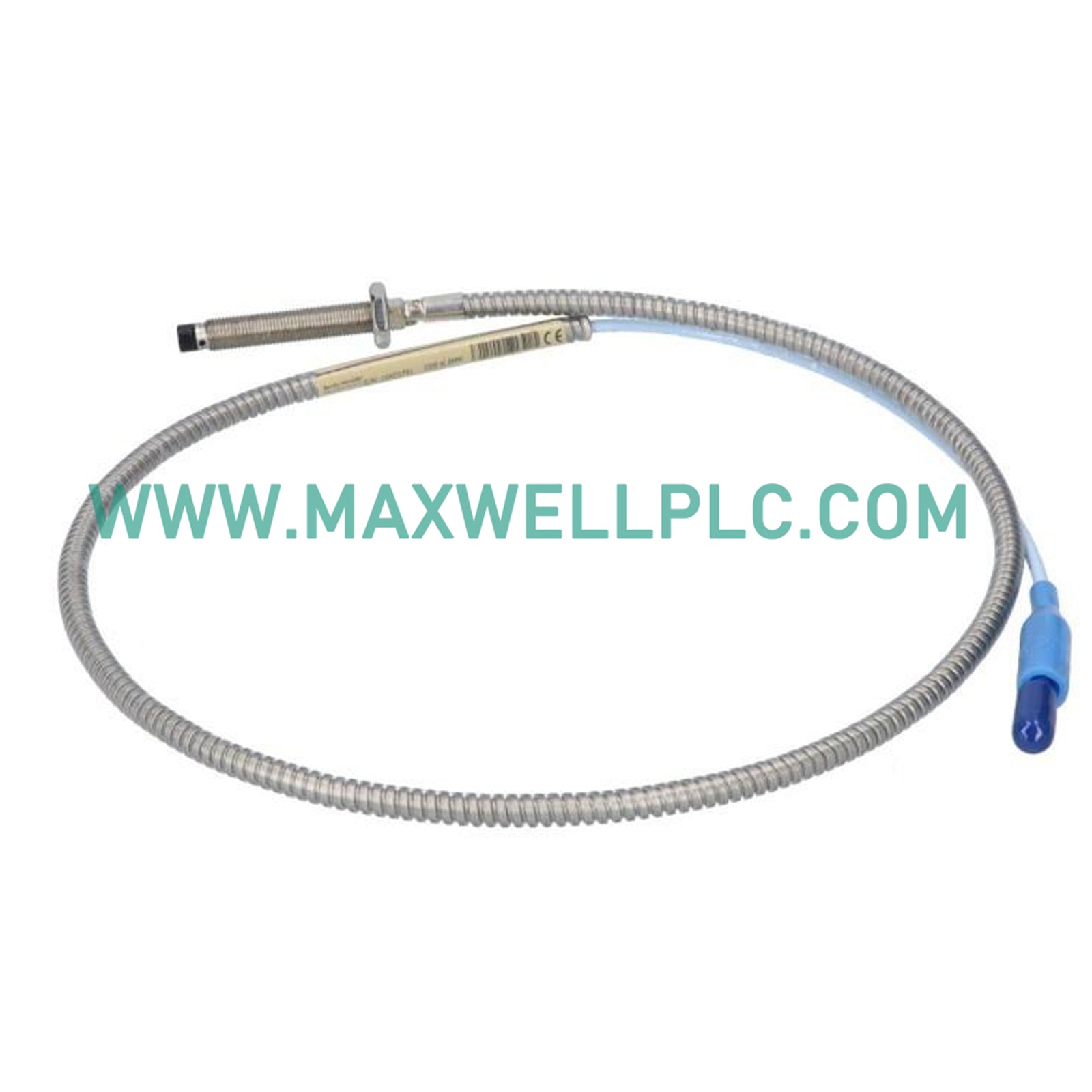

يُعد الكبل Bently Nevada 330930-060-06-00 هو الكبل التمديد الأساسي 330930 المستخدم لتنفيذ قياسات الإزاحة والاهتزاز للمحور بدون اتصال عبر منصات 3300 NSv. تم تكوينه كجسر محوري غير مدرع وعالي التردد، ويربط الجهاز أجهزة الاستشعار القريبة بحلقات تحويل Proximitor دون إحداث تشويه في مسارات الإشارة الديناميكية.

تخطيط مفتاح الخيار

• 330930: مُعيّن تكوين النموذج الأساسي لمصفوفة كابل التمديد 3300 NSv.
• 060: معلمة طول الكابل التي تحدد مسافة إجمالية تبلغ 6.0 أمتار (19.7 قدمًا).
• 06: تكوين متغير FluidLoc الذي يختار غلاف كابل محكم الإغلاق للرطوبة بدون درع من الفولاذ المقاوم للصدأ.
• 00: خيار موافقة الوكالة الذي يحدد شهادات التصنيع القياسية للمناطق غير الخطرة.

مواصفات خط النظام

التحقق من إشارة التيار الدوامي وديناميكيات الدوار

تحدد معلمات المطابقة الكهربائية المحددة لكابل 3300 NSv نافذة أداء معايرة مسبار التيار الدوامي النشط، وتحمي خطوط المستشعر من تغيرات المعاوقة غير المرغوب فيها. تعتمد إجراءات التحقق من جهد فجوة المجال الحلقي المنتظمة على ملف تعريف مرجعي مستقر لجهد -10 VDC، والذي يتم الحفاظ عليه بفضل السعة الثابتة والخصائص منخفضة المقاومة للخط المحوري. يسمح توازن الدائرة المستقر هذا بالتقاط دقيق لحالات ديناميكيات الدوار المعقدة عالية التردد، بينما يعمل التغطية المستمرة للدرع الأرضي على تحسين عوامل أمان قمع التداخل عندما تتشارك محولات الطاقة متعددة القنوات في قنوات المحرك المزدحمة.

معلومات الطلب

• وحدة كابل تمديد 3300 NSv واحدة (1) 330930-060-06-00
• درع غبار طرف الموصل المحوري واحد (1)

بروتوكول الربط البيني وسلامة الإشارة

تخطيط الكابل وسلامة نصف قطر الانحناء

• قم بتوجيه الخط غير المدرع بطول 6.0 أمتار عبر قنوات المستشعر المخصصة، مع التأكد من أن جميع الزوايا المادية تتطابق مع حدود التخليص الدنيا لنصف القطر الداخلي لحماية اللب العازل الداخلي.
• أبعد غلاف FluidLoc المتخصص عن الحواف الميكانيكية الحادة لمنع الجروح الجلدية التي تعرض الأسلاك الواقية الأساسية لمسارات السوائل.

فحص قفل الطرف والتأريض

• أدخل أطراف الخط المحوري بقوة حتى تستقر الأقفال الداخلية في موضعها، مما يحكم إغلاق الغبار والأوساخ من الحقل.
• قم بتوجيه خط الدرع الخارجي مرة أخرى إلى سكة التأريض لجهاز المراقبة المستهدف، وتجنب تخطيطات التأريض ذات الطرفين التي تؤدي إلى ضوضاء حلقة التأريض في إشارات القرب.

الأسئلة المتكررة

• هل فصل إنهاء الكابل غير المدرع الساخن آمن أثناء حلقات المراقبة المستمرة؟

  نعم، يسمح التصميم الكهربائي بفصل حلقة مستشعر التبديل السريع دون إحداث أقواس كهربائية أو تدهور الإلكترونيات المطابقة داخل الرف البعيد.

• كيف يؤدي تعديل طول 6.0 أمتار في الحقل إلى تغيير معايرة مسبار التيار الدوامي المعاير؟

  يؤدي قطع السلك إلى تغيير إجمالي السعة والمقاومة للخط، مما يؤدي إلى تحويل نافذة رنين النظام وتعطيل قراءات الجهد المعايرة.

• ما هو التحول التشغيلي الذي يحدث إذا انحرفت خطوات التحقق من جهد الفجوة المستهدفة عن النطاق؟

  يؤدي انحراف الإشارة إلى تحريك منطقة تتبع الهدف الديناميكي بعيدًا عن الخصائص الخطية المثلى، مما ينتج مقاييس غير صحيحة أثناء ذروات اهتزاز الماكينة.

• كيف توفر تقنية FluidLoc الحماية دون استخدام غلاف درع خارجي من الفولاذ المقاوم للصدأ؟

  تستخدم تركيبة FluidLoc مركب كتلة داخليًا يحكم إغلاق المساحات الداخلية للقلب، مما يمنع انتقال السائل أسفل الكابل في حالة فشل الغلاف الخارجي.

• ما هي المشكلة التي تتطور إذا تجمع الرطوبة داخل عقدة اقتران الطرف المحوري؟

  تؤدي الرطوبة إلى انخفاض مقاومة العزل عبر مسارات القلب والدرع، مما يؤدي إلى انحراف مستويات السعة وتوليد قراءات اهتزاز خاطئة.

• هل يتطلب هذا الوصلة التمديدية السلبية دائرة إمداد طاقة تيار مستمر نشطة منفصلة؟

  لا، يعمل هذا المكون كخط نقل سلبي يوزع معلمات تشغيل RF عالية التردد بين طرف المسبار و Proximitor.

• ما هو الحد الحراري التشغيلي لتكوين غلاف FluidLoc غير المدرع؟

  تحافظ المواد الخام على المرونة الفيزيائية والمعلمات الكهربائية عبر نطاق درجة حرارة تشغيل يتراوح من -35 إلى +177 درجة مئوية.

• كيف يتم الحفاظ على معلمات قمع التداخل عند توجيه وصلات تمديد متوازية؟

  يقوم الفنيون بتشغيل الخطوط عبر المسارات المعدنية وفصل خطوط الجهد العالي عن مسارات المستشعر لمنع تداخل المجالات المغناطيسية الفردية.
