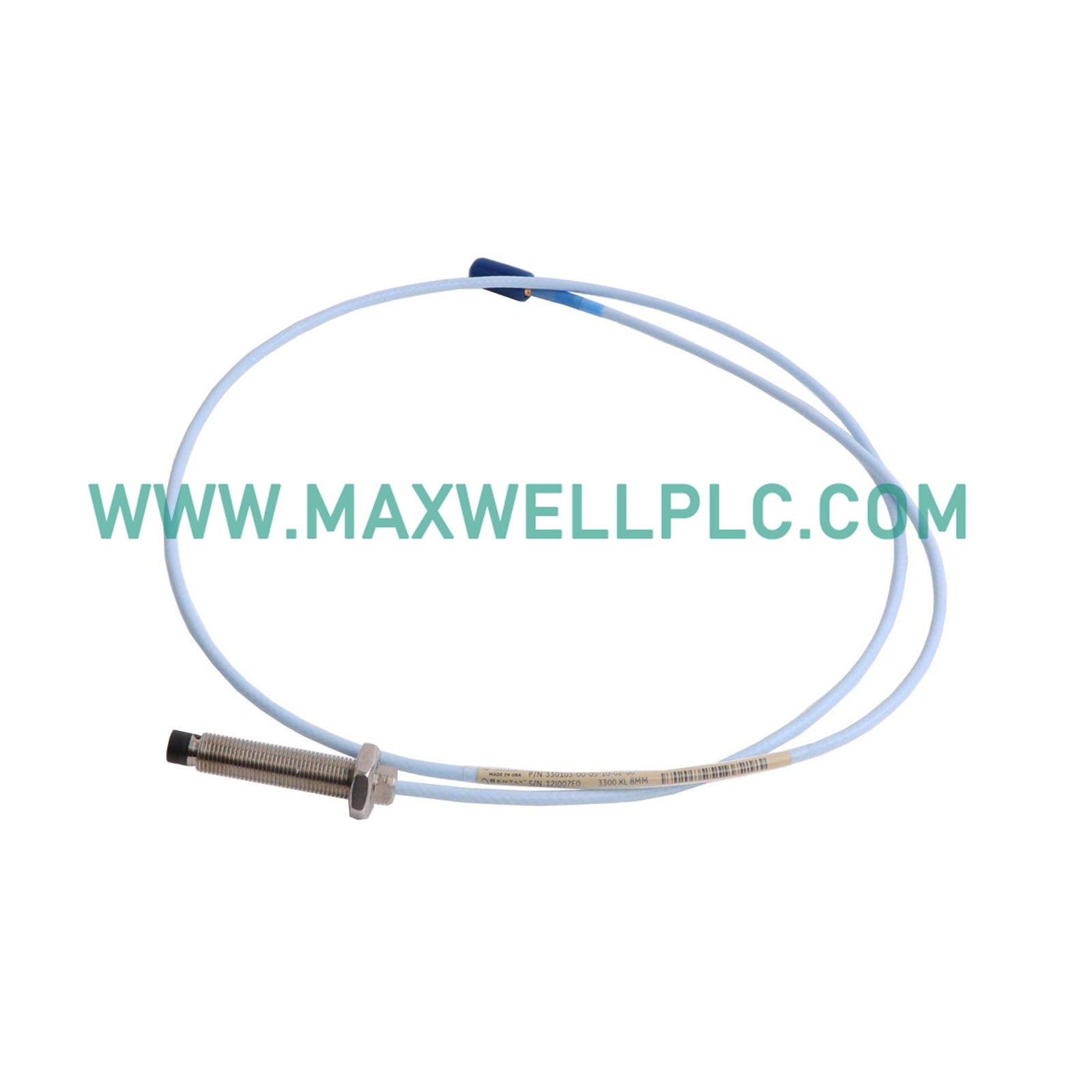

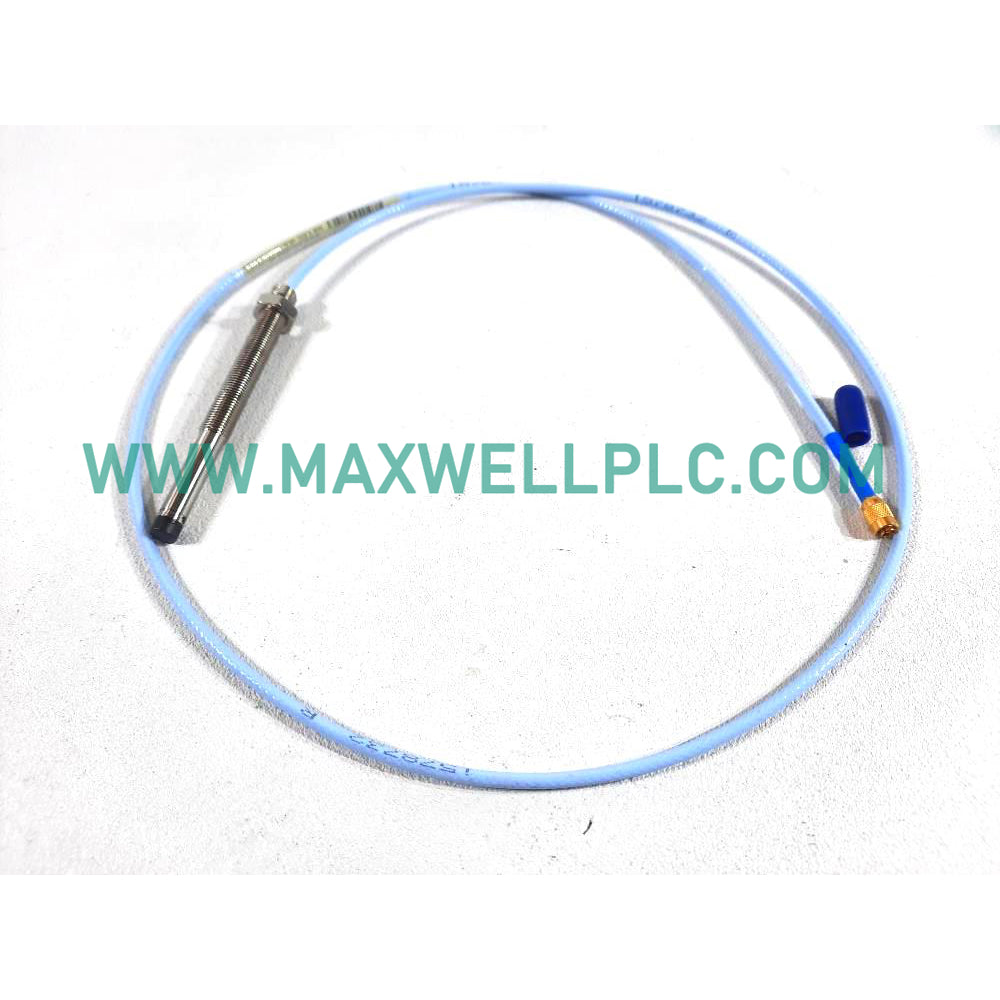

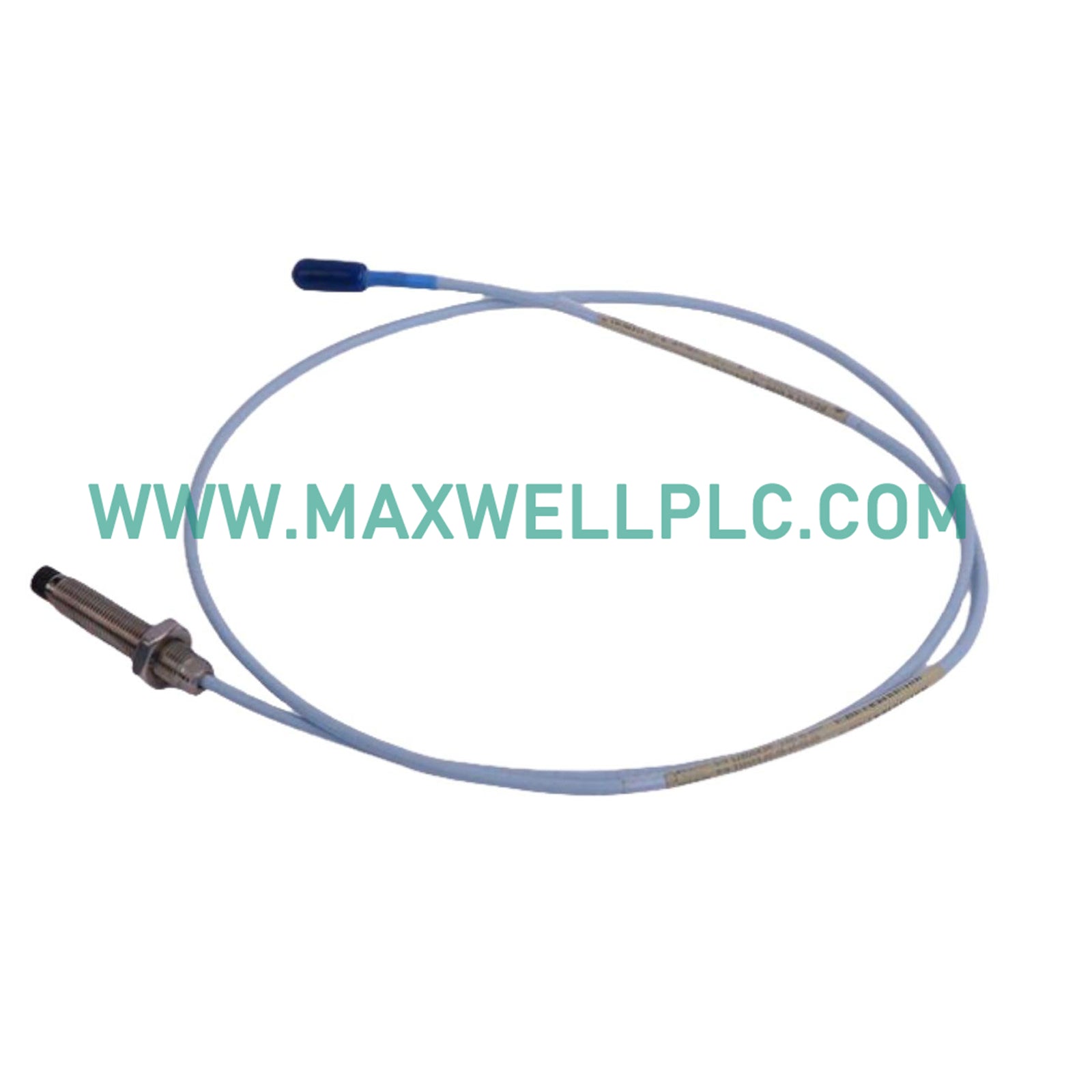

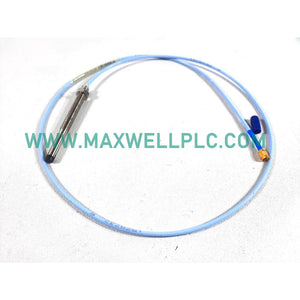

تم تكوين المجس Bently Nevada 330908-00-28-10-01-CN (مجس التقارب 330908-00-28-10-01-CN) لقياس الاهتزازات الشعاعية والموضع المحوري في أنظمة حماية الماكينات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.

توضيح اللاحقة ومصفوفة النموذج

• 00: الحد الأدنى للطول غير المسنن 0.0 بوصة.
• 28: الطول الإجمالي للحاوية 2.8 بوصة.
• 10: الطول الإجمالي 1.0 متر (39 بوصة).
• 01: موصل متحد المحور مصغر من نوع ClickLoc مع واقي موصل.
• CN: وثائق/تكوين وكالة خاصة بالبلد.

مواصفات الأجهزة

مقياس مجس التيار الدوامي وديناميكيات الدوار

يستخدم 330908-00-28-10-01-CN تقنية NSv للحفاظ على خطية الإشارة عند مراقبة الأهداف ذات المساحات السطحية الصغيرة. مطلوب مقياس دقيق لمجس التيار الدوامي للحفاظ على حساسية خرج النظام المحددة. لضمان تحليل صحيح لديناميكيات الدوار، يجب التحقق من فجوة مجس التقارب أثناء التشغيل، وعادة ما يستهدف قراءة تتراوح بين -9 VDC إلى -10 VDC عند خرج مستشعر Proximitor. يوفر التدريع المتكامل قمعًا للتداخل في التركيبات عالية الكثافة، مما يمنع التداخل الكهربائي من قنوات المجس المجاورة من إفساد شكل الموجة الديناميكي الأساسي لتقييم تشخيص الآلة.

معلومات الطلب

• 1 x 330908-00-28-10-01-CN مجس تقارب
• 1 x طقم واقي الموصل

إرشادات التركيب الميداني

• التركيب الميكانيكي
  • تأكد من تركيب المجس عموديًا على سطح الهدف.
  • استخدم صواميل القفل المتوفرة لتثبيت المجس بمجرد ضبط فجوة الهدف.
• الإنهاء الكهربائي
  • تحقق من أن موصل ClickLoc مثبت بالكامل لمنع انقطاع الإشارة بشكل متقطع.
  • قم بتوجيه الكابل المحوري بعيدًا عن مصادر الكهرومغناطيسية عالية الطاقة لتقليل حقن الضوضاء.
• الفحص
  • افحص طرف المجس بحثًا عن تلف ميكانيكي أو تلوث عازل قبل التركيب.

الأسئلة المتداولة

• ما الفرق بين مجسات 3300 NSv و 3300 XL 8 مم؟

  تم تصميم مجس NSv خصيصًا للأسطح المستهدفة الأصغر، باستخدام هندسة ملف مختلفة واستجابة تردد Proximitor عن مجس 8 مم القياسي.

• هل هذا المجس متوافق مع كابلات تمديد 3300 XL القياسية؟

  لا. تتطلب مجسات NSv كابلات متطابقة مع النظام ومستشعرات Proximitor لضمان المعاوقة الصحيحة وخطية عامل القياس.

• هل يمكن إصلاح طرف المجس في الميدان إذا تعرض للتلف؟

  لا. يشكل طرف المجس والكابل المحوري مجموعة محكمة الإغلاق ومعايرة من المصنع لا يمكن إصلاحها في الميدان.

• كيف يجب أن أتعامل مع خطأ الجهد العالي للفجوة؟

  افحص الفجوة بين المجس والهدف وتحقق من سلامة توصيلات الكابل المحوري. تأكد من أن عمود الماكينة لا يتحرك خارج النطاق الخطي للمجس.

• هل يتطلب المجس مصدر طاقة تيار مستمر خارجي؟

  لا. المجس مكون سلبي يتم تشغيله عبر التوصيل المحوري بواسطة وحدة مستشعر Proximitor المرتبطة.

• ماذا يحدث إذا تم إغفال واقي الموصل؟

  قد تدخل الأوساخ أو السوائل إلى واجهة الموصل، مما يؤدي إلى إنشاء مسار موصل يؤدي إلى ضوضاء في الإشارة أو انجرافها أو فقدان كامل لبيانات القياس.

• هل يمكنني استخدام هذا المجس في منطقة خطرة؟

  تحقق من ملصق المنتج مقابل متطلبات تصنيف المنطقة المحددة لمنشأتك، حيث تختلف موافقات الوكالة حسب التكوين.

• لماذا الإشارة مشبعة؟

  يحدث التشبع عندما يكون طرف المجس قريبًا جدًا من الهدف، مما يتسبب في تجاوز المستشعر لنطاق القياس الخطي المحدد.
