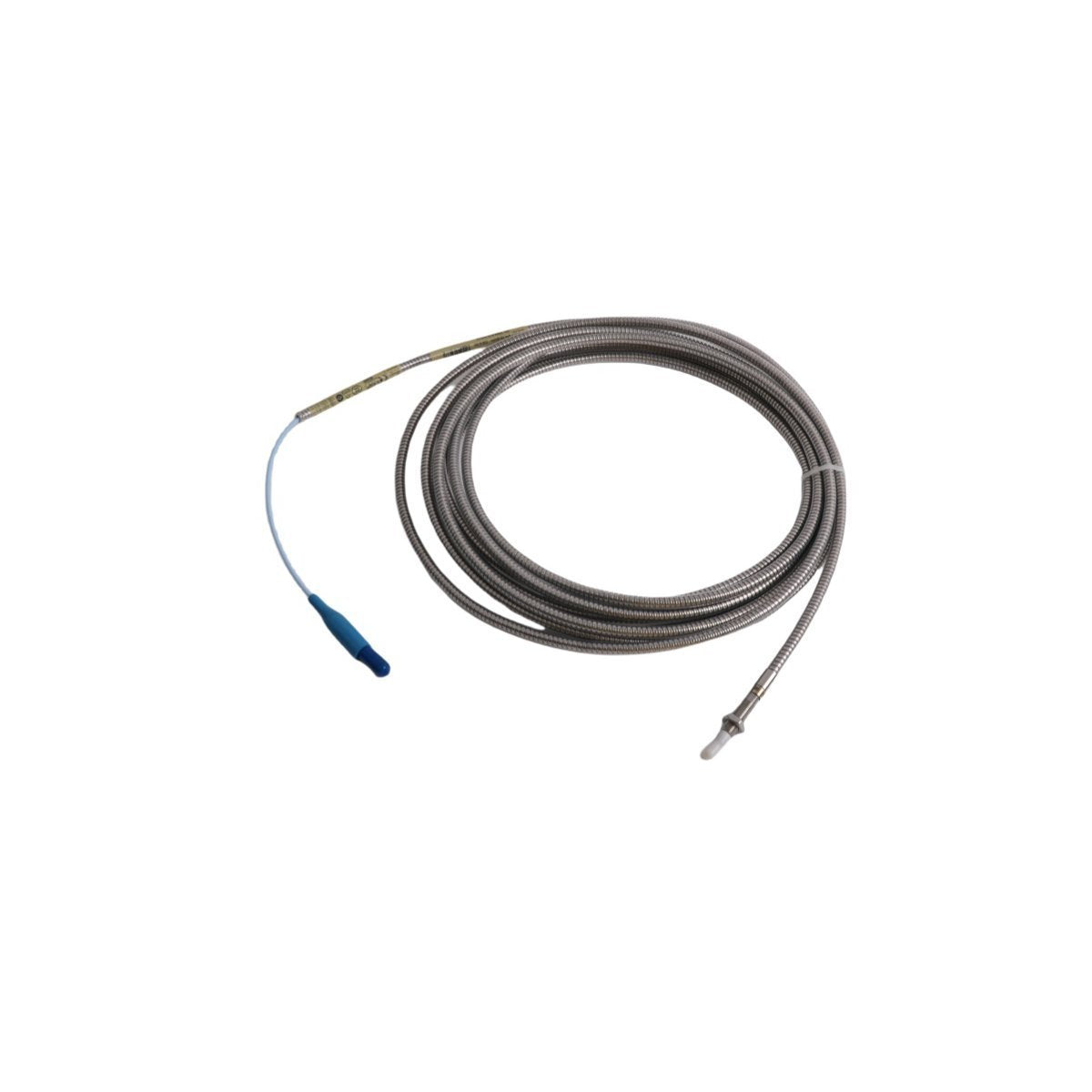

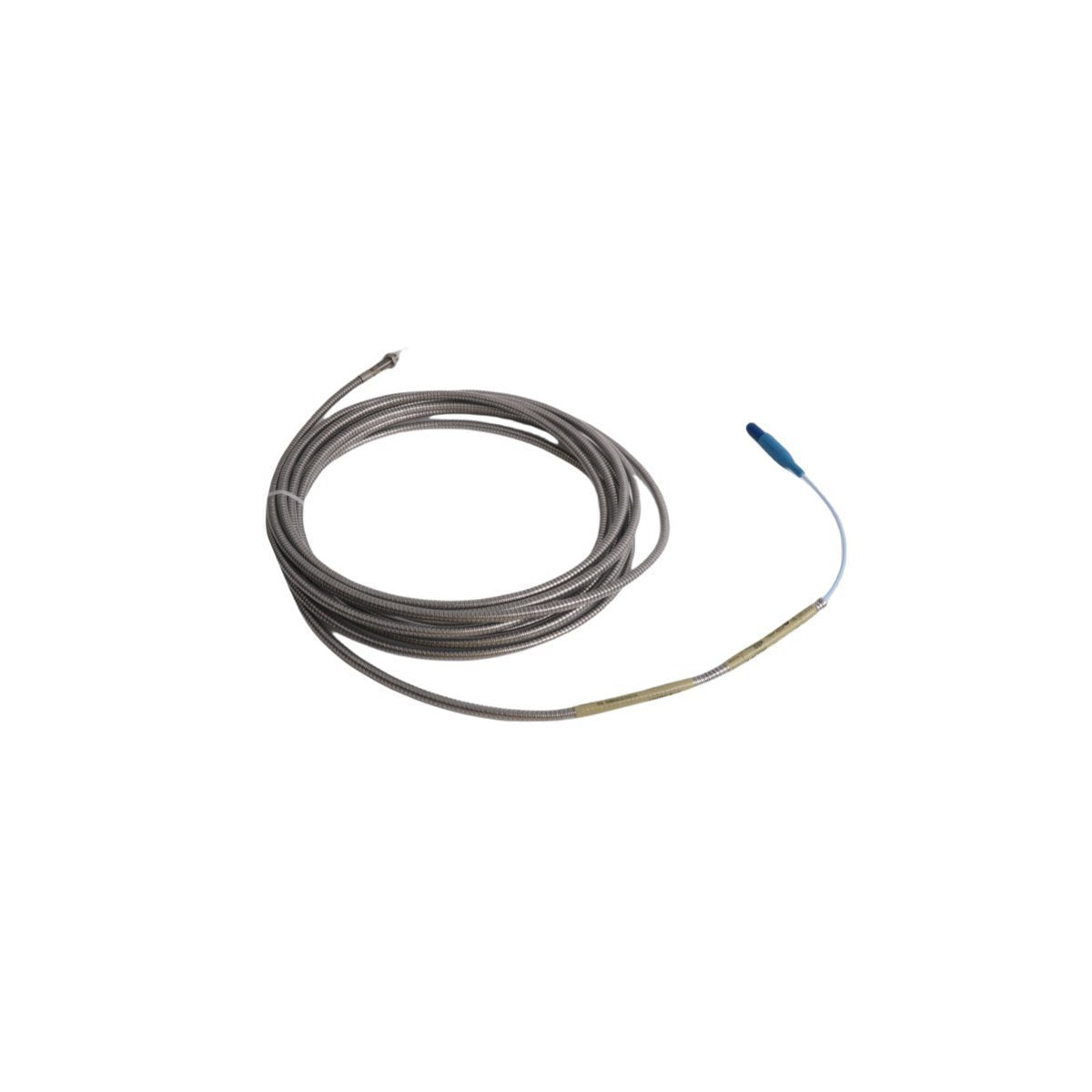

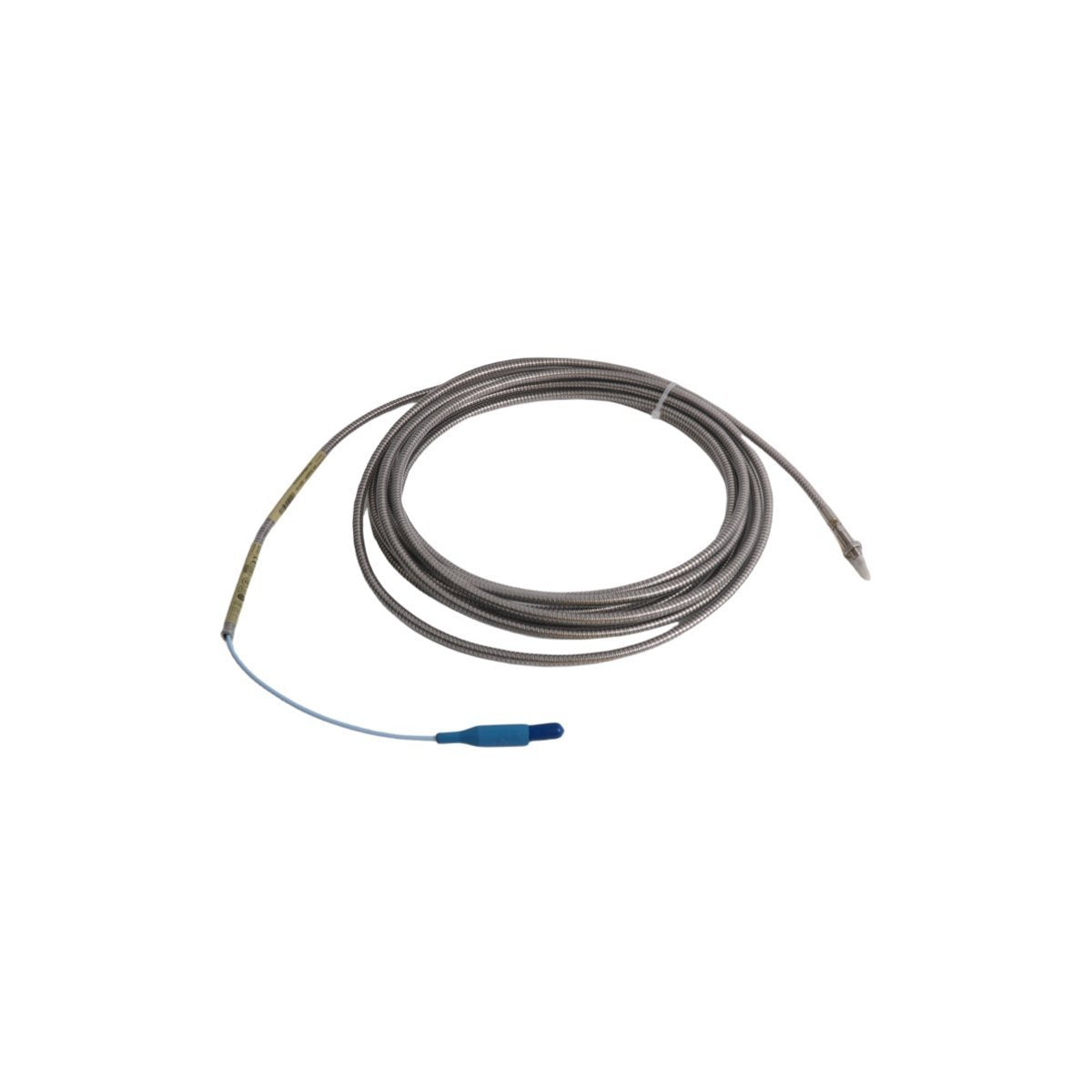

يُعد Bently Nevada 330904-00-140-05-02-00 مجس التقارب الأساسي 330904 المستخدم لإجراء قياس الاهتزاز والإزاحة بدون اتصال عبر منصات أنظمة حماية الآلات 3300 NSv. يتتبع الجهاز اختلافات التقارب من خلال توليد تيار دوامي عالي التردد، ويحول مواضع العمود الميكانيكية ذات المقطع الصغير بالنسبة للطرف إلى تحولات جهد تناظرية مستمرة لأدوات مراقبة الآلات.

تفكيك متغيرات التكوين

• 330904: مجس تقارب 3300 NSv، خيط 3/8-24 UNF، غلاف أملس مع درع محوري

• -00: خيار طول غير مسنن (0.0 بوصة)

• -140: خيار الطول الكلي للعلبة (14.0 بوصة)

• -05: خيار الطول الكلي (0.5 متر / 1.6 قدم)

• -02: خيار الموصل والغطاء (موصل ClickLoc محوري مصغر مع واقي الموصل)

• -00: خيار موافقة الوكالة (تكوين قياسي، لا توجد شهادات مناطق خطرة إقليمية)

المعلمات الميكانيكية والكهربائية

قياس مسبار التيار الدوامي ومعايرة ديناميكيات الدوار

تغير القيود الهيكلية لرأس مستشعر 3300 NSv ميكانيكا قياس مسبار التيار الدوامي لدعم مناطق الهدف الضيقة. أثناء تعديل المجال الأساسي، يجب على الفنيين تنفيذ بروتوكول التحقق من جهد الفجوة، وتعديل إدخال الخيط المادي حتى يستقر الإخراج الثابت عند موضع خط أساس -10 VDC مخصص. لتحليل الديناميكيات الدوارة الصغيرة، يتطلب الحفاظ على الحدود المكانية الصغيرة الانتباه إلى قمع التداخل. نظرًا للانبعاثات عالية التردد التي تولدها الملف الطرفي المدمج، يجب أن تكون مكونات NSv المجاورة متباعدة عن الحدود الهيكلية والمجسات المجاورة لمنع تداخل التحميل الجانبي من حقن إشارات طفيلية في حلقة تتبع الاهتزاز.

بيان لوجستيات الإرسال

• 1 × مجس تقارب Bently Nevada 330904-00-140-05-02-00 مدرع

• 1 × غطاء واقي موصل محوري ClickLoc مركب مسبقًا

• 2 × صواميل قفل سداسية 3/8-24 UNF

• 1 × ورقة التحقق من معايرة المنتج

إرشادات تنفيذ التجميع الميداني

يتطلب التكامل الميكانيكي فحصًا دقيقًا لتفاوتات الغلاف الملولبة وتطابق الأطوال المادية قبل التركيب.

1. افحص قناة التركيب الملولبة 3/8-24 UNF بحثًا عن الحطام. قم بلف جسم المجس يدويًا في المنفذ لمنع التوصيل الخاطئ للجزء الطويل الذي يبلغ طوله 14.0 بوصة.

2. قم بتوصيل السلك المدرع المتكامل بطول 0.5 متر مباشرة بمستشعر Proximitor 3300 NSv متطابق أو كابل تمديد، مع تثبيت وصلة ClickLoc داخل الغطاء الواقي.

3. ادفع المجس نحو الهدف حتى يتحقق الفولتميتر الرقمي المتصل بمخرج الشاشة من صحة جهد الفجوة عند -10.0 VDC.

4. قم بإحكام ربط صواميل القفل المرفقة إلى 4.5 نيوتن متر (40 رطل بوصة) مقابل جدار غلاف الآلة. لا تتجاوز هذه العتبة لمنع التشوه الميكانيكي لطرف المستشعر الداخلي.

5. وجه سلك التمديد عبر مسارات قنوات معدنية مخصصة، مع التحقق من أن الدرع الخارجي من الفولاذ المقاوم للصدأ والتدريع يحافظان على عزل كهربائي كامل عن المستويات الأرضية الهيكلية المحلية.

معالجة حزمة التسليم

نافذة الإنجاز: 2-7 أيام عند الانتهاء من الدفع، يتم توجيهها دوليًا عبر مرافق DHL أو FEDEX أو UPS السريعة. تغادر المكونات أرضية التعبئة مغلقة داخل عبوات صناعية ثقيلة مضادة للكهرباء الساكنة جنبًا إلى جنب مع أغطية تعليق من الورق المقوى المصبوب لحماية الغلاف الصلب الطويل وأختام الزيت المتزاوجة من التشوه الميداني قبل النشر.

الأسئلة الشائعة حول نظام المحول

س: هل يمكن استخدام مجس 3300 NSv هذا مع مستشعر Proximitor قياسي 3300 XL بطول 5 أمتار؟

ج: لا. يتميز مجس 3300 NSv بملفات حث مختلفة مقارنة بمجسات 8 مم القياسية. يتطلب مستشعر Proximitor 3300 NSv مخصصًا لضمان قياس مسبار التيار الدوامي الصحيح واستجابة ثابتة تبلغ 200 ملي فولت/ميل. سيؤدي إقرانه بـ Proximitor XL قياسي إلى أخطاء فادحة في عامل القياس.

س: هل يمكن تبديل مجموعة المجس هذه على الساخن عند واجهة Proximitor أثناء تشغيل نظام الآلات؟

ج: نعم. لن يؤدي فصل موصل ClickLoc المحوري بينما تكون الحلقة تحت طاقة -24 VDC إلى تلف مكونات الجهاز. ومع ذلك، يؤدي كسر هذا الاتصال إلى دفع قناة المراقبة المرتبطة إلى حالة خطأ "ليس على ما يرام" فورية، مما قد يؤدي إلى تعطيل التعشيق الهابط إذا لم يتم تجاوز منطق التصويت.

س: ما هي الفائدة الميكانيكية للغطاء المدرع المحوري المركب في المصنع؟

ج: يوفر الدرع المرن المصنوع من الفولاذ المقاوم للصدأ حماية مادية ضد الحواف الميكانيكية الحادة والحطام الكاشط والجزيئات المتطايرة داخل غلاف الآلة. يحافظ على سلامة الغلاف الداخلي لكابل FEP دون التأثير على السلوك الكهربائي أو معايرة خط النقل المحوري الداخلي.
