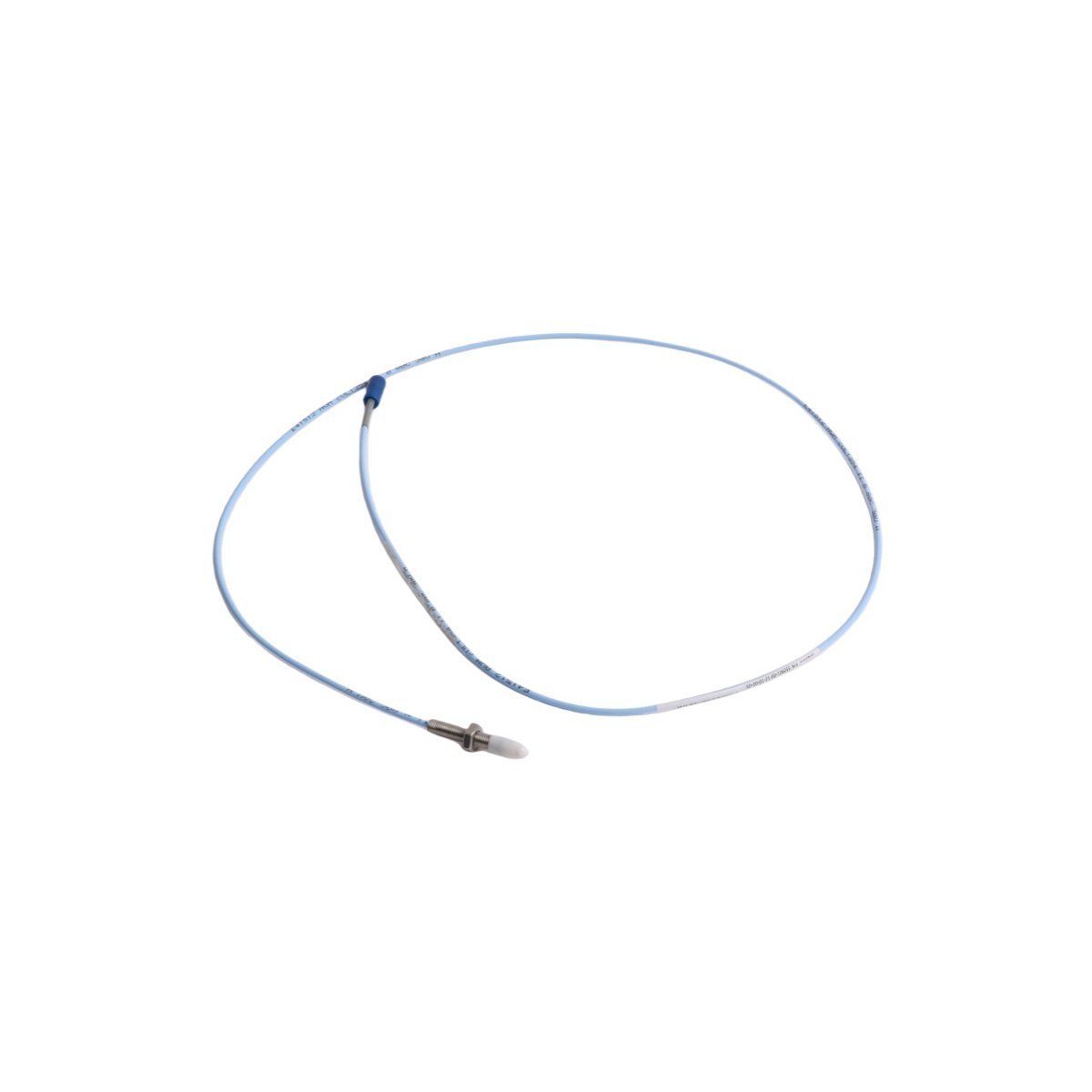

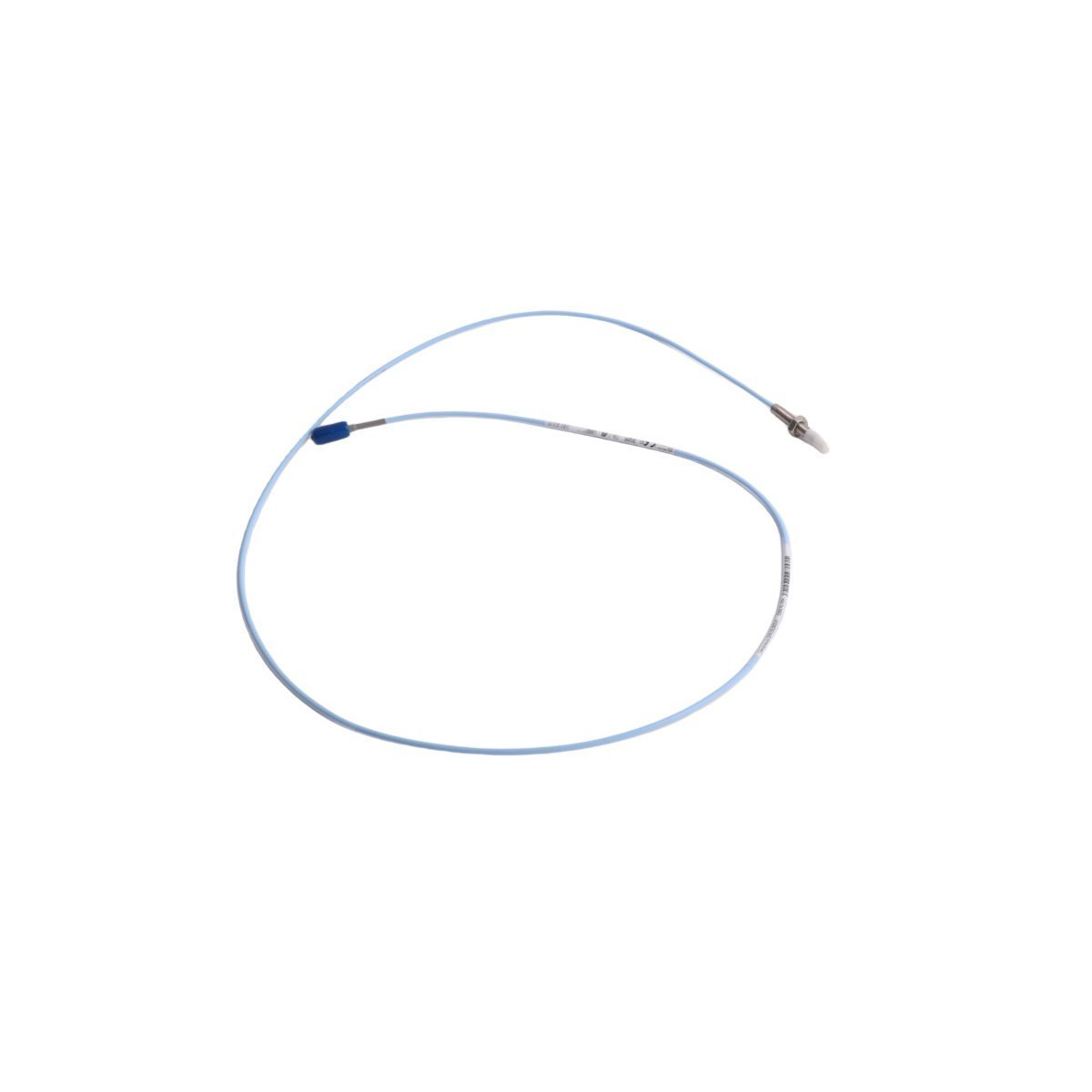

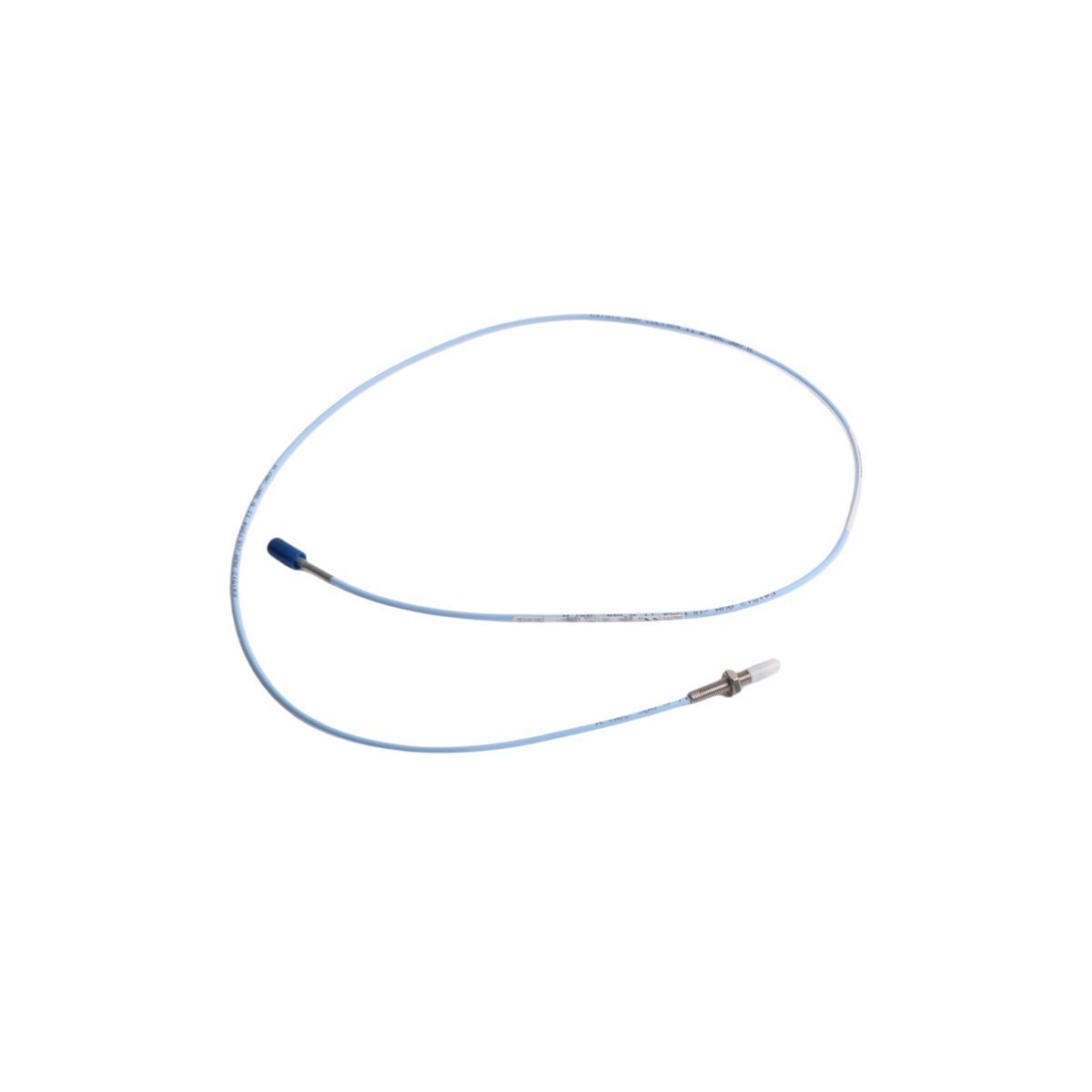

تم تكوين Bently Nevada 330901-22-40-10-01-00 (330901 مسبار التقارب) للمهام التقنية المحددة في منصات حماية الآلات، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تستخدم الأداة توليد مجال تيار إيدي عالي التردد لقياس الإزاحة الثابتة والديناميكية لهدف دوار، وهي مصممة خصيصًا للتوصيفات المكانية الضيقة وأقطار الأهداف الصغيرة حيث لا يمكن لأجهزة استشعار التقارب القياسية العمل بشكل صحيح بسبب خلوص الرؤية الجانبية.

مصفوفة اختيار اللاحقة

• 330901: مسبار تقارب 3300 NSv، خيط 3/8-24 UNF، غلاف أملس بدون درع
• -22: خيار طول غير مُلولب (2.2 بوصة)
• -40: خيار الطول الكلي للغلاف (4.0 بوصات)
• -10: خيار الطول الإجمالي (1.0 متر / 3.3 قدم)
• -01: خيار الموصل (موصل ClickLoc محوري مصغر)
• -00: خيار موافقة الوكالة (تنفيذ قياسي، بدون شهادات إقليمية محددة)

مواصفات الأجهزة

معايرة مقياس مسبار التيار الدوامي وديناميكيات الدوار

تغير القيود الهيكلية لرأس مستشعر 3300 NSv ميكانيكا قياس مسبار التيار الدوامي لدعم مناطق الهدف الضيقة. أثناء ضبط المجال الأساسي، يجب على الفنيين تنفيذ بروتوكول التحقق من جهد الفجوة، وتعديل إدخال الخيط المادي حتى يستقر الإخراج الساكن عند موضع أساسي محدد -10 VDC. لتحليل ديناميكيات الدوار المصغر، يتطلب الحفاظ على الحدود المكانية الصغيرة الاهتمام بقمع التداخل. نظرًا للانبعاثات عالية التردد الراديوية عالية الكثافة التي يولدها ملف الطرف المدمج، يجب فصل مكونات NSv المجاورة عن الحدود الهيكلية والمسبار المجاورة لمنع تداخل التحميل الجانبي من حقن إشارات طفيلية في حلقة تتبع الاهتزاز.

بيان لوجستيات الإرسال

• 1 × مجمع مسبار التقارب Bently Nevada 330901-22-40-10-01-00
• 2 × صواميل قفل 3/8-24 UNF
• 1 × غطاء حماية واجهة ClickLoc المحورية
• 1 × ورقة منحنى معايرة الشركة المصنعة

إرشادات التركيب الميداني

يتطلب التكامل الميكانيكي فحصًا دقيقًا لتفاوتات الغلاف الملولب ومطابقة الأطوال المادية قبل التركيب.

1. افحص قناة التركيب الملولبة 3/8-24 UNF بحثًا عن الحطام. قم بلف جسم المسبار يدويًا في المنفذ لمنع التلويث المتقاطع للقسم المتخصص ذي الأكمام غير الملولبة بطول 2.2 بوصة.
2. قم بتوصيل السلك المحوري الداخلي بطول 1.0 متر بجهاز استشعار Proximitor 3300 NSv مُعاير باستخدام محولات متعددة المقاييس القياسية عند أطراف خرج الشاشة.
3. ادفع المسبار نحو الهدف حتى يشير مقياس الفولتميتر إلى قراءة تحقق من جهد الفجوة تبلغ -10.0 VDC، مما يشير إلى مركز الغلاف الخطي 60 ميل.
4. شد صواميل القفل المرفقة إلى 4.5 نيوتن متر (40 رطل بوصة) مقابل جدار غلاف الآلات. لا تتجاوز هذه العتبة لمنع التشوه الميكانيكي لطرف المستشعر الداخلي ذي الجدران الرقيقة.
5. وجه سلك التمديد عبر مسارات قنوات معدنية مخصصة، مع التحقق من أن الدرع الخارجي يحافظ على العزل الكهربائي الكامل عن مستويات الأرضية الهيكلية المحلية.

هيكل عبوة التسليم

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، مع معالجة النقل عبر توزيع البريد السريع المميز DHL أو FEDEX أو UPS. تصل جميع عناصر المستشعر مغلفة في عبوة صناعية متخصصة مضادة للكهرباء الساكنة باستخدام حجرات داخلية مشبعة بالكربون ومُشكّلة بالفراغ لمنع الكسور الدقيقة في سيراميك الطرف الحساس أثناء المناولة.

الأسئلة الشائعة حول نظام محول الطاقة

س: هل يمكن استخدام مسبار 3300 NSv هذا مع مستشعر Proximitor قياسي 3300 XL بطول 5 أمتار؟

ج: لا. يتميز مسبار 3300 NSv بملامح حث ملف مختلفة مقارنة بالمسبار القياسية 8 مم. يتطلب مستشعر Proximitor 3300 NSv مخصصًا لضمان قياس مسبار التيار الدوامي الصحيح واستجابة ثابتة تبلغ 200 mV/mil. سيؤدي إقرانه بمستشعر Proximitor XL قياسي إلى حدوث أخطاء جسيمة في عامل القياس.

س: هل هذا المجمع المحدد للمسبار قابل للتبديل السريع عند واجهة Proximitor أثناء تشغيل نظام الآلات؟

ج: نعم. لن يؤدي فصل موصل ClickLoc المحوري بينما تكون الحلقة تحت طاقة -24 VDC إلى إتلاف مكونات الجهاز. ومع ذلك، يؤدي قطع هذا الاتصال إلى دفع قناة المراقبة المرتبطة إلى حالة عطل NOT OK فورية، مما قد يؤدي إلى تعطيل أجهزة التشابك النهائية إذا لم يتم تجاوز منطق التصويت.

س: ما الغرض من خيار الطول غير الملولب في هذا النموذج المحدد؟

ج: يسمح الطول غير الملولب البالغ 2.2 بوصة للمسبار بالمرور عبر أغلفة المحمل السميكة أو أقواس التركيب دون التعرض لخطر ربط مسارات الخيط الطويلة. يضمن عمق تحديد المواقع الدقيق مع الحفاظ على ملف تعريف ارتباط خيط أقصر وصلب عند واجهة صامولة سداسية خلفية.
