نظرة عامة على المنتج

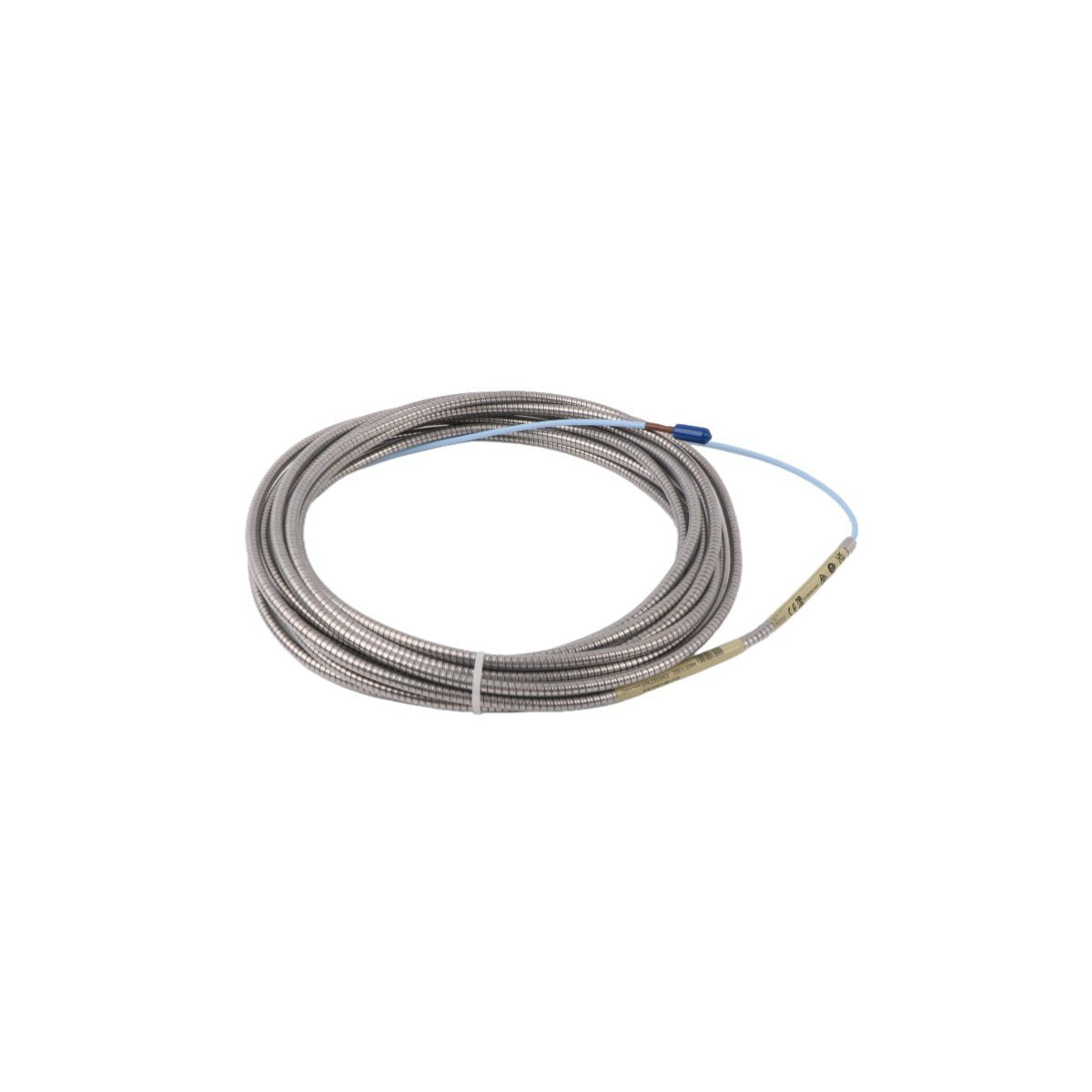

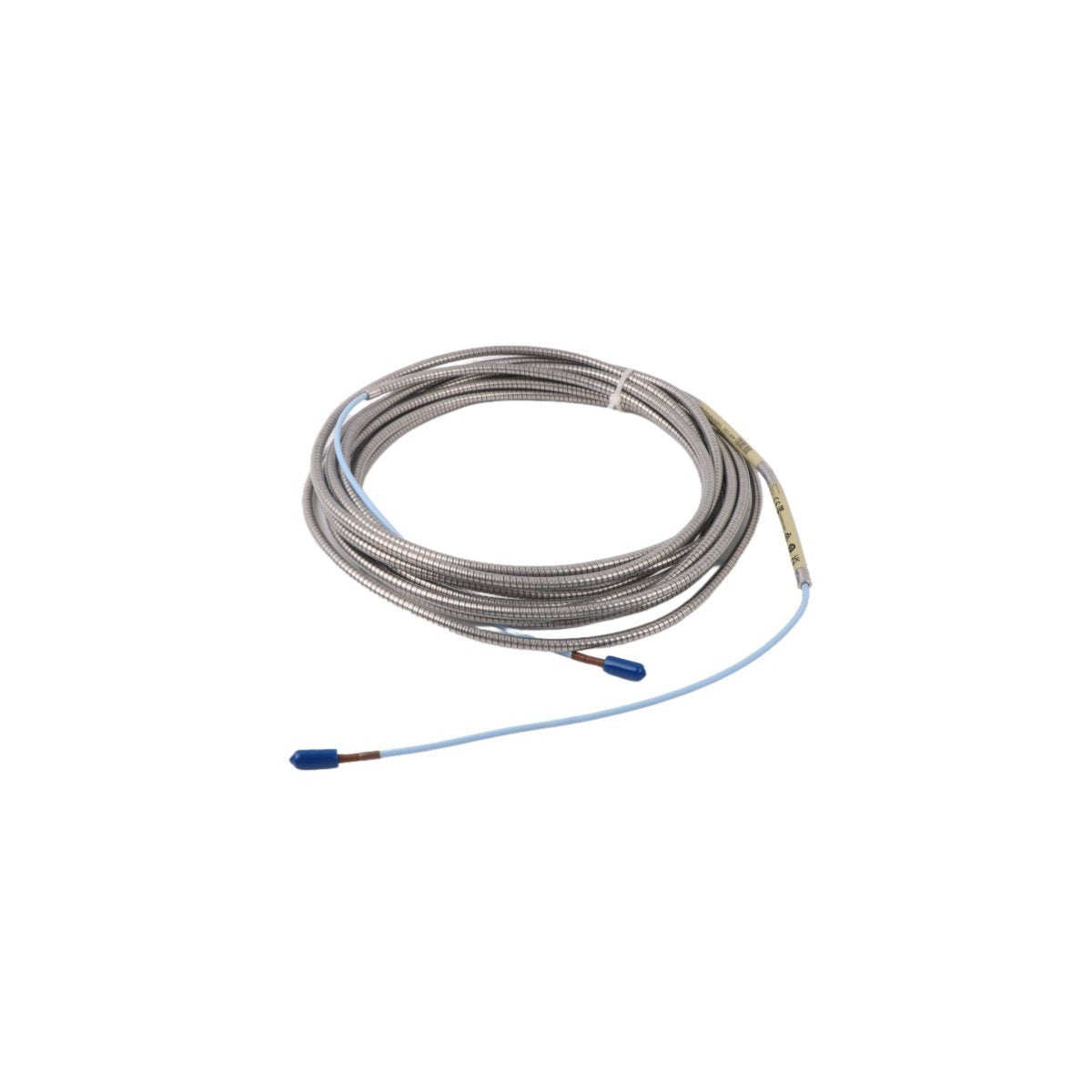

يعمل Bently Nevada 330877-80-37-00 كجسر إشارة عالي التكامل ضمن نظام محول التقارب 3300 XL 50 مم. تم تصميم كابل التمديد هذا خصيصًا للآلات الدوارة واسعة النطاق، وهو يسهل نقل بيانات الإزاحة الدقيقة من المسبار إلى مستشعر القرب. في البيئات الحرجة مثل التوربينات البخارية على نطاق المرافق والضواغط المحورية عالية السعة، يوفر نظام 50 مم النطاق الخطي الموسع اللازم لتتبع التمدد الحراري والاهتزاز الكبير للعمود. يستخدم هذا الكابل درعًا متقدمًا للحفاظ على نقاء الإشارة، مما يضمن أن نظام حماية الآلات Bently Nevada 3500 يتلقى بيانات دقيقة ومنخفضة الضوضاء لإغلاق الطوارئ (ESD) وبروتوكولات مراقبة الحالة.

تكوين اللاحقة ومنطق الأجهزة

330877 - 3300 XL 50 mm سلسلة كابل تمديد

يمثل هذا الطراز الكابل المحوري شديد التحمل المصمم خصيصًا لنظام محول 50 مم، والذي يوفر نطاقًا خطيًا أكبر بكثير مقارنة بمسابير 8 مم القياسية.

-80 - خيار طول الكابل

تشير هذه اللاحقة إلى طول الكابل الإجمالي البالغ 8.0 أمتار (حوالي 26.2 قدمًا). يتم دمج هذا الطول رياضيًا في الرنين الكهربائي للنظام؛ وبالتالي، فإن الحفاظ على هذا الطول المحدد أمر بالغ الأهمية لدقة المعايرة.

-37 - خيار الموصل والكابل

يحدد الخيار -37 الكابلات المحورية عالية الأداء المجهزة بموصلات ClickLoc المصنوعة من الفولاذ المقاوم للصدأ. تتميز هذه الموصلات بآلية قفل تقاوم فك الارتباط الناتج عن اهتزاز الآلات عالي التردد.

-00 - خيار موافقة الوكالة

تم تصميم هذا التكوين للتركيبات ذات الأغراض العامة أو حيث يتم إدارة شهادات المناطق الخطرة المحددة على مستوى النظام. يحافظ الهيكل الفيزيائي على نفس معايير مقاومة درجات الحرارة العالية والمواد الكيميائية مثل الإصدارات المعتمدة.

المواصفات الفنية الأساسية

بروتوكول التركيب الاحترافي

لضمان استقرار الإشارة على المدى الطويل، يجب على الفنيين تجنب الانحناءات الحادة في مسار الكابل. حافظ على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) لمنع تلف التدريع المحوري الداخلي. أثناء عملية التوصيل، تأكد من أن موصل ClickLoc "ينقر" في مكانه؛ تؤكد هذه الملاحظات الميكانيكية وجود اتصال منخفض المقاومة. للحصول على الأداء الأمثل في بيئات التداخل الكهرومغناطيسي العالية، قم بتوجيه 330877-80-37-00 عبر مجرى معدني مؤرض. لا تحاول أبدًا قطع الكابل أو توصيله، حيث يتم معايرة أنظمة القرب بدقة للطول الكهربائي لمجموعة الكابلات الكاملة.

المزايا الهندسية الاستراتيجية

يتفوق كابل التمديد 330877-80-37-00 في المناطق الحرارية الشديدة الموجودة بالقرب من أغلفة التوربينات. تقاوم عازله الفلوربوليمر المتخصص التدهور الناتج عن مواد التشحيم الاصطناعية والبخار عالي الضغط، مع الحفاظ على ختم مكافئ لـ IP68 عند توصيله بشكل صحيح. يتكامل هذا الكابل بسلاسة مع هياكل DCS الحديثة مثل Honeywell Experion PKS، مما يوفر إشارة عالية الدقة المطلوبة لتحليل "المرحلة" و"الاهتزاز" الدقيق. باستخدام كابلات Bently Nevada الأصلية، يلغي المشغلون خطر "انجراف الإشارة" الذي غالبًا ما يصيب البدائل من جهات خارجية، مما يضمن أقصى وقت تشغيل وحماية للأصول.

معلومات الطلب

• كابل تمديد واحد (1) من طراز Bently Nevada 330877-80-37-00.

• تغليف صناعي واقٍ ومختوم من المصنع.

• واقيات موصل ClickLoc مثبتة مسبقًا.

• شهادة مطابقة ونتائج اختبار فردية.

اللوجستيات والشحن العالمي

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع عبر DHL/FEDEX/UPS. يخضع كل كابل لفحص نهائي للاستمرارية والمقاومة قبل وضعه في عبوات صناعية متخصصة مضادة للكهرباء الساكنة. تضمن شبكة لوجستياتنا العالمية وصول قطع الغيار الهامة إلى منشأتك مع تتبع كامل ووثائق جمركية معدة للتخليص السريع.

الأسئلة الشائعة الفنية الميدانية

س1: هل يمكنني استخدام هذا الكابل مع مسبار 3300 XL 8 مم؟

ج1: لا. تمت معايرة سلسلة 330877 خصيصًا لنظام محول 50 مم. استخدام هذا مع مسبار 8 مم أو 11 مم سيؤدي إلى عدم تطابق كبير في عامل القياس والنطاق الخطي.

س2: ما هو الغرض من موصل ClickLoc؟

ج2: يوفر تصميم ClickLoc قفلًا ميكانيكيًا إيجابيًا. على عكس الموصلات الملولبة القياسية التي يمكن أن ترتخي بمرور الوقت بسبب الاهتزاز، يضمن ClickLoc بقاء الدائرة مغلقة وجهد الفجوة مستقرًا.

س3: هل هذا الكابل مقاوم لزيت التوربينات؟

ج3: نعم. تم تصميم الغلاف الخارجي ليتحمل التعرض المطول للهيدروكربونات الصناعية الشائعة ومواد التشحيم الاصطناعية دون تشقق أو فقدان مقاومة العزل.

س4: كيف أتحقق مما إذا كان الكابل معيبًا؟

ج4: استخدم مقياس متعدد رقمي للتحقق من وجود دوائر قصيرة بين الموصل المركزي والدرع واستمرارية من طرف إلى طرف. ومع ذلك، فإن الاختبار الأكثر فعالية هو قياس حالة "غير موافق" وجهد الفجوة من خلال رف 3500 أو مستشعر Proximitor.
