نظرة عامة على المنتج

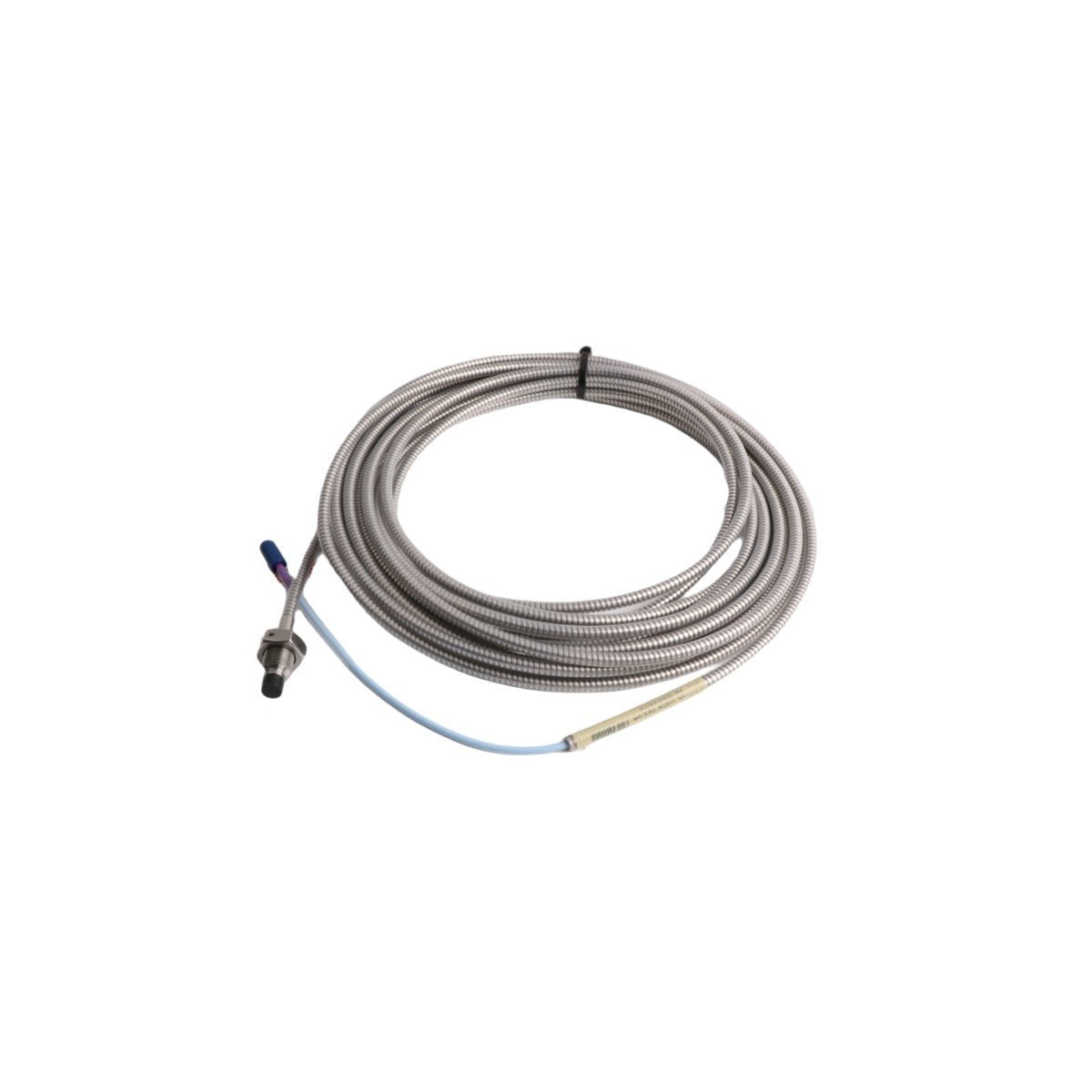

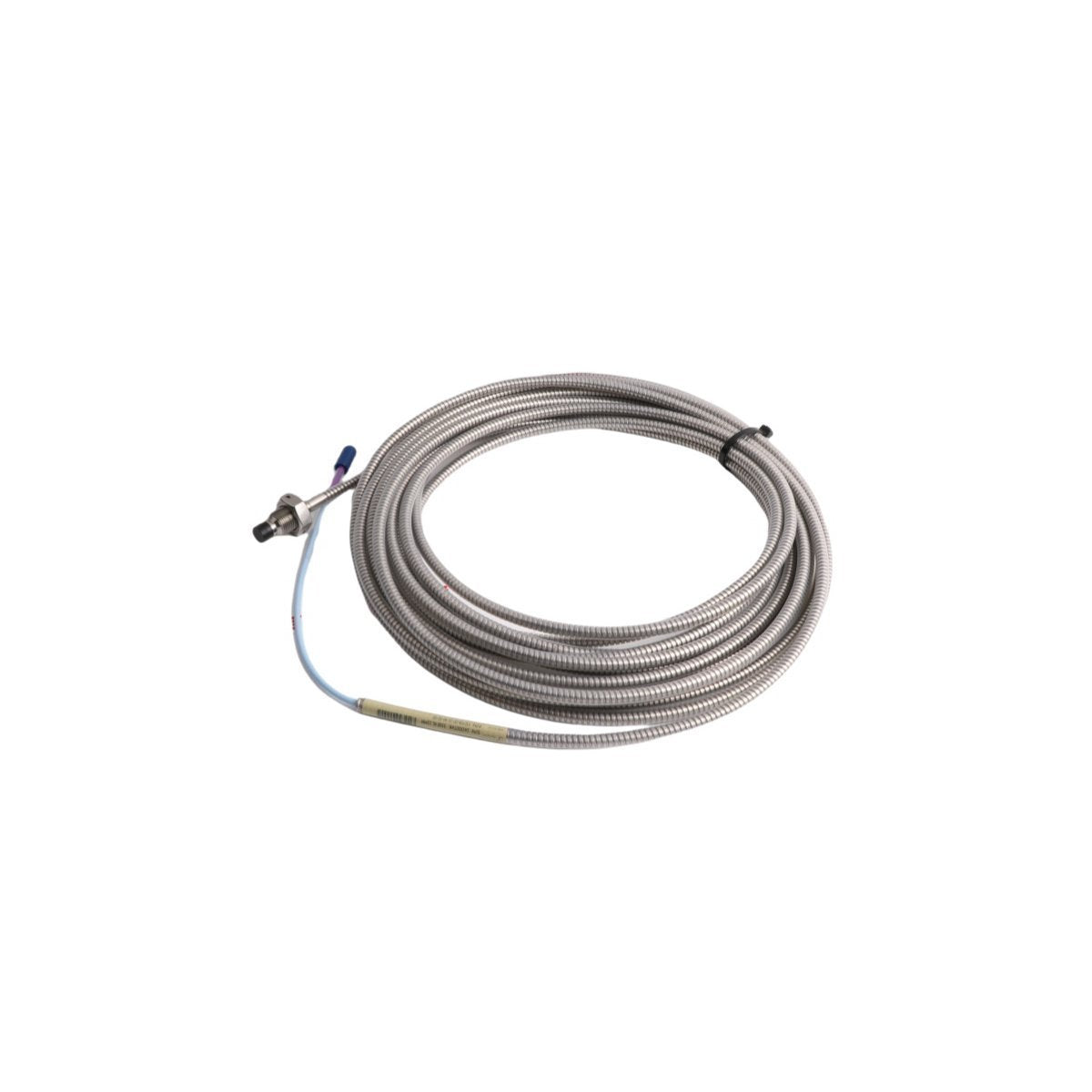

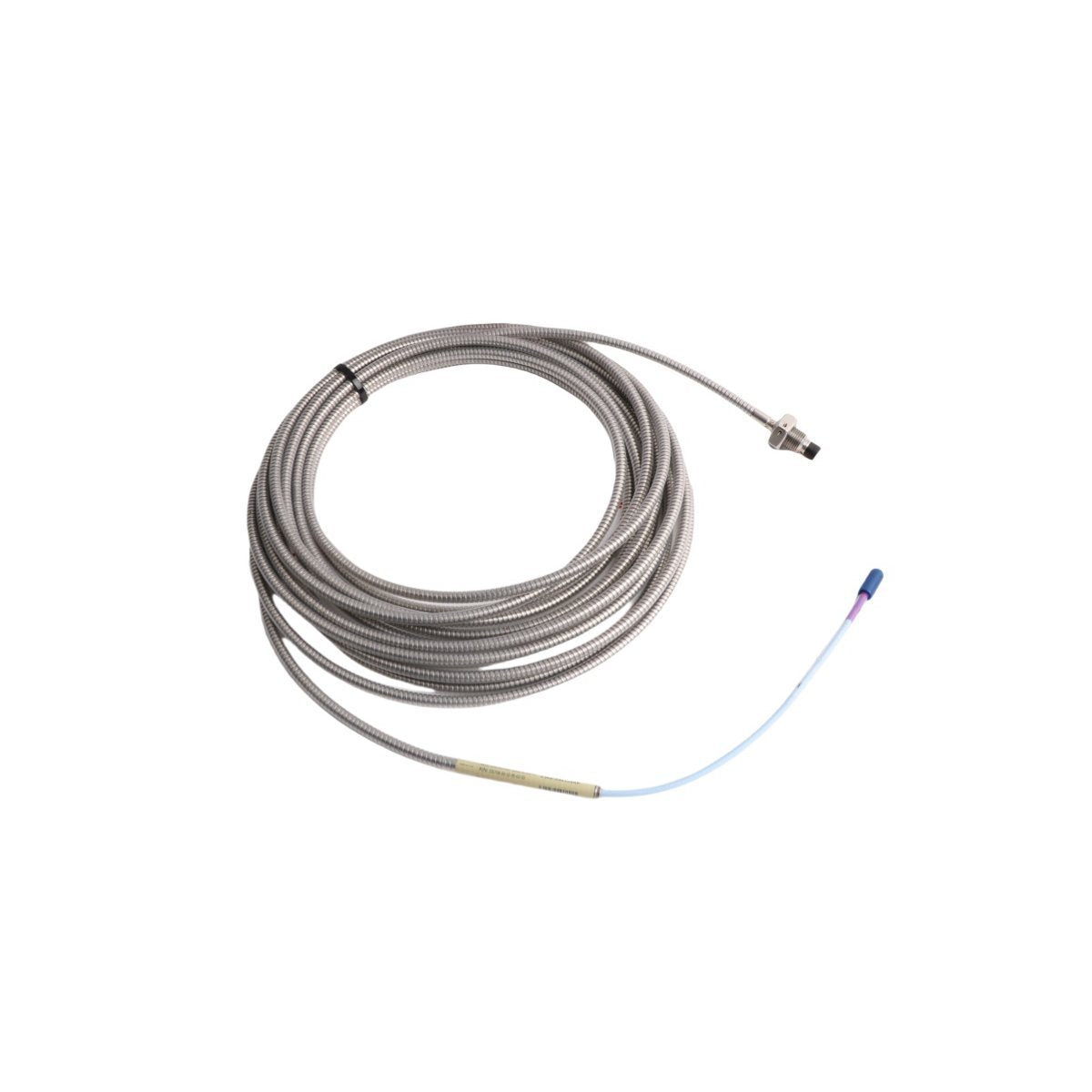

يعد Bently Nevada 330708-00-20-50-02-00 مجس تقارب 3300 XL بحجم 11 مم مصممًا لتوفير قياس عالي الدقة للإزاحة والاهتزاز للآلات الصناعية الدوارة. باستخدام تقنية الاستشعار المتطورة للتيارات الدوامة، توفر بنية المجس 11 مم نطاقًا خطيًا أوسع مقارنةً بالمجسات القياسية 8 مم، مما يجعلها الخيار المفضل للآلات ذات المدارات الكبيرة للمحاور أو متطلبات الإزاحة منخفضة التردد.

بصفته مكونًا أساسيًا لنظام محول Bently Nevada 3300 XL، فقد تم تصميم هذا المجس لتحقيق موثوقية قصوى في البيئات القاسية. ويتميز بتصميم TipLoc الحاصل على براءة اختراع، مما يضمن رابطة دائمة وعالية القوة بين طرف المستشعر وجسم المجس. يمنع هذا البناء بشكل فعال "فصل الطرف" الشائع في تطبيقات الاهتزاز العالي. يتوافق المجس 330708-00-20-50-02-00 مع معايير API 670، ويستخدم على نطاق واسع في بيئات TSI (أجهزة الإشراف على التوربينات) الحرجة، مما يوفر إشارات مستقرة وعالية الدقة اللازمة للصيانة التنبؤية وحماية الآلات الآلية.

المواصفات الفنية

تفسير تكوين النموذج

يشير تفصيل رقم الجزء إلى الخصائص الميكانيكية والكهربائية المحددة:

• 330708: يحدد سلسلة مجسات التقارب 3300 XL 11 مم.

• 00: طول غير ملولب (0 مم، ملولب بالكامل).

• 20: طول الغلاف 20 مم.

• 50: الطول الكلي للنظام 5.0 متر (المجس + كابل التمديد).

• 02: تكوين الموصل والتركيب.

• 00: تصنيف الموافقة القياسي للوكالة (غير خطير).

التطبيقات النموذجية

يستخدم المجس 11 مم خصيصًا حيث يلزم نطاق استشعار أكبر:

• التوربينات البخارية والغازية: مراقبة المحاور ذات القطر الكبير حيث يكون الخلوص الشعاعي كبيرًا.

• الضواغط الطاردة المركزية الكبيرة: التقاط مدارات إزاحة أوسع في بيئات الدفع العالي.

• التوربينات الكهرومائية: مراقبة المحاور الأبطأ سرعة وذات الكتلة العالية حيث يتم تحسين حساسية 11 مم.

• منصات اختبار البحث والتطوير: حيث يسمح النطاق الخطي الموسع للمجس 11 مم بالتقاط بيانات أوسع لديناميكيات الماكينة.

• مراقبة محامل المجلات: توفير بيانات قوية للآلات المعرضة للاهتزازات العابرة عالية السعة.

توافق النظام

يتكامل 330708-00-20-50-02-00 بالكامل مع نظام Bently Nevada للمراقبة:

• مستشعرات Proximitor: مصممة للتوافق مع مستشعرات Proximitor 3300 XL 11 مم (يجب أن تتطابق مع طول النظام 5.0 متر).

• كابلات التمديد: يجب استخدامها مع كابلات التمديد 3300 XL 11 مم.

• رفوف المراقبة: متوافقة تمامًا مع أجهزة مراقبة الاهتزاز من سلسلة 3500 و 3300.

• أجهزة التركيب: متوافقة مع أغطية المجسات 3/4-16 UNF ومجموعات تركيب المواسير.

إرشادات التثبيت

• تحضير السطح: تأكد من خلو منفذ التركيب من الحطام. استخدم مانع تسرب عالي الجودة لتثبيت الخيوط في المناطق المعرضة للسوائل.

• إعداد الفجوة: استخدم ميكرومتر عمق لضمان أن طرف المجس عند الفجوة الاسمية الموصى بها في دليل مراقبة الماكينة المحدد.

• المحاذاة: ركب المجس عموديًا على خط مركز العمود لضمان تركيز المجال الكهرومغناطيسي وخطيته.

• إدارة عزم الدوران: ثبّت بصواميل قفل؛ لا تفرط في الشد، حيث يسمح خيط 3/4-16 برافعة كبيرة قد تتلف الغلاف.

• التدريع: مرر الكابلات عبر قنوات مخصصة لمنع التداخل الكهرومغناطيسي.

• الاتصال: ثبت موصلات ClickLoc حتى "تنقر"، مؤكدًا وجود اتصال كهربائي إيجابي ومنخفض المقاومة.

مزايا المنتج

• نطاق ممتد: يوفر قطر 11 مم بصمة استشعار أكبر، مما يوفر نطاق قياس خطي أوسع من مجسات 8 مم.

• تقنية TipLoc: متانة معززة ضد الفشل الميكانيكي الناتج عن الاهتزاز.

• المقاومة الكيميائية: تتحمل الكابلات المغلفة بـ FEP وهيكل الفولاذ المقاوم للصدأ التعرض للزيوت الصناعية وبيئات درجات الحرارة العالية.

• متوافق مع API 670: يضمن دقة من الدرجة الصناعية والامتثال لحماية الماكينة.

• بيانات متسقة: يؤدي تقليل ضوضاء الإشارة إلى تشخيص أوضح للآلات وإنذارات خاطئة أقل.

معلومات الطلب

تتضمن المجموعة المجس 11 مم، وصواميل قفل، وورود. يرجى التحقق من معايرة مستشعر Proximitor الخاص بك — يجب إقران هذا المجس بمستشعر Proximitor خاص بـ 11 مم ومعاير لطول نظام إجمالي يبلغ 5.0 متر لضمان الدقة.

الأسئلة الشائعة

• هل يمكنني استخدام مجس 11 مم مع Proximitor 8 مم؟

  لا. يجب مطابقة Proximitor والمجس حسب القطر (11 مم) وطول النظام للحفاظ على الدقة المعايرة.

• ما هي ميزة طول النظام 5.0 متر؟

  طول 5.0 متر هو المعيار لمعظم التركيبات المثبتة على الرفوف؛ وهو يراعي مسار الإشارة الكلي، بما في ذلك المجس وكابل التمديد، مما يضمن المعاوقة الصحيحة.

• هل المجس 11 مم أكثر حساسية من 8 مم؟

  إنه يوفر نطاقًا خطيًا مختلفًا. يتم اختياره بشكل عام لقدرته على مراقبة سعات إزاحة أكبر بدلاً من مجرد حساسية أعلى.

• هل يمكن قص الكابل ليناسب؟

  بالتأكيد لا. يؤدي قص الكابل إلى تغيير الخصائص الكهربائية، مما يؤدي إلى أخطاء قياس خطيرة وعدم الامتثال لمعايير المعايرة.

• كيف أؤكد أن الفجوة صحيحة؟

  راقب جهد فجوة التيار المستمر عند بطاقة الإدخال بالرف؛ يجب أن يكون ضمن النطاق المحدد لآلتك (غالبًا -10 VDC).

• هل يتطلب هذا المجس قناة خاصة؟

  بينما يستخدم أجهزة Bently Nevada القياسية للقنوات، تأكد من تأريض القناة بشكل صحيح للحماية من التداخل الكهرومغناطيسي.

• ماذا يعني تصنيف الموافقة "00" للوكالة؟

  يشير إلى أن الوحدة للاستخدام الصناعي القياسي. إذا كنت تتطلب شهادة منطقة خطرة (مثل ATEX أو CSA)، فيجب عليك تحديد رمز الخيار المناسب.

• كيف يؤثر الاهتزاز على عمر المجس؟

  تم تصميم سلسلة 3300 XL لتحمل الاهتزازات العالية؛ ومع ذلك، فإن ضمان تثبيت غلاف المجس بإحكام أمر حيوي لطول العمر.
