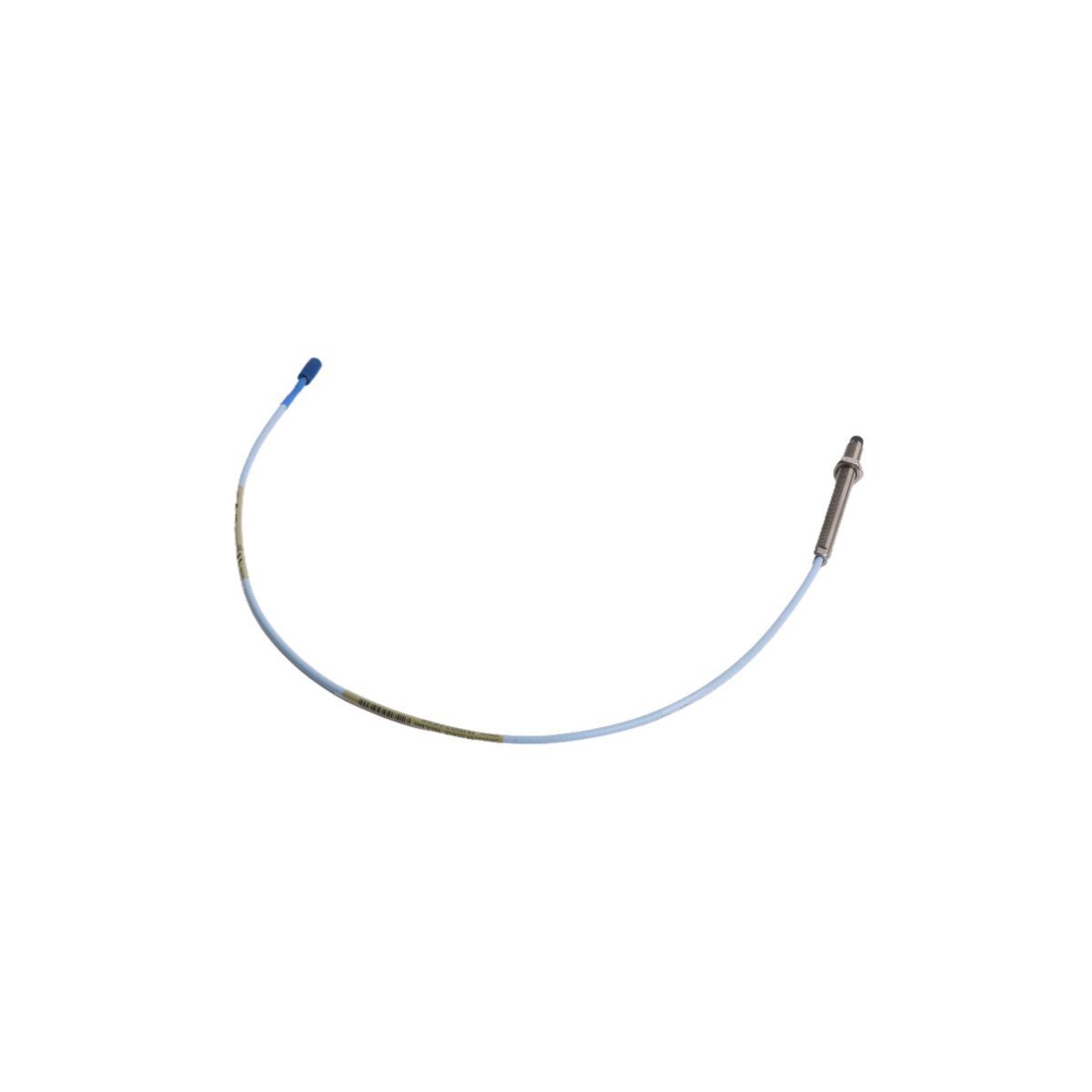

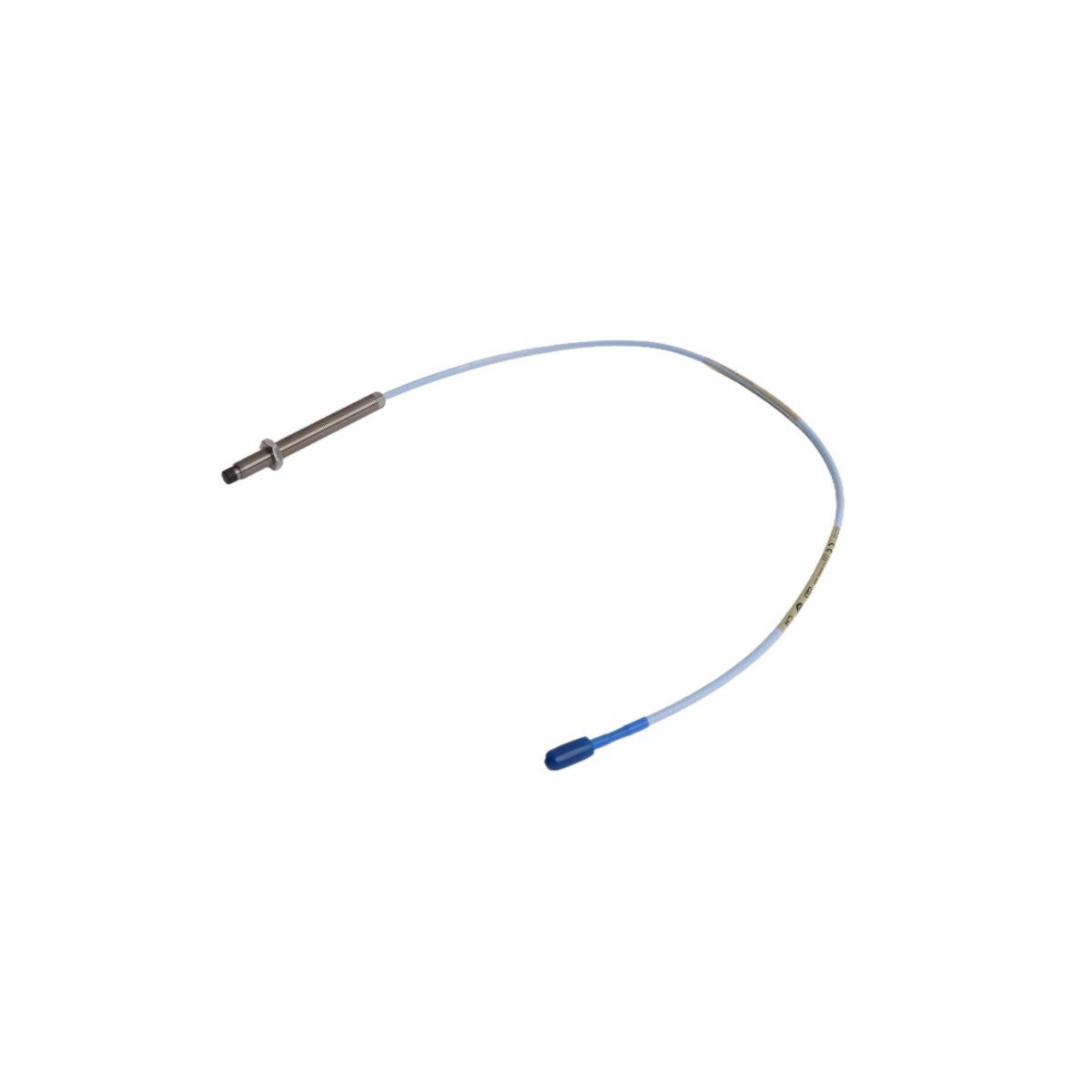

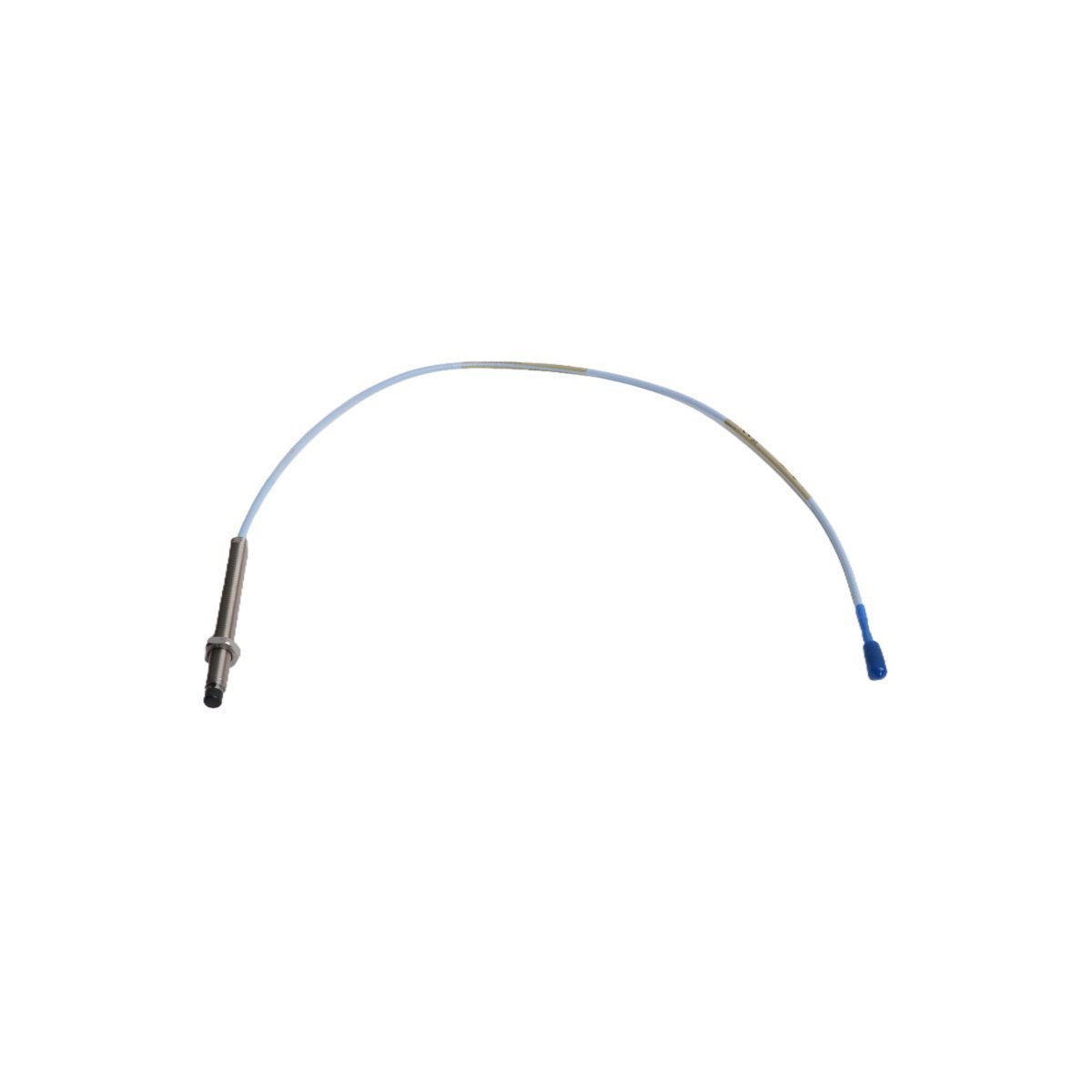

تم تكوين Bently Nevada 330103-00-10-05-02-05 (مجسات التقارب 330103) لقياس الإزاحة والاهتزاز عالي التردد في الآلات الدوارة، ويوفر تنفيذًا فعليًا مباشرًا لتحويل الإشارة القائم على التيارات الدوامية داخل أنظمة محولات 3300 XL.

مصفوفة التكوين

يشير رقم الجزء 330103-00-10-05-02-05 إلى مواصفات الأجهزة لنظام محول 3300 XL 8 مم:

• 330103: مجسات تقارب 8 مم

• 00: طول غير مسنن

• 10: طول الهيكل الإجمالي (100 مم)

• 05: الطول الإجمالي (0.5 متر)

• 02: خيار الموصل

• 05: خيار موافقة الوكالة

مواصفات الجهاز

ديناميكيات الدوار وسلامة الإشارة

يستخدم نظام المحول قياس مسبار التيار الدوامي لاكتشاف الحركة النسبية بين طرف المستشعر والهدف الموصل. لضمان بيانات ديناميكيات الدوار الصالحة، يجب على المشغلين إجراء التحقق من جهد الفجوة، واستهداف نطاق الإخراج الاسمي -10 VDC. تطبيق قمع التداخل إلزامي؛ حافظ على الحد الأدنى للفصل المادي المحدد من قبل الشركة المصنعة بين المجسات المتجاورة لمنع التداخل الكهرومغناطيسي واقتران الإشارة أثناء التشغيل المستمر للجهاز.

معلومات الطلب

• 1 × 330103 مجسات تقارب 8 مم

• 1 × غطاء واقي من الغبار للموصل

• أوراق بيانات الامتثال للتركيب والبيانات الفنية

إجراءات التركيب

• التركيب الميكانيكي: قم بتركيب جسم المجس باستخدام صامولة التثبيت المرفقة. طبق عزم إحكام يتوافق مع عمق تعشيق 5 سنون القياسي لضمان استقرار التجميع.

• معايرة الفجوة: اضبط الفجوة الهوائية الاسمية عند التوقف باستخدام مقياس فولتميتر رقمي عالي المقاومة لضمان وجود المجس ضمن نافذة التشغيل الخطية.

• التدريع: قم بإنهاء تدريع الكابل المحوري عند شريط التأريض المشترك لحامل الشاشة لتقليل الحساسية للضوضاء الكهرومغناطيسية.

• توجيه الكابلات: حافظ على فصل كابلات المحول عن خطوط التيار المتردد عالية الجهد لمنع حقن الضوضاء الاستقرائية في حلقة الإشارة.

اللوجستيات والمناولة

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• المكونات محكمة الإغلاق في عبوات صناعية مضادة للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي (ESD) والتلف المادي أثناء النقل.

الأسئلة المتكررة

• ما هي الأهداف المادية المدعومة؟ تمت معايرة المجس لصلب AISI 4140؛ يتطلب الاستخدام مع مواد موصلة أخرى منحنيات معايرة خاصة بالموقع.

• ما هي حساسية المجس؟ الحساسية الاسمية هي 7.87 فولت/مم (200 ملي فولت/ميل).

• كم مرة يجب التحقق من المعايرة؟ يتطلب التحقق من المعايرة أثناء الصيانة المجدولة للآلات أو إذا تم اكتشاف انحراف إشارة الأساس.

• هل يمكن للمجس العمل في البيئات الخطرة؟ نعم، بشرط أن يتم تركيب النظام وفقًا لمتطلبات شهادة المنطقة الخطرة المحلية.

• ما هي كابلات التمديد المتوافقة؟ فقط كابلات التمديد المحورية من سلسلة 3300 XL معتمدة للاستخدام مع نظام المحول هذا.

• ما الذي يسبب عدم استقرار جهد الفجوة؟ عادة ما يكون عدم الاستقرار ناتجًا عن تلوث موصل الكابل المحوري، أو تلف عزل الكابل، أو إنهاء التأريض غير السليم.

• كيف يتم اختبار سلامة المجس؟ يتم تقييم سلامة المجس عن طريق قياس مقاومة الكابل المحوري للحلقة والتحقق من جهد الفجوة الثابت عند مشغل المحول.

• ما هو العمر المتوقع للخدمة؟ يعتمد العمر التشغيلي على البيئة الحرارية المحيطة ومستويات الاهتزاز الميكانيكي في موقع التركيب.
