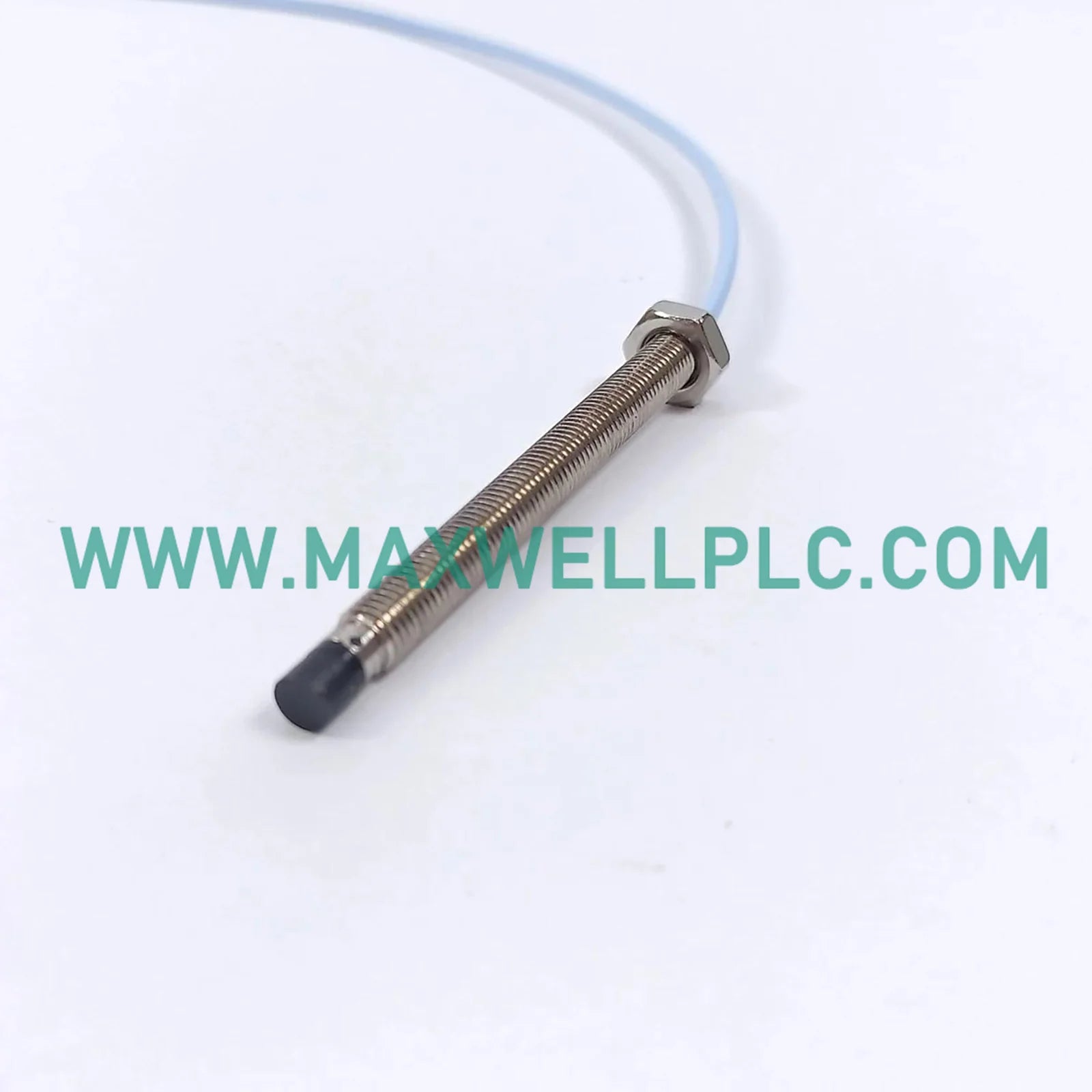

يعمل المجس Bently Nevada 330102-00-25-50-11-00، والمدرج أيضًا في الكتالوج تحت اسم 330102-00-25-50-11-00 Proximity Probe، كمكون أجهزة مخصص لقياس الإزاحة والاهتزاز دون اتصال داخل أنظمة معلومات التوربينات (TSI).

منطق تهيئة الطلب

يشير رقم الجزء 330102 إلى المسبار القياسي 3300 XL 8 مم. تمثل اللواحق السمات الفيزيائية والتركيبية التالية:

• 00: طول غير مسنن (0 مم)
• 25: الطول الكلي للغلاف (25 مم)
• 50: الطول الكلي (5.0 متر)

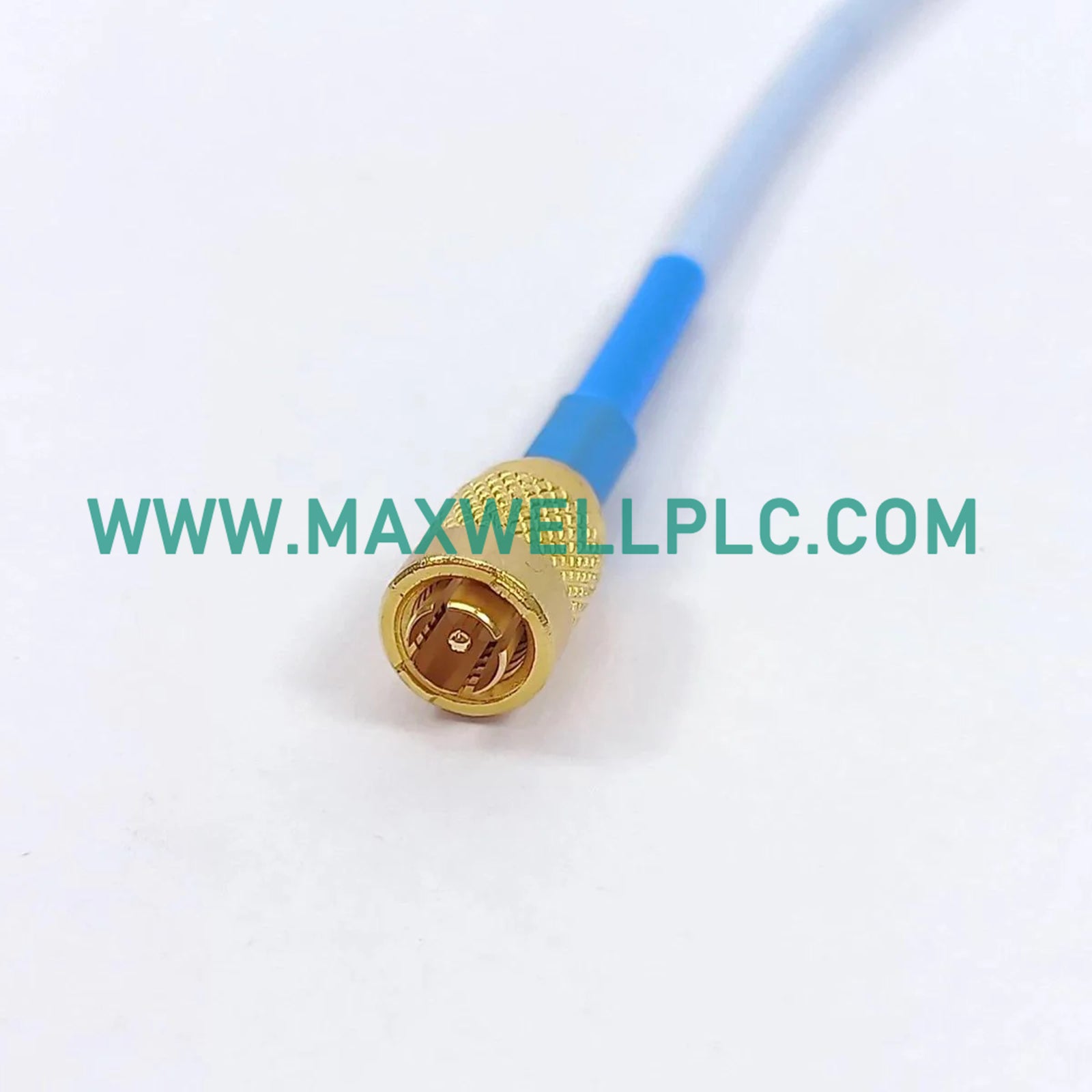

• 11: نوع الموصل (موصل ClickLoc محوري مصغر مع واقي للموصل)
• 00: موافقة الوكالة (غير مطلوبة)

مواصفات الأجهزة

سلامة الإشارة الميكانيكية وديناميكيات الدوار

يستخدم نظام 3300 XL 8 مم تحريض التيار الدوامي لتتبع موضع سطح الدوار. مطلوب قياس دقيق لمسبار التيار الدوامي للحفاظ على معيار حساسية 7.87 فولت/مم (200 ملي فولت/ميل). أثناء التشغيل الميداني، يعد التحقق من جهد الفجوة مقابل أهداف -10 فولت تيار مستمر في منتصف النطاق الميكانيكي إلزاميًا لضمان بقاء المسبار ضمن منطقته الخطية. لمنع تداخل الإشارة في التركيبات متعددة المجسات، يجب إدارة قمع التداخل عن طريق ضمان التباعد الكافي أو استخدام المجسات المعدلة التردد إذا تم اكتشاف حقول متداخلة. يؤدي عدم الحفاظ على تباعد الفجوة الصحيح إلى عدم الخطية في إشارة الخرج، مما يؤثر بشكل مباشر على دقة تحليل ديناميكيات الدوار.

معلومات الطلب

• 1 × 330102-00-25-50-11-00 3300 XL 8 مم مسبار القرب
• 1 × واقي موصل (مثبت مسبقًا)
• 1 × ورقة بيانات التثبيت وعلامة التعريف

إرشادات التثبيت

• التركيب الميكانيكي: تأكد من تثبيت المسبار في دعامة صلبة لتقليل الرنين الهيكلي. قم بتثبيت المسبار باستخدام الصواميل القفل المتوفرة، مع ضمان ما لا يقل عن 5 لفات من التثبيت لتجهيزات NPT إن وجدت.
• توجيه الكابل: احمِ الكابل المحوري من الحواف الحادة والانحناء المفرط. حافظ على نصف قطر انحناء لا يقل عن 25 مم للكابل.
• التأريض: يتم توصيل غلاف المسبار كهربائيًا بالدرع/الحماية عند الموصل. تأكد من أن هيكل الشاشة يوفر مسارًا منخفض المعاوقة للمشترك في النظام لمنع اقتران الضوضاء الكهربائية.
• إعداد الفجوة: استخدم مقياسًا للسمك أو ميكرومتر عمق لضبط الفجوة الأولية، ثم تحقق من الجهد باستخدام مقياس رقمي متعدد عند أطراف خرج Proximitor.

الأسئلة الشائعة

• هل يمكن استخدام هذا المسبار بدون كابل تمديد 3300 XL؟

  لا. نظام 3300 XL متوافق مع المعاوقة كحلقة كاملة. سيؤدي استخدام طول أو نوع كابل غير صحيح إلى انحراف التردد الرنيني وإبطال المعايرة.

• كيف أتحقق مما إذا كان المسبار يعمل بشكل صحيح؟

  قم بقياس جهد الفجوة عند أطراف خرج Proximitor. يجب أن يكون الجهد عادةً بين -2 فولت تيار مستمر و -18 فولت تيار مستمر اعتمادًا على موضع الهدف؛ يمثل -10 فولت تيار مستمر النطاق المتوسط الاسمي.

• هل طرف المسبار حساس لدرجات الحرارة العالية؟

  يتكون طرف المسبار من بولي فينيلين سلفيد (PPS). سيؤدي التشغيل فوق 177 درجة مئوية إلى تدهور مادة الطرف وتغيير الخصائص الكهربائية للمسبار وحساسيته بشكل دائم.

• ماذا يحدث إذا لامس غلاف المسبار الهدف؟

  سيؤدي الاتصال الميكانيكي إلى ضوضاء إشارة كبيرة وتلف محتمل لطرف المسبار. حافظ دائمًا على فجوة دنيا وفقًا لمتطلبات النطاق الخطي للنظام.

• هل الموصلات قابلة للاستبدال في الموقع؟

  لا. يتم تشكيل موصلات ClickLoc في المصنع على الكابل المحوري. سيؤدي قطع الكابل أو توصيله إلى تعطيل المعاوقة المميزة وإدخال انعكاسات إشارة عالية التردد.

• هل يتطلب المسبار توجيهًا محددًا للخيط؟

  يجب تثبيت المسبار بشكل عمودي على السطح المستهدف. سيؤدي عدم المحاذاة (الانحراف الزاوي) إلى إشارة مشوهة وتغيير في عامل المقياس الفعال.

• هل يمكنني استخدام هذا المسبار في البيئات تحت الماء أو عالية الضغط؟

  تم تصميم المسبار 330102 للبيئات الصناعية القياسية. تتطلب تطبيقات الضغط العالي مجسات ذات تصنيف ضغط عالٍ محدد لمنع تمزق الغلاف ودخول السوائل.

• لماذا يتم تأريض الدرع عند طرف الشاشة؟

  يجب تأريض الدرع عند طرف الشاشة لمنع إنشاء حلقة أرضية بين غلاف الجهاز ونظام المراقبة، مما قد يؤدي إلى إدخال تداخل 50/60 هرتز.
