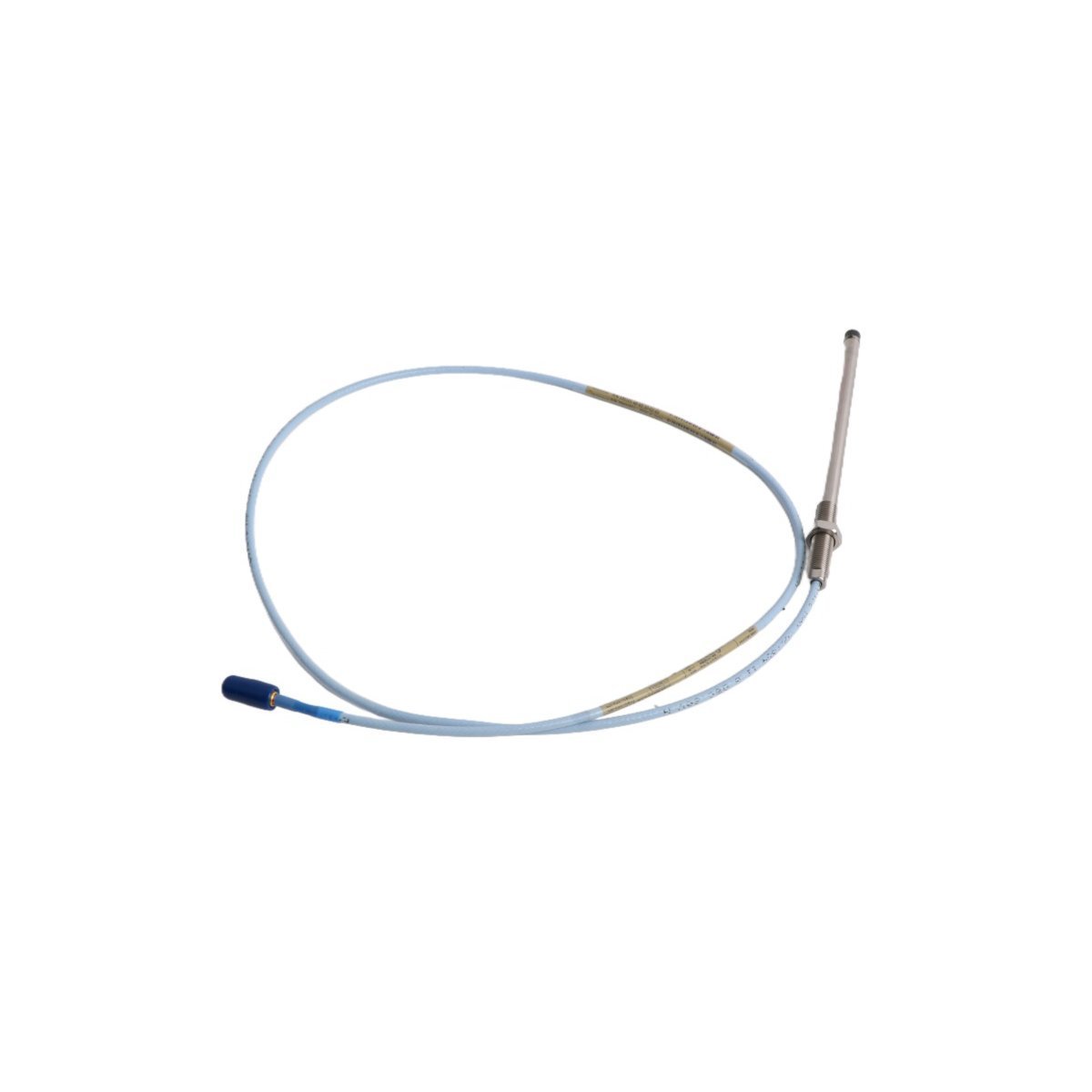

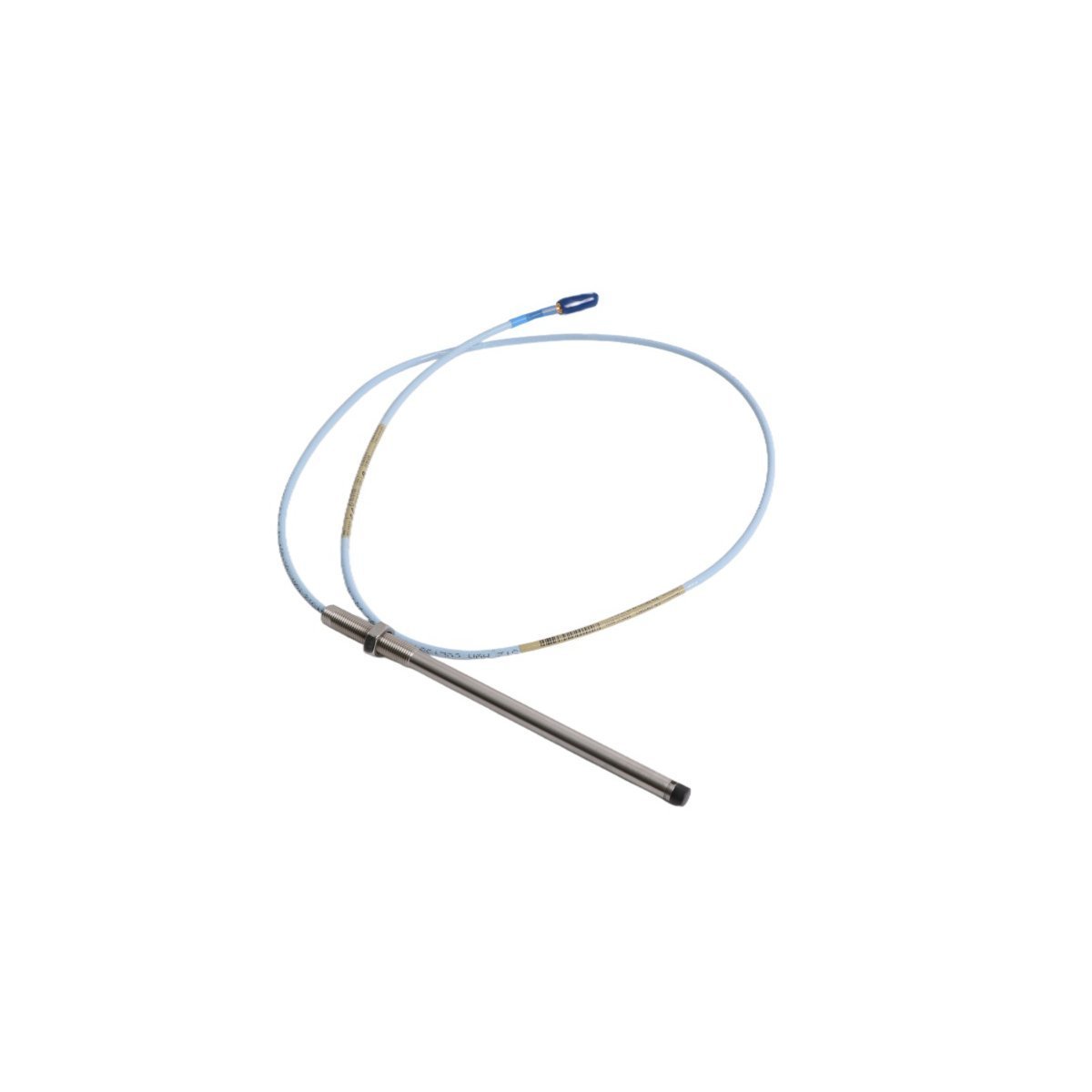

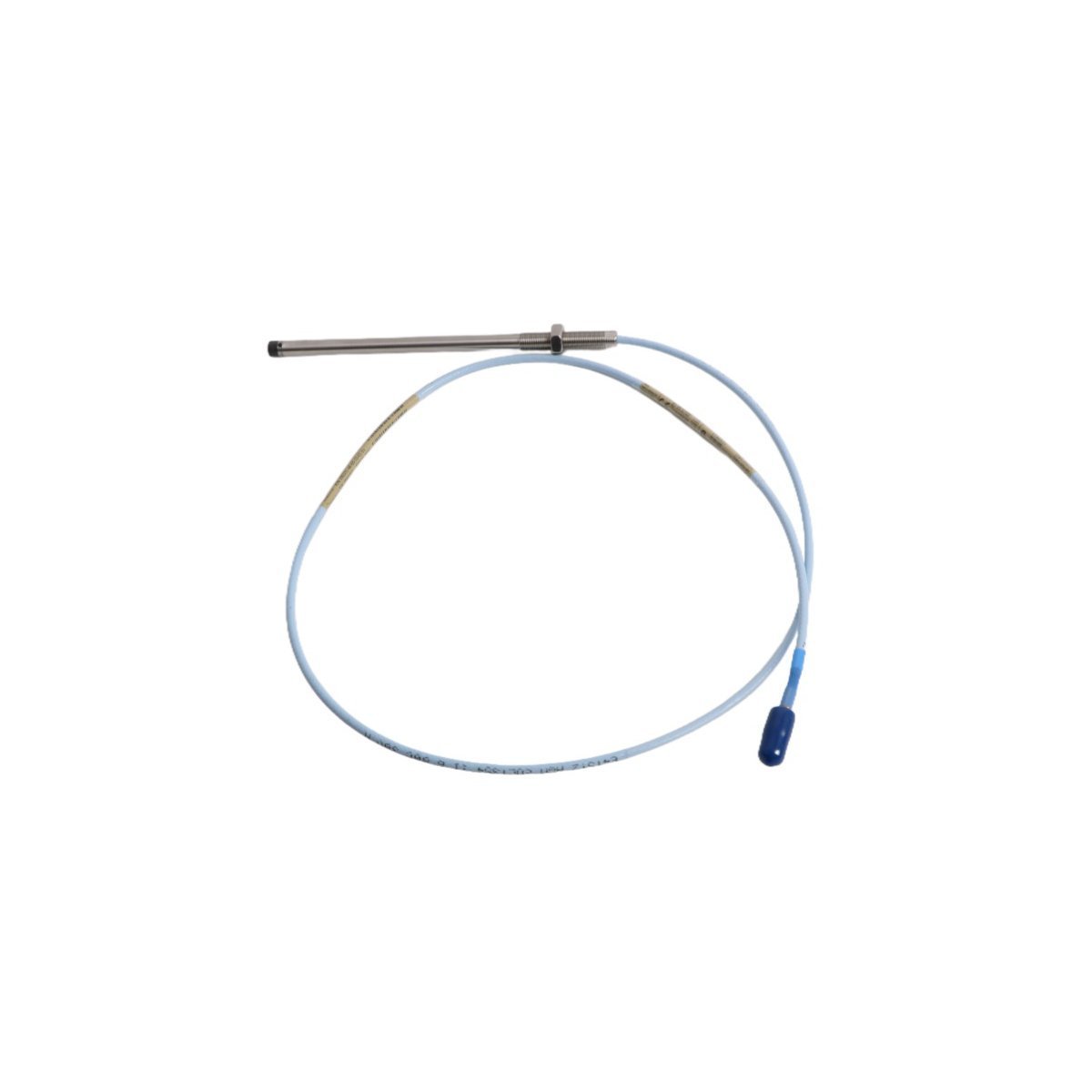

تم تكوين Bently Nevada 330101-40-60-05-02-05 (مسبار التقارب 330101) للقياس عالي التردد للاهتزاز الشعاعي والموضع المحوري في الآلات الصناعية الدوارة، ويوفر تنفيذًا مباشرًا للإزاحة الفيزيائية عبر تقنية استشعار التيار الدوامي.

تكوين لاحقة النموذج

• 330101: مسبار تقارب 3300 XL 8 مم.

• 40-60: مواصفات طول الهيكل الملولب وغير الملولب.

• 05: الطول الكلي للحالة.

• 02: واجهة موصل ClickLoc محوري مصغر.

• 05: تصنيف موافقة الوكالة (CSA/NRTL/C).

مواصفات الجهاز

المراقبة الميكانيكية والتحقق من الإشارة

يستخدم نظام محول 3300 XL تحريض التيار الدوامي لاكتشاف الإزاحة بين طرف المسبار والهدف الموصل. يتطلب تحليل ديناميكيات الدوار الدقيق التحقق الدقيق من جهد الفجوة؛ نقطة التشغيل القياسية هي فجوة مركزية اسمية تبلغ -10 VDC. للحفاظ على دقة الإشارة، يجب على الممارسين ضمان قمع التداخل من خلال الالتزام بإرشادات تباعد المسبار المعمول بها عند تثبيت عدة مستشعرات على قطر عمود واحد. تعتمد خطية الخرج على مطابقة المسبار مع المادة المستهدفة الصحيحة (فولاذ AISI 4140) والحفاظ على المعاوقة الكهربائية المناسبة من خلال كابلات التمديد المطابقة للنظام.

معلومات الطلب

• مسبار التقارب 330101-40-60-05-02-05

• موصل ClickLoc مدمج

• صواميل نحاسية قفل

• غطاء حماية الموصل

• تقرير معايرة المصنع والوثائق الفنية

إرشادات التركيب الميداني

• التركيب: قم بتثبيت المسبار في كتيفة تركيب صلبة ومؤرضة؛ وتأكد من أن الطرف عمودي على السطح المستهدف.

• إعداد الفجوة: استخدم مقياسًا دقيقًا للملمس لتحديد الفجوة الفيزيائية؛ وتحقق من جهد الخرج عند طرف مستشعر Proximitor باستخدام مقياس متعدد عالي المعاوقة.

• الكابلات: قم بتوجيه الكابلات المحورية عبر قناة معدنية مؤرضة؛ وتأكد من الحفاظ على الحد الأدنى لنصف قطر الانحناء البالغ 25 مم لمنع تحولات المعاوقة.

• التأريض: قم بإنهاء الدرع المحوري عند طرف مستشعر Proximitor فقط للقضاء على حلقات التأريض وتقليل التداخل الكهرومغناطيسي.

الأسئلة الشائعة التقنية

1. ما هي الأهداف المادية المدعومة؟

   يتم معايرة النظام في المصنع لفولاذ AISI 4140. يتطلب التطبيق على مواد بديلة تعديل عامل القياس وإعادة المعايرة الميدانية.

2. ما هي حساسية المسبار القياسية؟

   حساسية مسابر 3300 XL بقطر 8 مم هي 7.87 فولت/مم (200 ملي فولت/مل).

3. ما الذي يسبب قراءات غير مستقرة لجهد الفجوة؟

   عادةً ما تنتج القراءات غير المستقرة عن التدريع غير الصحيح للكابلات، أو حلقات التأريض الكهربائية، أو الاتصال المادي بين طرف المسبار والهدف.

4. كيف يتم التحقق من صحة المسبار؟

   يتم تأكيد الصحة من خلال التحقق من سلامة الدرع المحوري، واستمرارية الحلقة، والتأكد من أن جهد فجوة التيار المستمر يظل ضمن نطاق التشغيل الخطي المتوقع.

5. هل يمكن لهذا المسبار العمل في المناطق الخطرة؟

   تشير اللاحقة "05" إلى موافقات محددة من CSA/NRTL/C. استشر رسومات السلامة الخاصة بالموقع لمعرفة التوافق مع متطلبات المناطق الخطرة.

6. ما هي كابلات التمديد المطلوبة؟

   يجب استخدام هذا المسبار مع كابل تمديد Bently Nevada 3300 XL مزود بموصلات ClickLoc؛ سيؤدي استخدام كابلات غير مطابقة إلى أخطاء في القياس.

7. ما هو تأثير زاوية تثبيت المسبار؟

   يجب أن يكون طرف المسبار عموديًا على السطح المستهدف لضمان تجانس حقل التيار الدوامي، مما يمنع عدم الخطية في القياس.

8. هل يدعم النظام التبديل السريع؟

   لم يتم تصميم مكونات نظام المحول للتبديل السريع الكهربائي؛ يجب فصل الطاقة قبل فصل المسابر أو استبدالها.
