نظرة عامة على المنتج

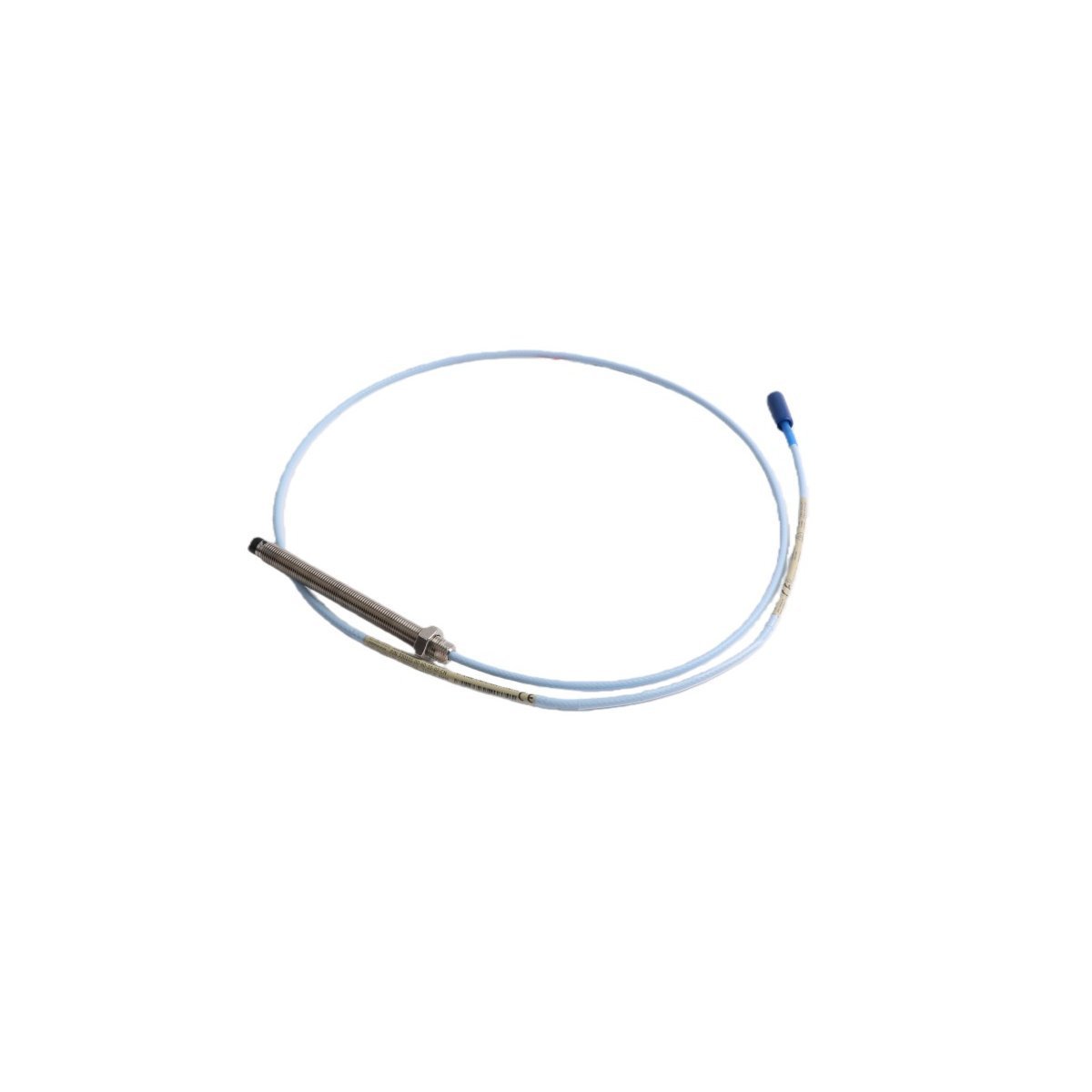

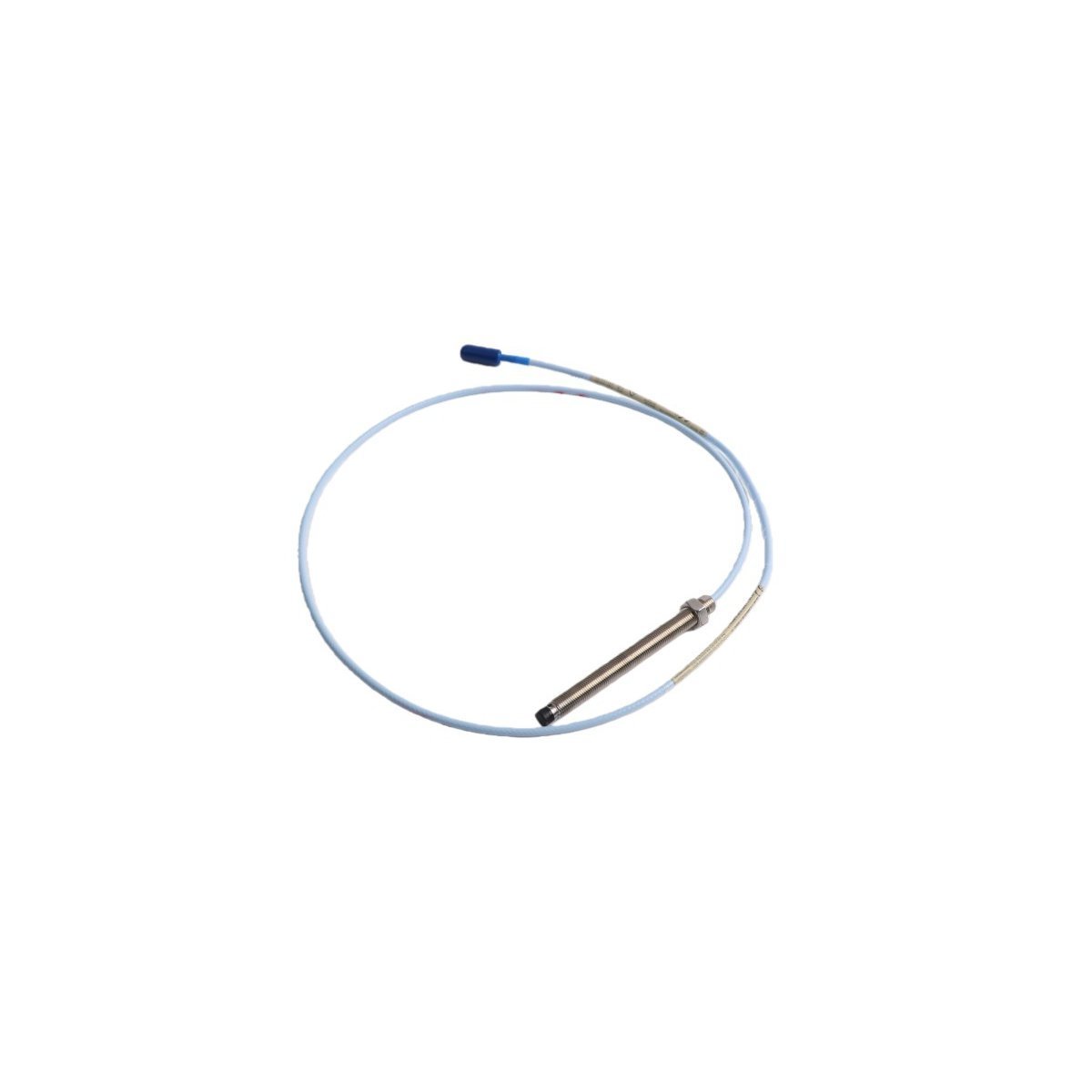

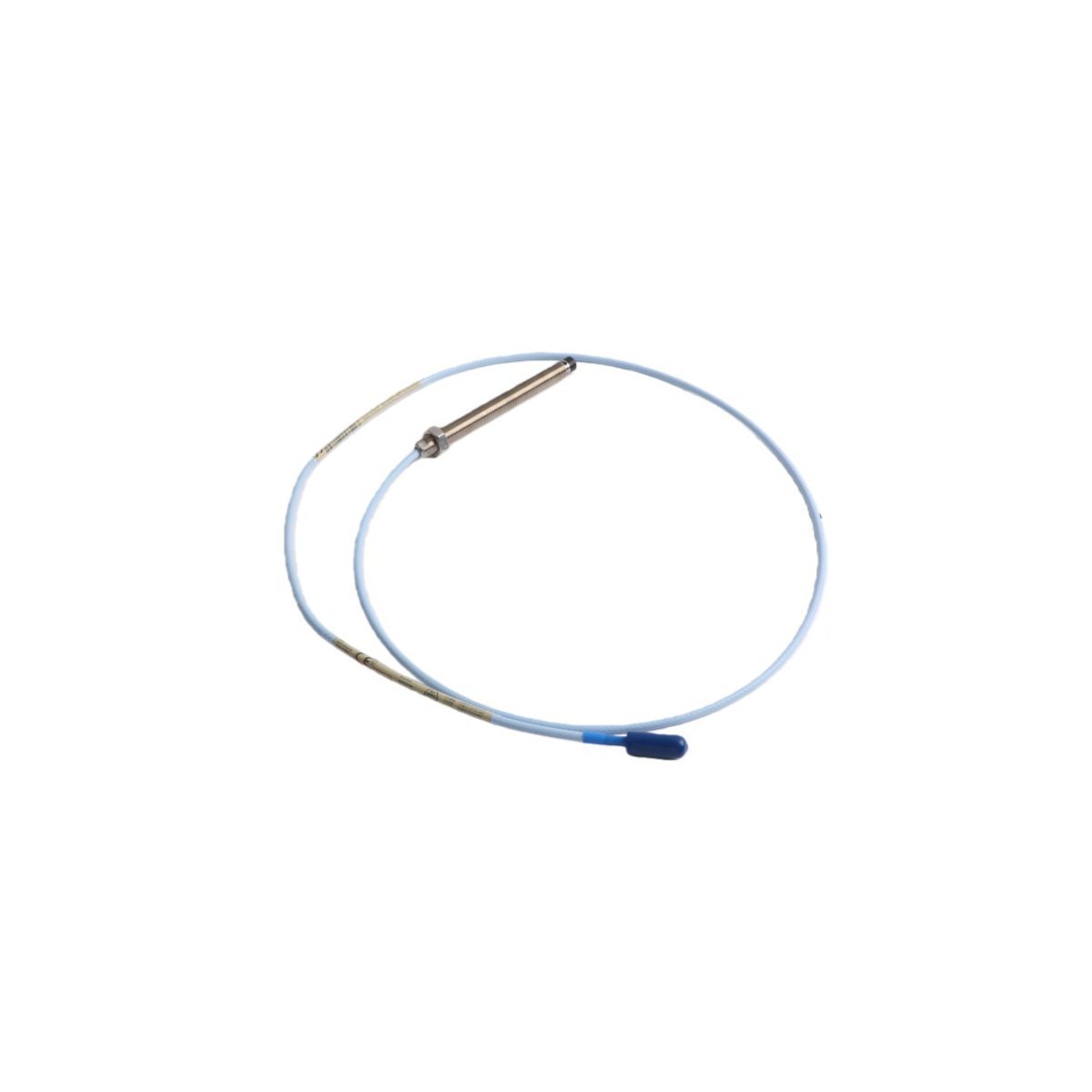

مسبار التقارب Bently Nevada 330101-00-40-10-11-05 هو مسبار تقارب عالي الدقة من نوع 3300 XL 8 مم مصمم لتلبية المتطلبات الصعبة لمراقبة اهتزاز آلات التوربينات. بصفته مكونًا أساسيًا لنظام محول Bently Nevada 3300 XL، يستخدم هذا المسبار تقنية التيار الدوامي لتوفير قياس غير تلامسي للموضع الساكن والديناميكي للعمود والاهتزاز والانحراف اللامركزي.

تم تصميم هذا المسبار لتحقيق طول العمر والاستقرار في البيئات الصناعية، ويضمن التقاط البيانات الهامة المتعلقة بديناميكيات الدوار - مثل حركة الخط المركزي للعمود وسعة الاهتزاز - بنسب إشارة إلى ضوضاء عالية. يتميز تصميمه برأس من مادة البوليفينيلين كبريتيد (PPS) المقاومة للمواد الكيميائية وعلبة فولاذية مقاومة للصدأ مدرعة، مما يوفر حماية قوية ضد التآكل الميكانيكي والإجهاد الحراري في بيئات التشحيم عالية الضغط.

المواصفات الفنية

شرح تكوين النموذج

يحدد رقم النموذج 330101-00-40-10-11-05 تكوينات ميكانيكية وكهربائية محددة:

• 330101: مسبار تقارب 8 مم، سلسلة قياسية.

• 00: طول غير مسنن (0 مم).

• 40: طول الهيكل الكلي (40 مم).

• 10: الطول الإجمالي للمسبار (1.0 متر).

• 11: نوع الموصل، ClickLoc محوري مصغر.

• 05: خيار اعتماد الوكالة، يتوافق مع معايير المناطق الخطرة الدولية.

التطبيقات النموذجية

يعتبر هذا المحول ضروريًا في المجالات الصناعية التالية:

• التوربينات البخارية والغازية: مراقبة اهتزاز العمود للصيانة التنبؤية والتوازن.

• الضواغط الطاردة المركزية: الكشف عن عدم استقرار الدوار وتآكل المحامل في مجموعات الضغط عالية السرعة.

• مولدات الطاقة الكهرومائية: تتبع الموضع المحوري وتقلبات فجوة الدوار.

• المضخات وصناديق التروس: توفير تغذية راجعة حاسمة حول صحة المكونات الدوارة لتجنب الفشل الميكانيكي الكارثي.

توافق النظام

يتوافق 330101-00-40-10-11-05 تمامًا مع مستشعر Bently Nevada 3300 XL 8 مم Proximitor. وهو مصمم للعمل كنظام كامل يتكون من المسبار وكابل تمديد ومستشعر Proximitor. يمكن أن يؤدي استخدام مكونات غير Bently Nevada داخل هذه الحلقة إلى عدم توافق المعاوقة، مما يؤدي إلى إشارة خرج غير خطية وأخطاء في المعايرة.

إرشادات التثبيت

التثبيت الصحيح ضروري لدقة بيانات الاهتزاز:

• ضبط فجوة المسبار: استخدم مقياسًا حسيًا بحجم 0.25 مم (10 ميل) لضمان صحة الفجوة الباردة بين طرف المسبار وعمود الهدف.

• مواصفات عزم الدوران: قم بإحكام ربط حامل المسبار بعزم الدوران المحدد في الدليل لمنع الارتخاء الناتج عن الاهتزاز.

• توجيه الكابل: تأكد من توجيه الكابل المحوري عبر قناة صلبة، مع إبعاده عن الكابلات عالية الجهد للتخفيف من التداخل الكهرومغناطيسي (EMI).

• حماية الموصل: ضع شحم السيليكون على موصلات ClickLoc قبل التثبيت لمنع تسرب الرطوبة والأكسدة في البيئات الرطبة.

مزايا المنتج

• سلامة إشارة فائقة: يوفر نظام 3300 XL مناعة محسنة ضد تداخل الترددات الراديوية (RFI) والتداخل الكهرومغناطيسي (EMI).

• نطاق تشغيل ممتد: قادر على الحفاظ على الأداء من -51 درجة مئوية إلى +177 درجة مئوية، مناسب لأشد بيئات العمل.

• قابلية التبادل: مصمم ليكون قابلاً للتبادل بالكامل مع جميع مكونات 3300 XL، مما يبسط إدارة المخزون وقطع الغيار للصيانة.

• هيكل متين: يمنع غلاف الفولاذ المقاوم للصدأ عالي القوة كسر الطرف، حتى في بيئات الزيت عالية الضغط.

معلومات الطلب

• مسبار التقارب Bently Nevada 330101-00-40-10-11-05.

• يتطلب كابل تمديد 330130 متوافق (بطول مطابق).

• يتطلب مستشعر 330180 أو 330181 3300 XL Proximitor متوافق.

• وثائق وشهادات معايرة مدرجة.

اللوجستيات والشحن

• المهلة الزمنية: عادة من 3 إلى 5 أيام للطلبات القياسية.

• الشحن العالمي: تدعم اللوجستيات عبر DHL، FedEx، و UPS إلى جميع المراكز الصناعية الرئيسية.

• التعبئة والتغليف: يتم شحن كل وحدة في عبوة صناعية عالية الكثافة ومضادة للكهرباء الساكنة. يوفر هذا امتصاصًا فائقًا للصدمات، ويمنع تلف التأثير الميكانيكي، ويخفف من خطر التفريغ الكهروستاتيكي (ESD) أثناء النقل.

الأسئلة المتكررة

• ما الذي يسبب جهد فجوة غير مستقر في هذا المسبار؟

  غالبًا ما يكون جهد الفجوة غير المستقر ناتجًا عن تلف طرف المسبار، أو فشل عزل الكابل، أو حلقات التأريض. تحقق من الكابل المحوري بحثًا عن التآكل المادي.

• هل يمكن للمسبار العمل في البيئات الخطرة؟

  نعم، يشير اللاحقة -05 إلى موافقات وكالة محددة للاستخدام في المناطق الخطرة. تحقق من رموز الامتثال المحلية قبل التثبيت.

• كم مرة يجب التحقق من معايرة المسبار؟

  يوصى بالتحقق السنوي من المعايرة خلال فترات التوقف المجدولة للمصنع أو كلما لوحظ تغيير كبير في مستوى الاهتزاز الأساسي.

• هل هذا المسبار متوافق مع أنظمة سلسلة 3300 الأقدم؟

  تتوافق سلسلة 3300 XL بشكل عام مع الإصدارات السابقة، ولكن يلزم معايرة شاملة للنظام عند خلط المكونات القديمة مع مسابير سلسلة XL.

• ما هي كابلات التمديد المتوافقة؟

  فقط كابلات التمديد من سلسلة 330130 مصنفة للحفاظ على تطابق المعاوقة المطلوب لنظام محول 3300 XL.

• كيف يمكنني اختبار صحة المسبار؟

  قم بإجراء اختبار فجوة ثابت عن طريق تحريك المسبار يدويًا نحو هدف موصل ومراقبة تغير جهد الخرج مقابل المنحنى الخطي المعروف.

• ما هو العمر المتوقع للخدمة؟

  يتجاوز العمر التشغيلي عادة 10 سنوات في البيئات الخاضعة للرقابة، بشرط ألا يتعرض المسبار لتأثير ميكانيكي أو تدهور كيميائي.

• هل يمكن إصلاح طرف المسبار إذا تعرض للتلف؟

  لا، المسبار عبارة عن وحدة محكمة الإغلاق؛ إذا تعرض الطرف أو الكابل لتلف مادي، يجب استبدال المسبار بالكامل لضمان سلامة القياس.
