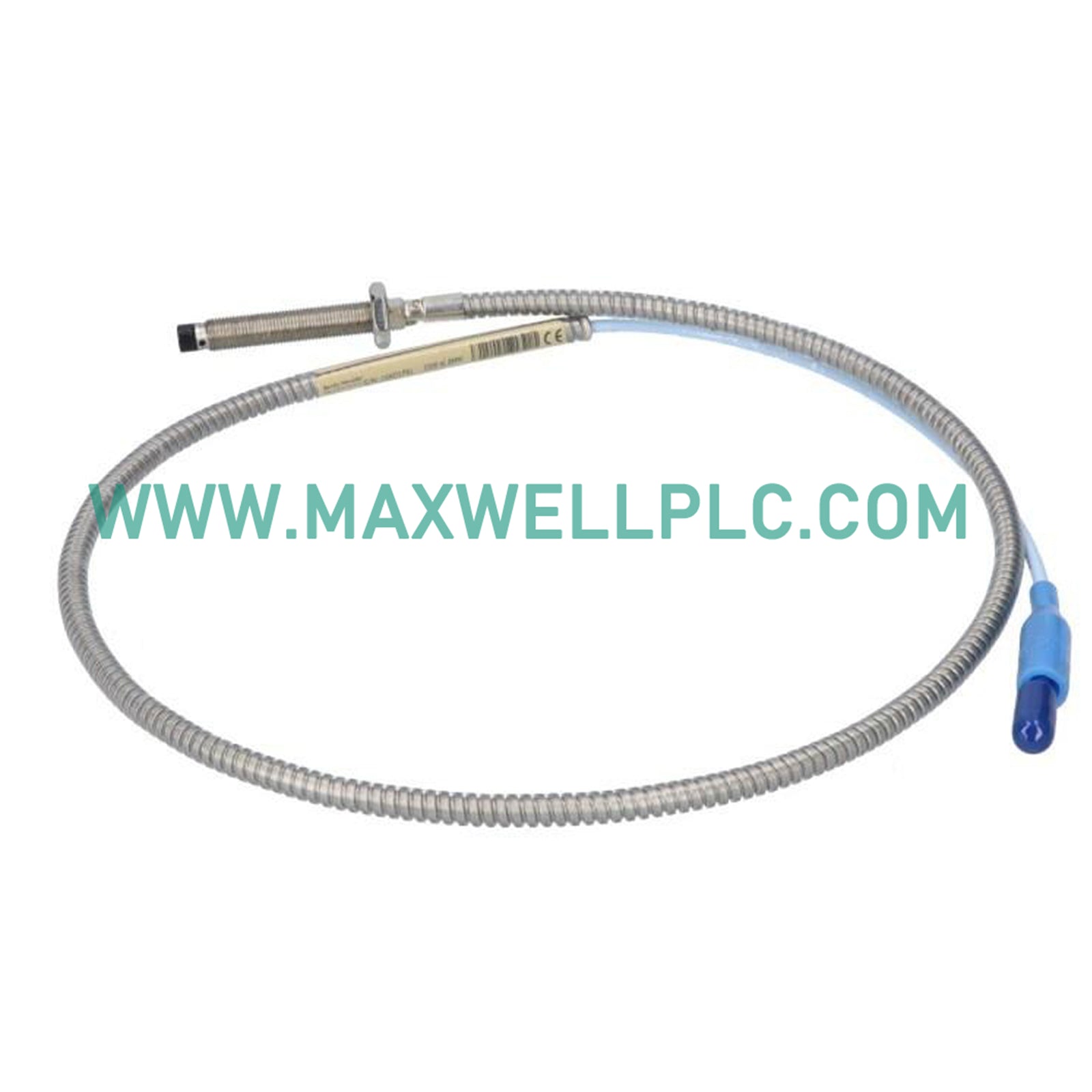

تم تكوين Bently Nevada 330101-00-40-10-01-00 (مسبار القرب 330101-00-40-10-01-00) لقياس الاهتزاز الشعاعي والموضع المحوري في أنظمة حماية الماكينة، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مصفوفة تحديد الطراز

• 330101: 3300 XL 8 mm مسبار، خيط 3/8-24 UNF.
• 00: طول غير مسنن 0.0 بوصة.
• 40: طول العلبة 4.0 بوصة.
• 10: الطول الكلي 1.0 متر.
• 01: موصل ClickLoc محوري مصغر مع واقي موصل.
• 00: لا توجد موافقات وكالة.

مواصفات الأجهزة

مقياس مسبار التيار الدوامي وديناميكيات الدوار

تم تصميم مسبار 330101-00-40-10-01-00 للعمل ضمن نظام محول 3300 XL، مما يوفر نطاقًا خطيًا يبلغ 2.0 مم (80 ميل). مطلوب مقياس مسبار التيار الدوامي الدقيق للحفاظ على الحساسية الاسمية البالغة 7.87 فولت/مم (200 ملي فولت/ميل). أثناء التثبيت، يلزم التحقق من جهد الفجوة مقابل هدف -10 فولت تيار مستمر في النطاق الخطي الأوسط لضمان بيانات ديناميكيات الدوار الدقيقة. تم تصميم طرف المسبار ودرع الكابل المتكامل لكبح التداخل، مما يقلل من تداخل الإشارة في مصفوفات المستشعرات عالية الكثافة داخل الآلات الدوارة.

معلومات الطلب

• 1 × 330101-00-40-10-01-00 مسبار قرب
• 1 × مجموعة واقي الموصل

إرشادات التثبيت المادي

• التركيب الميكانيكي
  • تأكد من تركيب المسبار في كتيفة تسمح بضبط دقيق للفجوة بين طرف المسبار والهدف.
  • استخدم صامولة قفل لتثبيت موضع المسبار بعد المعايرة لمنع الانجراف بسبب الاهتزاز الميكانيكي.
• التوصيل الكهربائي
  • وصل موصل ClickLoc بإحكام حتى يتم سماع نقرة مسموعة، مما يضمن اتصالًا منخفض المقاومة.
  • تجنب تعريض الكابل المحوري للانحناءات الحادة؛ التزم بنصف قطر انحناء لا يقل عن 30 مم للحفاظ على سلامة الإشارة.
• التأريض
  • حافظ على عزل علبة المسبار عن أرضية الماكينة إذا كان تكوين النظام يتطلب ذلك لمنع تيارات الحلقة الأرضية.

الأسئلة الشائعة

• ما هو إعداد الفجوة الاسمية لهذا المسبار؟

  يتم ضبط فجوة التشغيل القياسية عادةً على -9 فولت تيار مستمر أو -10 فولت تيار مستمر اعتمادًا على معايرة النظام والنطاق الخطي المطلوب.

• هل يمكن قص الكابل ليناسب طولًا معينًا؟

  لا. طول الكابل متطابق في المصنع مع المتطلبات الكهربائية للنظام؛ سيؤدي القص إلى تغيير الممانعة وإدخال أخطاء قياس كبيرة.

• هل طرف المسبار قابل للاستبدال؟

  لا. طرف المسبار والكابل عبارة عن تجميع واحد محكم الغلق ولا يمكن إصلاحه أو استبداله في الميدان.

• ماذا يحدث إذا لم يتم استخدام واقي الموصل؟

  يزيد عدم وجود واقي من خطر دخول الأوساخ أو السوائل الموصلة إلى الاتصال، مما يؤدي إلى عدم استقرار الإشارة أو قراءات متقطعة.

• هل يتطلب المسبار مادة مستهدفة محددة؟

  المعايرة الافتراضية هي لصلب AISI 4140. يتطلب استخدام مواد مختلفة تغييرًا في عامل القياس وإعادة معايرة النظام.

• هل يمكن استخدام هذا المسبار في بيئات الضغط العالي؟

  نعم، تم تصميم غلاف المسبار لتحمل فروق الضغط النموذجية في علب الضاغط أو التوربين، بشرط أن يكون التركيب محكمًا بشكل صحيح.

• لماذا خرج الإشارة مشبع؟

  يحدث التشبع عادةً إذا تم ضبط المسبار قريبًا جدًا من الهدف، مما يتسبب في تجاوز المستشعر لنطاق قياسه الخطي.

• كيف أتحقق من سلامة الكابل؟

  تحقق من استمرارية الموصل المركزي وتأكد من أن مقاومة الدرع قريبة من الصفر عند قياسها بمقياس أوم معاير.
