نظرة عامة على المنتج

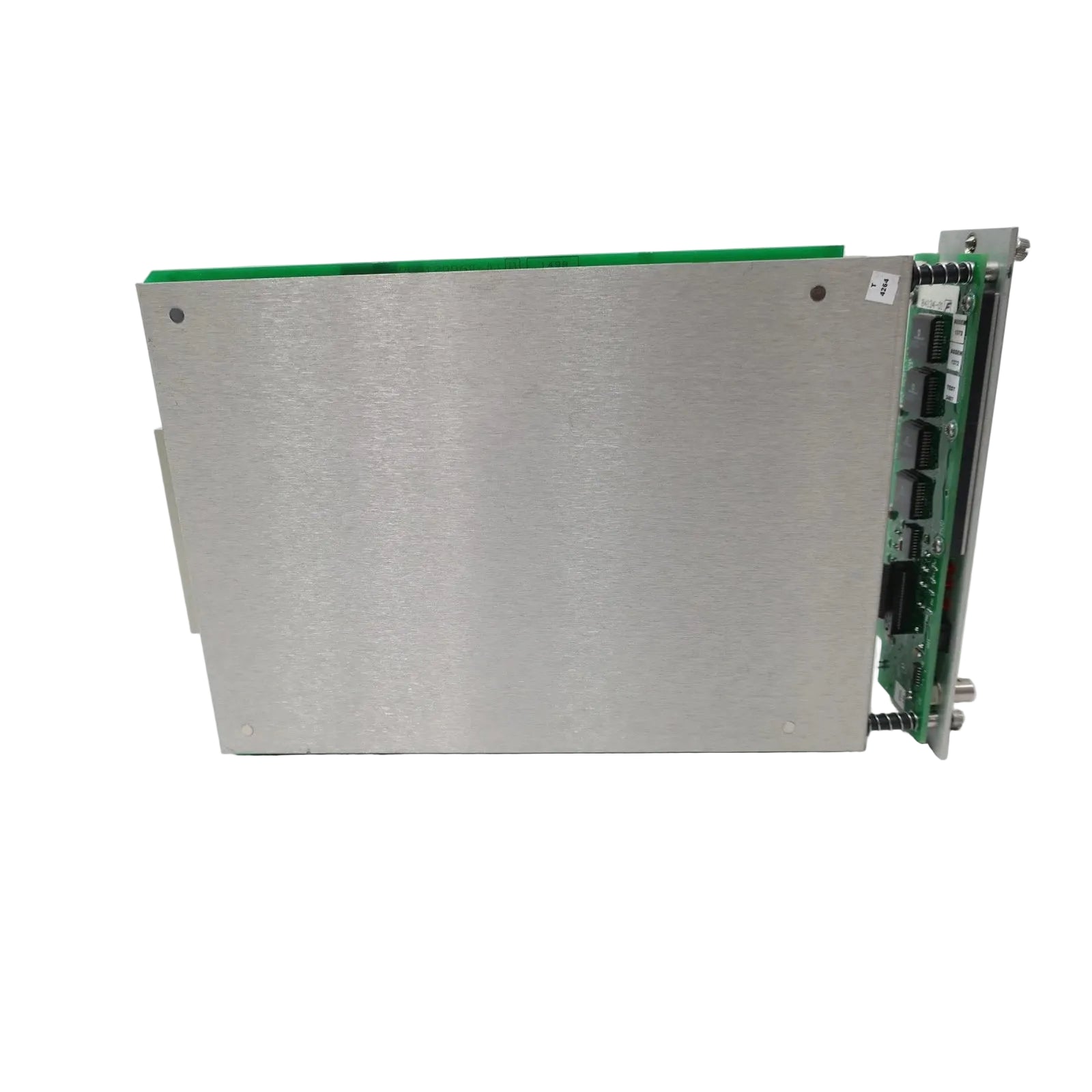

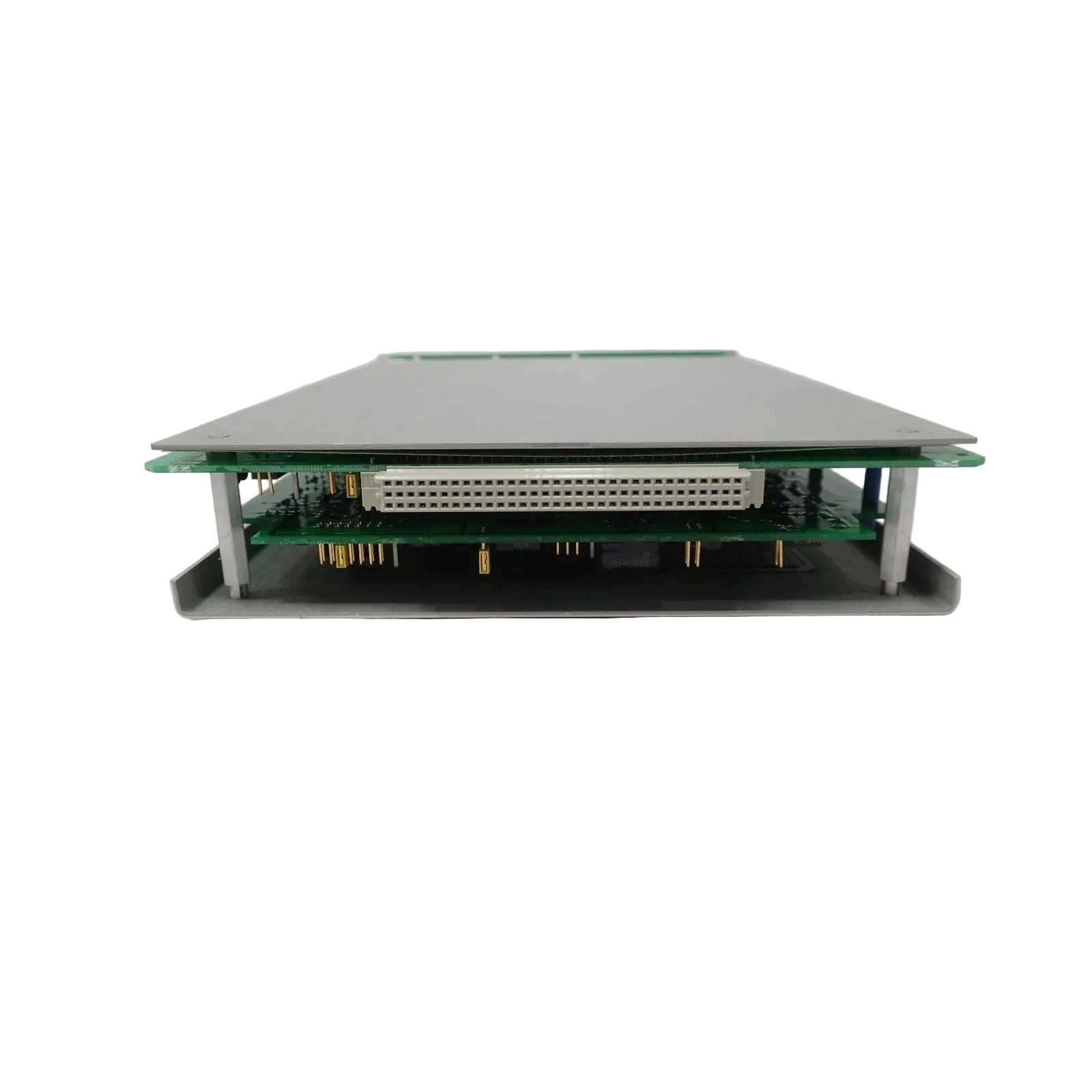

إن 3300/55-04-01-08-08-00-00-00-00 هو جهاز متخصص لمراقبة السرعة ثنائي القناة مصمم لرف سلسلة Bently Nevada 3300. توفر هذه الوحدة إشرافًا مستمرًا على مستويات الاهتزاز الزلزالي من خلال التفاعل مع محولات السرعة. وظيفتها الأساسية هي قياس الاهتزاز المطلق لأغلفة الماكينات أو المكونات الهيكلية، مما يوفر إشارات تحذير مبكرة حرجة تشير إلى اختلالات ميكانيكية أو ارتخاء أو تدهور المحمل. من خلال استخدام القنوات المزدوجة، فإنه يتيح مراقبة مستقلة أو زائدة لنقطتين متميزتين، مما يضمن حماية عالية التكامل للآلات الدوارة في البيئات الصناعية الصعبة.

البنية الأساسية للأجهزة والمواصفات الفيزيائية

• تكوين المراقبة: تتبع السرعة المستقل ثنائي القناة

• توافق إشارة الإدخال: مدمج لمحولات السرعة الزلزالية

• نطاق القياس الكامل: 0 إلى 50 مم/ث (2.0 بوصة/ث) ذروة (الخيار 04)

• دعم إدخال المحول: حساسية 20 مللي فولت/مم/ث (500 مللي فولت/بوصة/ث) (الخيار 01)

• منطق التتابع: محكم الغلق لموثوقية عالية في البيئات المتقلبة

• نقاط ضبط الإنذار: مستويات التنبيه والخطر قابلة للتعديل بالكامل لكل قناة

• الخرج التناظري: 4 إلى 20 مللي أمبير متناسبًا مع مستويات الاهتزاز المقاسة

• وزن المنتج: 1.61 كجم (3.55 رطل)

• أبعاد الوحدة: 33 سم × 20.3 سم × 5.1 سم (13 × 8 × 2 بوصة)

الاستخدامات الهندسية الأساسية

تُعد شاشة مراقبة السرعة هذه عنصرًا أساسيًا في برامج الصيانة التي تعطي الأولوية لبيانات الاهتزاز الزلزالي على قياسات التقارب. يتم استخدامها على نطاق واسع في القطاعات التالية:

• حماية المراوح الصناعية: مراقبة اهتزاز الغلاف في مراوح التبريد والعادم واسعة النطاق للكشف عن عدم توازن الشفرات.

• المضخات المركزية الثقيلة: تتبع مستويات الاهتزاز على أغلفة المضخات لمنع التلف الناتج عن التكهف.

• صيانة أبراج التبريد: الإشراف على علب التروس وإطارات المحركات في البيئات عالية الرطوبة.

• توربينات الطاقة الكهرومائية: قياس الاهتزاز الهيكلي والحركة المطلقة لأغلفة التوربينات.

• إطارات الضواغط الترددية: تحديد الارتخاء الميكانيكي وإجهادات الإطار أثناء دورات الحمل العالي.

الأسئلة الشائعة

س: ما هي فائدة استخدام جهاز مراقبة السرعة بدلاً من جهاز مراقبة الإزاحة؟

ج: تعتبر أجهزة مراقبة السرعة مثالية لقياس طاقة الاهتزاز عند الترددات المتوسطة، مما يجعلها أكثر ملاءمة للكشف عن المشكلات الهيكلية والأعطال المتعلقة بالغلاف في الآلات ذات المحامل الدوارة.

س: هل يمكن لوحدة 3300/55 هذه تشغيل المحولات مباشرة؟

ج: نعم، توفر الوحدة جهد الإثارة اللازم لتشغيل محولات السرعة الزلزالية القياسية، مما يبسط عملية التوصيل والتركيب في الموقع.

س: هل تتضمن الوحدة شاشة رقمية على اللوحة الأمامية؟

ج: تستخدم هذه السلسلة عادةً شريطًا رأسيًا من نوع LCD أو LED على اللوحة الأمامية لتوفير بيانات الاهتزاز وحالة الإنذار في الوقت الفعلي للمشغلين المحليين.

س: هل 3300/55-04-01-08-08-00-00-00-00 مناسبة للمواقع الخطرة؟

ج: تم تصميم الجهاز نفسه للاستخدام الصناعي، ولكن للبيئات الخطرة، يجب استخدامه بالاقتران مع حواجز السلامة المناسبة أو داخل حاوية مقاومة للانفجار معتمدة.

س: ماذا يحدث للمرحلات إذا فقدت إشارة المحول؟

ج: يتميز جهاز المراقبة بمنطق حالة "غير موافق". إذا فقدت الإشارة، فستتغير حالة مرحل OK، ويتم عادةً تثبيط مرحلات التنبيه/الخطر لمنع تعطل الجهاز بشكل خاطئ.
