نظرة عامة على المنتج

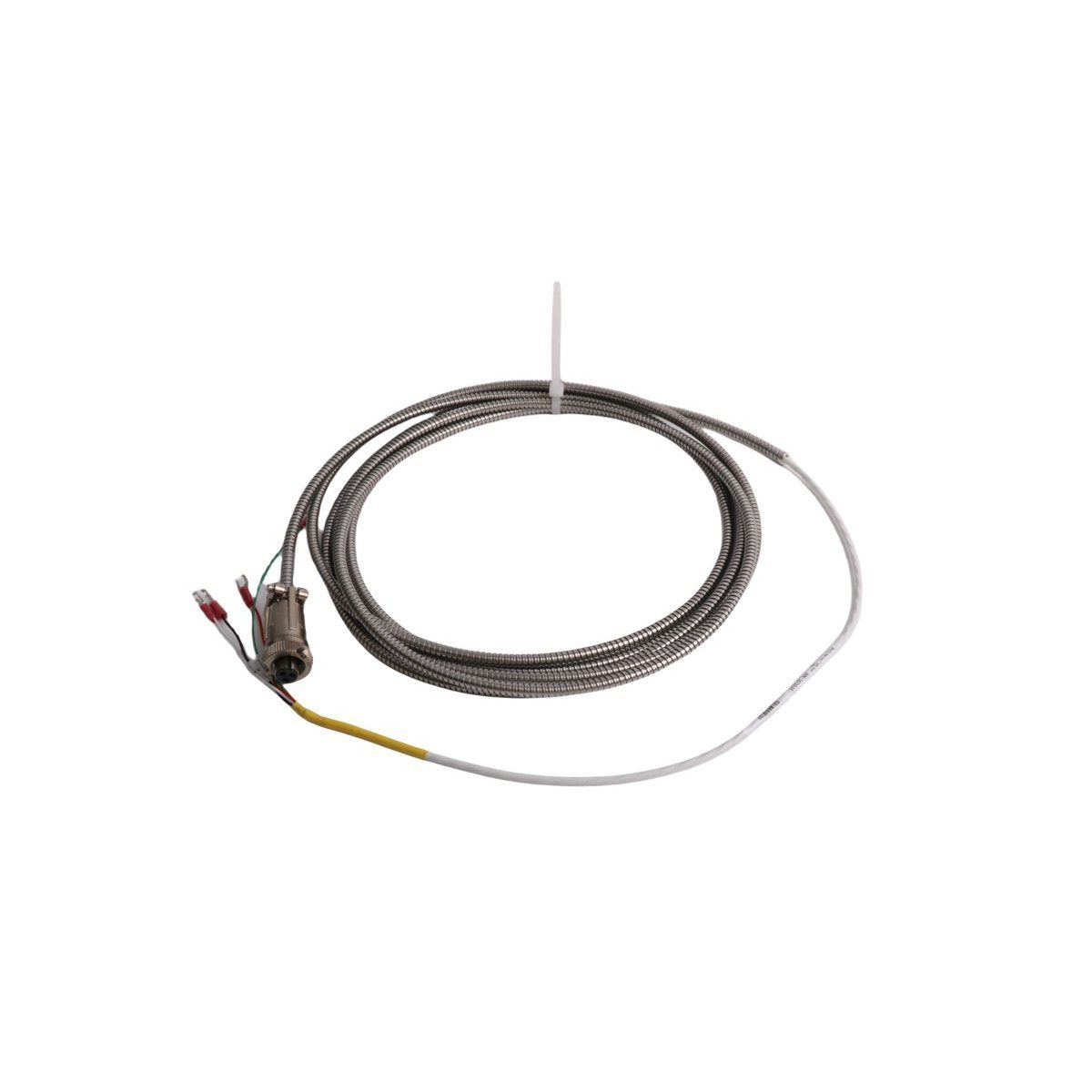

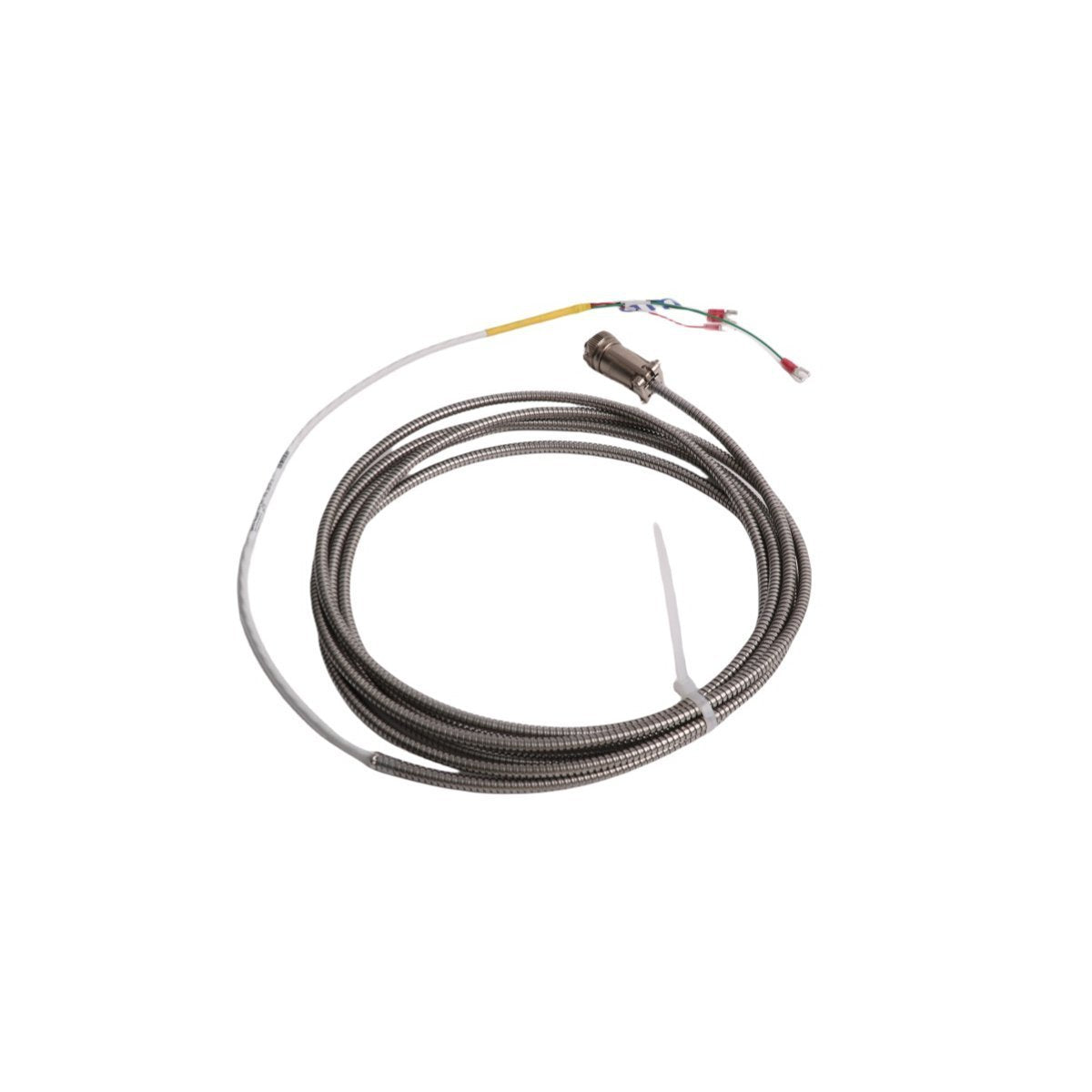

يعمل Bently Nevada 16710-45 كوصلة نقل إشارة عالية التكامل ضمن بيئات حماية الآلات الحيوية. يتصل كابل التوصيل البيني شديد التحمل هذا مباشرة بين أنظمة محولات الطاقة المتقدمة ورفوف المراقبة المركزية، مثل سلسلة Bently Nevada 3500 أو أنظمة التحكم الموزعة (DCS) على مستوى المصنع. يحافظ على استمرارية البيانات الخالية من الأخطاء للاهتزاز الشعاعي الديناميكي، وموضع الدفع المحوري، ومقاييس تمدد الغلاف التي يتم التقاطها من التوربينات عالية السرعة، والضواغط الحيوية، والمحركات الحثية الضخمة. من خلال تنفيذ دروع كهرومغناطيسية فائقة وموصلات منخفضة التوهين، يمنع الكابل تدهور الإشارة عبر مسافات مادية واسعة. يُمكّن تدفق البيانات القوي هذا مشغلي المصنع من تنسيق تقييم تشخيصي دقيق في الوقت الفعلي، ودعم تكامل نظام إيقاف التشغيل في حالات الطوارئ (ESD)، والقضاء على التوقف الكارثي للآلات من خلال الإشراف الموثوق به على الصيانة القائمة على الحالة.

هندسة الكابلات والخيارات

تستخدم Bently Nevada تكوينات أبجدية رقمية محددة لتحديد المعلمات الهيكلية الدقيقة والطول الأبعاد لحلول التوصيل البيني الأساسية.

النموذج الأساسي 16710

يحدد هذا التعيين الأساسي كبل توصيل بيني محمي متعدد الموصلات عالي الأداء مصمم خصيصًا لربط صناديق وصلة محولات الطاقة المحلية بشاشات حماية الآلات البعيدة.

تعيين الطول (-45)

يشير اللاحقة 45 إلى طول كابل مادي محدد يبلغ 45 قدمًا (حوالي 13.7 مترًا)، مما يسمح بتوجيه المسار لمسافات طويلة عبر الطوابق الوسيطة وصواني الكابلات المعقدة دون الحاجة إلى وصلات وسيطة.

درع العزل الداخلي

تستخدم المصفوفة الداخلية الأساسية عزلًا من البوليمر الفلوري عالي العزل الكهربائي مقترنًا بدرع مضفر مستمر من الألومنيوم/البوليستر، مما يزيل التداخل الكهرومغناطيسي وتردد الراديو (EMI/RFI) على طول مسار الإشارة بأكمله.

الغلاف الواقي الخارجي

يغطي غلاف خارجي شديد التحمل ومقاوم للزيت ومقاوم للهب الموصلات الداخلية، ويحمي قلب الإرسال من التدهور المادي الناجم عن السوائل الصناعية العدوانية وزيوت القطع والتآكل الميكانيكي.

خصائص الأداء الفيزيائية والكهربائية

متطلبات النشر في الموقع

تفرض عملية التركيب في الموقع دقة الإشارة على المدى الطويل. يجب على الفنيين فرض نصف قطر انحناء أدنى يبلغ 76 ملم (3.0 بوصات) أثناء عمليات السحب الدائمة في الأنابيب لمنع سحق الدرع المضفر الداخلي أو التسبب في تغييرات في المعاوقة المحلية. قم بتوجيه الكابل من خلال قنوات معدنية مخصصة مؤرضة منفصلة عن خطوط الطاقة AC عالية الجهد لعزل إشارات محول الطاقة الدقيقة الجهد من التداخل الحثي.

قم بإنهاء سلك التصريف الخارجي بدقة عند عقدة واحدة فقط، ويفضل أن يكون ذلك عند شريط طرف التأريض لرف المراقبة 3500، للقضاء على حلقات التأريض الإشكالية. عند تمرير الكابلات عبر مناطق العمليات الخطرة، تأكد من إغلاق جميع التوصيلات بإحكام داخل صناديق التوصيل المقاومة للانفجار. تحقق دائمًا من إحكام ربط براغي كتلة الأطراف بإحكام لمنع تنبيهات أعطال النظام المتقطعة "Not OK" خلال فترات اهتزاز الآلة الهيكلي الشديد.

تكامل نظام المؤسسة

يُظهر كابل التوصيل البيني هذا قدرة استثنائية على البقاء عند تعرضه لظروف التشغيل القاسية في محطات توليد الطاقة، ومصانع البتروكيماويات، وبيئات التكرير الثقيلة. يتحمل بسهولة التعرض المستمر للحرارة الشديدة، والأبخرة المحيطة المسببة للتآكل، وتسرب الرطوبة. صُمم هذا الكابل للتكامل السلس في الحلقة، وينقل إشارات نظيفة ومنخفضة المعاوقة من أجهزة الإشراف على التوربينات (TSI) الحيوية مباشرة إلى منصات أتمتة العمليات مثل Honeywell Experion PKS أو Siemens S7. يضمن ذلك تلقي برنامج إدارة أصول المصنع الخاص بك لبيانات ديناميكية دقيقة وخالية من التذبذب لرسوم بيانية تشخيصية في الوقت الفعلي.

مواصفات الطلب وعناصر الكرتون

تحتوي كل شحنة مشتريات محددة على عناصر الأجهزة الضرورية لحلقات الأسلاك القياسية من نقطة إلى نقطة. يتضمن صندوق المصنع ما يلي:

(1) كابل توصيل بيني محمي Bently Nevada 16710-45 الأصلي مقطوع مسبقًا بطول 45 قدمًا.

(2) أكمام عزل الأسلاك المثبتة في المصنع وأسلاك الموصلات الجاهزة للتوصيل.

(3) علامات مميزة ممتازة تشير إلى اتجاه رقم الطراز الدقيق لتتبع الأصول بسهولة.

(4) وثائق الامتثال الكاملة للمواد جنبًا إلى جنب مع شهادة ضمان الجودة من الشركة المصنعة.

معايير اللوجستيات وعمليات الإرسال

يمنح إطار عمل التوزيع العالمي الخاص بنا الأولوية للشحن السريع والآمن إلى منشأتكم الصناعية.

نافذة إرسال اللوجستيات

يتم شحن شحنتكم في غضون 2-7 أيام عند اكتمال الدفع، بالاعتماد على شركات الشحن العالمية المرموقة مثل DHL أو FEDEX أو UPS لضمان التتبع الآلي ومعالجة الجمارك الدولية السريعة.

بروتوكولات التخزين الوقائي

نقوم بتعبئة جميع عناصر البنية التحتية الصناعية داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة وكتل تثبيت من الفوم عالي الكثافة، مما يزيل قوى الصدمات المادية ومخاطر الكهرباء الساكنة التي تواجه أثناء النقل البري أو الجوي.

تشخيص دعم الهندسة

السؤال الأول: هل يمكنني قص كابل 16710-45 إلى طول أقصر أثناء التثبيت في الموقع؟

الإجابة الأولى: نعم، يمكنك قص كابل التوصيل البيني هذا ليناسب متطلبات التصميم الخاصة بك. ومع ذلك، يجب عليك تقشير الغلاف الخارجي بعناية، وسحب الضفيرة الواقية، وتوصيل الموصلات الداخلية مع عروات الكبس المطابقة، مع التأكد من عدم إدخال فجوة غير محمية أطول من 25 مم بالقرب من كتلة الطرفية.

السؤال الثاني: ما نوع إشارات المراقبة التي يدعمها كابل التوصيل البيني هذا؟

الإجابة الثانية: يتعامل هذا الكابل بسهولة مع إشارات التيار المتردد والتيار المستمر ذات الجهد المنخفض من مجسات القرب، وأجهزة استشعار السرعة، ومقياس التسارع، وينقل أشكال موجات الاهتزاز الخام وفروق جهد الفجوة دون تشويه التردد.

السؤال الثالث: لماذا يفتقر هذا الطراز إلى طبقة قناة خارجية مدرعة؟

الإجابة الثالثة: يستخدم 16710-45 غلاف FEP شديد التحمل وعالي المرونة ومحسّن للتوجيه من خلال قنوات معدنية مخصصة أو صواني كابلات مغلقة. إذا كان تطبيقك يعرض الكابل مباشرة للتأثيرات الخارجية أو الحطام، فقم بتوجيهه داخل قناة مرنة مانعة للسوائل للحماية الإضافية.

السؤال الرابع: كيف يتعامل الكابل مع الضوضاء الكهرومغناطيسية من الآلات الثقيلة القريبة؟

الإجابة الرابعة: يتضمن الكابل ضفيرة نحاسية معلبة عالية الكثافة ودرعًا من الألومنيوم يمنع الموجات الكهرومغناطيسية الشاردة، ويصرفها بأمان إلى أرضية الرف للحفاظ على مسارات الإشارة الداخلية خالية من الضوضاء.
