نظرة عامة على المنتج

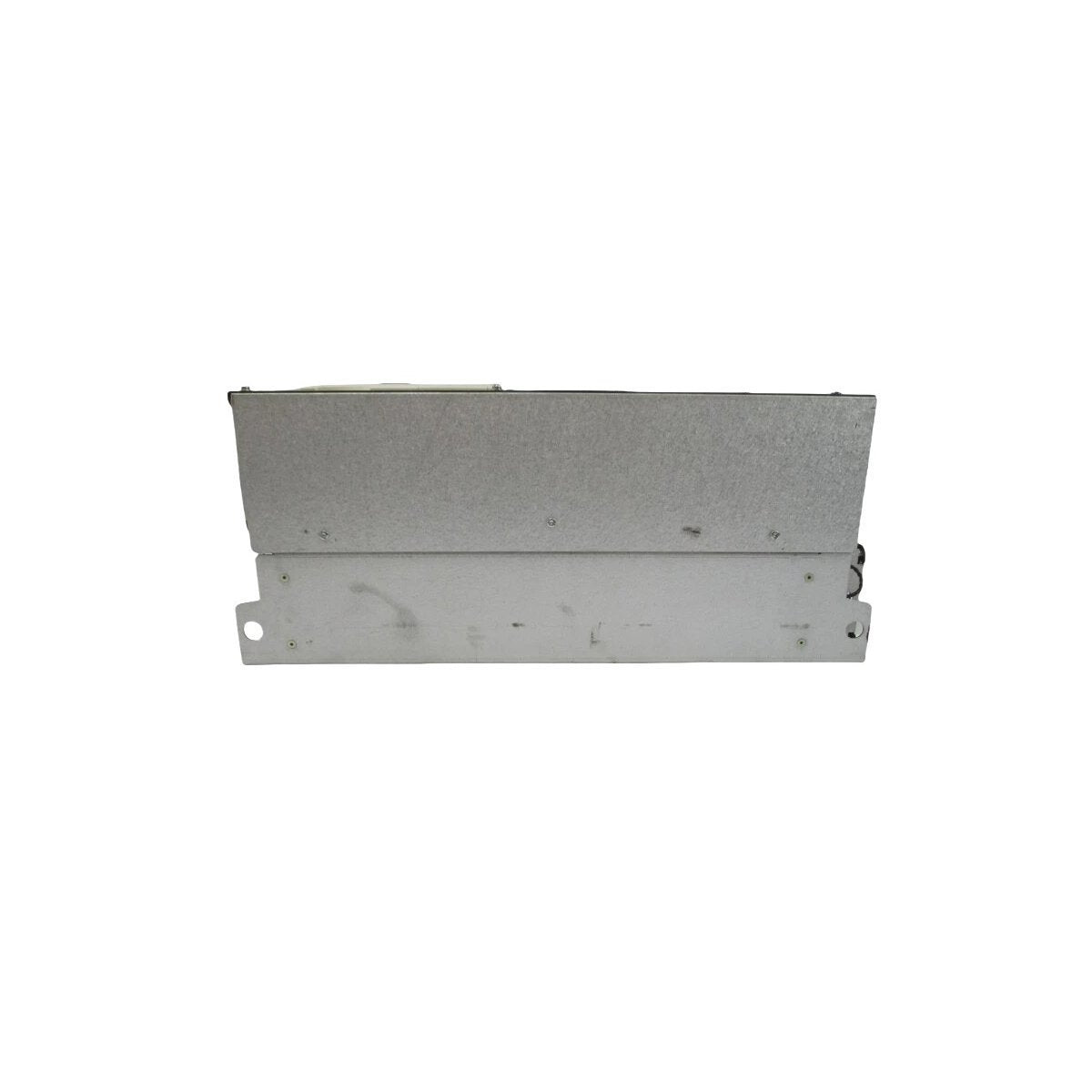

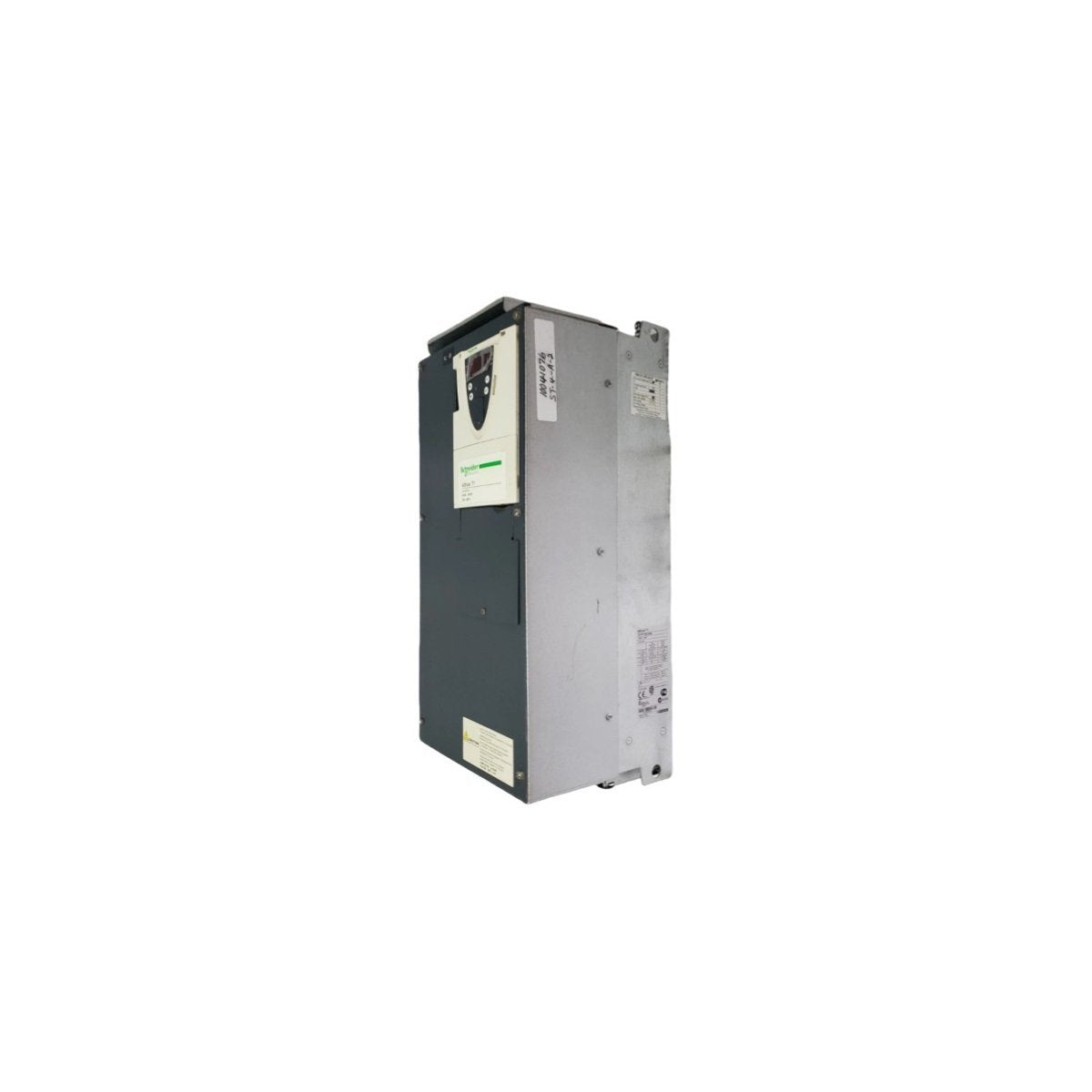

إن Schneider Electric ATV71HD45N4Z هو عاكس تردد عالي السعة بقدرة 45 كيلو وات (60 حصانًا) من سلسلة Altivar 71، مصمم لتوفير تحكم فائق في عزم الدوران للمحركات اللامتزامنة ثلاثية الأطوار للخدمة الشاقة. هذا المحرك هو نسخة متخصصة من نوع "Z"، مصمم للاندماج السلس في معماريات التحكم المركزية حيث تكون الاتصالات عن بعد ذات أولوية على أجهزة العرض المحلية. يعمل ATV71HD45N4Z ضمن نطاق 380-480 فولت، ويتفوق في إدارة تطبيقات عزم الدوران الثابت والأحمال ذات القصور الذاتي العالي. يضمن التحكم المتطور في تدفق المتجه أن تحافظ الآلات الصناعية على ذروة الأداء وكفاءة الطاقة حتى في ظل الإجهاد الميكانيكي المتقلب، مما يوفر استجابة حتمية لخطوط الإنتاج ذات المهام الحرجة.

أداء الأجهزة والسمات التقنية

• تقدير الطاقة 45 كيلو وات / 60 حصان

• مصدر الجهد 380 فولت إلى 480 فولت تيار متردد (ثلاثي الأطوار)

• خوارزميات التحكم في المحرك تحكم متجه التدفق بدون حساس، نسب V/Hz بنقطتين وخمس نقاط، وتكيف الطاقة (ENA)

• الإدارة الحرارية تبريد قسري بالحمل الحراري عالي الكفاءة مع مبادل حراري مدمج عالي الكتلة

• التوافق الكهرومغناطيسي فلتر EMC مدمج من الفئة A لتقليل الضوضاء والتداخل الكهربائي

• تردد الخرج 0.1 إلى 599 هرتز

• الحمل الزائد العابر القدرة على توفير ما يصل إلى 160% من عزم دوران المحرك الاسمي لمدة 60 ثانية

• متغير التكوين يُورد بدون لوحة رسومية (إصدار Z) لتفضيل الاتصال الآلي بالناقل

• ميزات الحماية حماية من فشل الطور، حماية حرارية مدمجة للمحرك، وتصنيف تيار القصر (SCCR)

• الوزن الفعلي 44 كجم (ملاحظة الوزن الصناعي القياسي لفئة 45 كيلو وات؛ 1.9 كجم يشير إلى منطق تصنيف الشحن)

• بلد المنشأ فرنسا

الفائدة الصناعية والتطبيقات الاستراتيجية

يعد ATV71HD45N4Z حجر الزاوية للأتمتة واسعة النطاق حيث تكون الطاقة العالية والتنظيم الدقيق للمحرك إلزاميًا:

الرفع والرفع الثقيلمحسّن لرافعات الجسر والرافعات الصناعية، مما يوفر تحكمًا دقيقًا في عزم الدوران عند سرعة صفر لضمان التعامل السلس مع الحمل وإزالة الانزلاق الخلفي أثناء تحرير الفرامل.

عمليات البثق والخلطالحفاظ على سرعة دوران ثابتة لخلاطات المواد الكيميائية عالية اللزوجة وآلات بثق البلاستيك. تعوض الخوارزميات المتقدمة للمحرك عن تغيرات الحمل، مما يضمن اتساق المنتج ويحمي مجموعة القيادة من التعب الميكانيكي.

أنظمة النقل ذات السعة العاليةإدارة سيور النقل لمسافات طويلة في التعدين أو مناولة المواد السائبة. يدعم المحرك تشغيل الكابلات الطويلة ويوفر تسارعًا متزامنًا لمنع تمدد الحزام والإجهاد الميكانيكي.

الطرد المركزي والمراوح الصناعيةتنظيم معدات الدوران عالية القصور الذاتي حيث يكون التباطؤ والفرملة المتحكم فيهما أمرًا بالغ الأهمية للسلامة. تقلل أوضاع توفير الطاقة المدمجة تكاليف التشغيل في أنظمة التدفئة والتهوية وتكييف الهواء واسعة النطاق.

الكسارات والمطاحنتوفير عزم دوران بدء تشغيل عالٍ لآلات تقليل المواد الثقيلة، مما يضمن قدرة المحرك على اختراق المقاومة الأولية دون تعثر دائرة الحماية الكهربائية.
