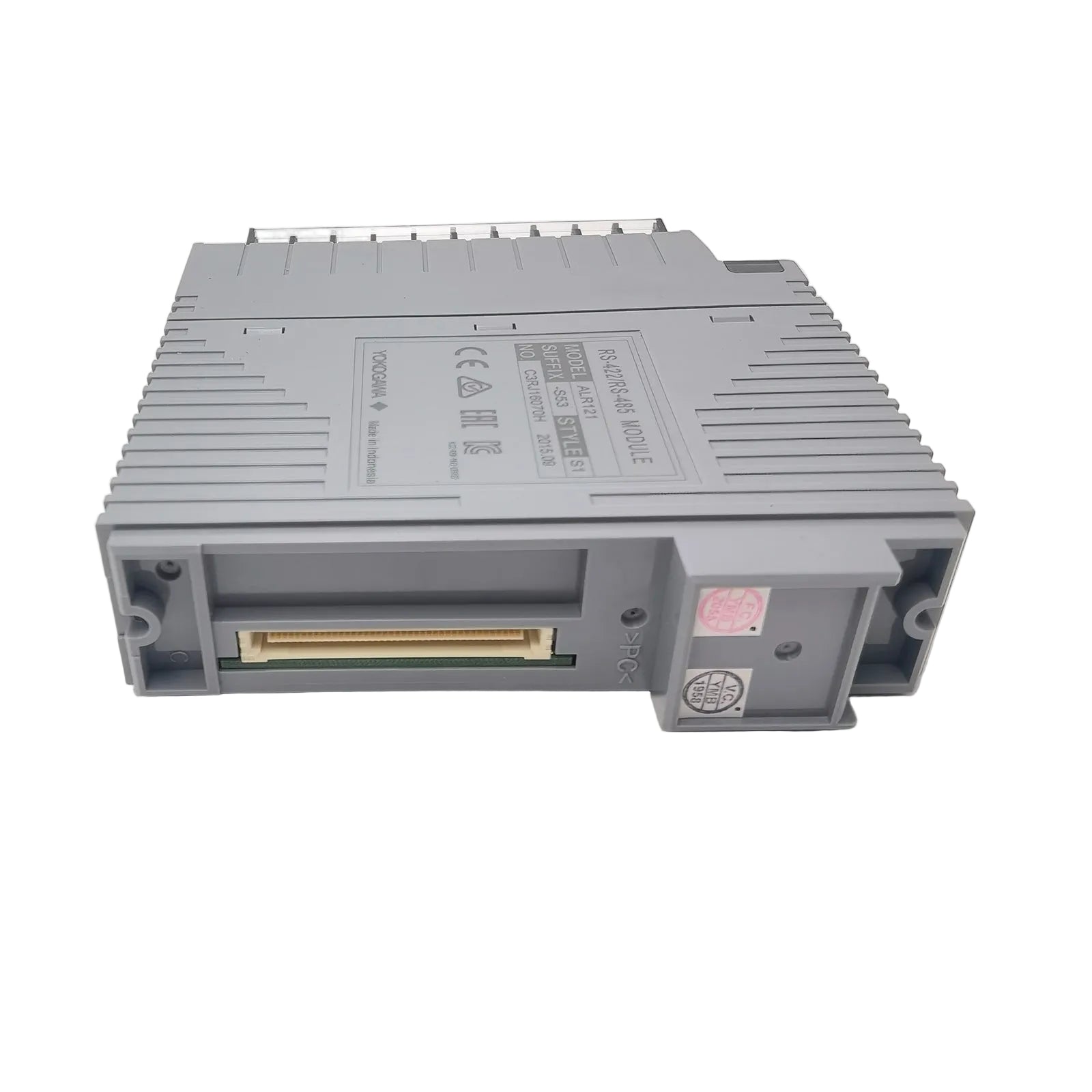

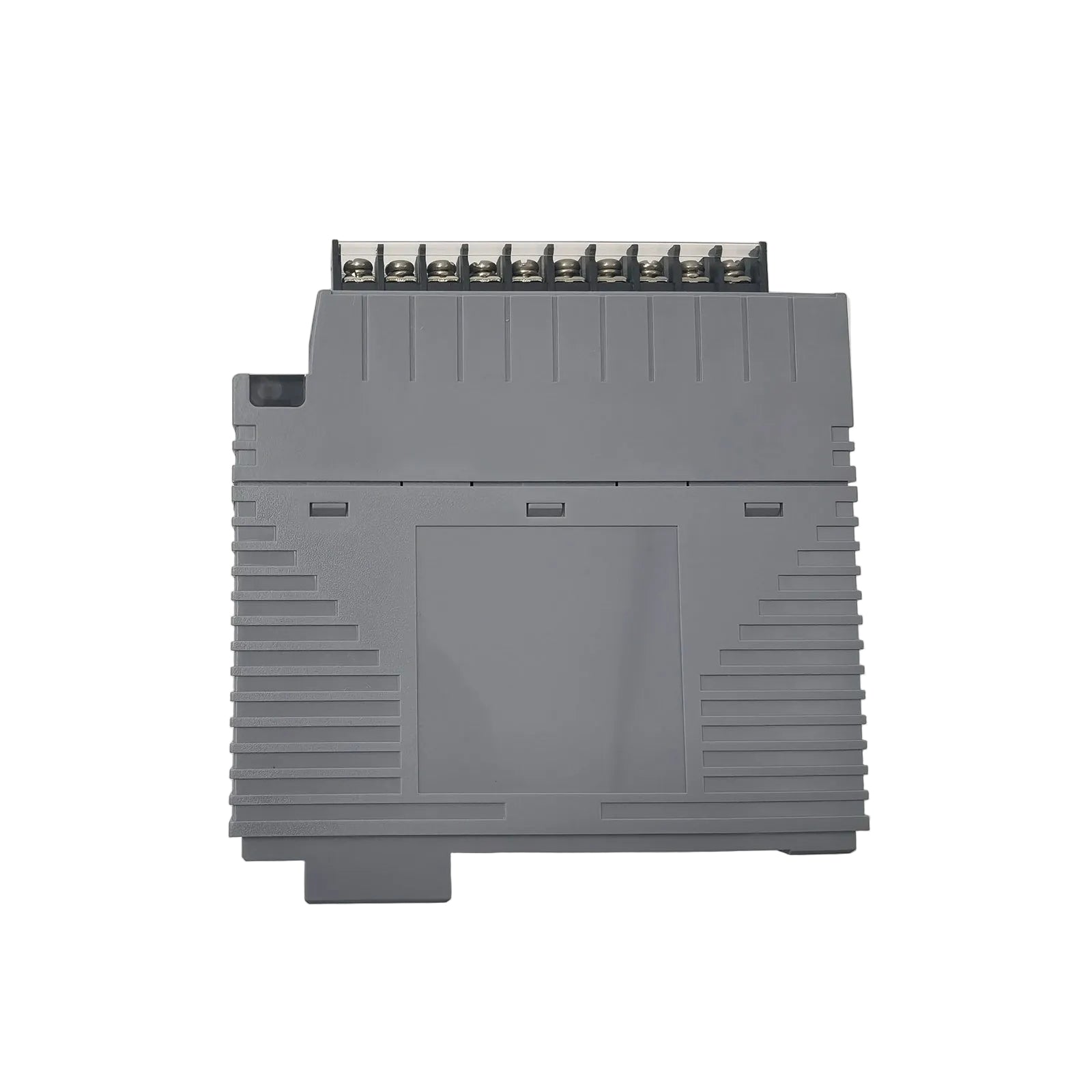

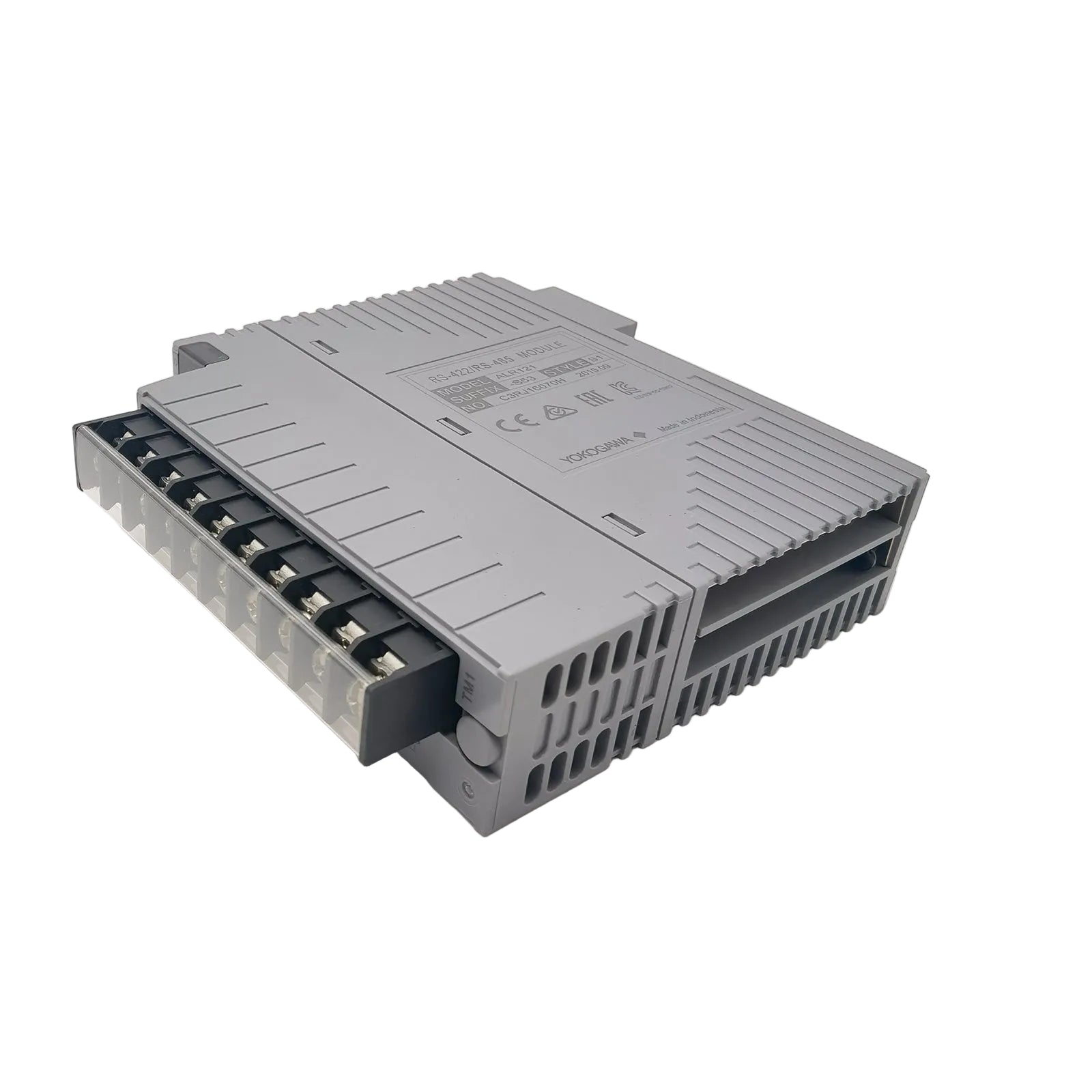

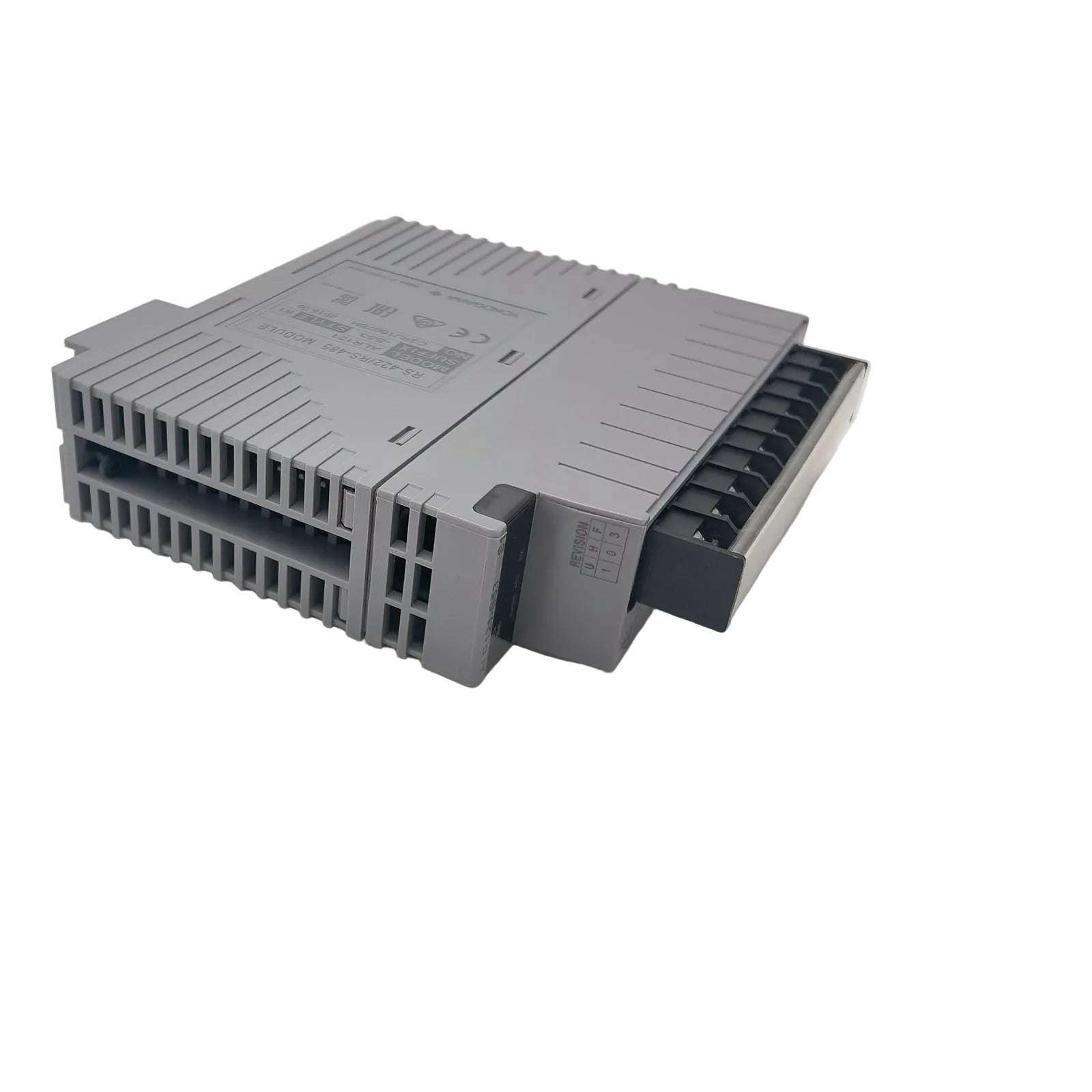

وحدة اتصال Yokogawa ALR121-S53 RS-422/RS-485

وحدة الاتصالات التسلسلية Yokogawa طراز ALR121-S53

Yokogawa

وحدة الاتصالات التسلسلية Yokogawa طراز ALR121-S53

SKU: ALR121-S53

In Stock

الأبعاد: 32.8 مم × 130 مم × 128 مم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : كل المنتجات, وحدة الإدخال/الإخراج من يوكوجاوا, يوكوجاوا

Tags : AFV30 Components, ALR Series, CENTUM VP, DCS Subsystem Links, RS-422 Hardware, RS-485 Interfaces, Serial Communication Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

نظرة عامة على المنتج

وحدة ALR121-S53 هي وحدة واجهة تسلسلية متخصصة مصممة لإنشاء روابط بيانات عالية الموثوقية بين محطات التحكم الميدانية (FCS) من Yokogawa والأنظمة الفرعية الخارجية المختلفة. من خلال دعم الطبقات المادية RS-422 و RS-485، تتيح هذه الوحدة مرونة في هياكل الشبكات، بما في ذلك توصيلات نقطة إلى نقطة وتكوينات متعددة النقاط المعقدة. تعمل كجسر حيوي لدمج وحدات التحكم FA-M3، ووحدات التحكم المنطقية القابلة للبرمجة (PLCs)، وغيرها من الأجهزة الذكية التابعة لجهات خارجية في نظام التحكم الموزع (DCS) الأوسع نطاقًا. مصممة لأداء محدد، تتعامل مع مزامنة البدء والإيقاف والاتصال نصف المزدوج للحفاظ على تدفق بيانات ثابت في البيئات الصناعية عالية التداخل.

البنية الأساسية وسمات الأجهزة

المعلمة	المواصفات الفنية
الواجهة الفيزيائية	RS-422 / RS-485
وضع نقل البيانات	نصف مزدوج (Half-duplex)
طريقة المزامنة	بدء-إيقاف (غير متزامن)
معدلات الباود القابلة للتحديد	1200 إلى 38400 بت في الثانية
أقصى مسافة للرابط	1200 متر (إجمالي طول الكابل)
دعم التشفير	ASCII أو ثنائي (Binary)
المعلمات القابلة للتكوين	طول 7/8 بت؛ 1/2 بت توقف؛ بدون/زوجي/فردي
استهلاك الطاقة	0.5 أمبير
الكتلة الفيزيائية	0.3 كجم
أبعاد الوحدة	32.8 مم × 130 مم × 128 مم

التنفيذ الاستراتيجي والفائدة الميدانية

تعد وحدة الاتصال هذه ضرورية للمنشآت التي تتطلب دمجًا عميقًا للأنظمة المساعدة مع العمود الفقري للتحكم الأساسي لديها. تشمل سياقات النشر الأولية ما يلي:

ربط أنظمة CENTUM VP بأجهزة التحليل المتخصصة في المختبرات الكيميائية.
تنسيق تبادل البيانات بين محطة تحكم ميدانية (FCS) مركزية ومراكز التحكم عن بعد بالمحركات (MCCs).
ربط الأنظمة الفرعية القديمة بوحدات التحكم الميدانية الحديثة AFV30 أو AFV40.
إدارة شبكات PLC المحلية ضمن واجهة مشغل نظام DCS موحد لإدارة الطاقة أو المرافق.

الأسئلة الشائعة

س: ما هي وحدات التحكم الميدانية المتوافقة مع ALR121-S53؟

ج: تم تصميم هذه الوحدة لتكون متوافقة على نطاق واسع عبر نظام Yokogawa البيئي، وتناسب وحدات مختلفة بما في ذلك AFV30 و AFV40 وعقد التوسع مثل ANB10 و ANB11.

س: هل يمكن لهذه الوحدة التعامل مع الاتصال بالأجهزة التي تستخدم إعدادات تكافؤ مختلفة؟

ج: نعم، وحدة ALR121-S53 قابلة للتكوين بدرجة عالية، مما يسمح للمستخدم بتحديد تكافؤ "بدون" أو "زوجي" أو "فردي"، بالإضافة إلى أطوال الأحرف وبتات التوقف لتتناسب مع المتطلبات المحددة للنظام الفرعي المتصل.

س: ما هي أقصى مسافة يمكن أن يعمل بها الكابل التسلسلي بدون مكرر؟

ج: تدعم الوحدة مسافة إرسال ممتدة إجمالية تصل إلى 1200 متر، بشرط استخدام كابلات مجدولة محمية عالية الجودة للتخفيف من توهين الإشارة على المدى الطويل.

س: هل تدعم ALR121-S53 الاتصال مزدوج الاتجاه بالكامل (full-duplex)؟

ج: لا، تم تصميم هذا النموذج المحدد للاتصال نصف المزدوج (half-duplex)، وهو المعيار لمعظم شبكات RS-485 الصناعية متعددة النقاط.

س: ما نوع رموز الإرسال التي يمكن للوحدة معالجتها؟

ج: يدعم الجهاز كلاً من رموز ASCII والثنائية (Binary)، مما يوفر المرونة للتواصل مع مجموعة واسعة من البروتوكولات الصناعية وهياكل البيانات.
