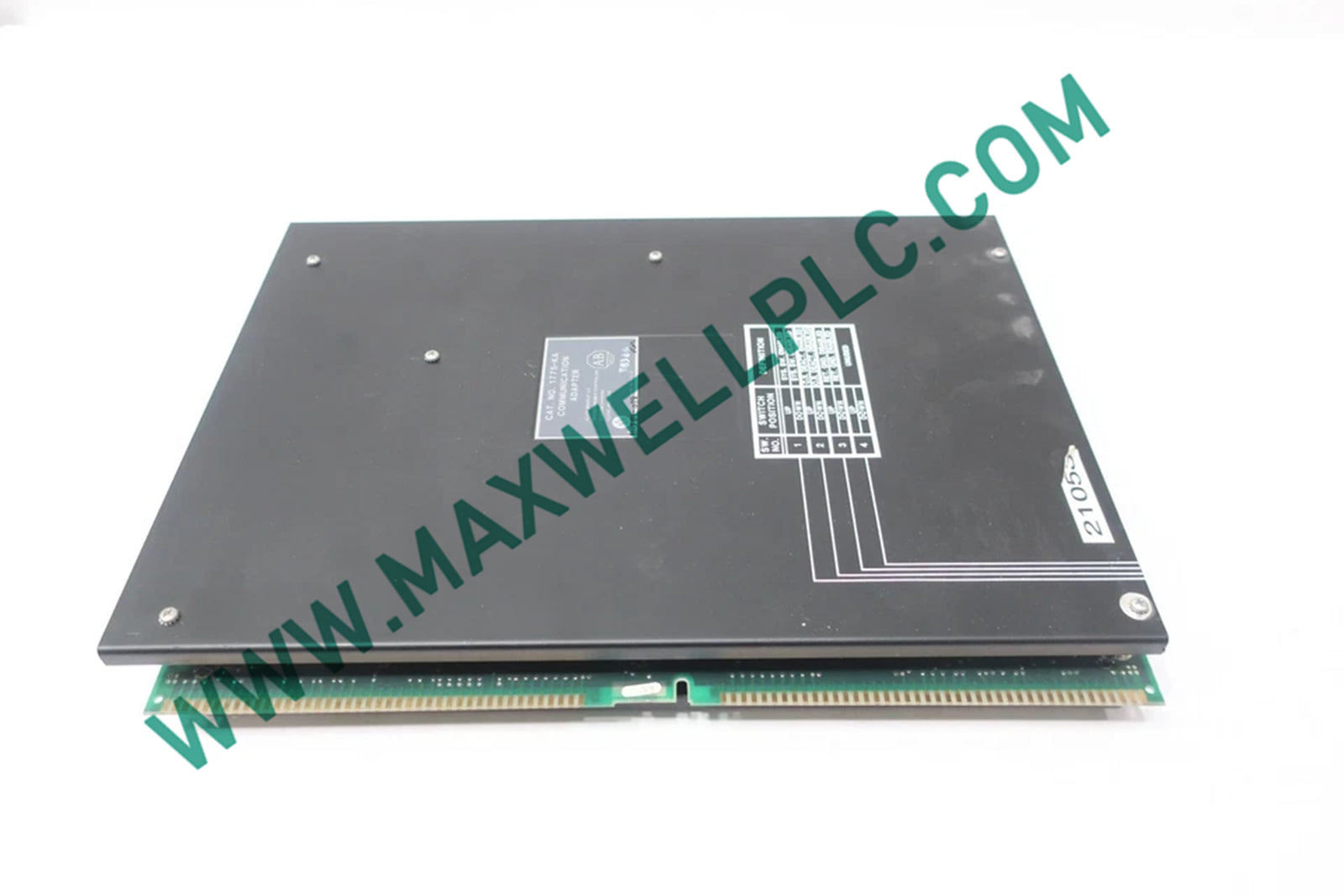

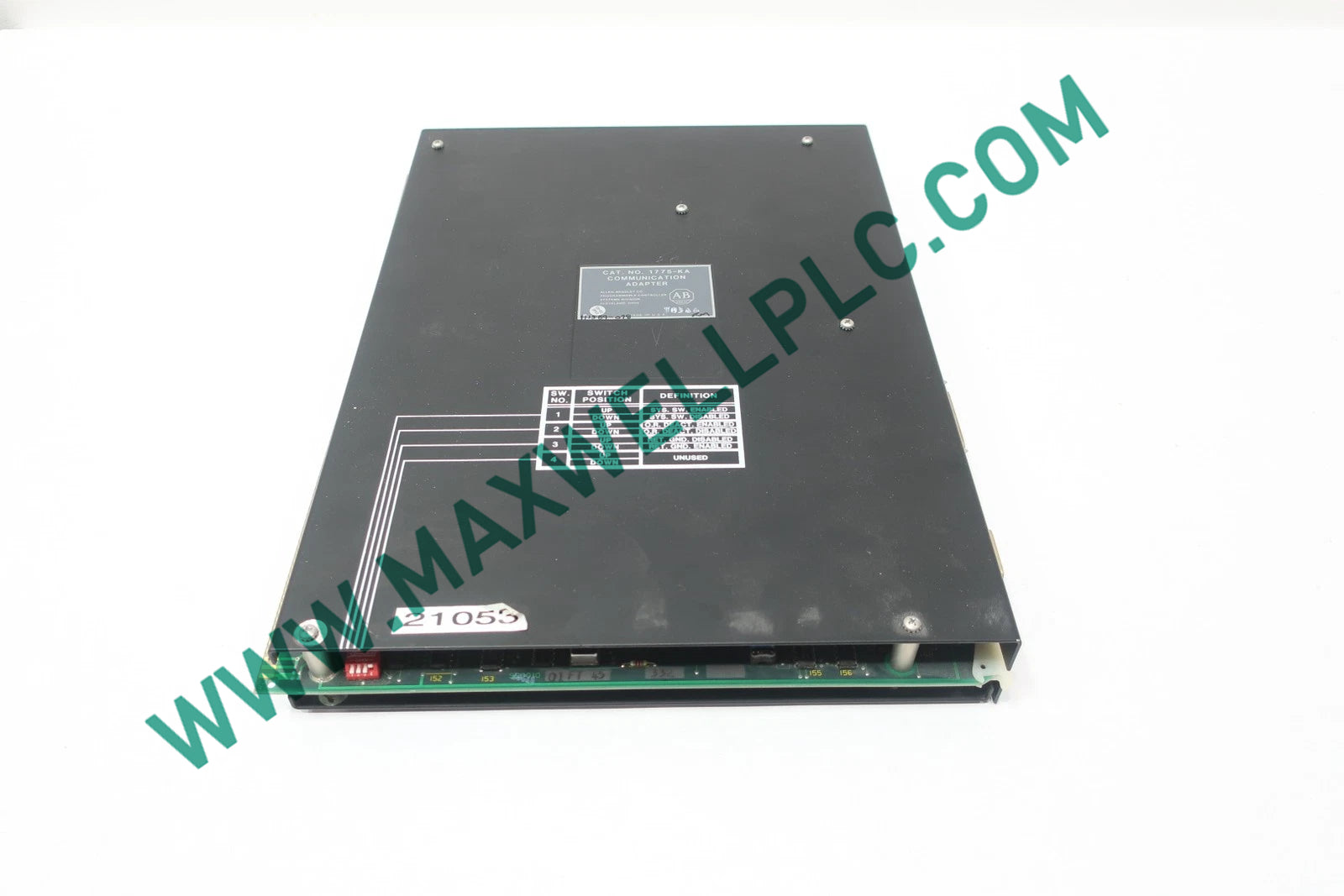

يعمل Allen-Bradley 1775-KA، والمُدرج أيضًا في الكتالوج باسم وحدة محول الاتصال 1775، كعنصر أجهزة مخصص لربط معالجات PLC-3 بشبكة Allen-Bradley Data Highway ذات الاستقصاء النظير ضمن أنظمة الشاسيه القديمة 1775.

فك تشفير رقم الكتالوج

• 1775-: سلسلة شاسيه ووحدات واجهة عائلة PLC-3
• KA: محول اتصالات Data Highway (DH)، رابط PLC-3 إلى DH، يعمل بجهد 115/230 فولت تيار متردد بشكل مستقل

مواصفات الأجهزة

اقتران اللوحة الخلفية لـ PLC-3 وترجمة البروتوكول

لا يُعد 1775-KA وحدة PLC-5 تُركب في الرف؛ بل تُركب في فتحة شاسيه 1775 PLC-3 وتستمد طاقتها 115/230 فولت تيار متردد من مصدر منفصل، وليس من ناقل التيار المستمر للوحة الخلفية 1775. تقوم بتحويل الإطارات غير المتزامنة بين ناقل PLC-3 الطرفي وبروتوكول الاستقصاء النظير الخالي من الرمز على DH نصف المزدوج 57 كيلوبت في الثانية. لا يوجد مسار لتحديث البرامج الثابتة – تُثبت الشخصية بواسطة ذاكرة القراءة فقط (ROM) ذات القناع لكل ملصق شريط مراجعة. لا ينطبق قياس كثافة الإدخال/الإخراج؛ تخدم وحدة 1775-KA معالج PLC-3 واحد بالضبط على جذع DH. لا توجد تراخيص EtherNet/IP أو Profinet؛ هذه شبكة تسلسلية قديمة سابقة لـ ControlLogix. سرعة ناقل اللوحة الخلفية غير ذات صلة – تتواصل الوحدة عبر كابل DH المحوري، وليس عبر لوحة خلفية.

معلومات الطلب

• وحدة محول اتصال 1 × 1775-KA (متوقفة، وحدة مختومة زائدة)
• 1 × مجموعة كابل توصيل DH المحوري 1770-CD (تباع بشكل منفصل، غير متضمنة)
• 2 × مقاومات إنهاء 75 أوم (يتم توفيرها ميدانيًا وفقًا لقاعدة نهاية قطاع DH)

قواعد تركيب اللوحة والكابل المحوري

• ثبّت الوحدة في فتحة شاسيه 1775 باستخدام حوامل المصنع؛ عزم الدوران 2.3 نيوتن متر، لا تعلقها بدون دعامة سفلية.
• غذِّها بجهد 115 فولت تيار متردد أو 230 فولت تيار متردد (اختر عبر محدد الجهد الخلفي) من محول تحكم معزول، 35 واط كحد أدنى، منفصل عن مصدر مستشعر 24 فولت تيار مستمر.
• مدّ كابل DH المحوري (1770-CD) بمقاومة مميزة 75 أوم؛ قم بإنهاء كلا الطرفين الفعليين بمقاومات 75 أوم، لا توجد وصلات منتصف المسافة تتجاوز 32 عقدة.
• حافظ على كابل DH المحوري على بعد 200 مم من صواني طاقة 480 فولت تيار متردد؛ عبوره بزاوية 90 درجة فقط.
• وصّل تأريض هيكل الوحدة بناقل تأريض خزانة PLC-3 بسلك أخضر/أصفر 4 مم²، نقطة واحدة، لا توجد سلسلة ديزي للدرع.

الأسئلة المتكررة

س: هل يمكن تركيب 1775-KA في شاسيه PLC-5 1785؟

ج: لا. يختلف ارتفاع البطاقة المادية وموصل الحافة. تستخدم PLC-5 1785-KA أو 1771-KF/KE لـ DH+. يؤدي إجبار 1775-KA على لوحة خلفية 1785 إلى اختلال في عروة طاقة 115 فولت تيار متردد وثني دبابيس رأس DH.

س: هل الوحدة قابلة للتبديل السريع على PLC-3 قيد التشغيل؟

ج: لا. تحمل 1775-KA جهد الخط على الموصل الخلفي. يؤدي إزالتها تحت الطاقة إلى إحداث قوس كهربائي في عروات 115/230 فولت تيار متردد وإفساد جدول نظير DH؛ تسجل PLC-3 فقدان العقدة F61. قم بفصل الطاقة عن الشاسيه أولاً.

س: ماذا يحدث إذا تم حذف مقاومات إنهاء 75 أوم على كابل DH المحوري؟

ج: تنعكس الإشارة بسرعة 57 كيلوبت في الثانية؛ وتزداد تصادمات الاستقصاء النظير، وترتفع أخطاء CRC، وتنتهي مهلة قراءة/كتابة PLC-3 DH عند 750 مللي ثانية. يجب إنهاء كلا الطرفين، ولا تعد وصلات T في منتصف الجذع بدائل.

س: هل يدعم 1775-KA DH+ (Data Highway Plus)؟

ج: لا. إنه يتحدث بلغة DH الأصلية (57 كيلوبت في الثانية، نصف مزدوج). يستخدم DH+ 1785-KA في PLC-5 أو جسور 1770-KF2. يؤدي خلط كابل DH و DH+ المحوري على منفذ 1775-KA واحد إلى عدم وجود مؤشر LED للوصلة وانتهاء مهلة صامتة.

س: استهلاك الطاقة عندما يكون خاملاً مقابل نشط؟

ج: 35 واط كحد أقصى عند 230 فولت تيار متردد مع حركة مرور DH كاملة. يسحب الوضع الخامل (توقف PLC-3، وهدوء DH) حوالي 18 واط من سكة 115 فولت تيار متردد. يؤدي تقليل حجم محول التغذية إلى أقل من 50 فولت أمبير إلى إعادة ضبط انخفاض الجهد عند ارتفاع التيار عند التشغيل.

س: هل يمكن تحديث البرنامج الثابت في الميدان؟

ج: لا. يتم قفل ذاكرة القراءة فقط (ROM) ذات القناع، ولا يوجد مقبس فلاش. تتطلب تغييرات المراجعة استبدال لوحة المصنع. تحمل الوحدات الفائضة مراجعة ملصق الشريط (عادةً Rev B/C)؛ يُسمح بخلط المراجعات على جذع DH واحد ولكن يجب أن يتطابق ملف التكوين مع جدول العقدة.

س: أقصى طول لجذع DH مع 1775-KA؟

ج: 7000 قدم كابل (2133 متر) باستخدام كابل 1770-CD المحوري، 57 كيلوبت في الثانية، 75 أوم منتهية، 32 عقدة كحد أقصى. تجاوز الطول يؤدي إلى تدهور هامش الاستقصاء؛ يلزم وجود مكررات (1770-KF2) بعد ذلك، وليس 1775-KA أخرى.

س: تصنيف العزل بين كابل DH المحوري وتيار التيار المتردد الرئيسي؟

ج: 1500 فولت تيار متردد تحمل عازل لمدة دقيقة واحدة لكل نشرة Allen-Bradley 1775. يُقترن درع DH سعويًا بأرضية الشاسيه؛ لا تربط درع DH بأرضية الخزانة ودرع الطرف البعيد في وقت واحد (حلقة أرضية).
