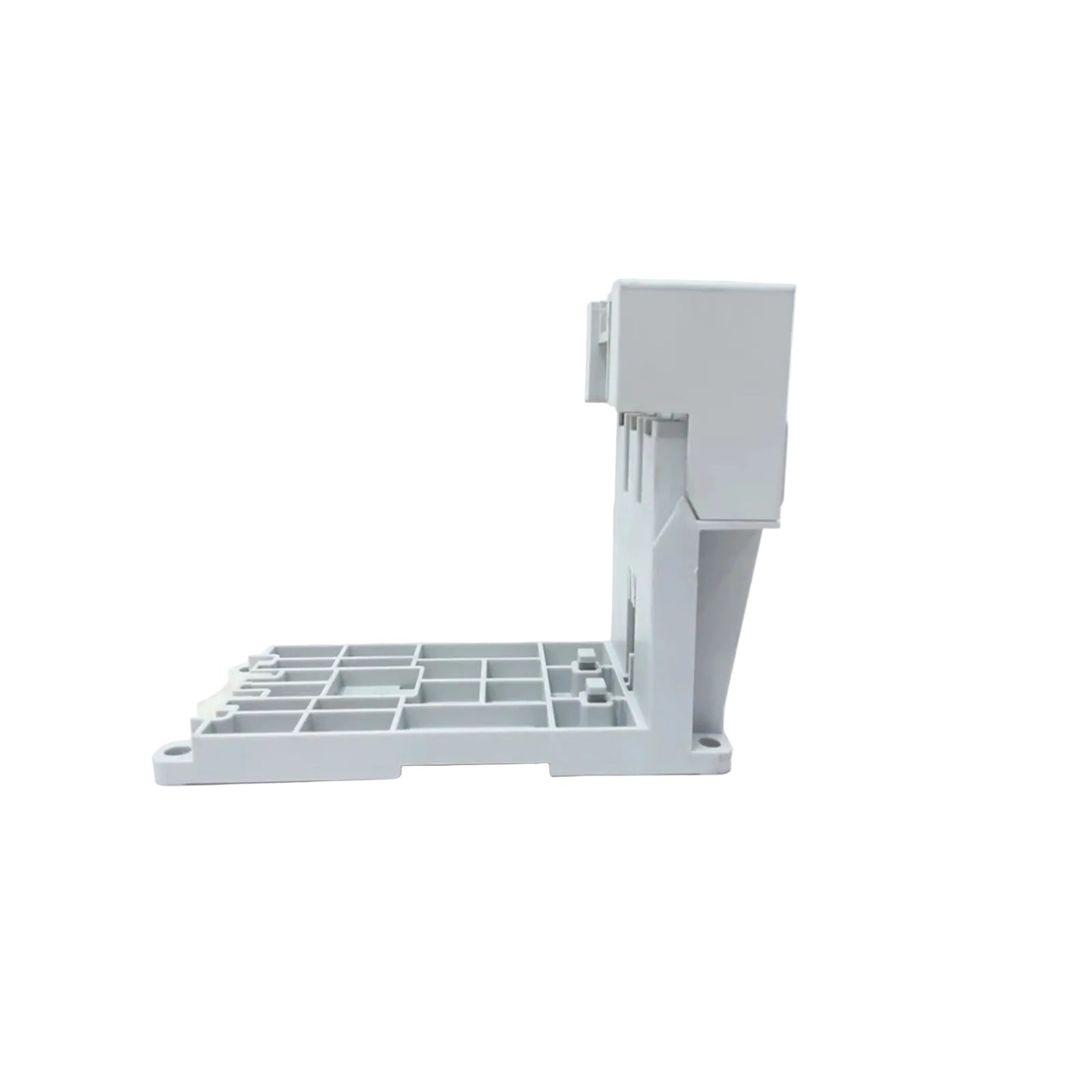

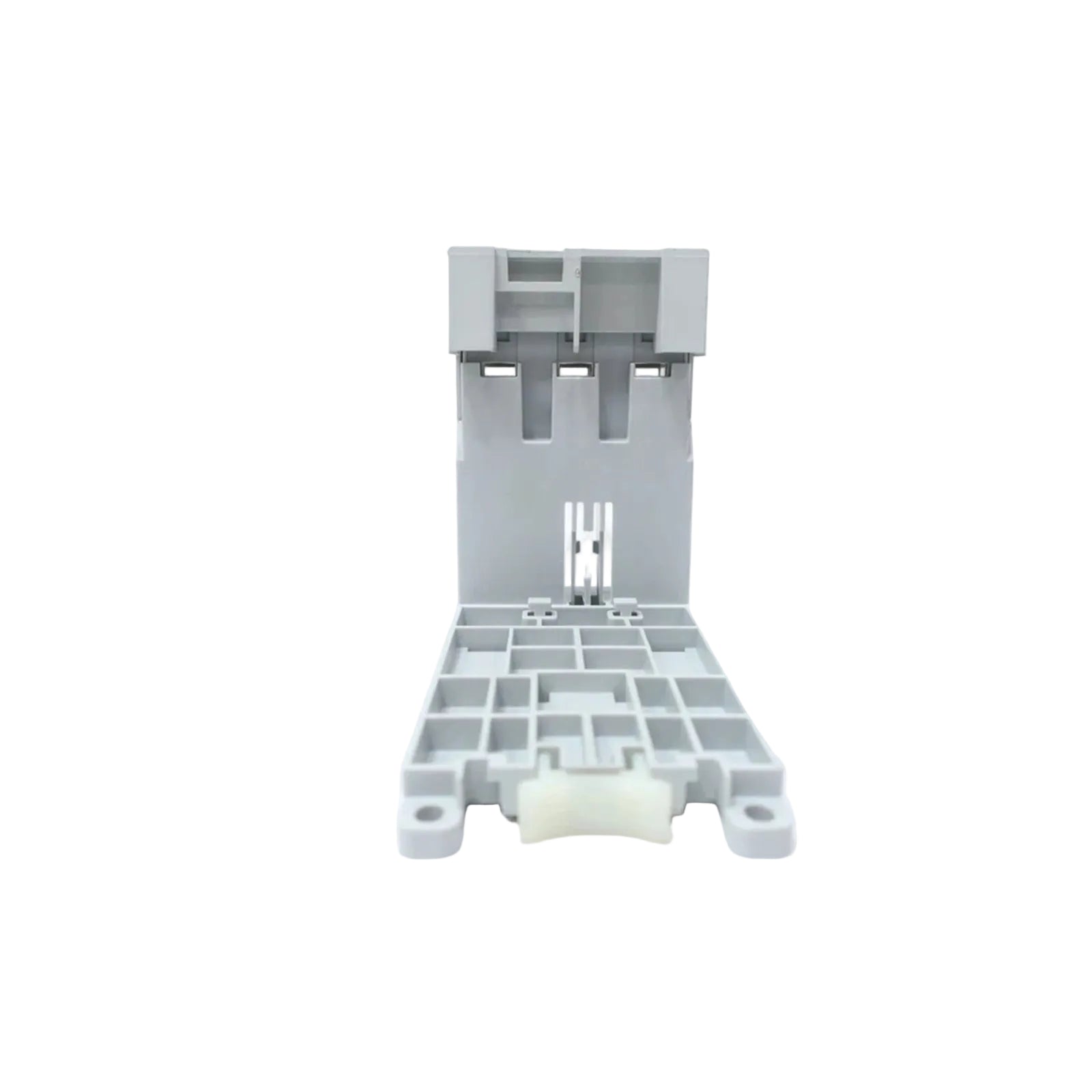

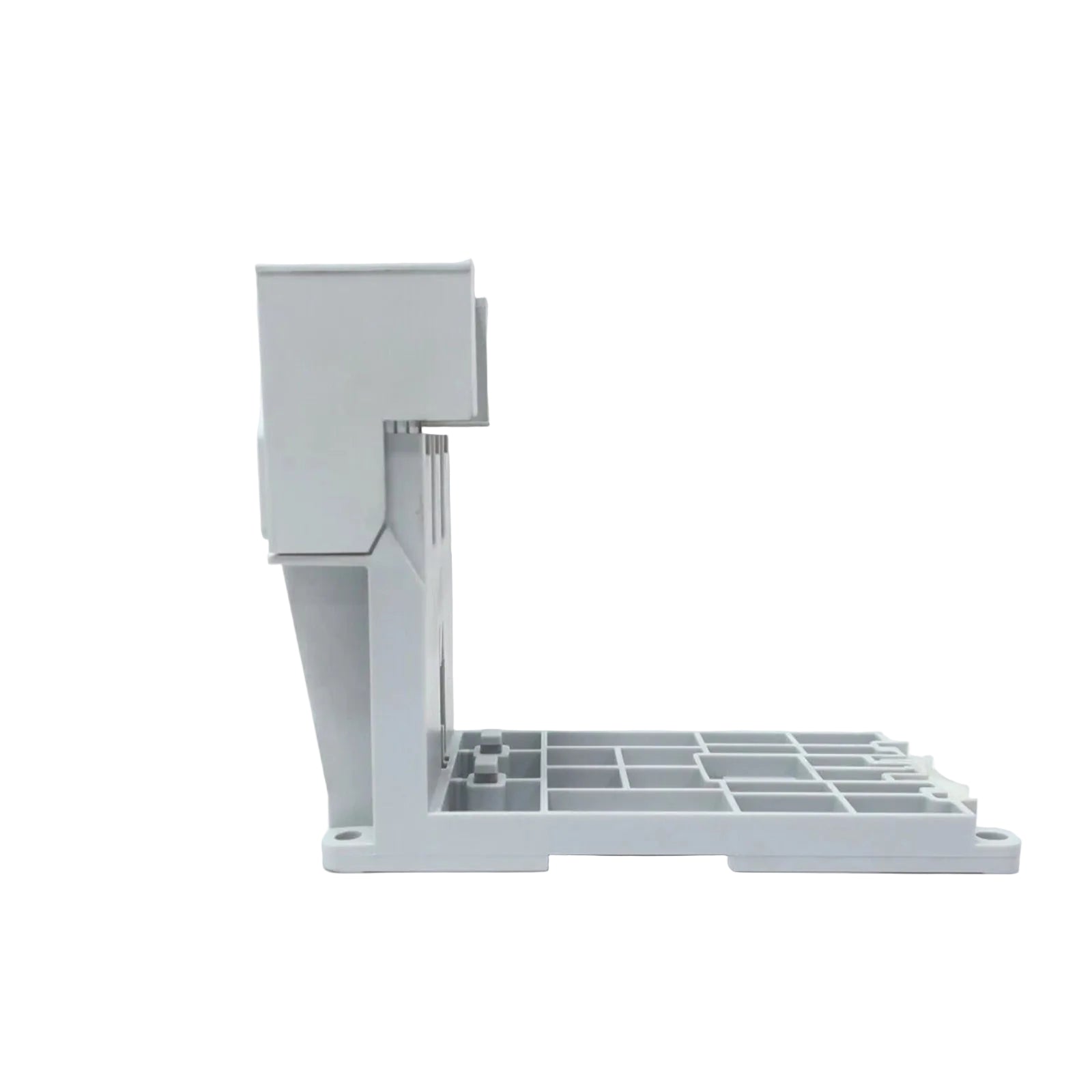

تم تصميم Allen-Bradley 193-ECPM3 (محول تثبيت لوحة 193ECPM3) للانتقال الميكانيكي في تطبيقات مركز التحكم في المحركات، ويوفر تنفيذًا ماديًا مباشرًا لتركيب المرحل لتكوينات قائمة بذاتها أو على سكة DIN.

تحديد الكتالوج

• 193-ECPM3: رقم الكتالوج الأساسي لمحول تثبيت لوحة E3 Plus.

• التطبيق: مصمم خصيصًا لتركيب مرحلات الحمل الزائد الإلكترونية من سلسلة 193-ECXE.

المواصفات المادية

منطق التحكم وتوافق اللوحة الخلفية

يعمل 193-ECPM3 كواجهة ميكانيكية لعزل مرحل سلسلة 193-ECXE عن التركيب المباشر للموصل. وهو يدعم تكامل الشبكة الحتمي من خلال ضمان بقاء المرحل في موضعه لسرعة اتصال الناقل الخلفي ومتطلبات توسيع كثافة الإدخال/الإخراج. ومن خلال فصل المرحل عن الموصل، يحافظ المحول على السلامة الهيكلية في البيئات عالية الاهتزاز، مما يحمي توافق فلاش برامج المرحل وإلكترونياته الداخلية الحساسة من الرنين الميكانيكي أو نقل الحرارة من ملفات الموصل.

معلومات الطلب

• مجموعة محول تثبيت اللوحة 193-ECPM3.

• أجهزة التركيب (براغي/مشابك) كما يوفرها المصنع في العبوات القياسية.

• ملاحظة: لا يشمل مرحل الحمل الزائد الإلكتروني (193-ECXE).

إرشادات التركيب الميداني

• تركيب سكة DIN: قم بتوصيل المحول مباشرة بسكة DIN علوية قياسية مقاس 35 مم (EN 50 022-35) حتى يتم تشغيل آلية التحرير المحملة بنابض.

• تركيب اللوحة: قم بتثبيت المحول باللوحة الخلفية للمرفق باستخدام مثبتات مناسبة من خلال فتحات التركيب المدمجة.

• تركيب المرحل: قم بمحاذاة مرحل 193-ECXE مع فتحات المحول؛ تحقق من أن آلية الإغلاق المادية تثبت المرحل لمنع تحركه أثناء التشغيل.

• التأريض: تأكد من توصيل سكة DIN بأرضية المرفق الرئيسي للحفاظ على الاستمرارية في جميع أنحاء تجميع خزانة التحكم.

الأسئلة المتكررة

• هل يوفر هذا المحول توجيه إشارة كهربائية؟ لا، 193-ECPM3 هو قاعدة تثبيت ميكانيكية فقط؛ يجب إجراء جميع الأسلاك الكهربائية لمرحل 193-ECXE بشكل منفصل.

• هل يمكن استخدامه لسلسلة مرحلات أخرى؟ لا، هذا المحول مصمم خصيصًا للتوافق مع بصمة سلسلة 193-ECXE.

• هل تركيب سكة DIN قابل للإزالة؟ نعم، تتضمن الوحدة علامة تبويب تحرير للاستخراج من قضبان 35 مم.

• هل يؤثر هذا على التصنيف البيئي للمرحل؟ المحول نفسه هو دعم ميكانيكي سلبي ولا يغير تصنيف IP/NEMA للمرحل المركب.

• هل هناك متطلبات عزم الدوران للتركيب؟ اتبع إرشادات عزم الدوران القياسية للمثبتات الميكانيكية لسطح التركيب المحدد.

• هل يمكن استخدامه في تطبيقات الاهتزاز العالي؟ نعم، تم تصميم المحول لتوفير تثبيت مستقر في البيئات التي قد تعاني فيها المرحلات المركبة على الموصل من إجهاد مادي.

• ما هو التركيب المادي؟ يتكون الغلاف من بلاستيك حراري مصبوب من الدرجة الصناعية للصلابة الهيكلية والعزل الكهربائي.

• هل هناك حاجة إلى ملحقات تركيب إضافية؟ لا، يتضمن 193-ECPM3 الواجهات الميكانيكية اللازمة لنشر DIN أو اللوحة.
