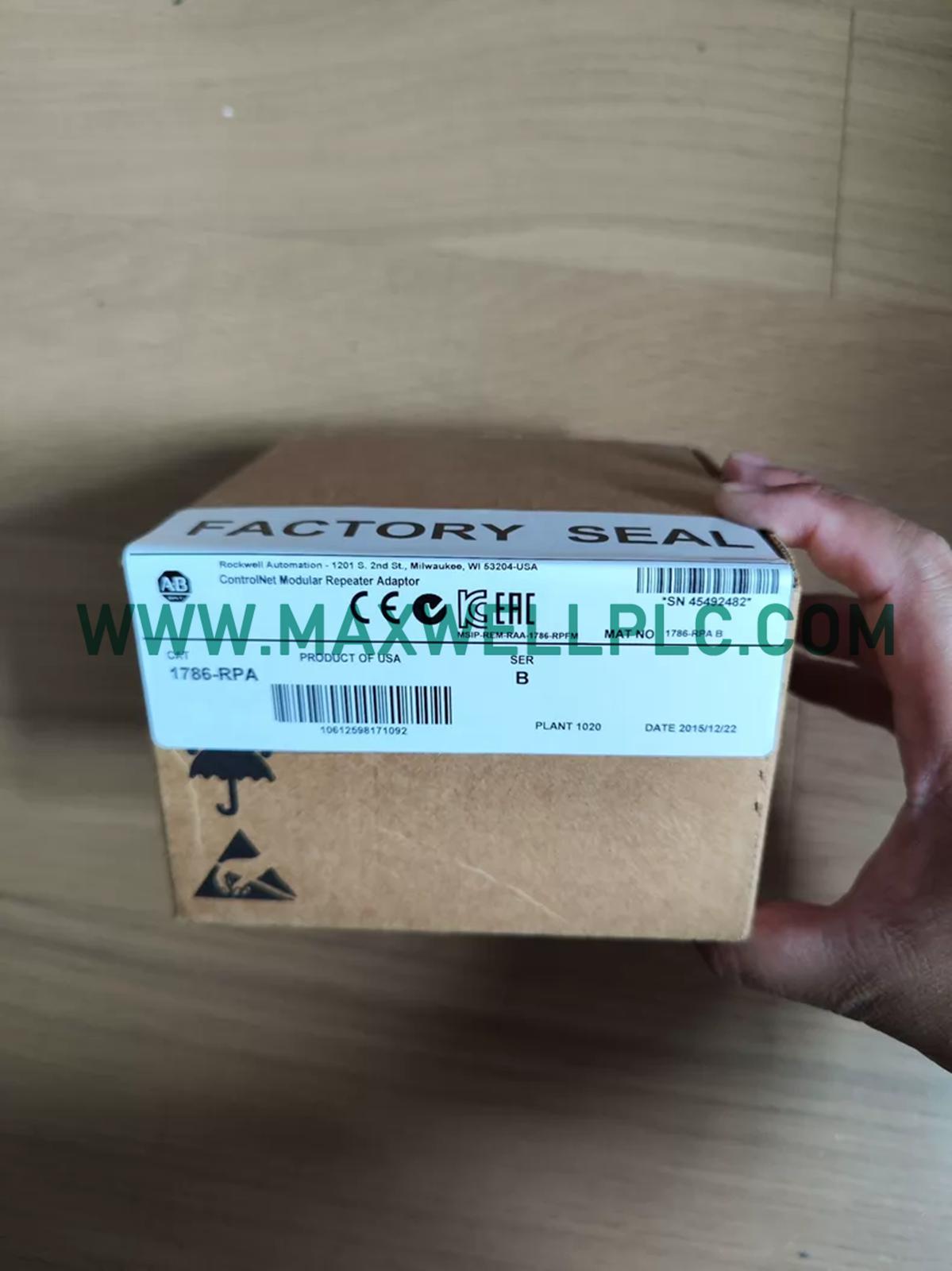

تم تكوين Allen-Bradley 1786-RPA (محول مكرر 1786-RPA) لامتداد إشارة شبكة الكابل المحوري ControlNet في منصات Allen-Bradley ControlNet، ويوفر اتصالاً كهربائيًا مباشرًا بين مكونات مكرر ControlNet.

تفاصيل تهيئة النموذج

1786-RPA هو محول مكرر ControlNet مصمم للتركيب على سكة DIN. يوفر واجهة الطاقة واتصال الاتصالات المطلوب لتجميعات مكرر ControlNet.

مواصفات الأجهزة

خصائص الاتصال الشبكي الحتمية

يعمل 1786-RPA ضمن بنية Allen-Bradley ControlNet ويوفر اتصالًا ماديًا لتوسيع الشبكة القائم على المكرر. يحافظ هذا النمط على الواجهة الكهربائية بين أقسام الكابل المحوري ControlNet من خلال اتصالات BNC للاتصالات.

تستخدم شبكات ControlNet آليات اتصال مجدولة وغير مجدولة لتبادل البيانات الصناعية الحتمي. يدعم محول المكرر البنية التحتية المادية المطلوبة للحفاظ على طوبولوجيا الشبكة عبر أقسام الكابلات الممتدة.

لا يقوم هذا النمط بمعالجة بيانات التطبيق. تقتصر وظيفته على دعم البنية التحتية للاتصالات، وتوجيه الإشارة، وتوصيل الطاقة ضمن تكوين المكرر.

معلومات الطلب

تتضمن تهيئة الحزمة:

• 1 × محول مكرر Allen-Bradley 1786-RPA ControlNet
• 1 × واجهة تركيب على سكة DIN
• 1 × واجهة توصيل طرفي للطاقة

لا يتم تضمين ملحقات ControlNet الإضافية مثل الكابلات المحورية، أو الوصلات، أو المقاومات النهائية، أو وحدات المكرر ما لم يتم تحديدها بشكل منفصل.

إرشادات التركيب الميداني

التركيب الميكانيكي

• قم بتركيب الوحدة على سكة DIN متوافقة وفقًا لمتطلبات تخطيط خزانة التحكم.
• حافظ على خلوص كافٍ حول الوحدة لسهولة الوصول إلى الأسلاك وتبديد الحرارة.
• تأكد من أن موضع التركيب يمنع الاهتزاز الميكانيكي من التأثير على توصيلات الأطراف.

توصيل الطاقة

• قم بتوصيل مصدر طاقة 24 فولت تيار مستمر ضمن نطاق جهد الإدخال المحدد 18-36 فولت تيار مستمر.
• تحقق من القطبية قبل تنشيط الوحدة.
• استخدم مصادر طاقة SELV المناسبة وفقًا لممارسات التركيب الصناعية.

توصيل ControlNet

• قم بتوصيل كابل ControlNet المحوري من خلال واجهة BNC.
• حافظ على فصل توجيه الكابل المناسب عن موصلات الطاقة عالية الجهد.
• تأكد من استمرارية الدرع عبر مسار كابل ControlNet الكامل.

الأسئلة المتداولة

• ما هو بروتوكول الشبكة الذي يدعمه 1786-RPA؟

تم تصميم 1786-RPA لشبكات اتصالات Allen-Bradley ControlNet ويوفر الواجهة المادية المطلوبة لتوصيلات الشبكة القائمة على المكرر.

• هل يعالج 1786-RPA بيانات ControlNet؟

لا. يوفر هذا النمط دعم البنية التحتية للاتصالات ولا يقوم بتنفيذ معالجة بيانات ControlNet على مستوى التطبيق.

• ما هو مصدر الطاقة المطلوب للوحدة؟

تتطلب الوحدة مصدر طاقة 24 فولت تيار مستمر مع نطاق جهد إدخال مسموح به من 18-36 فولت تيار مستمر.

• هل يمكن تركيب 1786-RPA على سكة DIN؟

نعم. تستخدم الوحدة تصميم تركيب على سكة DIN للتركيب داخل خزانات التحكم الصناعية.

• ما هو الحد الأقصى لمتطلبات تيار الإدخال؟

الحد الأقصى لتصنيف تيار الإدخال هو 700 مللي أمبير عند 24 فولت تيار مستمر مع ظروف إدخال طاقة SELV.

• ما هي أقصى قدرة إخراج تيار اللوحة الخلفية؟

تدعم الوحدة أقصى تيار إخراج للوحة الخلفية يبلغ 1.6 أمبير عند 5 فولت تيار مستمر.

• ما هو نوع الموصل المستخدم لاتصال ControlNet؟

تستخدم الوحدة واجهة موصل BNC محوري فردي لاتصال شبكة ControlNet.

• هل يتم تضمين كابلات ControlNet مع الوحدة؟

لا. يجب توفير كابلات ControlNet المحورية وملحقات الشبكة ذات الصلة بشكل منفصل ما لم يتم تضمينها في تهيئة محددة.
