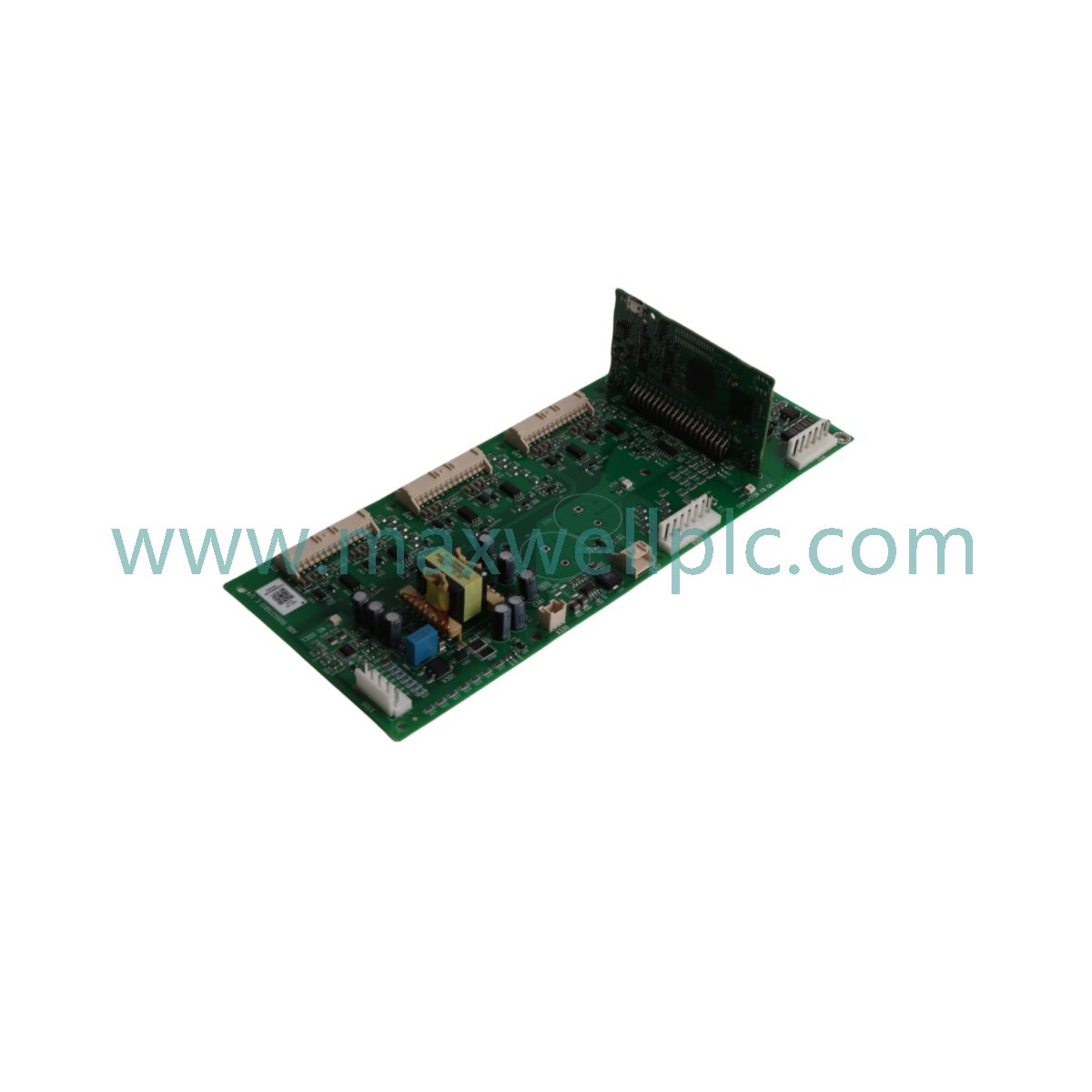

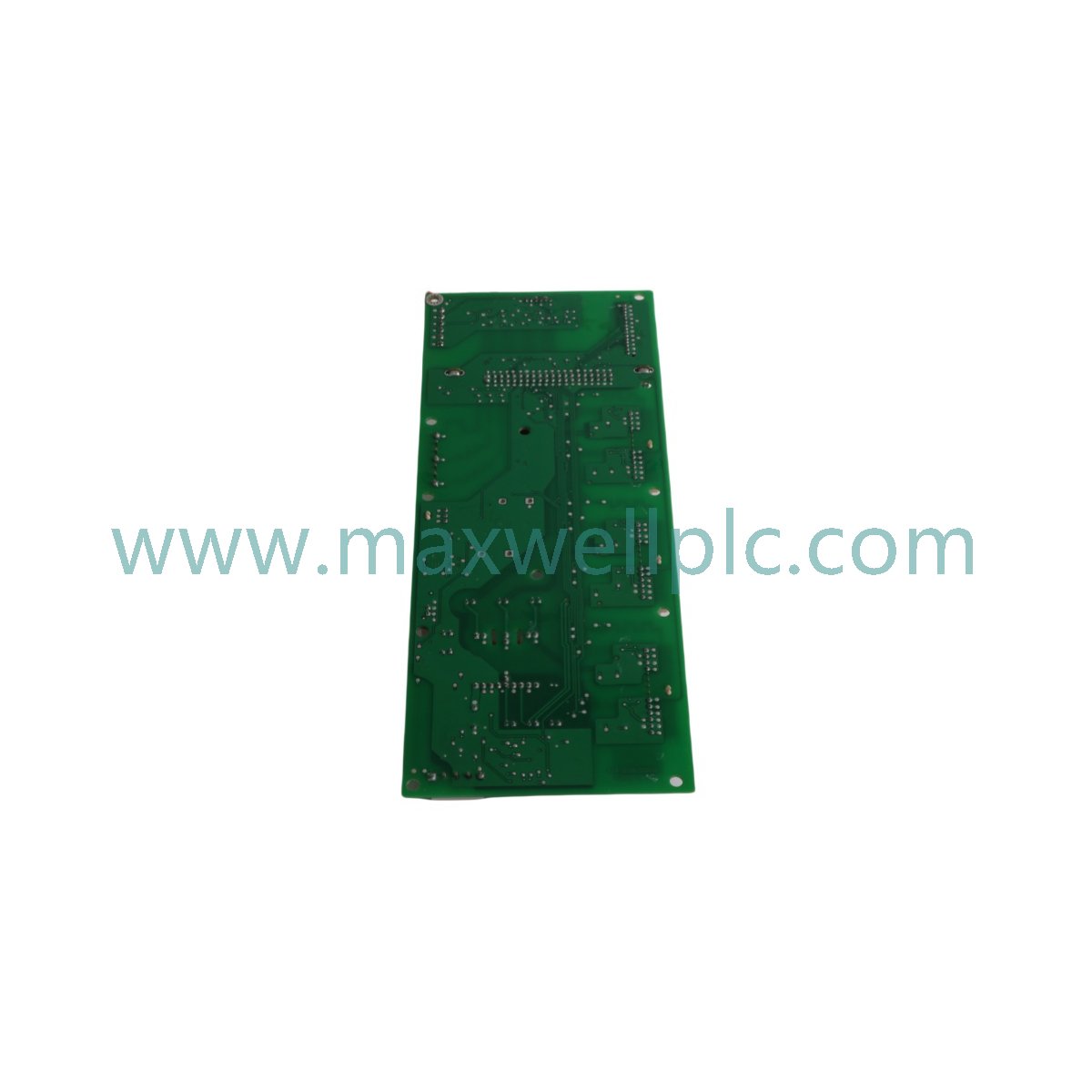

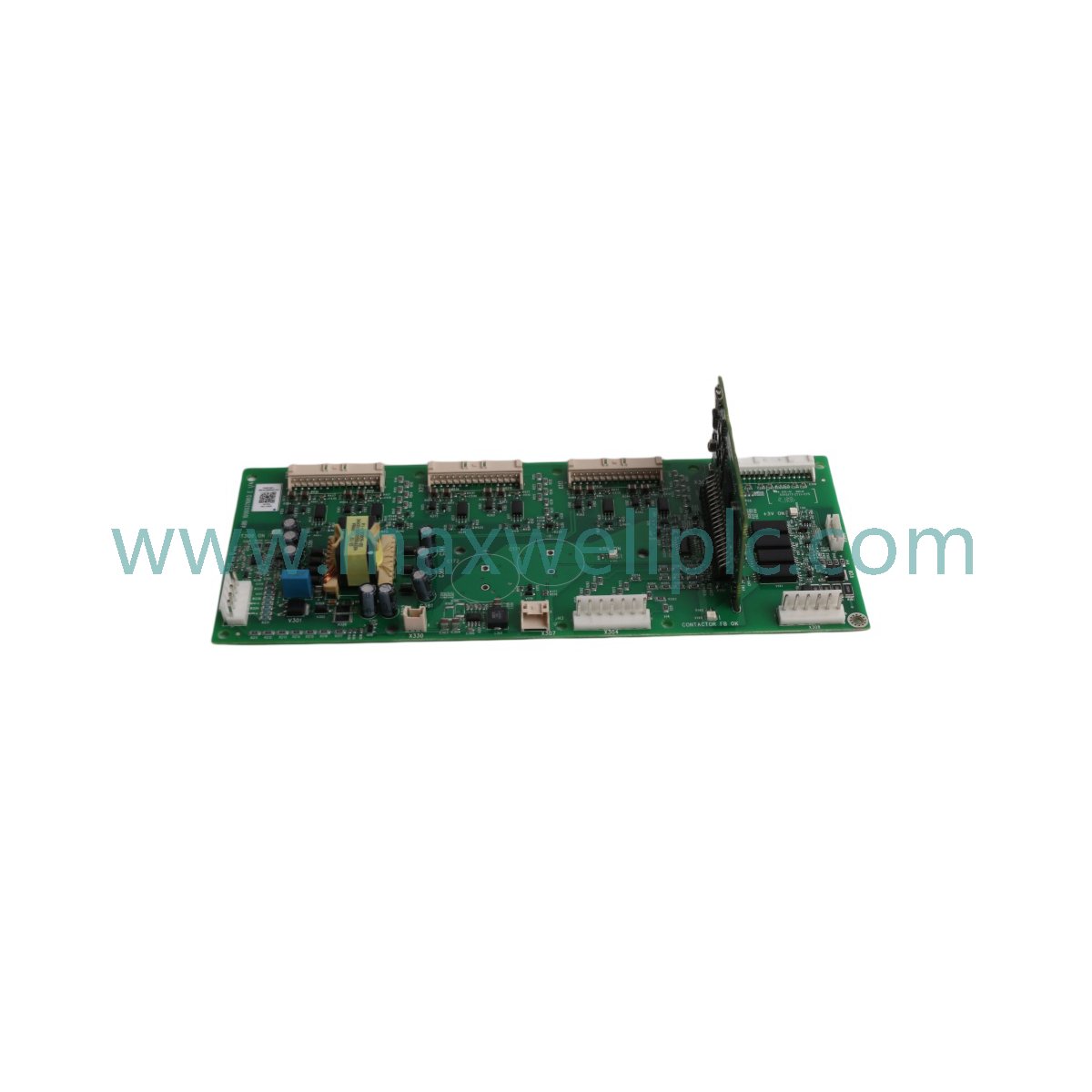

تم تكوينه لتحويل الطاقة في بنيات التشغيل الصناعية، يوفر ABB QINT-781 (3AXD5000019758 لوحة طاقة معدل العاكس) تنفيذًا كهربائيًا فيزيائيًا مباشرًا. يدير الوحدة توصيل طاقة التيار المستمر عالي التيار داخل أنظمة محركات ABB، باستخدام ترددات تبديل محسّنة للحفاظ على كفاءة التحويل مع دعم متطلبات الحمل المستمر في ظل الظروف الصناعية المتغيرة.

تحديد النموذج

• النموذج الكامل: QINT-781 3AXD5000019758

• النموذج الأساسي: QINT-781

• نوع الأجهزة: لوحة طاقة معدل العاكس

مواصفات الأجهزة

أداء التحكم في نظام القيادة

تم تصميم وحدة QINT-781 للدمج في حلقات التحكم في محركات ABB، وتدعم توافق فلاش البرامج الثابتة للمزامنة مع معلمات التحكم على مستوى النظام. تسهل لوحة الطاقة سرعة اتصال ناقل اللوحة الخلفية الكافية للمراقبة الحرارية في الوقت الفعلي والتحكم في تعديل عرض النبضة (PWM). من خلال الحفاظ على تحجيم كثافة الإدخال/الإخراج داخل خزانة المحرك، تضمن الوحدة أن تعمل مراحل التصحيح والعكس ضمن قيود توقيت محددة، مما يمنع الاختلالات بين الأطوار أثناء بدء التشغيل عالي العزم أو أحداث الكبح العابرة.

معلومات الطلب

• لوحة طاقة معدل العاكس QINT-781 3AXD5000019758 واحدة.

• دليل فني ووثائق تكامل السلامة.

• تغليف وقائي مضاد للكهرباء الساكنة للنقل الآمن.

إرشادات التركيب الميداني

• الإدارة الحرارية: تأكد من أن المشتت الحراري للوحة يظل متصلاً بوحدة تبريد المحرك لتسهيل تبديد خسائر التبديل.

• التوصيل الكهربائي: أحكم ربط جميع أطراف ناقل التيار المستمر وإشارة الطاقة بالحدود المحددة من قبل الشركة المصنعة لمنع تغيرات المعاوقة أو التسخين الموضعي.

• الحماية البيئية: تحقق من نظافة فلاتر هواء الخزانة، حيث يمكن أن يؤثر دخول الغبار الموصل للكهرباء على العزل عالي الجهد للوحة الطاقة.

• إجراءات السلامة: أفرغ جميع مكثفات ناقل التيار المستمر قبل التركيب أو الصيانة لتجنب التفريغ الجهد القاتل.

الأسئلة المتكررة

• ما هي سعة التيار المستمر؟

  تم تصنيف اللوحة لتيار تشغيل مستمر يبلغ 150 أمبير.

• هل يمكنها تحمل أحمال التيار القصوى؟

  نعم، تم تصنيف الوحدة للتيارات القصوى بين 100 أمبير و 200 أمبير اعتمادًا على مدة ودورة التطبيق الحرارية.

• هل تردد التبديل قابل للتكوين؟

  يتم تحديد تردد التبديل بواسطة برنامج التحكم في المحرك ويعمل عادةً بين 10 كيلو هرتز و 20 كيلو هرتز.

• ما نوع الاتصال الذي تستخدمه؟

  تتواصل اللوحة عبر إشارات اللوحة الخلفية الداخلية للمحرك؛ ولا تستخدم أجهزة توجيه إيثرنت خارجية.

• هل اللوحة متوافقة مع أنظمة المحركات غير التابعة لـ ABB؟

  تم تصميم الأجهزة حصريًا لبنيات محركات ABB وليست مخصصة للدمج في أنظمة الجهات الخارجية.

• كيف يتم مراقبة الاستقرار الحراري؟

  تتضمن اللوحة مستشعرات حرارية تغذي بيانات في الوقت الفعلي لوحدة التحكم الرئيسية للمحرك للحماية الحرارية التنبؤية.

• هل الوحدة قابلة للتبديل السريع؟

  الوحدة ليست قابلة للتبديل السريع. يجب عزل جميع الطاقة الأولية وتصريف المكثفات قبل محاولة الإزالة.

• هل تتطلب معايرة البرامج الثابتة؟

  عند استبدال اللوحة، تأكد من أن برنامج التحكم في المحرك يعكس المراجعة الحالية للأجهزة للحفاظ على توقيت التصحيح الصحيح.
