نظرة عامة على المنتج

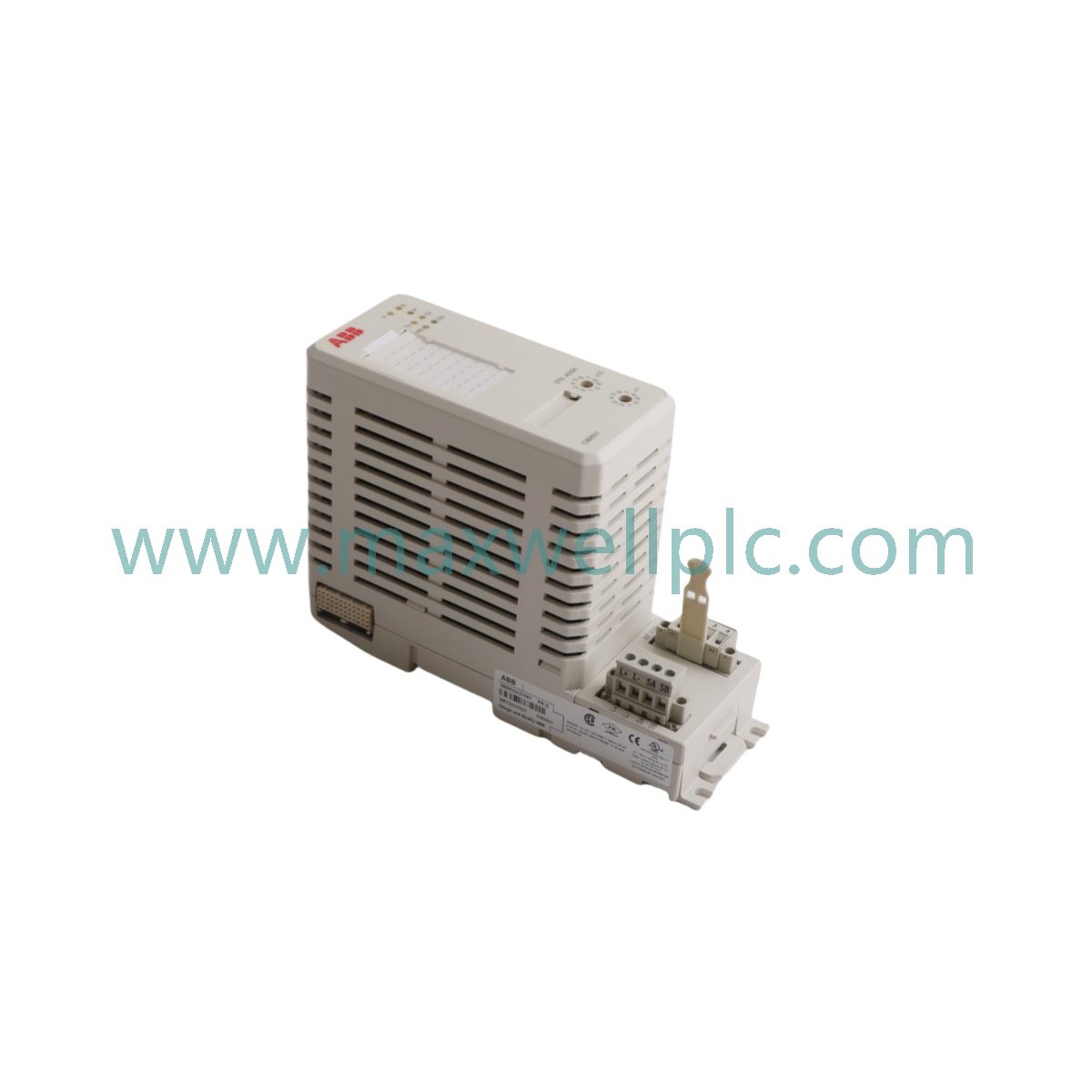

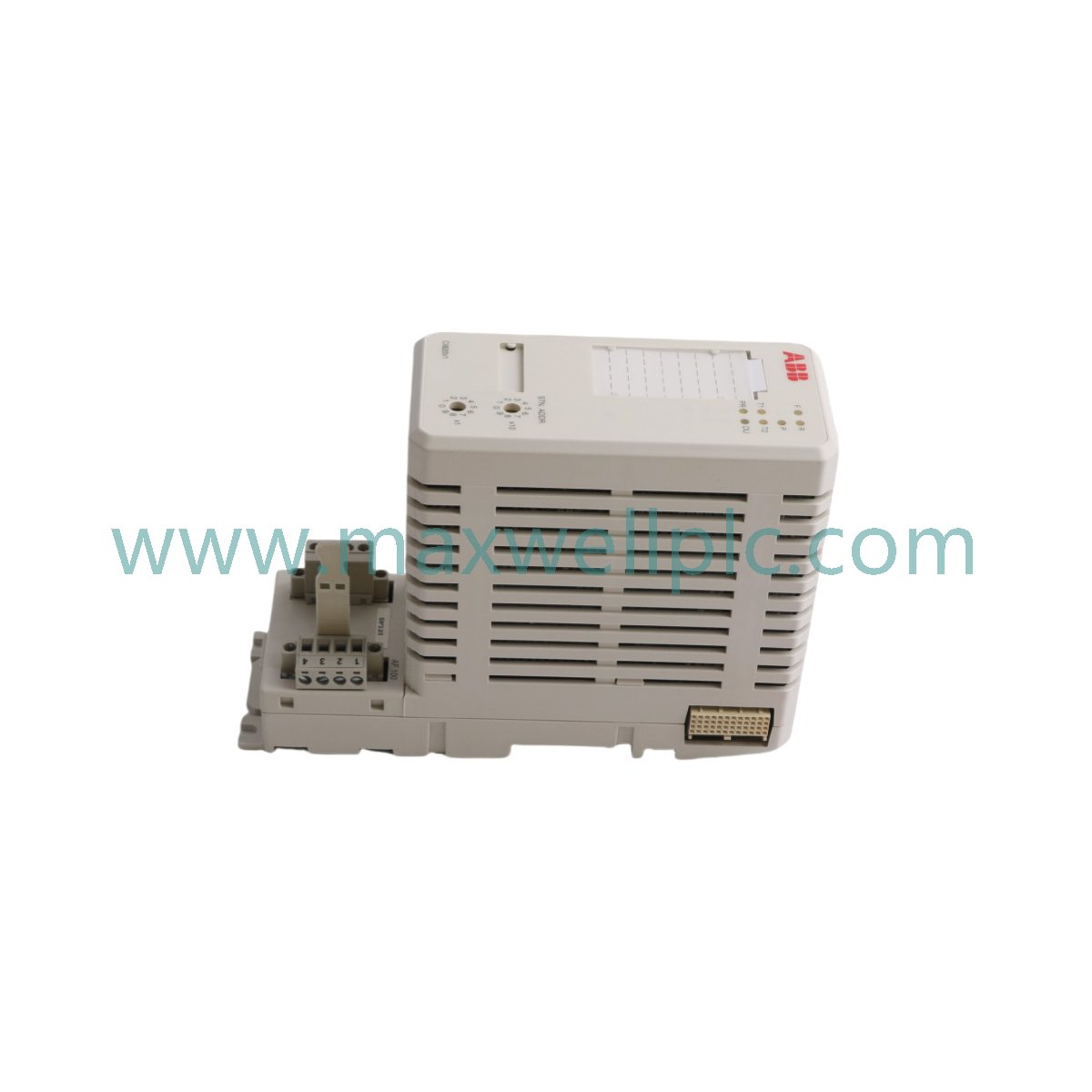

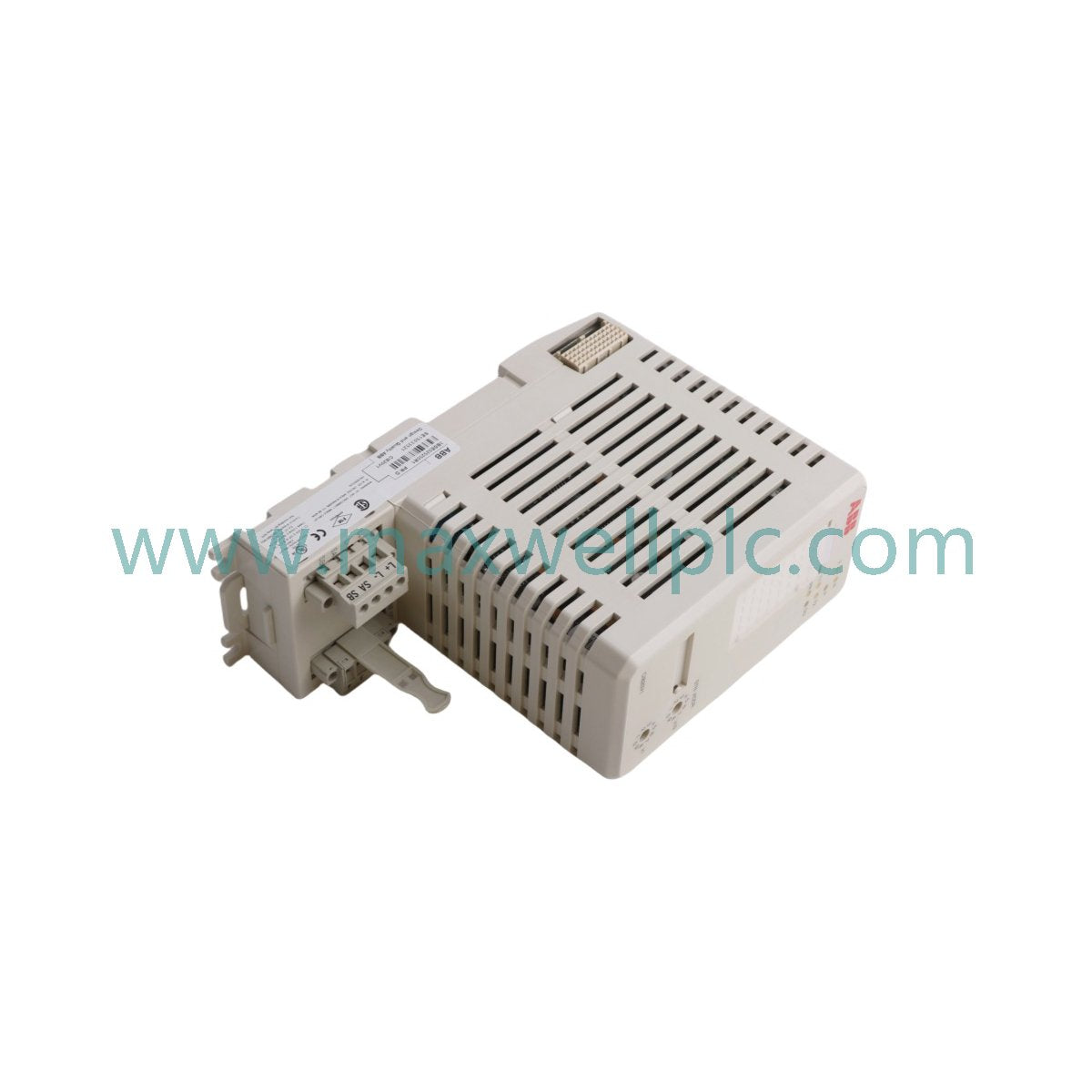

تعمل وحدة CI820V1 (3BSE025255R1) لوحدة واجهة الاتصال كواجهة أساسية CI820V1 لوحدة واجهة الاتصال المستخدمة لتنفيذ وظائف التحكم أو المراقبة عبر منصات التشغيل الآلي. تعمل هذه المكونات المادية كواجهة اتصال حقلية (FCI) زائدة عن الحاجة مصممة خصيصًا للتكامل مع نظام ABB S800 I/O ضمن بنى نظام التحكم الموزع (DCS). تدير هذه الوحدة تبادل البيانات الحتمي بين وحدة التحكم المركزية وعقد الإدخال/الإخراج عن بعد، مما يوفر مسار اتصال مرن يضمن استمرارية التشغيل حتى في حالة حدوث عطل في شبكة مسار واحد.

المواصفات الفنية

الكتلة الفنية الخاصة بالعلامة التجارية

يستخدم CI820V1 بروتوكول اتصال اللوحة الخلفية ABB S800 I/O لضمان التوقيت الحتمي لتحديثات بيانات الإدخال/الإخراج. تسهل الوحدة التكامل السلس مع تكوين الإدخال/الإخراج لوحدة التحكم، مما يدعم أوضاع التشغيل الزائدة وغير الزائدة. وهي مصممة للحفاظ على توافق البرامج الثابتة مع وحدات S800 I/O الحالية، مما يسمح بكثافة I/O قابلة للتطوير داخل مجموعة رف واحدة. تعالج إجراءات التحقق من الأخطاء المتكاملة مزامنة الإطارات عبر الشبكة، بينما يتم تحسين سرعة اتصال ناقل الوحدة لتقليل زمن الوصول أثناء دورات حركة المرور العالية في حلقات التحكم المعقدة في العمليات.

معلومات الطلب

• العناصر المتضمنة: وحدة واجهة الاتصال، موصلات قاعدة التركيب، أغطية الغبار.

• الحزمة القياسية: حاوية صناعية محكمة الغلق مضادة للكهرباء الساكنة.

• الملحقات الاختيارية: وحدات إنهاء ناقل احتياطية، كابلات تصحيح اتصال محمية، أدلة توجيه كابلات زائدة.

إرشادات التركيب

• تأكد من تثبيت قاعدة رف التركيب بشكل صحيح على إطار الخزانة، مع الحفاظ على المحاذاة مع موصلات ناقل S800 I/O.

• قم بتثبيت CI820V1 في فتحة مخصصة قابلة للزيادة؛ وتأكد من أن الألسنة الميكانيكية للقفل مشدودة بالكامل لتأمين الوحدة باللوحة الخلفية.

• أرضي مجموعة قاعدة الرف بنقطة التأريض المشتركة للخزانة الرئيسية للتخفيف من التداخل الكهرومغناطيسي (EMI) على ناقل الحقل.

• استخدم كابلات زوج مجدول محمية لتوصيلات ناقل الحقل، مع ضمان إنهاء الحماية وفقًا لإرشادات التأريض لنظام S800.

• حافظ على مسافة لا تقل عن 5 سم أعلى وأسفل الوحدة للسماح بتبريد الحمل الحراري الطبيعي داخل بيئة الخزانة.

• تجنب تعريض موصلات اللوحة الخلفية للحطام المعدني أو الغبار أثناء إدخال الوحدة لمنع حدوث قوس كهربائي عند التلامس أو تدهور الإشارة.

الأسئلة الشائعة

س: هل يدعم CI820V1 سلوك التبديل السريع؟

ج: تم تصميم الوحدة لعمليات التبديل السريع داخل رف S800 I/O نشط، بشرط أن يكون برنامج وحدة تحكم النظام مهيأ للتعامل مع الحالة العابرة.

س: كيف تؤثر الوحدة على حمل اللوحة الخلفية؟

ج: تستمد CI820V1 طاقتها التشغيلية من اللوحة الخلفية؛ يجب أن تأخذ حسابات طاقة النظام الكلية في الاعتبار السحب الحالي المحدد للوحدة في إعداد زائد عن الحاجة.

س: ما هو تأخير التبديل الزائد عن الحاجة؟

ج: يتم تحديد التبديل الزائد عن الحاجة بواسطة منطق وحدة التحكم وإعدادات مهلة الاتصال، وعادة ما يحدث في غضون بضعة مللي ثانية أثناء فشل المسار.

س: هل توافق البرامج الثابتة مطلوب؟

ج: نعم، يجب أن يتطابق برنامج CI820V1 الثابت مع متطلبات الإصدار المحددة بواسطة ملف تكوين وحدة التحكم في نظام ABB Control Builder.

س: هل توفر الوحدة عزل الإشارة؟

ج: تتضمن واجهة الاتصال عزلًا جلفانيًا لفصل اللوحة الخلفية لوحدة التحكم عن الطبقة المادية لناقل الحقل.

س: ما هي قيود توصيل الأسلاك الميدانية؟

ج: يجب أن تلتزم الأسلاك بمواصفات عرض النطاق الترددي 1500 كيلوبت/ثانية؛ يمكن أن يؤدي تجاوز أطوال الأجزاء الموصى بها إلى انعكاسات الإشارة وفقدان البيانات.

س: هل يمكن لهذه الوحدة أن تعمل في تكوينات غير زائدة عن الحاجة؟

ج: نعم، إنها تعمل بكامل طاقتها كواجهة اتصال بمسار واحد إذا لم تكن التكرارية مطلوبة من قبل بنية العملية.

س: كيف يمكن مراقبة الأعطال التشخيصية؟

ج: يتم تعيين حالة التشخيص مباشرة لسجلات حالة وحدة التحكم، والتي يمكن الوصول إليها عبر برنامج تشخيص النظام ومحطات العمل الهندسية.
