نظرة عامة على المنتج

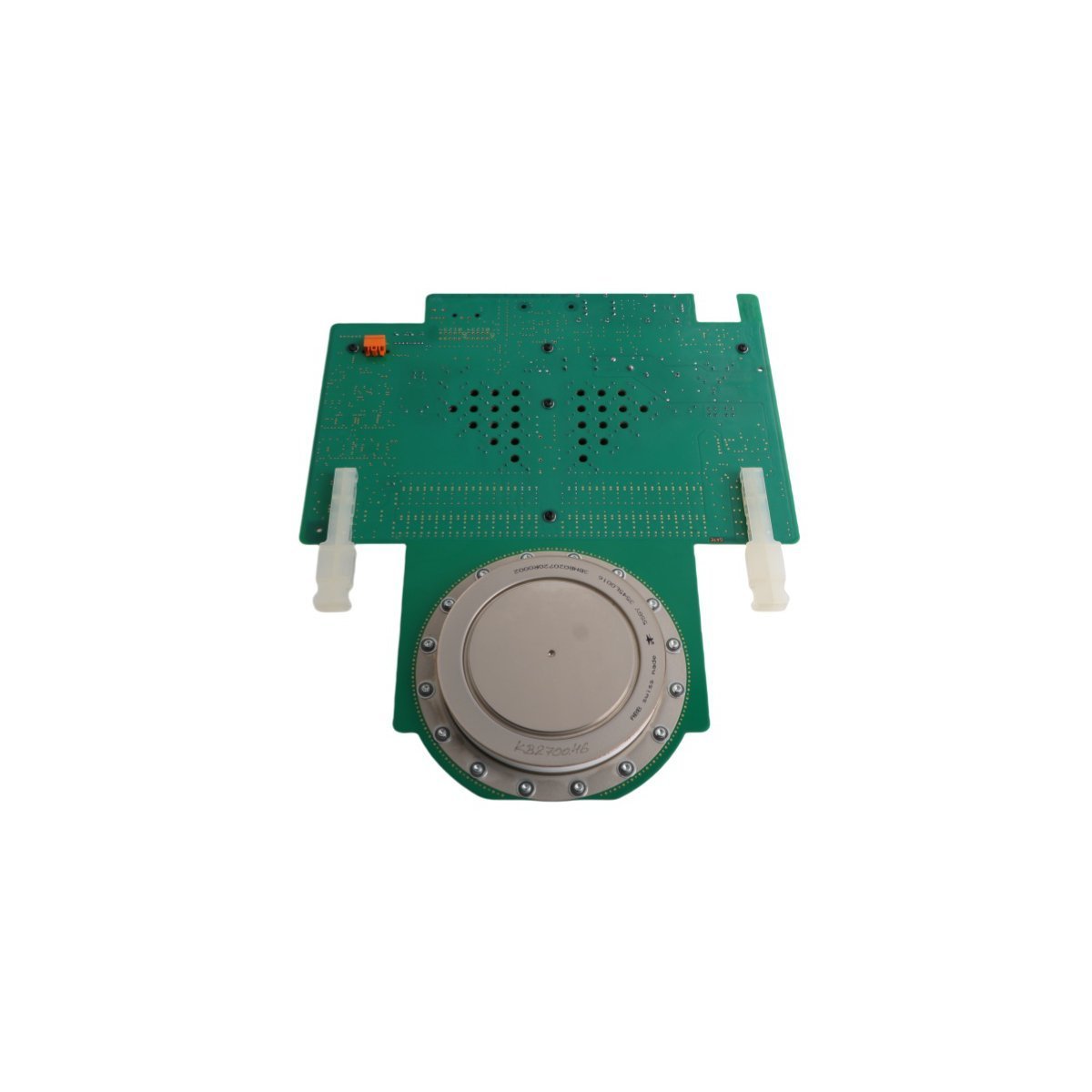

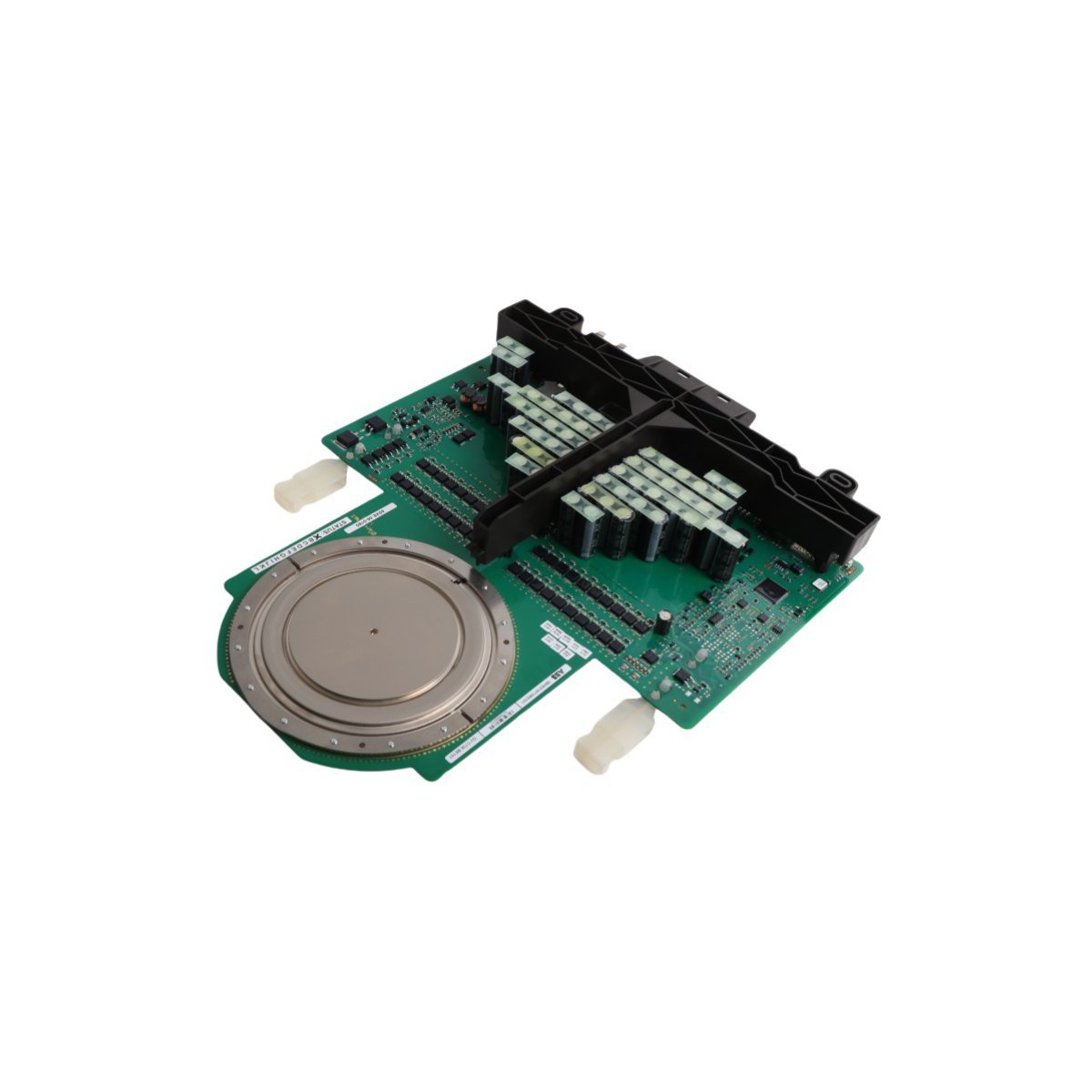

وحدة ABB 5SHY4045L0006، المعرفة بالرمز 3BHB030310R0001، هي وحدة أشباه موصلات طاقة رائدة تستخدم تقنية الثايرستور ذات البوابة المتكاملة المبدلة (IGCT). صُممت هذه الوحدة لمهام تحويل الطاقة متوسطة الجهد الأكثر تطلبًا، وهي تجمع بين الكثافة العالية للطاقة للثايرستور مع التحكم الشبيه بالترانزستور لمفتاح IGBT. صُممت خصيصًا للمحركات الصناعية عالية الأداء، مثل سلسلة ACS 2000، وتطبيقات شبكة الطاقة على نطاق واسع. بفضل هيكلها القوي ذي الكبس، تضمن 3BHB030310R0001 استقرارًا ميكانيكيًا فائقًا وقدرة تحمل دورات حرارية، مما يجعلها مكونًا أساسيًا للأنظمة التي تتطلب قدرات حجب جهد 4500 فولت ومرونة هائلة في تيار الاندفاع.

معلمات الأجهزة الحيوية ومقاييس الأداء

• طراز المكون 5SHY4045L0006

• معرف المنتج 3BHB030310R0001

• تقنية أشباه الموصلات الثايرستور ذو البوابة المتكاملة المبدلة (IGCT)

• تصنيف حجب الجهد 4500 فولت

• تيار الاندفاع الذروي 30 كيلوأمبير

• سرعات التبديل التشغيل <5 ميكروثانية / الإيقاف <10 ميكروثانية

• التردد التشغيلي حتى 500 هرتز

• نطاق درجة حرارة الوصلة -40 درجة مئوية إلى +125 درجة مئوية

• حد درجة حرارة التخزين -40 درجة مئوية إلى +140 درجة مئوية

• الوزن الصافي الكلي 2.64 كجم

• الأبعاد الفيزيائية 35 × 29 × 6 سم

• بلد المنشأ السويد

• التسلسل الهرمي للنظام متوافق مع منصات Advant OCS / 800xA و ACS Drive

تطبيقات الطاقة الاحترافية

تم تحسين 5SHY4045L0006 3BHB030310R0001 لإدارة الطاقة عالية السعة والتحكم الصناعي الشاق:

• محركات الجهد المتوسط تعمل كعنصر تبديل أساسي في محركات ACS 2000 لمصانع الصلب، وأفران الأسمنت، وحفارات التعدين.

• تحويل الطاقة المتجددة إدارة عاكسات الطاقة عالية القدرة للمحطات المركزية للمزارع الشمسية ومحولات توربينات الرياح.

• استقرار الشبكة التطبيق في أنظمة نقل التيار المتردد المرنة (FACTS) ومُعوضات القدرة غير الفعالة الثابتة (SVC) لتنظيم جودة الطاقة.

• أنظمة الجر تنظيم التيار العالي لنظام الدفع للقاطرات وكهربة السكك الحديدية الثقيلة.

• الدفع البحري التحكم في محركات السرعة المتغيرة المستخدمة في أنظمة الدفع الكهربائية للسفن الكبيرة والدوافع الأمامية (bow thrusters).

س: ما هي الميزة الأساسية لتقنية IGCT في هذه الوحدة مقارنة بوحدات IGBT القياسية؟

ج: توفر تقنية IGCT في 5SHY4045L0006 خسائر توصيل أقل بكثير وقدرات أعلى للتعامل مع التيار عند الفولتيات المتوسطة، مما يحسن بشكل كبير كفاءة النظام الكلية في تطبيقات الطاقة العالية.

س: كيف يفيد تصميم "press-pack" وحدة 3BHB030310R0001؟

ج: يوفر تصميم "press-pack" استقرارًا ميكانيكيًا ممتازًا في ظل الاهتزاز والدورات الحرارية. كما يسهل التبريد المزدوج الفائق ويضمن وضع فشل آمن (دائرة قصر) وهو أمر حيوي للأنظمة عالية الموثوقية.

س: ما هي متطلبات تشغيل البوابة لتحفيز هذا الـ IGCT؟

ج: تتميز هذه الوحدة بمحرك بوابة مدمج يتطلب جهد تحفيز يتراوح بين 1.5 فولت و 2.5 فولت، قادر على التعامل مع تيارات البوابة تصل إلى 50 أمبير للتبديل السريع والقوي.

س: هل يمكن لهذه الوحدة أن تعمل في درجات حرارة خارجية قصوى؟

ج: نعم، مع نطاق درجة حرارة وصلة تشغيل يصل إلى -40 درجة مئوية وإدارة حرارية متخصصة، تم تصميم الوحدة لتعمل بشكل موثوق في مناخات متنوعة، من مناطق التعدين القطبية إلى محطات الطاقة الصحراوية.

س: هل هذه الوحدة بديل مباشر للأجزاء في سلسلة محركات ACS 2000؟

ج: نعم، تعتبر 5SHY4045L0006 مكونًا قياسيًا للطاقة لمنصة ACS 2000، وهي مصممة للتكامل السلس ومحسّنة لخوارزميات التحكم الخاصة بمحركات ABB.
