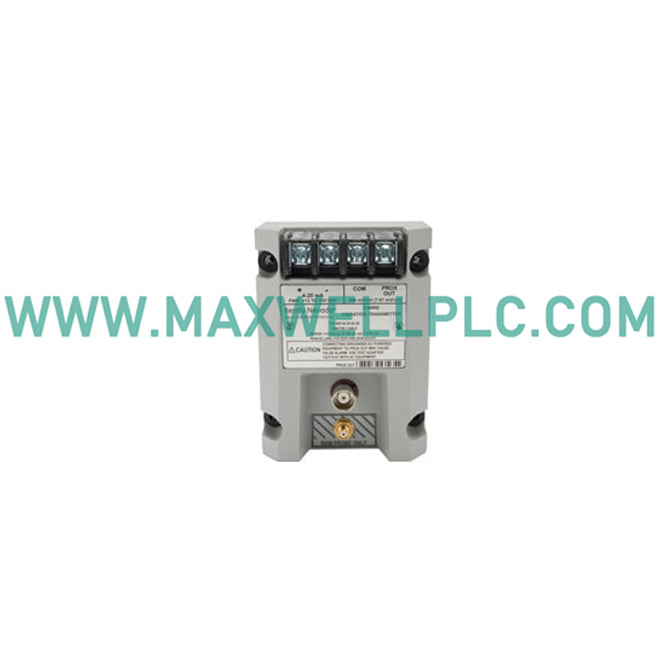

يعمل جهاز Bently Nevada 991-25-50-01-05 كجهاز إرسال دفع أساسي 991 يستخدم لتنفيذ وظائف مراقبة الإزاحة المحورية عبر منصات حماية الآلات. يعمل الجهاز كمكون أجهزة يعمل بأسلاك ثنائية ومزود بالطاقة من الحلقة، والذي يقوم بتهيئة إشارات التقارب التناظرية إلى خرج خطي متناسب بتيار مستمر 4-20 مللي أمبير، مما يسمح بالتتبع المباشر لحركة العمود المعاكسة للاتجاه دون الحاجة إلى رفوف مراقبة منفصلة.

تفكيك مصفوفة رمز الخيارات

• 991: رمز السلسلة الأساسي الذي يشير إلى إطار جهاز إرسال الموضع المحوري (الدفع) المتكامل للتقارب.
• 25: خيار نطاق القياس الكامل المعاير لـ 25-0-25 ميل (حوالي 0.6-0-0.6 ملم) مع تتبع الصفر المركزي.
• 50: معلمة طول النظام الكلي المعاير والمحسّنة لمصفوفة مطابقة المسبار وكابل التمديد بطول 5.0 متر (16.4 قدم).
• 01: تباين تركيب الأجهزة الميكانيكية الذي يوفر مشابك تثبيت DIN-rail مقاس 35 ملم من المصنع.
• 05: حزمة موافقة شاملة للوكالات تحدد CSA القسم 2، ATEX المنطقة 0، ATEX المنطقة 2، وتسجيل ABS البحري المضمن.

تنسيقات معلمة الأجهزة

معايرة مسبار التيار الدوامي ومعالجة إشارة الاهتزاز

يعتمد 991-25-50-01-05 على مصفوفات معايرة مسبار التيار الدوامي المستمر لتتبع تقلبات الجهد عالية التردد الناتجة عن تحريك العمود المحوري. تقوم شبكة المعالجة الداخلية بتحويل التغيرات في المجال المغناطيسي للتردد اللاسلكي الذي يولده مسبار 3300 NSv إلى وحدات هندسية دقيقة، والتحقق من صحة جهد الفجوة (أهداف -10 VDC) عبر نوافذ الإزاحة الإيجابية والسلبية للقياس. لحماية دقة مسار الإشارة أثناء أحداث ديناميكيات الدوار المكثفة، تفرض الأجهزة قمعًا عاليًا للتداخل المتبادل على طول الحلقة، وتغذي موجة ديناميكية غير مخففة إلى منفذ PROX OUT المحوري مع الحفاظ على منطق الحماية الأساسي خاليًا من ضوضاء تبديل جهد الخط من خلال كتلة دائرة منع التشغيل الداخلية.

محتويات وثيقة الشراء

• 1 x وحدة إرسال الدفع 991-25-50-01-05
• 2 x مشابك تثبيت DIN-rail مقاس 35 مم مثبتة من المصنع
• 1 x غطاء عزل شفاف للوصول إلى مقياس الجهد

إرشادات التثبيت الميداني

قواعد التأريض

• قم بتوصيل سلك تصريف درع الكابل الوارد حصريًا في شريط التأريض النظيف لرف جهاز الاستقبال.
• تأكد من تأريض قسم DIN-rail مقاس 35 مم بشكل صحيح بلوحة الفرعية للغلاف، مع الحفاظ على العزل بين دائرة جهاز الإرسال والعناصر المعدنية الهيكلية.

قيود الأسلاك

• تحقق من أن المقاومة الكلية للحلقة الخارجية للمسار ثنائي الأسلاك تظل ضمن حدود حساب انخفاض الجهد المحدد في ظل ظروف تحديد التيار القصوى 23 مللي أمبير.
• قم بتوجيه جميع أسلاك التمديد من المستشعر إلى جهاز الإرسال من خلال قنوات مخصصة منخفضة السعة للحفاظ على دقة الإشارة العالية.

متطلبات التدريع

• قم بإحاطة الكابلات الميدانية داخل مسارات الأنابيب الفولاذية المستمرة لمنع حدوث حث مجال كهرومغناطيسي عالي التردد من المعدات الثقيلة المحيطة.
• حافظ على مسافة فصل مسار التوجيه المادي لا تقل عن 300 مم عن خطوط تغذية محرك التيار المتردد ثلاثي الأطوار.

قواعد التحقق التشغيلي

• استخدم مصدر جهد تيار مستمر متغير في دبوس إدخال الاختبار للتحقق من تكوين نطاق حلقة جهاز الإرسال 4-20 مللي أمبير دون تحريك العمود ميكانيكيًا.
• أحكم ربط براغي الربط الطرفية وفقًا لإرشادات عزم الدوران الهندسية القياسية للتخلص من حالات الشذوذ ذات المقاومة العالية للاتصال.

القيود البيئية

• قم بتركيب الأجهزة داخل غلاف واقي بيئي إذا كانت المتغيرات الصناعية المحيطة تخاطر بتجاوز نطاق درجة الحرارة المستمر المعتمد.
• تأكد من حماية كتلة غلاف جهاز الإرسال البلاستيكية الخارجية من التأثيرات الميكانيكية ورذاذ الماء عالي السرعة أثناء إجراءات غسيل المصنع.

الأسئلة المتكررة

• س: ما هو سلوك التبديل السريع عند استبدال وحدة إرسال 991 أثناء مراحل حماية الماكينة النشطة؟

  ج: يجب وضع حلقة إدخال نظام التحكم المرتبطة في وضع التجاوز اليدوي قبل فصل خطوط الطرف الميداني لتجنب توليد إنذارات كاذبة لارتفاع الدفع.

• س: هل يفرض جهاز 991-25-50-01-05 حملًا داخليًا للتيار على قضبان إمداد اللوحة الخلفية لرف المراقبة؟

  ج: لا، هذه وحدة مستقلة تعمل بالطاقة من الحلقة، وتسحب تيارها التشغيلي الفيزيائي الكلي مباشرة من حلقة أجهزة التحكم الخارجية ذات التيار المستمر 24 فولت.

• س: ما هو تأخير تبديل التكرار الذي يسببه جهاز الإرسال أثناء حالة فشل وحدة التحكم ثنائية القناة؟

  ج: يخرج الجهاز اتجاه تيار تناظري مباشر وغير منقطع 4-20 مللي أمبير، والذي يساهم بـ 0 مللي ثانية من تأخير التبديل الكهربائي لدوائر التصويت المنطقية الخارجية.

• س: هل يلزم ترقيات توافق البرامج الثابتة عند تركيب نموذج جهاز الإرسال هذا في شبكات DCS الموزعة حديثًا؟

  ج: لا، تعالج الوحدة متغيرات المستشعر باستخدام دوائر تناظرية سلكية صلبة، مما يضمن الشفافية الوظيفية الكاملة عبر جميع منصات البرامج الثابتة الرقمية وإصدارات البرامج.

• س: ما هو العزل المادي للإشارة المتوفر بين قابس التشخيص الأمامي BNC ودائرة الحلقة الرئيسية 4-20 مللي أمبير؟

  ج: تشترك واجهة PROX OUT في مسار أرضي مشترك مع دائرة جهاز الإرسال؛ يجب أن تستخدم أجهزة التشخيص المتصلة أرضيات عائمة أو معزولة لمنع أخطاء الحلقة.

• س: ما هي قيود الأسلاك الميدانية التي يجب مراعاتها عند ضبط معلمات معايرة الصفر والمدى؟

  ج: يجب على الفنيين استخدام أدوات تعديل معزولة لتجنب لمس الدوائر الداخلية، ويجب إعادة إغلاق الملصق الخارجي فورًا لمنع دخول الرطوبة.

• س: كيف تحمي دائرة منع التشغيل الداخلية نظام المراقبة أثناء انتقالات بدء التشغيل؟

  ج: تقوم الدائرة بتثبيت خرج الحلقة عند قيمة أساسية آمنة أثناء تطبيق الطاقة، مما يمنع عابرات تبديل جهد الخط من تسبب في رحلات حماية كاذبة.

• س: هل يمكن لجهاز إرسال الدفع هذا الاحتفاظ بمصفوفة معايرته الدقيقة إذا تغيرت مادة العمود من الفولاذ AISI 4140؟

  ج: لا، تم ضبط إطار معايرة مسبار التيار الدوامي في المصنع وفقًا لمواصفات الفولاذ AISI 4140؛ ستتسبب الأعمدة الهدف المكونة من سبائك أخرى في انحرافات تتبع القياس غير الخطية.
