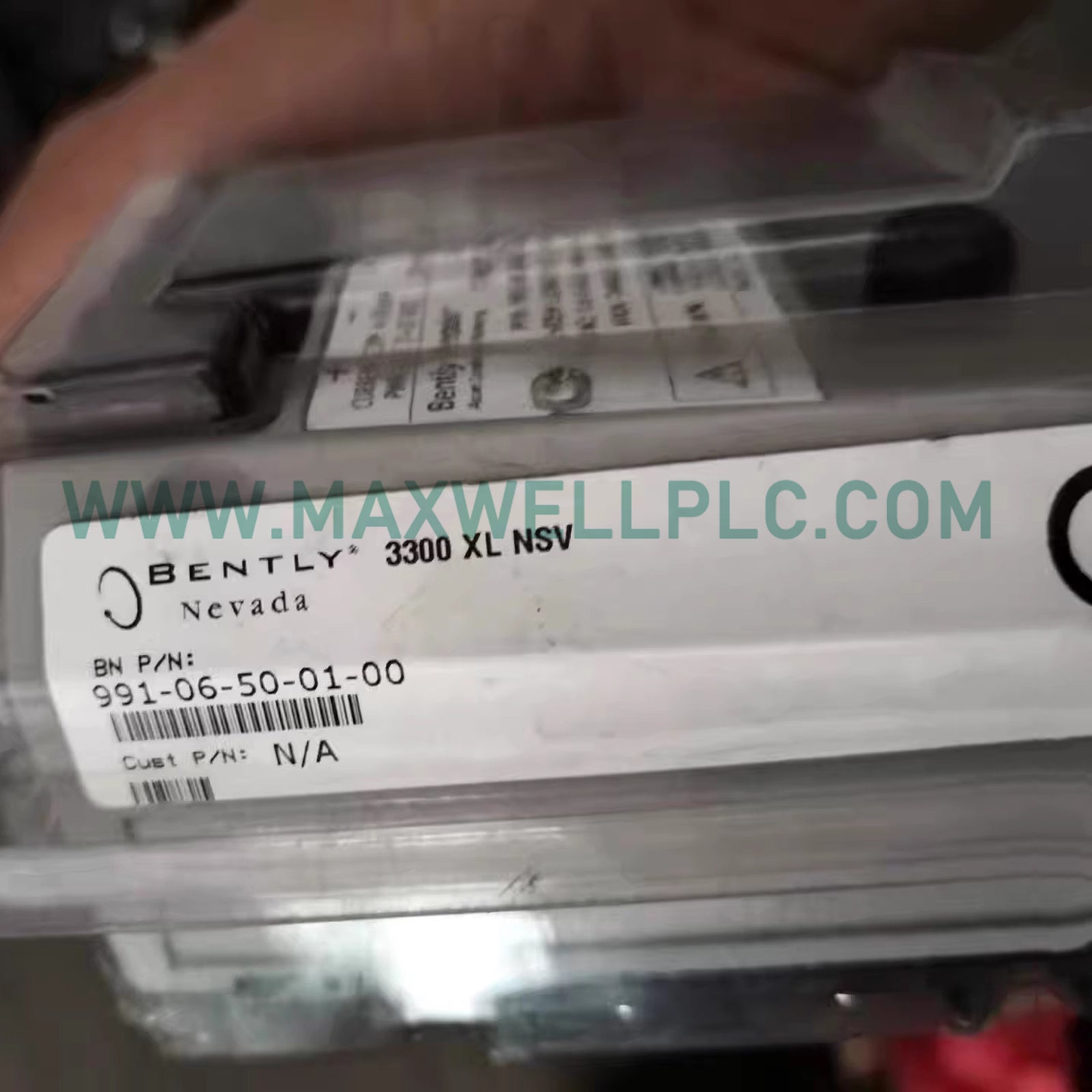

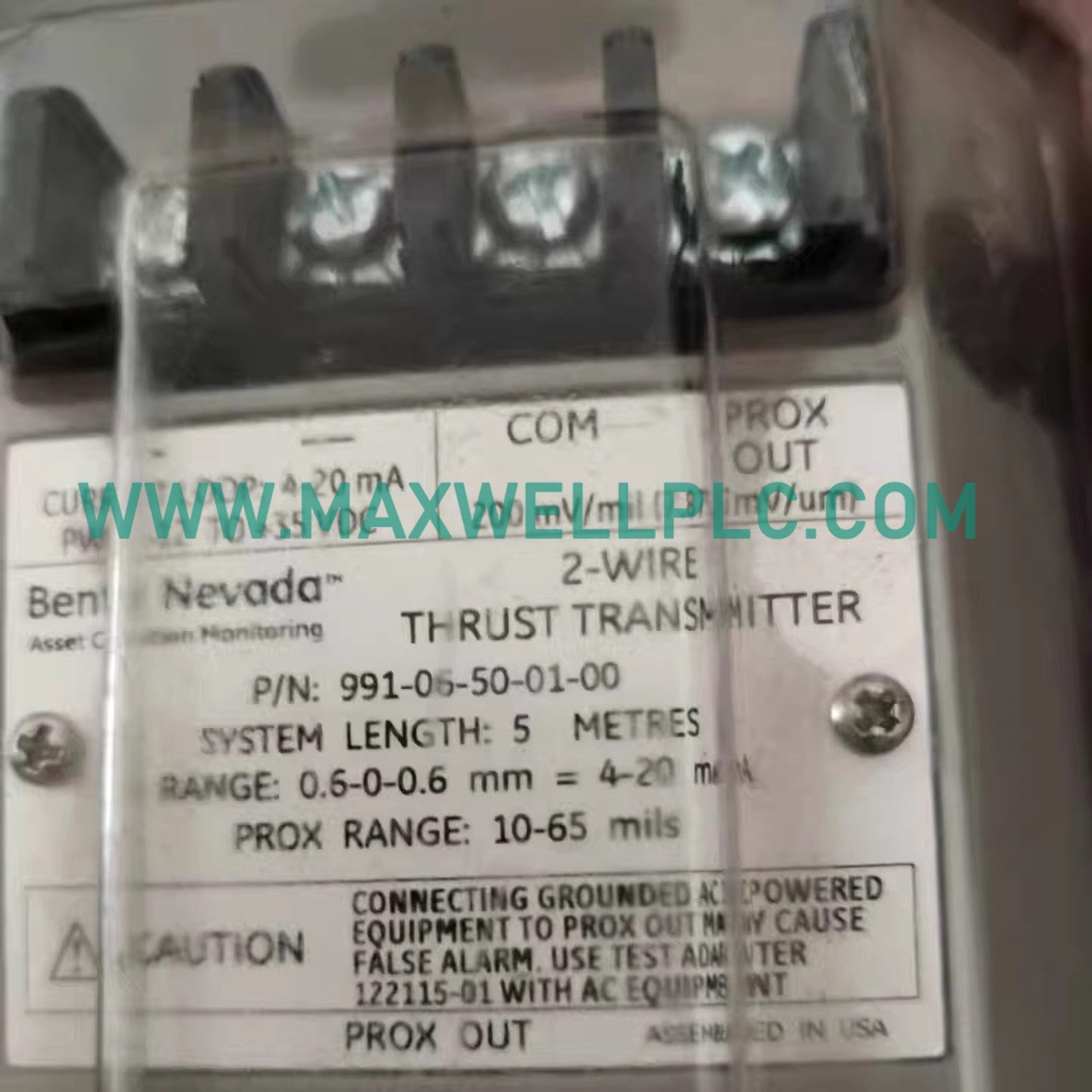

تم تكوين Bently Nevada 991-06-70-02-00 (جهاز إرسال الدفع 991) لتحويل الإزاحة المحورية الساكنة غير المتصلة في أنظمة حماية الماكينات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يقوم الجهاز بتحويل إشارات التردد العالي الخام من مجسات التقارب إلى خرج تيار مستمر خطي من 4 إلى 20 مللي أمبير، ويرسل بيانات قياس الموضع الدفعي المستمرة مباشرة إلى منصات التحكم الصناعية بدون حامل مراقبة وسيط.

خيارات الأجهزة المكونة

• 991: رمز النموذج الأساسي لنظام جهاز إرسال مسبار التقارب المتكامل المحسن لقياس الدفع.
• -06: خيار نطاق المقياس الكامل يشير إلى مدى إزاحة خطية قدرها 0.6-0-0.6 مم.
• -70: طول نظام 7.0 أمتار (23.0 قدم) يتطابق مع معايرة المسبار والكابل الممتد مجتمعين.
• -02: مواصفات تركيب مسامير الحاجز للتأريض الميكانيكي للشاسيه الصلب.
• -00: خيار موافقة الوكالة يختار تكوين الأجهزة الأساسي القياسي غير المعتمد.

مصفوفة الأداء الفني

تحجيم التيار الدوامي واستقرار ديناميكيات الدوار

يشتمل الجهاز على دوائر داخلية دقيقة محسّنة لتحجيم مسبار التيار الدوامي، مما يثبت التحولات الخام للجهد إلى حلقات تيار تناظرية متناسبة. يدعم التحقق من جهد الفجوة (أهداف -10 VDC) من خلال نقاط طرفية محلية مخصصة، مما يسمح لفرق أدوات القياس الميدانية بتأكيد مسافة مباعدة المسبار أثناء تشغيل الماكينة الساكنة. يسجل هذا التحويل الخطي للجهد التغيرات السريعة في ديناميكيات الدوار، مما يمنع تداخل الضوضاء عالية التردد من تشويه الاتجاهات المحورية الساكنة. تم دمج حلقات منع التداخل في بنية الدائرة متعددة الطبقات، مما يمنع تسرب الإشارة عند تركيب وحدات 991 متعددة جنبًا إلى جنب على إطار حاجز مشترك.

محتويات العبوة

• 1 × وحدة إرسال الدفع 991-06-70-02-00
• 1 × طقم مسامير تثبيت الحاجز

توجيهات التكامل الميداني

قيود مسار الكابل

• تأكد من أن سلك محول الطاقة المحوري يحافظ على نصف قطر انحناء لا يقل عن 76 مم على طول جميع وصلات الأنابيب.
• افصل الخطوط التناظرية للمستشعر عن بنية الإمداد ذات الجهد العالي بمسافة لا تقل عن 300 مم.

تركيب الكتلة الميكانيكية

• ثبت جسم جهاز الإرسال بحاجز معدني مسطح ونظيف باستخدام مسامير التأريض المرفقة من المصنع.
• تأكد من أن تداخل غلاف المسبار يفي بالحد الأدنى القياسي لـ 5 خيوط داخل فتحة غلاف الماكينة.

قواعد درع نظام الدرع

• قم بتوصيل درع تصريف الكابل الإجمالي حصريًا بقضيب التأريض النظيف لبطاقة الإدخال التناظري DCS/PLC.
• اعزل طبقة الدرع الخارجية عند واجهة صندوق وصل الماكينة لمنع حلقات التأريض متعددة النقاط.

الأسئلة الشائعة الفنية

• س: هل يمكن لجهاز الإرسال الحلقي هذا دعم إجراءات التبديل السريع أثناء تنشيط الحلقة الميدانية؟

  ج: نعم، يمكن تبديل الحلقة سريعًا بشرط تجاوز عوائق رحلة PLC النهائية قبل قطع الدائرة الميدانية.

• س: كيف تؤثر مقاومة إمداد الحلقة على أداء حلقة إشارة 4-20 مللي أمبير؟

  ج: تقلل المقاومة الزائدة للحلقة من جهد التشغيل المتاح؛ حافظ على حمل الحلقة أقل من الحد الأقصى المحدد بمنحنى جهد الإمداد.

• س: ما هو إجراء الاختبار الميداني الذي يؤكد الخط الأساسي للتحقق من جهد الفجوة المستهدف (أهداف -10 VDC)؟

  ج: قم بقياس الجهد بين الطرفين المحليين "Prox" و "Com" باستخدام مقياس متعدد رقمي قياسي عالي المقاومة.

• س: هل يتطلب جهاز الإرسال تحديثات توافق البرامج الثابتة الداخلية أثناء استبدال الأجهزة؟

  ج: لا، يقوم الجهاز بإجراء التكييف التناظري باستخدام مكونات الأجهزة ولا يحتوي على برامج ثابتة أو طبقات معالجة رقمية.

• س: ماذا يحدث إذا انحرف طول كابل المستشعر عن حد معايرة 7.0 أمتار؟

  ج: تؤدي أطوال النظام غير المتطابقة إلى تغيير تردد الضبط، مما يؤدي إلى تدمير تحجيم مسبار التيار الدوامي وتسبب أخطاء في القياس.

• س: كيف تحمي الوحدة قنوات المراقبة الداخلية من فشل منع التداخل المجاور؟

  ج: تحد التصفية الداخلية متعددة المراحل من الحث المتبادل عالي التردد، مما يعزل خرج حلقة التيار عن المجالات الكهرومغناطيسية المجاورة.

• س: ما هي إشارة الفشل التي يتم إرسالها عبر الحلقة في حالة كسر سلك مسبار التقارب؟

  ج: يقوم جهاز الإرسال بإخراج التيار خارج الحدود (أقل من 3.6 مللي أمبير أو أعلى من 22 مللي أمبير) للإشارة إلى عطل في محول الطاقة.

• س: هل يجوز تأريض الدرع عند كل من جسم جهاز الإرسال وهيكل جهاز الاستقبال؟

  ج: لا، يؤدي التأريض متعدد النقاط إلى إنشاء حلقات أرضية ذات تيار دوران تشوه إشارة حلقة التيار التناظري.
