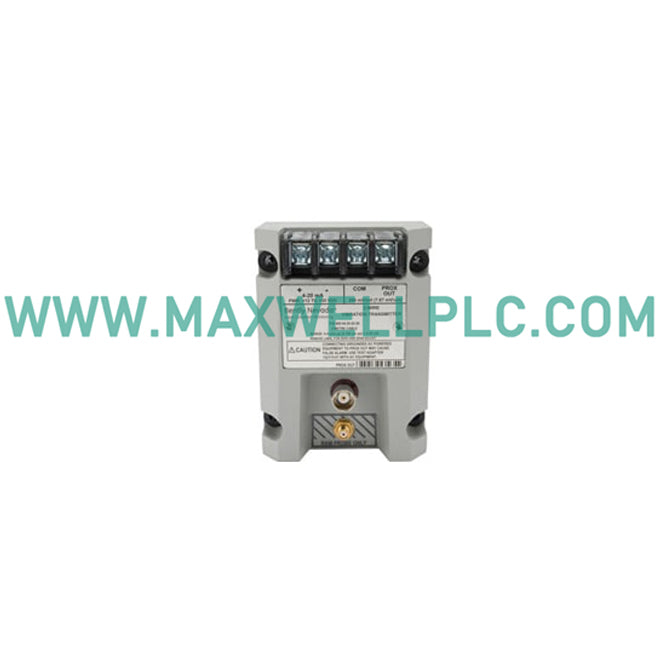

تم تكوين Bently Nevada 990-05-XX-01-05 MOD:165335-01 (مرسل الاهتزاز 990) لتنفيذ الإشارة أو التحكم في الأنظمة الصناعية، ويوفر تنفيذاً فيزيائياً/كهربائياً مباشراً. تتصل هذه الأداة الصناعية ثنائية الأسلاك التي تعمل بحلقة مع نظام مستشعر تقارب لا يتلامس لتحويل تعديل جهد تيار إيدي الخام إلى خرج خطي موحد ومتناسب 4-20 مللي أمبير. يعمل بدون رف مراقبة خارجي، ويرسل مقاييس الاهتزاز الشعاعي من القمة إلى القمة مباشرة إلى أجهزة التحكم الآلية الإشرافية.

تفسير رمز خيار المعلمة

• 990: بادئة النموذج الأساسي لسلسلة مرسل اهتزاز القرب المتكامل.
• 05: اختيار النطاق الكامل الذي يحدد وحدات هندسية من 0-5 ميلز من القمة إلى القمة (0-125 ميكرومتر من القمة إلى القمة).
• XX: رمز نائب أساسي يشير إلى تكوين المصنع لطول نظام كهربائي إجمالي يبلغ 5.0 متر أو 7.0 متر.
• 01: خيار قاعدة التثبيت الميكانيكية الذي يوفر مشابك DIN-rail مدمجة مقاس 35 ملم.
• 05: رمز الموافقة العالمي لوكالة السلامة الذي يغطي معايير CSA Division 2 و ATEX Zone 0 و ATEX Zone 2 و ABS البحرية.
• MOD:165335-01: لاحقة كتالوج تعديل الأجهزة المصنعية التي تحدد تعديلات تصميم الدائرة الداخلية أو المكونات المتخصصة.

مواصفات الأجهزة

قياس مسبار تيار إيدي ومعالجة إشارة الاهتزاز

يعتمد الموديل 990-05-XX-01-05 MOD:165335-01 على معاملات قياس مسبار تيار إيدي الدقيقة لتحويل انتقالات الفجوات الديناميكية إلى مقاييس حلقة عالية التردد. عندما يغير عمود الهدف المجال المغناطيسي الناتج عن مسبار القرب 3300 NSv، يقوم المرسل بمعالجة إشارة الاهتزاز الداخلية لقياس الحركة الشعاعية من القمة إلى القمة. تتطلب معايرة الحقل التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر) الذي يقاس بين أطراف PROX OUT و COM المحلية، حيث يتطابق موضع 50 ميلز مركزي مع خط أساس -9 فولت تيار مستمر. يعمل الجهاز على تخفيف ضوضاء ديناميكيات الدوار عالية التردد من خلال فرض قمع قوي للتداخل من خلال تصميمه، بينما تعمل دائرة Not OK/Signal Defeat على خفض تيار الحلقة أثناء حالات الموصل الفيزيائي غير المحكم أو أعطال المسبار لقمع إنذارات الجهاز الخاطئة.

معلومات الطلب

• 1 × وحدة مرسل اهتزاز 990-05-XX-01-05 MOD:165335-01
• 2 × مشابك قاعدة تثبيت DIN-rail مقاس 35 ملم مثبتة مسبقاً
• 1 × غطاء فحص درع طرف المعايرة

إرشادات التثبيت الميداني

قواعد التأريض

• قم بتوصيل سلك تصريف درع الكابل الميداني الوارد بدقة بقضيب التوصيل الأرضي النظيف للأجهزة داخل خزانة غرفة التحكم الرئيسية.
• لا تقم بتوصيل درع الكابل التمديد أو درعه بإطارات معدنية هيكلية للآلات لمنع تيارات حلقة التأريض الكهربائية المتداولة.

قيود الأسلاك

• تأكد من أن مقاومة حلقة المسار الكلية، بما في ذلك الأسلاك الميدانية ومقاومات حمل المستقبل، لا تتجاوز 1000 أوم عند 35 فولت تيار مستمر.
• حافظ على معلمات الطول الصحيحة على جانب المستشعر التي تتطابق مع اختيار الطول الكلي للنظام الكهربائي 5.0 متر أو 7.0 متر.

متطلبات التدريع

• قم بتوجيه جميع مسارات التوصيل البيني لحلقة التيار التناظرية داخل أنابيب معدنية مخصصة مؤرضة لتحقيق رفض ضوضاء كهرومغناطيسية عالية.
• اعزل مصفوفة أسلاك المرسل عن مسارات توزيع الطاقة الكهربائية ثلاثية الأطوار الثقيلة بمسافة فيزيائية لا تقل عن 300 ملم.

قواعد إدخال اللوحة الخلفية

• قم بإلغاء تنشيط أو تجاوز مخارج مرحل الرحلة الطارئة المطابقة في نظام التحكم الموزع قبل تركيب أو فك توصيلات الأطراف.
• قم بتشديد جميع ألواح ضغط كتلة الأطراف بقوة فوق قلوب الموصل لإزالة التقطعات الدقيقة غير المنتظمة التي تشعل دائرة Not OK.

القيود البيئية

• قم بتركيب الوحدة داخل صندوق توصيل ميداني مقاوم للعوامل الجوية ومحكم الغلق ضد الغبار إذا كانت المتغيرات البيئية المحلية للمصنع تتغير بانتظام خارج النافذة المعتمدة من -35 إلى +85 درجة مئوية.
• تجنب المواضع الفيزيائية المعرضة لرذاذ الزيت عالي السرعة المباشر أو الصدمات الهيكلية أثناء إجراءات صيانة الآلات.

الأسئلة المتداولة

• س: ما هو سلوك التبديل السريع عند فصل جهاز الإرسال 990 في ظل ظروف الحلقة النشطة؟

  ج: يجب قفل أو تجاوز مسار إدخال نظام التحكم المرتبط أولاً؛ قطع الاتصال يؤدي إلى قطع تيار الحلقة، مما قد يتسبب في تعثر خاطئ لآلات المصنع.

• س: هل يسحب جهاز 990-05-XX-01-05 MOD:165335-01 الطاقة من لوحة خلفية لرف مراقبة داخلي؟

  ج: لا، هذا المرسل هو مكون ميداني مستقل يعمل كجهاز ثنائي الأسلاك، ويسحب جهد التشغيل بالكامل من شبكة الحلقة +12 إلى +35 فولت تيار مستمر.

• س: ما هو تأخير تبديل التكرار الذي يحدث عند الخرج 4-20 مللي أمبير أثناء فشل مسبار القرب؟

  ج: لا يوجد تأخير تبديل إلكتروني (0 مللي ثانية)؛ فالدائرة المتكاملة "غير موافق" تجبر تيار الحلقة الرئيسي مباشرة على الانخفاض لتنبيه منصة DCS بحالة الخطأ.

• س: هل هناك حاجة إلى برامج تشغيل محددة أو معلمات توافق للبرامج الثابتة أثناء تشغيل النظام؟

  ج: لا، تستخدم هذه الوحدة تصميم معالجة تناظرية مبرمجة بالكامل، مما يجعلها مستقلة تمامًا عن إصدارات البرامج الدقيقة الرقمية أو اختلافات البرامج الثابتة للمضيف.

• س: ما هو مستوى عزل الإشارة الكهربائية الموجود بين منفذ التشخيص المحوري الأمامي وحلقة التحكم؟

  ج: أطراف PROX OUT و COM هي كتل غير معزولة مرتبطة بالدائرة الداخلية؛ يجب أن تستخدم أجهزة الاختبار مدخلات أرضية معزولة لتجنب تشويه الإشارة.

• س: ما هي قيود الأسلاك الميدانية التي تنطبق على مقاييس الجهد الخارجية لمعايرة الصفر والنطاق؟

  ج: يجب إجراء التعديلات باستخدام مفكات ضبط غير موصلة، ولا تتفاعل التعديلات، مما يسمح بضبط النطاق بشكل منفصل دون تحويل قاعدة الصفر.

• س: كيف يساعد مسمار إدخال الاختبار الفنيين الميدانيين على التحقق من أداء المرسل؟

  ج: يسمح للفنيين الخارجيين بإدخال إشارة جهد ديناميكية اصطناعية من مولد وظائف، واختبار مقياس حلقة 4-20 مللي أمبير دون تدوير العمود الفيزيائي.

• س: لماذا يجب التحقق من فجوة مسبار القرب 3300 NSv مقابل أهداف -10 فولت تيار مستمر أثناء التثبيت؟

  ج: التحقق من الفجوة يضمن عمل المسبار ضمن نافذة نطاقه الخطي من 20 إلى 55 ميلز، مما يضمن تصميم قياس دقيق ومتناسب 4-20 مللي أمبير.
