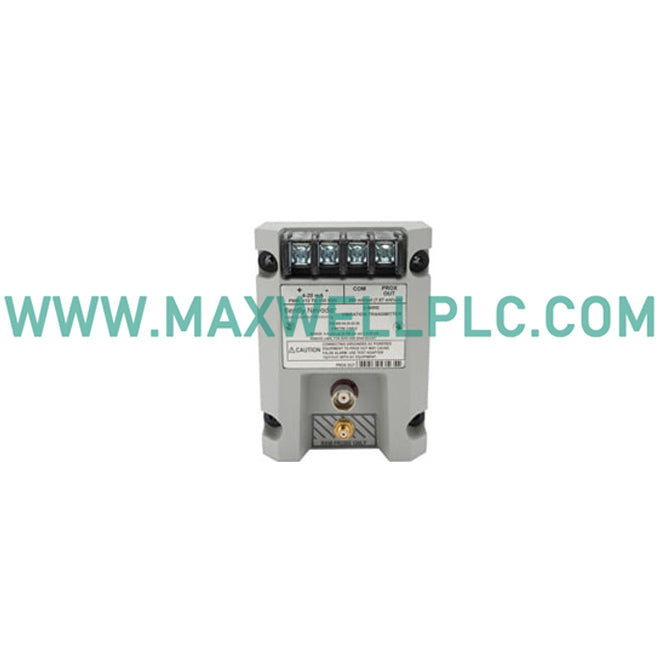

يعمل Bently Nevada 990-04-XX-02-05 MOD: 167577-05، والمُدرج أيضًا تحت اسم 990 Vibration Transmitter، كمكون أجهزة مخصص لمعالجة الإشارات أو تنفيذ التحكم داخل أنظمة الأتمتة الصناعية. يقوم هذا الجهاز ثنائي الأسلاك الذي يعمل بالطاقة من الحلقة بتحويل مدخلات مسبار التقارب الخام إلى تيارات خطية 4-20 مللي أمبير، مما يتيح التكامل المباشر لحماية الآلات مع وحدات التحكم الخارجية دون الحاجة إلى وحدة رف مراقبة Proximitor وسيطة.

اختيار رمز رقم الجزء

• 990: بادئة السلسلة الأساسية التي تحدد إطار جهاز إرسال اهتزاز التقارب المتكامل.
• 04: خيار نطاق المقياس الكامل المخصص للإزاحة الميكانيكية من 0 إلى 4 ميل ذروة إلى ذروة (0-100 ميكرومتر ذروة إلى ذروة).
• XX: عنصر نائب لمعلمات طول النظام المحددة التي تتطابق مع تكوينات 5.0 متر أو 7.0 متر.
• 02: اختلاف نمط التركيب المادي باستخدام براغي تثبيت الحاجز المدمجة.
• 05: موافقات الوكالة المعتمدة لـ CSA Division 2 وATEX Zone 0 وATEX Zone 2 والتحقق البحري المضمن من ABS.
• MOD: 167577-05: معرّف التعديل الذي يعيّن تعديلات مكونات المصنع الداخلية أو التكوينات الأساسية المخصصة.

جداول معلمات الجهاز

قياس مسبار التيار الدوامي ومعالجة إشارة الاهتزاز

يقوم 990-04-XX-02-05 MOD: 167577-05 بتحويل تشوهات مقاومة مسبار التقارب إلى مقاييس حلقة معايرة باستخدام تكوينات قياس مسبار التيار الدوامي الصارمة. تقوم كتلة معالجة إشارة الاهتزاز الداخلية بأخذ عينات من تعديلات مجال الترددات اللاسلكية عالية التردد الناتجة عن هدف عمود AISI 4140 المتحرك، وتصفية الضوضاء المكانية مع التحقق من صحة جهد الفجوة (أهداف -10 VDC) عبر نافذة المسار الخطي من 0.5 إلى 1.75 مم. عن طريق قمع تداخل المجال، يحافظ جهاز الإرسال على بيانات القياس عن بعد لديناميكيات الدوار الخام، ويخرج موجة تشخيص غير مخففة عبر طرف BNC بينما يقيد الحلقات الرئيسية عبر دائرة Not OK عندما يحدث تداخل أرضي متعدد النقاط أو انفصال المسبار.

مخزون حزمة المشتريات

• 1 × وحدة جهاز إرسال اهتزاز 990-04-XX-02-05 MOD: 167577-05
• 4 × براغي قاعدة تثبيت الحاجز المدمجة
• 1 × لوحة غطاء مقياس الجهد الواقية القابلة للإزالة

إرشادات التثبيت الميداني

قواعد التأريض

• قم بإنهاء سلك تصريف الدرع الخارجي للكابل حصريًا عند كتلة طرف التأريض النظيف المشترك بجهاز الاستقبال.
• حافظ على عزل مفتوح بين الهيكل المعدني لصندوق التوصيل الميداني ووصلة درع الكابل الداخلي لتجنب تطوير حلقات تأريض.

قيود الأسلاك

• تأكد من أن المسافة بين توصيلات حلقة جهاز الإرسال ومقاوم حمل جهاز الاستقبال تتبع جداول حدود المقاومة المحلية.
• حافظ على أسلاك الكبل المحوري التشخيصية الديناميكية أقل من أقصى معلمات الطول السعوي عند النقر على مجموعة طرف PROX OUT الأمامي.

متطلبات التدريع

• قم بتضمين الأسلاك الميدانية التناظرية متعددة الموصلات داخل قنوات فولاذية مؤرضة لقمع تسرب الضوضاء الكهرومغناطيسية من مكونات المصنع المحيطة.
• حافظ على جميع مسارات الربط البيني الميدانية مفصولة عن خطوط محركات الموتور ذات التردد المتغير بحد أدنى 30 سم.

قواعد التحقق التشغيلي

• افصل نظام الحلقة النشط وقم بإدخال إشارات اختبار مولد الدالة عبر دبوس إدخال الاختبار للتحقق من سلامة المدى.
• شد براغي الطرف بإحكام على خيوط الأسلاك النحاسية النظيفة لمنع أخطاء الانفصال الدقيق التي تؤدي إلى تشغيل دائرة Not OK.

القيود البيئية

• تأكد من أن بيئة الخزانة المحيطة تتطابق مع مظروف تشغيل الأجهزة، مما يحمي جهاز الإرسال من التدهور الحراري المحيط.
• لا تتجاوز أقصى مقاييس عزم الدوران المادي عند تثبيت مجموعة براغي الحاجز على هياكل لوحة القاعدة.

الأسئلة المتداولة

• س: ما هو سلوك التبديل السريع عند استبدال وحدة جهاز إرسال 990 تحت تكوين حلقة نشط؟

  ج: يجب وضع مدخل قناة التحكم المرتبط في وضع التجاوز اليدوي قبل فصل الأسلاك لمنع أوامر الرحلة المنخفضة التيار الكاذبة من تشغيل منطق الإغلاق.

• س: هل تضيف وحدة 990-04-XX-02-05 MOD: 167577-05 حملًا كبيرًا على اللوحة الخلفية لشاسيه نظام التحكم؟

  ج: لا، يعمل هذا الجهاز كجهاز مستقل، مثبت في الحقل، يعمل بالطاقة من الحلقة ويستمد جميع طاقة التشغيل الوظيفية مباشرة من مسار حلقة الإدخال التناظري 24 VDC.

• س: ما هو تأخير تبديل التكرار الذي يحدث عند خرج الحلقة أثناء حدوث خطأ في مكون جهاز الإرسال الداخلي؟

  ج: لا يتضمن الجهاز تأخيرات تبديل التكرار ثنائية المسار؛ يؤدي التدهور الداخلي للعنصر إلى قيام دائرة Not OK بخفض تيار الحلقة إلى أقل من 3.6 مللي أمبير فورًا.

• س: هل هناك حاجة إلى ترقيات توافق البرامج الثابتة عند دمج هذه الوحدة في منصات DCS الرقمية الحديثة؟

  ج: لا، يستخدم جهاز الإرسال مسار معالجة تناظري بحت يخرج تيارات قياسية 4-20 مللي أمبير، مما يلغي الحاجة إلى ميكروكود البرامج أو التحقق من صحة البرامج الثابتة عبر الأنظمة الأساسية.

• س: ما هو العزل الإشاري الموجود بين منفذ PROX OUT المحوري الديناميكي وحلقة 4-20 مللي أمبير الرئيسية؟

  ج: إن طرفي PROX OUT و COM هما كتل غير معزولة مربوطة مباشرة بمسار التكييف الداخلي؛ يجب أن تستخدم معدات الاختبار الخارجية أرضيات معزولة لمنع التغذية الراجعة.

• س: ما هي قيود الأسلاك الميدانية التي يجب فرضها عند مقاييس الجهد معايرة الصفر والمدى؟

  ج: يجب إجراء التعديلات باستخدام مفكات ضبط غير موصلة، ويجب استبدال الملصق الواقي لحماية المكونات الداخلية من تسرب الرطوبة الجوية.

• س: كيف تتفاعل دائرة Not OK مع خرج الحلقة الحالية عند انقطاع كابل التمديد؟

  ج: تعترض دائرة Not OK على الفور مرحلة معالجة الإشارة وتخفض تيار الخرج 4-20 مللي أمبير إلى ما دون المستويات القياسية، مما يقمع الإنذارات الكاذبة للاهتزاز العالي للآلات.

• س: هل يمكن لهذا الجهاز القياس بدقة إذا تم إقرانه بعمود هدف غير معاير من الفولاذ غير 4140؟

  ج: لا، يتم ضبط قياس مسبار التيار الدوامي في المصنع على ملف تعريف فولاذ AISI 4140؛ يؤدي استخدام معادن مستهدفة مختلفة إلى أخطاء تتبع غير خطية في خرج الحلقة.
