نظرة عامة على المنتج

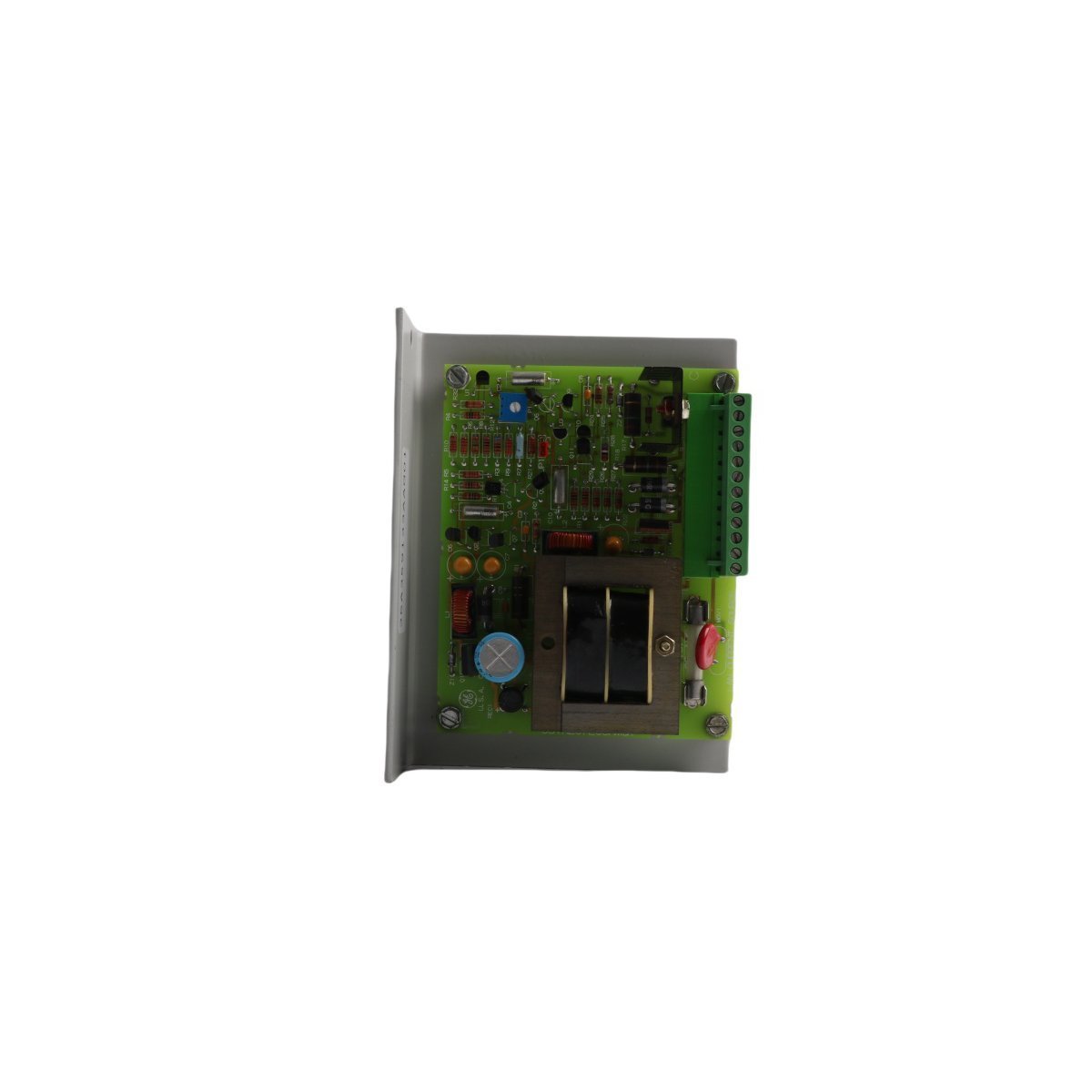

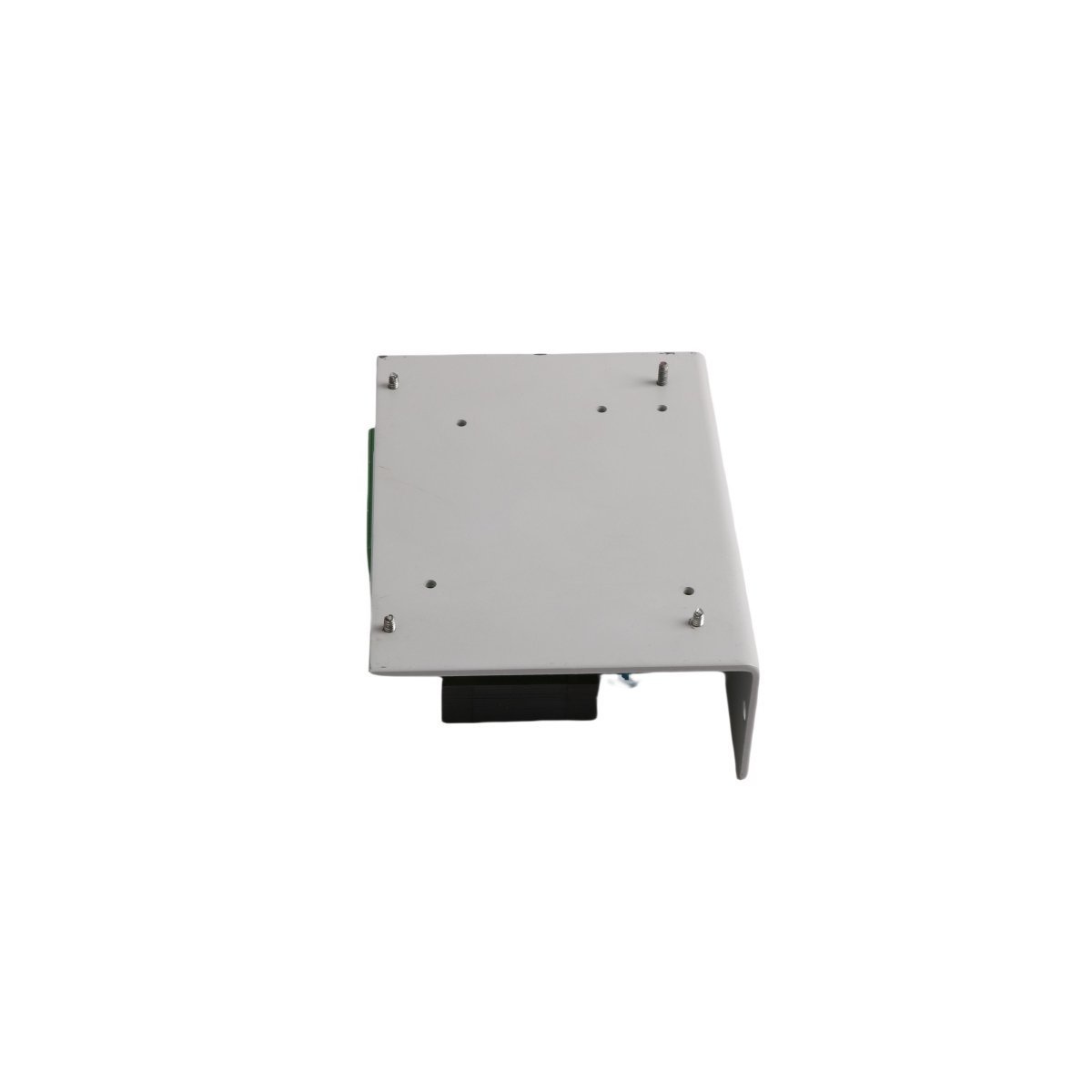

لوحة مصدر تيار الشبكة المحلية (LAN) المتخصصة General Electric 531X207LCSAMG1 مصممة لدعم البنية التحتية للاتصالات داخل خزائن محركات وإثارة GE 531X. تتمثل وظيفتها الأساسية في توفير طاقة تيار مستمر (DC) مستقرة ومنظمة – وتحديداً 5 فولت تيار مستمر و15 فولت تيار مستمر – للوحات واجهة الشبكة المحلية (LAN) المستخدمة لتبادل البيانات بين المحركات وعلى مستوى النظام. عبر تحويل إدخال تيار متردد قياسي 115 فولت إلى خطوط تيار مستمر دقيقة، تضمن هذه الوحدة بقاء إشارات الشبكة قوية ومتسقة، مما يمنع انقطاع الاتصال في البيئات الصناعية عالية التداخل. باعتبارها مكونًا أساسيًا لأنظمة Multilin وSpeedtronic البيئية، فإنها تُعد وصلة أجهزة حيوية للتحكم المتزامن في المحركات والتشخيص عن بعد.

التكوين التقني للأجهزة

• مخرجات الجهد المنطقي: خطوط منظمة 5 فولت تيار مستمر و15 فولت تيار مستمر

• متطلبات طاقة الإدخال: 115 فولت تيار متردد (محمية بواسطة صمام)

• وصلة التوصيل القابلة للتكوين (J1): تسمح باختيار الخيار الأساسي لمصدر الطاقة في الموقع

• واجهة المعايرة: مقاومة متغيرة مدمجة لضبط دقيق لجهد الإخراج

• واجهة الأسلاك: شريط طرفي ذو 12 نقطة لتوزيع آمن للإشارة والطاقة

• الوزن الصافي: 0.68 كجم

• أبعاد الوحدة: 28 × 21.4 × 3.5 سم

• تكامل السلامة: صمام مدمج للحماية من التيار الزائد لأجهزة الشبكة المحلية اللاحقة

• الأصل: صنع في الولايات المتحدة الأمريكية

• تصنيف HS: 8537101190

سياق النشر الصناعي

تم تصميم 531X207LCSAMG1 لأدوار حاسمة داخل أنظمة التحكم الموزعة (DCS) وإدارة المحركات الثقيلة. تشمل تطبيقاتها الأساسية ما يلي:

• شبكات خزائن المحركات: توفير الإثارة والطاقة اللازمة لوحدات الاتصال داخل محركات التردد المتغير وأنظمة محركات التيار المستمر من GE.

• اتصالات نظام الإثارة: ضمان توصيل ثابت للطاقة للوحات الشبكة المحلية في أنظمة إثارة توليد الطاقة حيث تكون روابط البيانات عالية الموثوقية إلزامية.

• شبكات التحكم في التوربينات: دعم سلامة إشارة حلقات الاتصال في أطر إدارة توربينات Speedtronic.

• ترحيل الإشارة والتوزيع: استخدام الكتلة الطرفية ذات الـ 12 نقطة لربط إشارات الحالة بين واجهة الشبكة المحلية والمعالج المركزي للتحكم.
