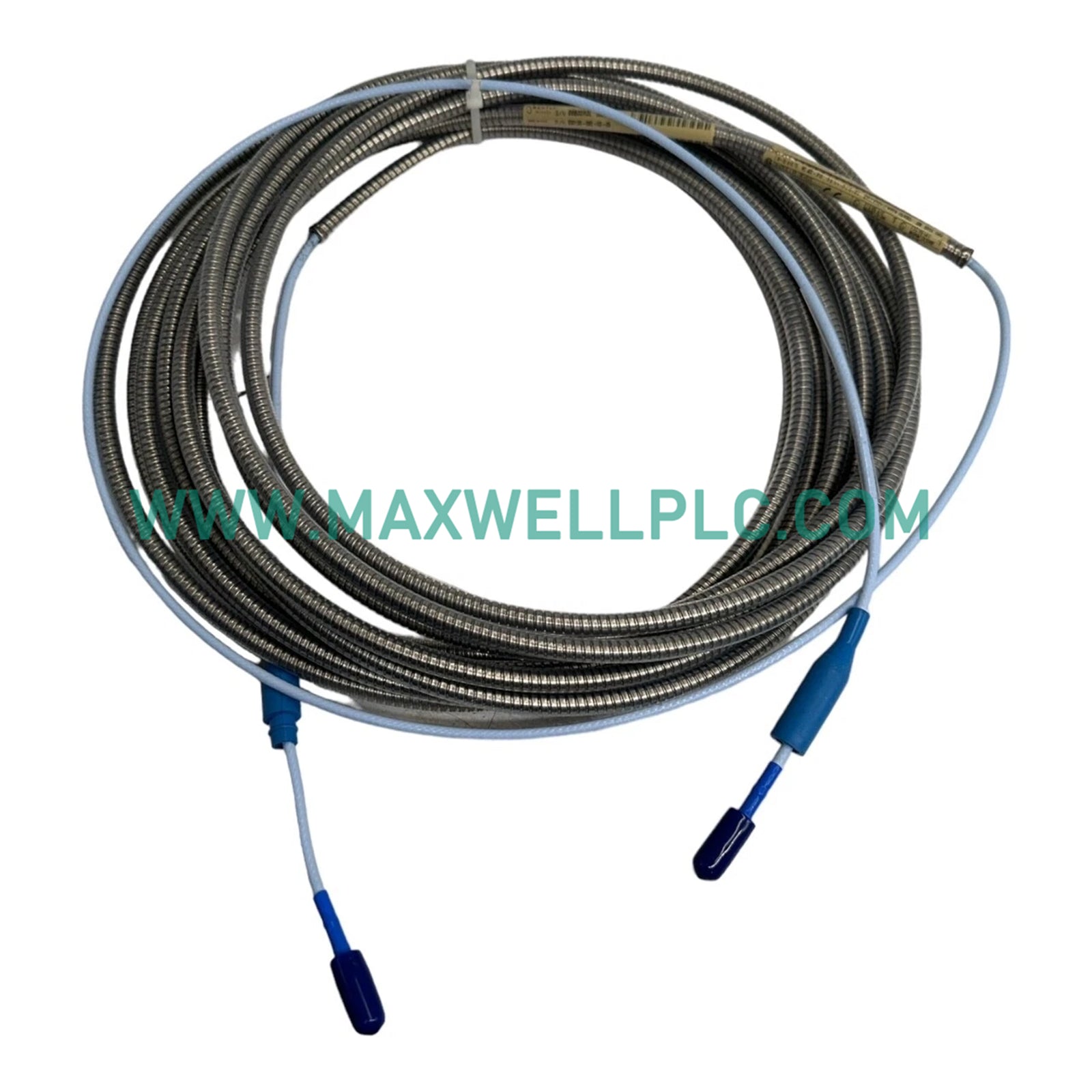

يعمل Bently Nevada 4454-156، والمدرج أيضًا في الكتالوج باسم 4454-156 Thermocouple Heat Sensor Cable، كمكون مادي مخصص لنقل الإشارات الحرارية داخل أنظمة مراقبة وحماية الآلات.

المعلمات الفنية للكابل

حماية مجال إشارة المستشعر وديناميكيات الدوار

تعمل المجموعة كجسر إشارة منخفض الخسارة، ينقل بيانات حرارية بالمللي فولت بجوار الأنظمة التي تقرأ مقاييس مسبار تيار الدوامة. نظرًا لأن الاختلافات الحرارية تؤثر على قياسات التقارب، فإن الحفاظ على هذا الاتصال يساعد في تتبع الانجراف الفيزيائي جنبًا إلى جنب مع ديناميكيات الدوار الحية. يضمن تصميم الدرع المضفر حدًا للكثافة البصرية >= 90 %، مما يؤدي إلى قمع مستمر للتشويش المتبادل ومنع ارتفاعات الطاقة الكهرومغناطيسية من تشويه خطوط التحقق من جهد الفجوة عالية الدقة القريبة (-10 فولت تيار مستمر).

مكونات مجموعة الشحن

• 1 كابل مستشعر حرارة بمزدوج حراري Bently Nevada 4454-156

• 1 ورقة بيانات فنية من المصنع

بروتوكولات التوجيه وإنهاء الدرع

تخطيط الكابلات الميكانيكية

• وجه مسار الكابل الذي يبلغ طوله 15 قدمًا (4.57 مترًا) على طول إطار الهيكل الداخلي للآلة، مع تجنب الزوايا الحادة للغلاف.

• راقب الحد الأدنى الصارم لنصف قطر الانحناء للقضاء على الإجهاد الميكانيكي ومنع أعطال ضغط سلك الإشارة.

تأريض حدود الدرع

• اعزل سلك تصريف الدرع الخارجي عن إطارات الآلات المجاورة على طول المسار المرن.

• وصل الدرع مباشرة بالكتلة الطرفية المخصصة للأجهزة لحجب الضوضاء منخفضة التردد.

الأسئلة الشائعة حول البنية التحتية للأجهزة

• ما هو الحد الأقصى لدرجة حرارة التشغيل المستمرة لهذا الكابل؟

  تحافظ طبقة العزل على الخصائص الفيزيائية التقنية عبر نطاق مطلق من -56 إلى +177 درجة مئوية.

• هل يُسمح بالتبديل السريع أو الاستخراج المباشر لمجموعة الكابلات هذه؟

  نعم، لأنه ينقل إشارات تناظرية سلبية منخفضة الجهد، ويمكن فصله دون تعطيل منطق الحلقة الرقمية النشطة.

• ما هو المستوى الدقيق للحماية من التداخل الكهروستاتيكي الذي يدمجه التصميم؟

  يوفر التصميم المضفر الداخلي عتبة تغطية درع بصري تساوي أو تزيد عن 90 %.

• ما هي القيود المادية التي تنطبق على الحسابات اللوجستية ومساحة الحزمة؟

  يبلغ الوزن الصافي للمنتج 0.32 كجم ويتطلب بصمة كتلية أبعادها 24 × 24 × 2.5 سم.

• هل يمكن تركيب مجموعة الكابلات هذه على حوامل DIN القياسية مقاس 35 مم؟

  لا، هذا هو كابل ميداني مرن مصمم لوصلات الأسلاك الطرفية لكتلة المستشعر من نقطة إلى نقطة.

• هل يتضمن رقم الجزء هذا مكونات تعويض نشطة داخل الموصل؟

  لا، هذا التكوين عبارة عن مجموعة موصلات سلبية عالية الكثافة بدون إلكترونيات قياس الإشارة الموضعية.

• ما هو طول المواصفات الفيزيائية الدقيق لحزمة كابل المستشعر هذه؟

  يبلغ طول الغلاف الهيكلي المتكامل 15 قدمًا (4.57 مترًا) من الطرف إلى الطرف.

• لماذا تعتبر تغطية الدرع العالية حاسمة في بيئات الآلات التوربينية؟

  تحافظ مستويات التغطية المرتفعة على قمع التشويش المتبادل للإشارة، مما يمنع ضوضاء المحرك الحثي من إفساد البيانات.
