نظرة عامة على المنتج

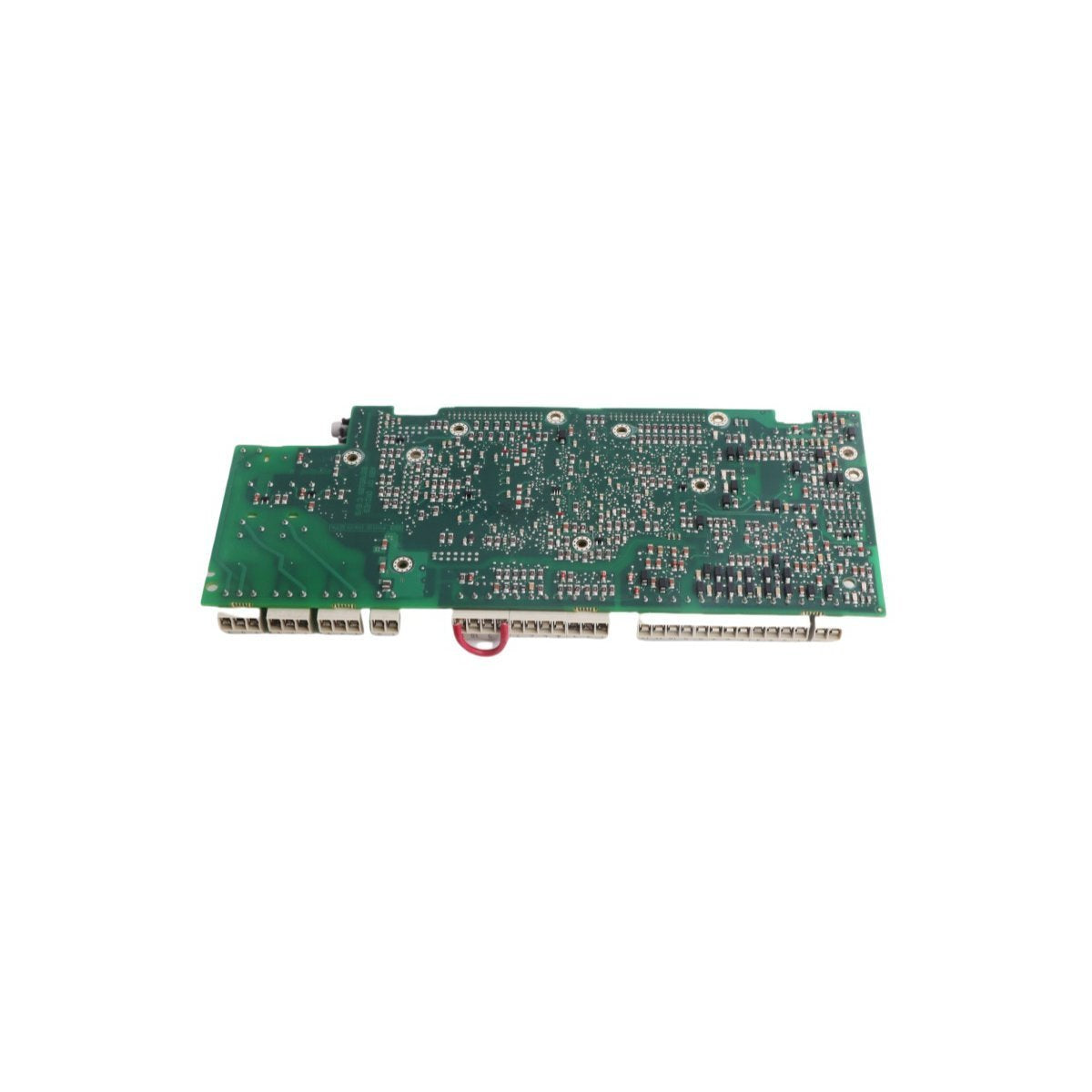

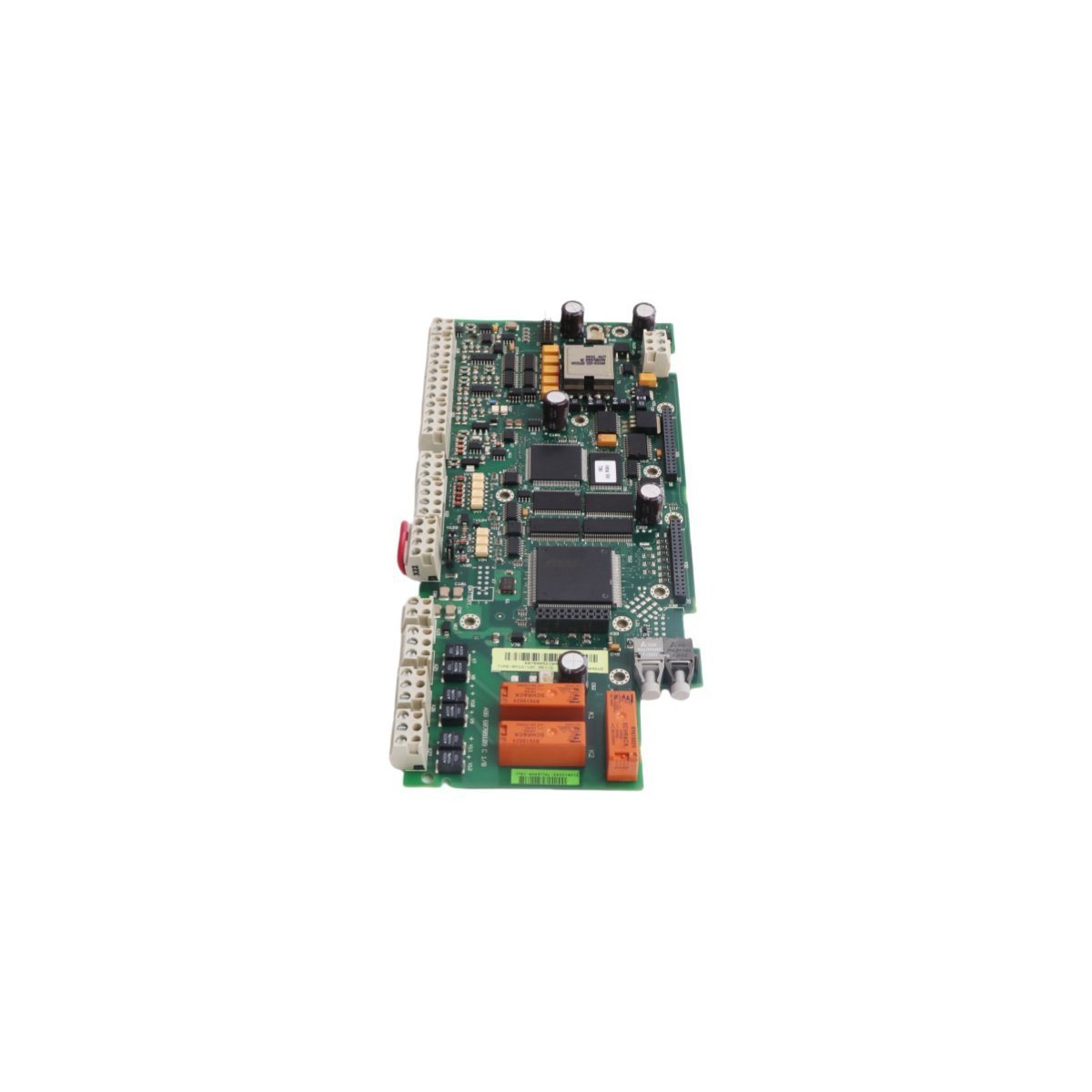

وحدة ABB RMIO-12C (رمز الطلب 3AUA0000035410P) هي وحدة تحكم رئيسية عالية الأداء ولوحة توسعة للإدخال/الإخراج مصممة بشكل أساسي لمشغلات سلسلة ACS800 الصناعية وهياكل Advant OCS/800xA الأوسع. تعمل هذه الوحدة بمثابة الدماغ المركزي لمعالجة منطق التحكم في المحرك، وتدير الواجهة بين مرحلة الطاقة ونظام التحكم الموزع (DCS) ذي المستوى الأعلى. صُممت RMIO-12C مع التركيز على الوحدات المتكاملة وسلامة الإشارة، وتوفر مجموعة من نقاط الإدخال/الإخراج الرقمية والتناظرية التي تتيح عزم دوران دقيقًا، وسرعة، وتنظيمًا للموضع. يضمن تصميمها المتين إمكانية تركيبها مباشرة داخل خزائن المشغل، حيث تحافظ على تحكم حتمي حتى في البيئات التي تتميز بتداخل كهرومغناطيسي كبير.

هندسة التحكم ومنطق الأجهزة

تم بناء RMIO-12C 3AUA0000035410P بدوائر متخصصة للتعامل مع خوارزميات التحكم في المحركات عالية السرعة واتصالات Fieldbus:

• تحديد الموديل: RMIO-12C

• رمز الهندسة: 3AUA0000035410P

• مصدر الطاقة: 24 فولت تيار مستمر (تفاوت قياسي ±20%)

• استهلاك الطاقة: تشغيل عالي الكفاءة $\le$ 15 وات

• تكوين الإدخال/الإخراج: 12 قناة قابلة للتكوين لتعيين الإشارات الرقمية والتناظرية بمرونة

• حماية العزل: عزل جلفاني بقوة 500 فولت تيار متردد من قناة إلى قناة

• دعم الشبكة: تكامل أصلي لـ PROFIBUS DP وروابط DDCS للألياف البصرية عالية السرعة

• التسامح البيئي: يعمل من -25 درجة مئوية حتى +70 درجة مئوية

• عتبة الرطوبة: 5% إلى 95% رطوبة نسبية (غير متكثفة)

• الوزن المادي: 0.22 كجم

• أبعاد الهيكل: 24.2 × 10.3 × 1.5 سم

• سجل النظام: محركات ACS800، PLC AC500، Advant OCS، 800xA

الاستخدام الصناعي وتكامل النظام

في التحكم المتقدم في الحركة والرفع الثقيل، تُعد RMIO-12C وحدة التحكم الأساسية المسؤولة عن تنفيذ خوارزميات التحكم المباشر في عزم الدوران (DTC) عالية السرعة. تُعد قدرتها على معالجة التغذية الراجعة من أجهزة التشفير ومستشعرات التيار بأقل قدر من التأخير أمرًا حيويًا لتطبيقات مثل رافعات الموانئ أو روافع المناجم، حيث يكون استقرار الحمولة والفرملة الحساسة للسلامة أمرًا بالغ الأهمية. يضمن نطاق درجة حرارة التشغيل الواسع أن تظل وحدة التحكم مستجيبة حتى عند تركيبها في خزانات غير مكيفة على الجزء الخارجي من الآلات الثقيلة.

ضمن الصناعات التحويلية المستمرة، مثل صناعة الورق واللب أو درفلة المعادن، تُدير وحدة التحكم هذه تزامن أقسام القيادة المتعددة. باستخدام إمكانيات PROFIBUS DP الخاصة بـ RMIO-12C، يمكن لمشغلي المصانع دمج حالة القيادة والتشخيصات مباشرة في نظام التحكم الموزع المركزي (DCS). يوفر عزل 500 فولت تيار متردد حماية قوية ضد الحلقات الأرضية والضوضاء، مما يضمن بقاء إشارات التحكم التي تدير آلة الورق أو مطحنة الدرفلة نظيفة ودقيقة، مما يؤثر بشكل مباشر على جودة المنتج النهائي واتساقه.

لمحطات الضخ الآلية والتحكم في المراوح، توفر RMIO-12C حلًا فعالًا من حيث التكلفة لإدارة المحركات الموفرة للطاقة. تسمح قنوات الإدخال/الإخراج القابلة للتهيئة بتوصيل مباشر لأجهزة إرسال الضغط والتدفق، مما يمكّن المحرك من إجراء تحكم PID محلي دون الحاجة إلى وحدة تحكم منطقية قابلة للبرمجة (PLC) خارجية. تقلل قدرة التحكم اللامركزية هذه من تعقيد النظام الكلي وتحسن أوقات الاستجابة في تطبيقات التبريد أو نقل السوائل الحرجة، مما يجعلها عنصرًا أساسيًا في البنية التحتية للمصانع الذكية الحديثة والصناعة 4.0.
