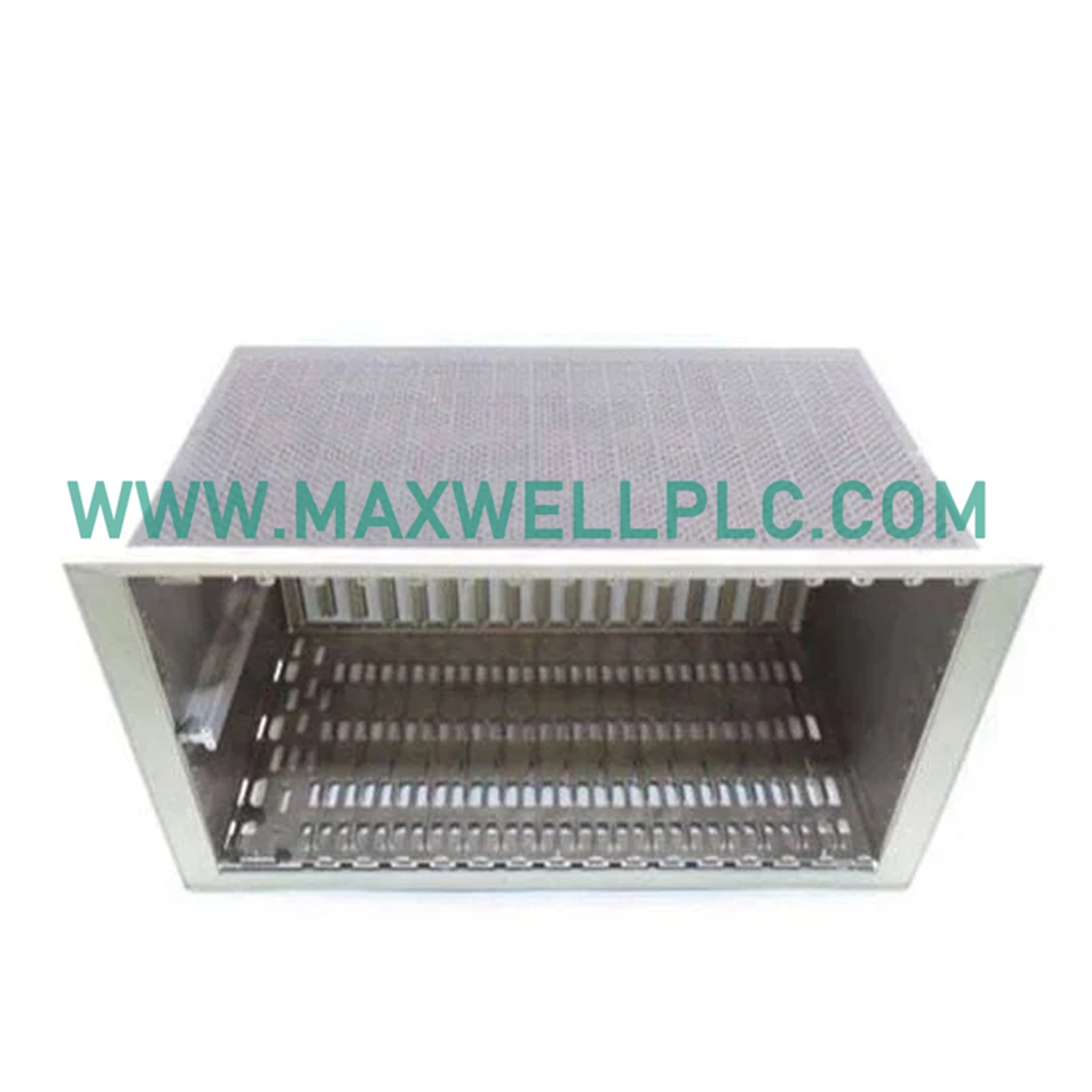

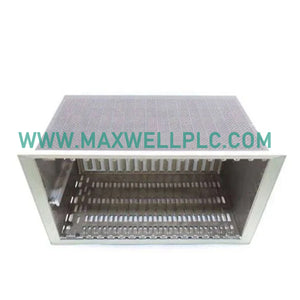

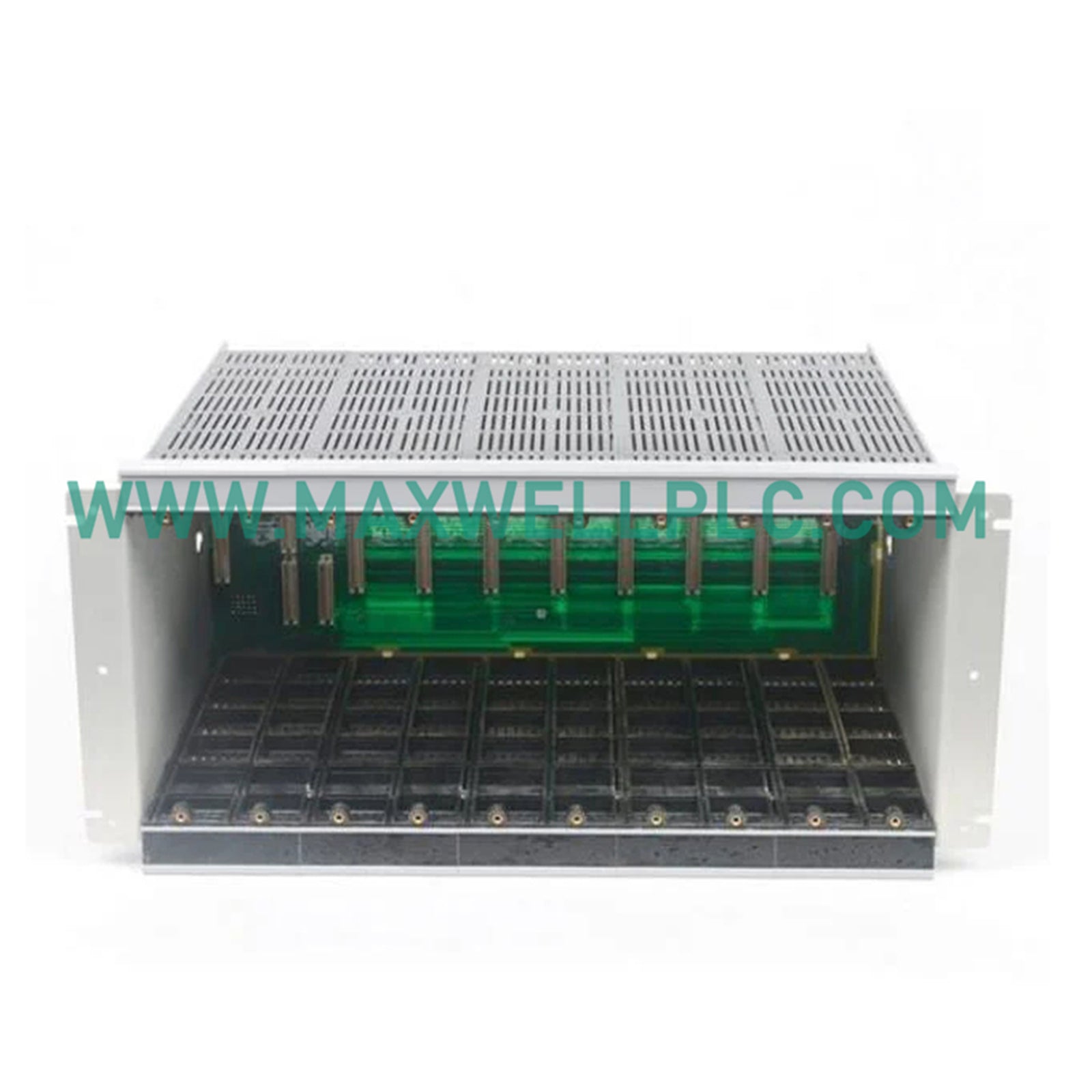

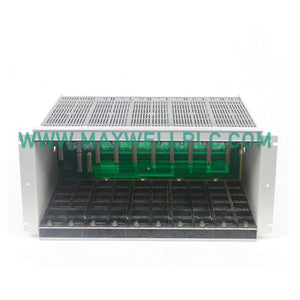

3500/05-01-02-01-00-00 هيكل حامل نظام Bently Nevada 3500 مقاس 19 بوصة
-
الأبعاد: 48.1 × 27.3 × 26.5 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل Bently Nevada 3500/05-01-02-01-00-00، والمدرج أيضًا باسم رف 3500/05 ذي 19 بوصة، كمكون مادي مخصص لتخزين وتوصيل وحدات نظام المراقبة 3500 داخل حاويات EIA القياسية. يوفر هذا الرف اللوحة الخلفية الميكانيكية والبنية التحتية لتوزيع الطاقة اللازمة لتنفيذ معالجة الإشارات، واتصال البيانات، ومهام المراقبة على مستوى النظام. يسهل التجميع الاتصال بين الوحدات من خلال بنية ناقله الداخلي، مما يضمن التشغيل المنسق لمجسات القرب وأجهزة الاستشعار في منصات حماية الآلات الدوارة.
تفسير اللواحق ومصفوفة النموذج
- 3500/05: رف 19 بوصة
- 01: رف 19 بوصة (14 فتحة وحدة)
- 02: خيار تثبيت الرف، رف كامل الحجم
- 01: CSA/NRTL/C (الفئة 1، القسم 2)
- 00: لا شيء
- 00: لا شيء
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 3500/05-01-02-01-00-00 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 6.52 كجم |
| أبعاد الشحن | 48.1 × 27.3 × 26.5 سم |
| درجة حرارة التشغيل | غير محددة (تعتمد على الوحدات الداخلية) |
| استهلاك الطاقة | يعتمد على عدد الوحدات |
| فتحات الوحدات | 14 فتحة |
المراقبة الميكانيكية وسلامة إشارة TSI
تعتمد بنية نظام 3500 على اللوحة الخلفية للرف للحفاظ على سلامة إشارة بيانات ديناميكيات الدوار. يضمن الرف توزيعًا مستقرًا للطاقة واتصالًا بين وحدات المراقبة لدعم معايرة مجسات التيار الدوامي بدقة. يتم تحقيق قمع التشويش المتبادل عبر التدريع الكهرومغناطيسي الداخلي للرف وبنية الناقل المنظمة. أثناء التشغيل، يحافظ الرف على الممانعة اللازمة للوحة الخلفية لمنع تلف الإشارة، مما يضمن أن أهداف -10 VDC المطلوبة للتحقق من جهد فجوة المستشعر تكون متسقة عبر جميع قنوات المراقبة المثبتة في الهيكل.
معلومات الطلب
- 1 × رف 3500/05-01-02-01-00-00 19 بوصة
- 1 × دليل التثبيت
إرشادات التثبيت الميداني
- تركيب الرف:
- قم بتثبيت الرف في حاوية EIA قياسية مقاس 19 بوصة باستخدام أدوات تثبيت عالية القوة.
- تأكد من وجود تدفق هواء كافٍ حول الهيكل لتسهيل تبديد الحرارة من وحدات المراقبة النشطة.
- اللوحة الخلفية والأسلاك:
- قم بتوصيل مدخلات الطاقة الرئيسية بفتحات مصدر الطاقة المخصصة.
- قم بتوجيه أسلاك الإشارة عبر قنوات إدارة الكابلات المخصصة في الجزء الخلفي من الرف لتجنب الاقتران بخطوط الطاقة.
- متطلبات التأريض:
- قم بتوصيل هيكل الرف بأرض مؤرضة ومعتمدة لتلبية متطلبات السلامة من الفئة 1، القسم 2، وتخفيف التداخل الكهرومغناطيسي.
الأسئلة الشائعة
-
س: هل يدعم الرف التبديل السريع للوحدات؟
ج: نعم، تم تصميم اللوحة الخلفية لرف 3500 لدعم إزالة وإدخال معظم وحدات 3500 أثناء تشغيل النظام، دون مقاطعة تشغيل الوحدات الأخرى.
-
س: كم عدد فتحات الوحدات المتاحة في هذا التكوين؟
ج: يوفر هذا الرف 14 فتحة لمزيج من مصادر الطاقة ووحدات الواجهة ووحدات المراقبة.
-
س: هل هذا الرف متوافق مع وحدات سلسلة 3300 القديمة؟
ج: لا. تختلف بنية نظام 3500 عن سلسلة 3300 وتستخدم بروتوكول اتصال لوحة خلفية وواجهة مادية مختلفة.
-
س: ما هي سعة الحمل القصوى لمصدر طاقة الرف؟
ج: تحدد سعة الرف بواسطة وحدات إمداد الطاقة المحددة المثبتة؛ يرجى الرجوع إلى ورقة بيانات وحدة الطاقة لمعرفة حدود إجمالي التيار الناتج.
-
س: هل يلزم تبريد الهواء القسري للرف؟
ج: بينما يعتمد الرف على الحمل الحراري، قد تتطلب التكوينات عالية الكثافة صواني مراوح خارجية في الحاوية للحفاظ على درجات الحرارة الداخلية ضمن الحدود.
-
س: كيف تتم إدارة الاتصال بين الوحدات؟
ج: يتم التعامل مع الاتصال عبر ناقل اللوحة الخلفية، والذي يسمح للوحدات بتبادل البيانات مع وحدة واجهة البيانات العابرة (TDI).
-
س: ما هي أهمية موافقة CSA/NRTL/C؟
ج: يشير ذلك إلى أن الرف معتمد للاستخدام في البيئات الخطرة المصنفة على أنها الفئة 1، القسم 2، عند تثبيته وفقًا لقوانين الكهرباء المحلية.
-
س: هل يمكنني تركيب هذا الرف في حاوية غير قياسية؟
ج: تم تصميم الرف لمعايير EIA مقاس 19 بوصة. قد يؤدي التركيب في حاويات غير قياسية إلى اختلال ميكانيكي وعوائق في تدفق الهواء.
