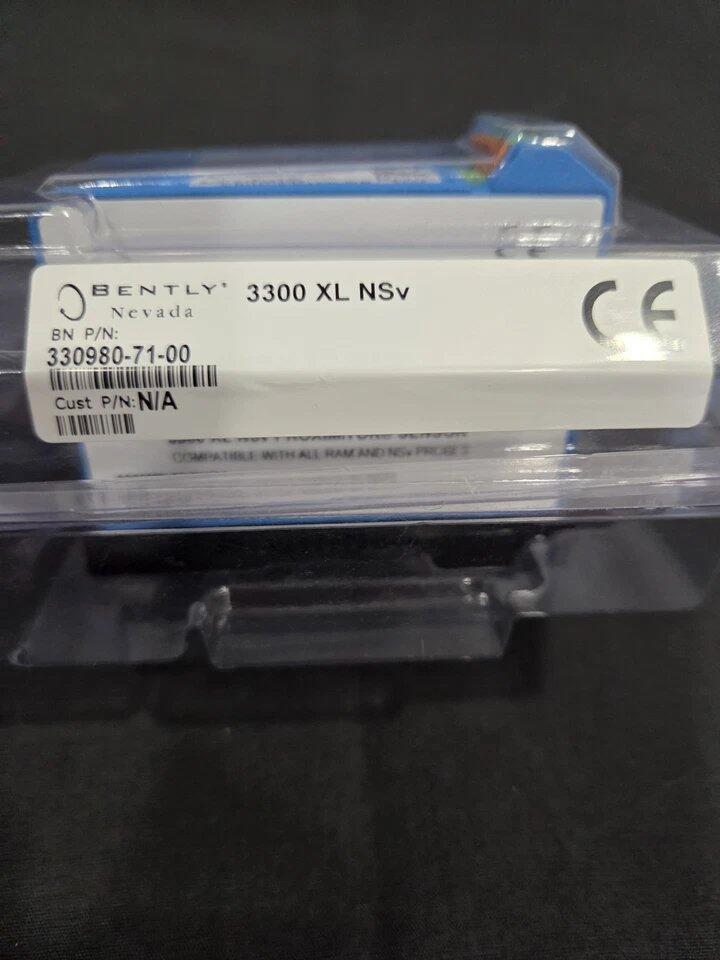

يعمل جهاز Bently Nevada 330980-71-00، المصنف أيضًا كجهاز استشعار تقارب 330980، كمكون أجهزة مخصص لمعالجة إشارات محول التقارب ضمن شبكات أجهزة المراقبة الفائقة للتوربينات (TSI). يوفر الجهاز إثارة RF لحلقة مسبار التيار الدوامي المرتبطة ويقوم بتكييف إشارة العودة المعدلة إلى خرج تناظري خطي يتناسب مع محاذاة العمود الميكانيكية.

تخصيص تسمية اللاحقة

• النموذج الأساسي (330980): مستشعر تقارب 3300 XL NSv.

• خيار طول النظام (71): طول نظام 7.0 أمتار (23.0 قدمًا)، تكوين تثبيت على سكة DIN.

• خيار موافقة الوكالة (00): غير مطلوب.

مصفوفة معلمات الأجهزة

توسيع إشارة التيار الدوامي وكبح التداخل

يستخدم مستشعر التقارب 3300 XL NSv توسيع مسبار التيار الدوامي الأمثل الذي تم ضبطه خصيصًا لتتبع الأشكال الهندسية الضيقة المستهدفة ومكونات ديناميكيات الدوار ذات القطر الصغير. لضمان الحصول على بيانات موثوقة، يجب على مهندسي الميدان تنفيذ التحقق من جهد الفجوة، مع استهداف خرج خط مركزي -10 فولت تيار مستمر تحت أوضاع العمود الاسمية الثابتة. تحافظ التفاوتات الكهربائية الضيقة التي يتم التحكم فيها داخل حلقة المذبذب الداخلية على كبح عالٍ للتداخل، مما يمنع التداخل الاستقرائي عندما تراقب عدة أجهزة استشعار مسارات مادية متجاورة على أعمدة الآلات عالية السرعة.

الأسئلة الشائعة في الهندسة الفنية

س: ماذا يحدث لحلقة Proximitor إذا تم توصيل مجموعة كابل بطول 5.0 أمتار بدلاً من المجموعة المحددة بطول 7.0 أمتار؟

ج: يؤدي توصيل مجموعة مسبار/كابل مادي بطول 5.0 أمتار بهذا المستشعر المعاير بطول 7.0 أمتار إلى تغيير إجمالي حث الحلقة وسعتها. يؤدي هذا عدم التطابق الكهربائي إلى إزالة معايرة توسيع مسبار التيار الدوامي، مما يتسبب في انحراف كبير في خطية القياس وقيم خرج فجوة غير دقيقة.

س: هل يمكن فصل أطراف سلك الإشارة بينما يكون رف المراقبة الرئيسي يعمل بالطاقة؟

ج: لن يؤدي فصل كتلة الأطراف أثناء التشغيل إلى إتلاف الدوائر ذات الحالة الصلبة داخل الغلاف الألمنيومي. ومع ذلك، فإنه يقطع حلقة التيار تمامًا، مما يتسبب في تسجيل جهاز المراقبة المستمر للآلة لخطأ في محول الطاقة (حالة غير موافق) وتجاوز منطق حماية الآلات النشط على تلك القناة.

س: ما هو الغرض التقني من مادة النحاس المطلي بالذهب على الموصلات المحورية؟

ج: يقلل النحاس المطلي بالذهب من مقاومة التلامس ويمنع تكون طبقة الأكسدة تحت ظروف صناعية عالية الحرارة. يحافظ هذا التركيب المعدني على تخفيف إشارة منخفض عبر واجهة التردد اللاسلكي عالية التردد التي تربط كابل التمديد بمذبذب المستشعر الداخلي.

توجيهات التخطيط الميداني والتأريض

• تركيب سكة DIN: قم بتثبيت غلاف الجهاز بإحكام على سكك DIN القياسية مقاس 35 مم داخل حاوية طرفية محكمة الإغلاق بيئيًا لمنع دخول الغبار والماء الخارجي.

• عزل التأريض: تأكد من تأريض غلاف Proximitor من خلال قاعدته التثبيتية، بينما يتم عزل حلقات ClickLoc المحورية الخارجية بالكامل. استخدم شريط الأطراف المصنعي للدروع الإشارية المخصصة، مع التأريض حصريًا عند رف مراقبة غرفة التحكم للقضاء على تيارات حلقة التأريض المتوازية.

• الخلوص الميكانيكي: اترك خلوصًا أدنى يبلغ 50.8 مم (2.0 بوصة) من المساحة المفتوحة حول الغلاف الألمنيومي لتجنب الاقتران الحثي مع المواد الحديدية المجاورة التي قد تشوه المحرك الداخلي للترددات اللاسلكية.

• شد الأطراف: أحكم ربط براغي كتلة الأطراف بحد أقصى 0.56 نيوتن متر (5 بوصة-رطل) للحفاظ على تلامس أسلاك صلب دون كسر مفاصل تتبع الدائرة الداخلية.

مكونات المجموعة الهيكلية

• الإضافات القياسية: وحدة مستشعر واحدة 330980-71-00 مع قاعدة تثبيت DIN مدمجة وموصلات محورية نحاسية مطلية بالذهب مثبتة في المصنع.

• الأجهزة الطرفية المطلوبة: يجب طلب مجسات التقارب الخارجية NSv، وكابلات التمديد المطابقة، وكابلات الأسلاك الميدانية كمكونات فردية منفصلة.

مواصفات إرسال المشتريات

• المهلة الزمنية للتسليم: وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، الشحن عالميًا عبر DHL أو FEDEX أو UPS.

• التعبئة الصناعية: يتم التسليم مغلفًا في عبوات صناعية متخصصة مضادة للكهرباء الساكنة تتميز ببطانة واقية مقطوعة خصيصًا لحماية غلاف الألومنيوم A380 والأطراف المطلية بالذهب من الصدمات الفيزيائية والتفريغ الكهربائي الساكن.
