نظرة عامة على المنتج

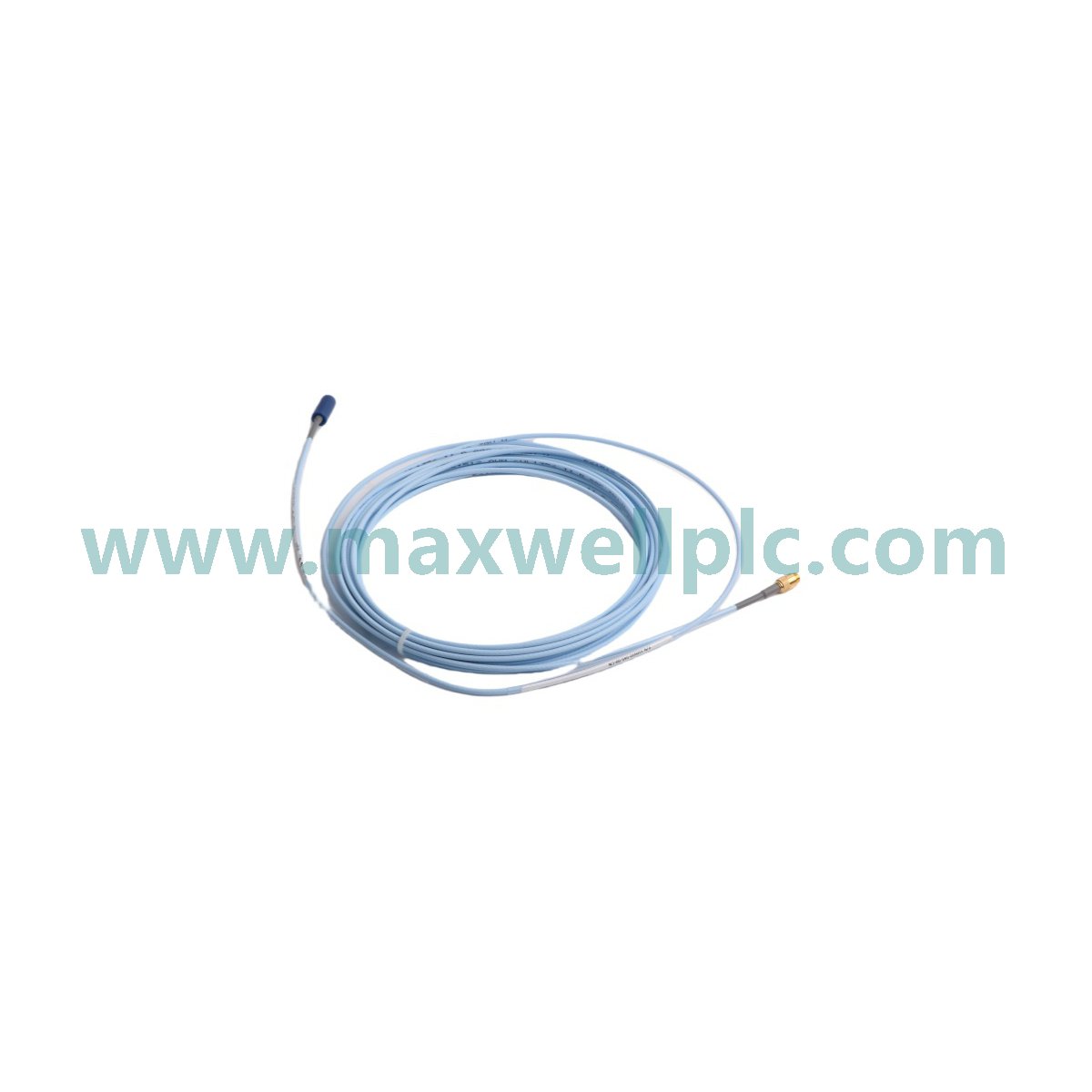

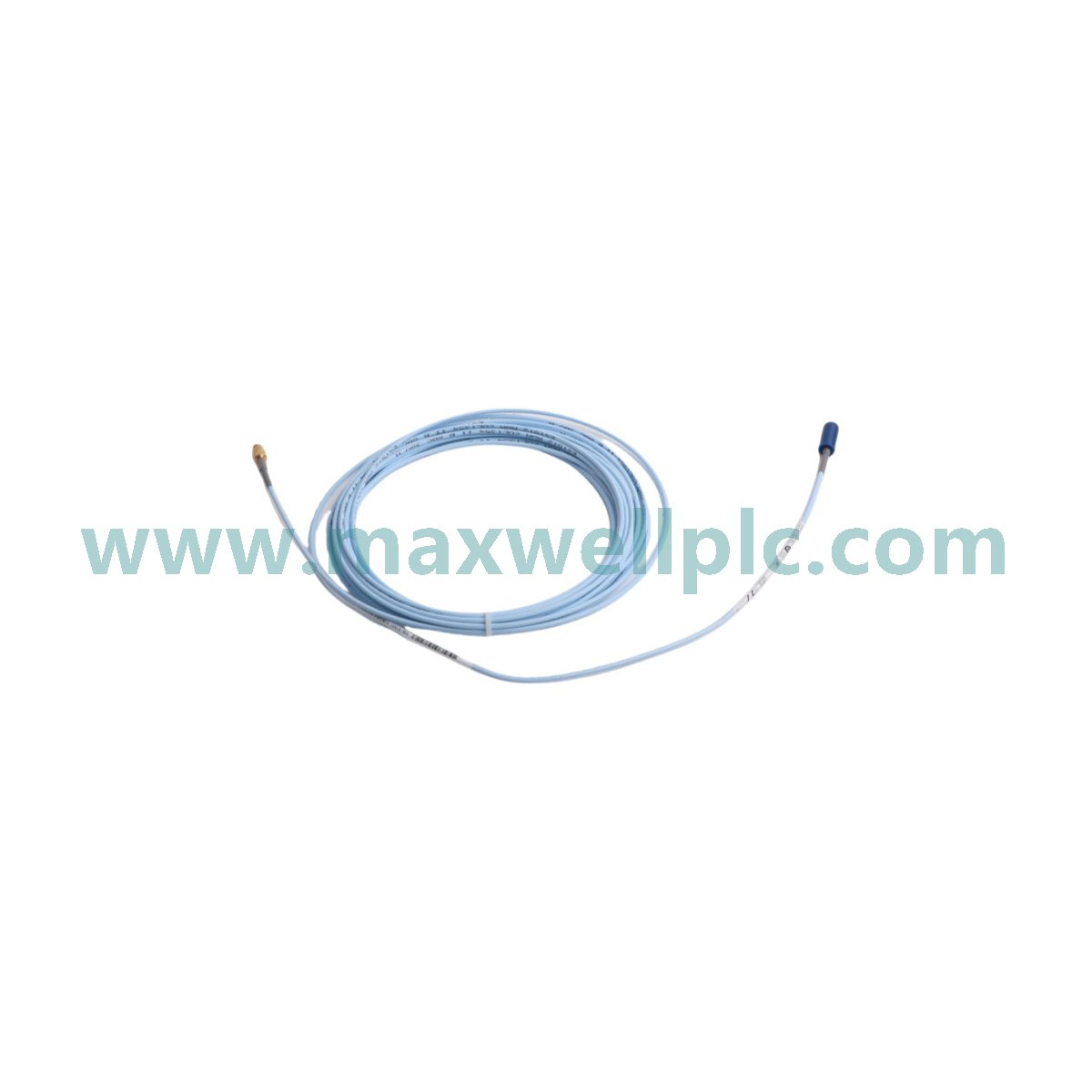

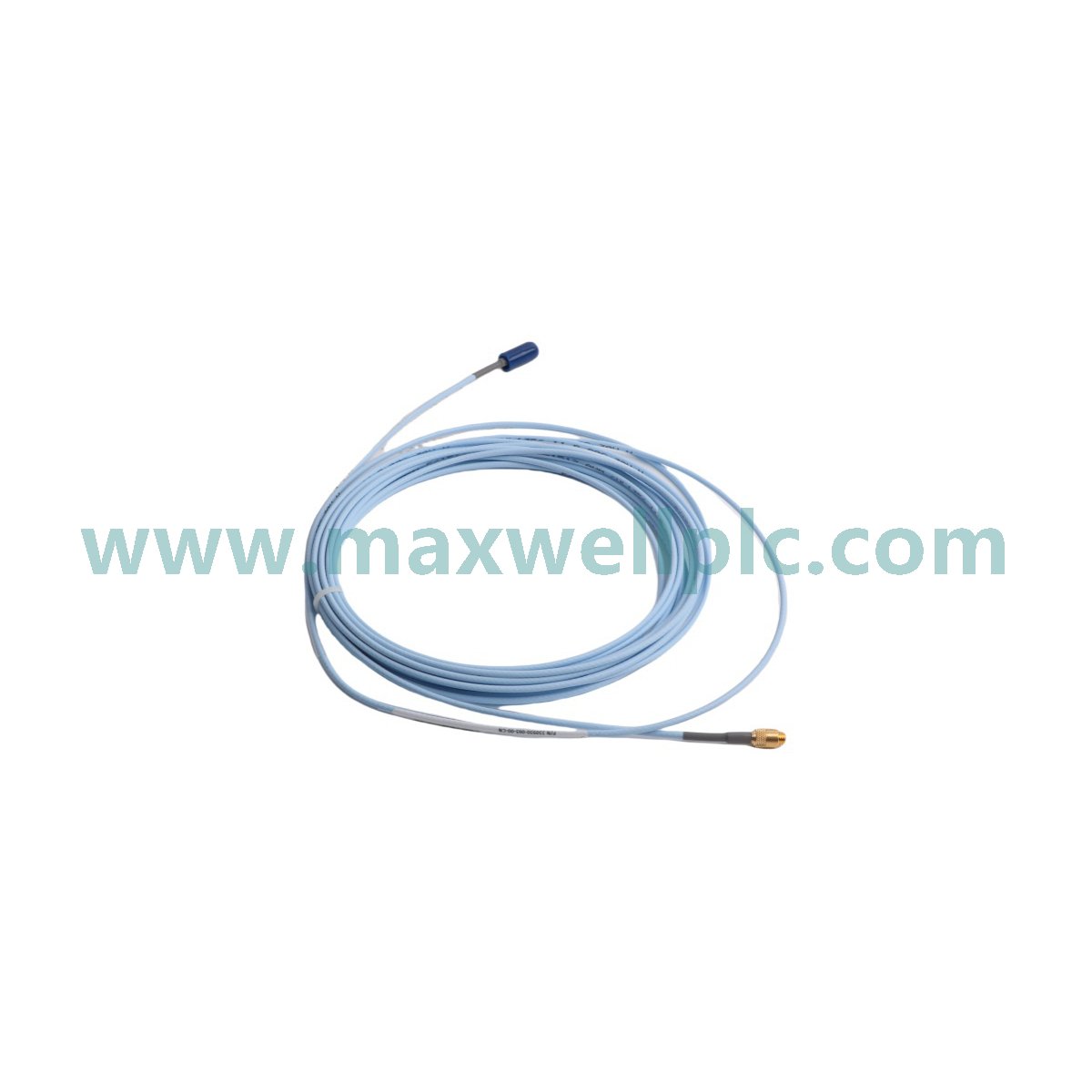

كابل التمديد Bently Nevada 330930-065-00-CN هو حل ربط مصمم بدقة تم تطويره خصيصًا لنظام محول القرب 3300 XL NSv (المجال القريب). في عالم التوربينات ومراقبة الاهتزاز، تعد سلامة مسار الإشارة أمرًا بالغ الأهمية. تعتمد مجسات القرب على إشارات راديو دقيقة عالية التردد لقياس الفجوة الدقيقة بين طرف المستشعر والعمود الدوار. يمكن لأي تدهور أو تداخل أو عدم تطابق المعاوقة في الكابلات أن يؤدي إلى ضوضاء أو توهين الإشارة، مما يؤدي إلى بيانات تشخيصية غير دقيقة.

تم تصميم كابل التمديد هذا (جزء من سلسلة 3300 XL NSv) للحفاظ على الخصائص الكهربائية الدقيقة المطلوبة بواسطة محول القرب الخاص بالنظام، مما يضمن بقاء بيانات الاهتزاز والموقع سليمة من طرف المجس وصولاً إلى واجهة نظام المراقبة. تم تصميم 330930-065-00-CN لتحمل التحديات الصناعية - بما في ذلك التعرض للزيوت ومواد التشحيم وبيئات الاهتزازات العالية ودرجات الحرارة المتقلبة - وهو رابط أساسي للحفاظ على مراقبة الحالة الموثوقة في أصول الآلات الهامة.

المواصفات الفنية

شرح تكوين النموذج

يتبع رقم القطعة 330930-065-00-CN منطق تكوين صارم من Bently Nevada. تحدد "330930" الأساس سلسلة الكابلات المحددة لأنظمة NSv. يشير "065" إلى طول الكابل (6.5 متر)، وهو مواصفة حاسمة للحفاظ على معاوقة الحلقة المناسبة في نظام مستشعر Proximitor. يشير الخيار "00" إلى عدم وجود حماية مدرعة (غلاف قياسي)، بينما يشير اللاحقة "CN" إلى معايير الامتثال والبيئة المحددة لمنطقة التصنيع. بالنسبة لفرق التركيب، مطابقة رقم الجزء الدقيق هذا أمر حيوي، حيث يمكن أن يؤدي الاستبدال بأطوال غير صحيحة أو تكوينات درع إلى تغيير معايرة نظام القرب، مما يجعل بيانات التشخيص غير موثوقة.

التطبيقات النموذجية

يستخدم كابل التمديد هذا في البيئات عالية المخاطر حيث لا تعد مراقبة صحة الآلة خيارًا:

• التوربينات البخارية والغازية: ضروري لتتبع فجوات الدوار إلى الثابت حيث يتم قياس الدقة بالميكرومترات.

• الضواغط الترددية: تستخدم في مراقبة ديناميكيات الصمامات وقضبان المكبس تحت دورات الضغط القصوى.

• المضخات الطاردة المركزية: تستخدم في مصانع البتروكيماويات للكشف عن عدم محاذاة العمود أو تآكل المحامل قبل حدوث فشل كارثي للمضخة.

• مرافق توليد الطاقة: ضمان بقاء قطار التوربينات ضمن حدود التشغيل الآمنة خلال مراحل التشغيل والإيقاف المستقرة والعابرة.

توافق النظام

إن 330930-065-00-CN هو مكون أصلي لنظام محول القرب 3300 XL NSv. إنه يربط الفجوة بين المجس ومستشعر Proximitor. وهو متوافق تمامًا مع معماريات حامل Bently Nevada 3500 الحالية، بشرط أن يكون تكوين النظام قد تمت معايرته لطول هذا الكابل المحدد. إنه الخيار المفضل لتحديث الأنظمة القديمة التي تستخدم بنية 3300 XL الأساسية، مما يضمن نقل البيانات بسلاسة إلى برنامج مراقبة حالة النظام 1.

إرشادات التثبيت

التثبيت الصحيح ضروري للحفاظ على سلامة الإشارة:

• إدارة نصف قطر الانحناء: تجنب ثني الكابل بإحكام أكثر من الحد الأدنى لنصف القطر المحدد من قبل الشركة المصنعة لمنع تلف القلب المحوري الداخلي.

• تخفيف الضغط: تأكد من تثبيت الكابل بمشابك مناسبة على طول غلاف الآلة لمنع التعب الناتج عن الحركة أو الضغط على أطراف الموصل.

• حماية الموصل: حافظ على نظافة وجفاف أسطح توصيل الموصل. استخدم أغطية واقية أثناء عمليات السحب في أنظمة الأنابيب لمنع دخول الأوساخ.

• تجنب القرب من الجهد العالي: قم بتوجيه كابلات الإشارة بعيدًا عن قنوات الطاقة أو خطوط إمداد المحرك للتخفيف من تداخل الضوضاء الكهرومغناطيسية/اللاسلكية المحتملة.

مزايا المنتج

• دقة الإشارة: مصمم لأداء منخفض السعة، مما يضمن أن نظام 3300 XL NSv يحافظ على قياسات اهتزاز دقيقة.

• متانة صناعية: مادة غلاف عالية الجودة تقاوم التدهور الناتج عن السوائل الصناعية القاسية والمواد الكيميائية والاهتزازات الميكانيكية.

• تكامل التوصيل والتشغيل: يضمن تصميم الموصل الموحد استبدالًا سريعًا وتلامسًا موثوقًا به، مما يقلل من متوسط وقت الإصلاح (MTTR).

• موثوقية النظام: باستخدام الكابلات الأصلية المحددة من المصنع، فإنك تضمن أن أنظمة الأجهزة الآمنة الخاصة بك تعمل تمامًا كما تم التحقق منها أثناء التشغيل الأولي.

معلومات الطلب

نحتفظ بكابل Bently Nevada 330930-065-00-CN في مخزوننا النشط لدعم المرافق التي تحتفظ بأصول المراقبة القديمة. نظرًا لإيقاف إنتاج هذه الأجزاء منذ عام 2018، نحن متخصصون في توريد وحدات جديدة تمامًا أو فائضة عالية الجودة تم التحقق منها وتلبي معايير الأداء الأصلية. يتم فحص كل وحدة وهي مؤهلة للحصول على ضمان الأداء القياسي لمدة عام واحد. يرجى الاتصال بنا للحصول على أسعار الجملة أو للتحقق من متطلبات الشحن للطلبات الدولية.

الأسئلة المتداولة

• هل يمكنني استخدام هذا الكابل مع مستشعر غير NSv؟

  لا، تم ضبط 330930 خصيصًا لنظام 3300 XL NSv. سيؤدي استخدامه مع مجسات 3300 XL القياسية إلى معايرة غير صحيحة وبيانات غير دقيقة.

• هل هذا الكابل محمي ضد الضوضاء الكهربائية؟

  نعم، يتميز بدرع محوري عالي الجودة مصمم لرفض ضوضاء الوضع المشترك الموجودة في بيئات المصانع النموذجية، مما يحمي سلامة إشارتك.

• ما أهمية الطول 6.5 متر؟

  في مراقبة القرب، يعد الطول الكلي للكابل جزءًا من الدائرة الكهربائية. يؤدي تغيير طول الكابل إلى تغيير المعاوقة، مما قد يؤدي إلى تحويل خصائص إخراج المحول.

• ماذا لو احتجت إلى طول مختلف؟

  نحن نقدم أطوالًا مختلفة في سلسلة 330930. يرجى تزويدنا بمتطلباتك المحددة أو رقم الجزء الكامل للكابل الذي تبحث عن استبداله.

• هل هذه الوحدات منتجات Bently Nevada أصلية؟

  نعم، نحن نوفر فقط مكونات Bently Nevada الأصلية المصنعة لضمان الموثوقية المطلقة المطلوبة لأنظمة حماية الآلات.

• هل تقدمون دعمًا للتثبيت؟

  بينما نحن موردون، فإننا نقدم أوراق بيانات فنية وأفضل ممارسات التثبيت لضمان حصول فريقك على المعلومات اللازمة للاستبدال الناجح.

• لماذا تم إدراج المنتج على أنه تم إيقاف إنتاجه؟

  تقوم Bently Nevada بتحديث خطوط منتجاتها بشكل دوري. بينما تعد سلسلة 3300 XL NSv خطًا قديمًا، إلا أنها لا تزال تستخدم على نطاق واسع في التطبيقات الحيوية في جميع أنحاء العالم.

• ما مدى سرعة الشحن إلى موقعي؟

  نحتفظ بمخزون من 330930-065-00-CN ويمكننا عادةً الشحن في غضون 24-48 ساعة، اعتمادًا على الوجهة ومتطلبات الامتثال للتصدير.
