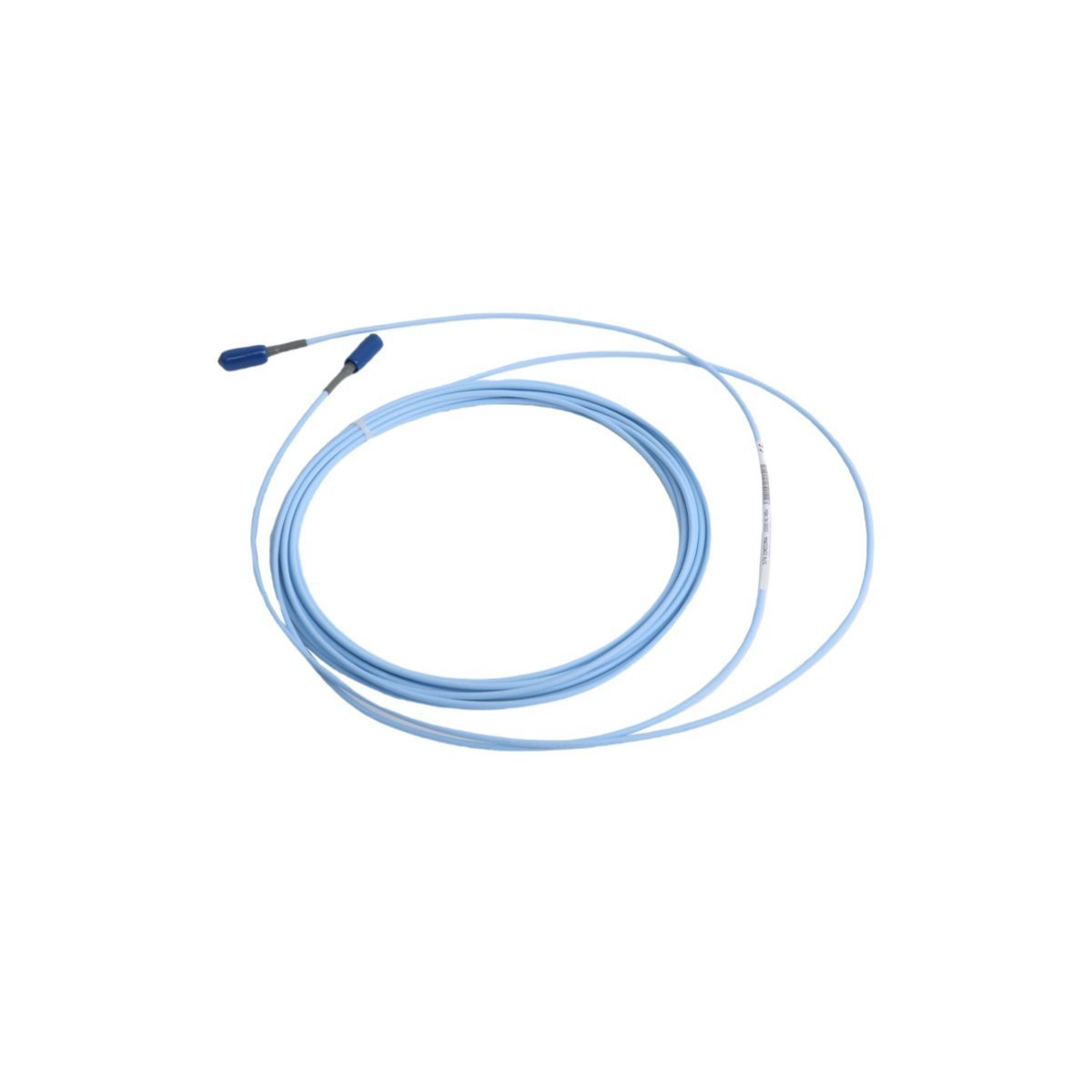

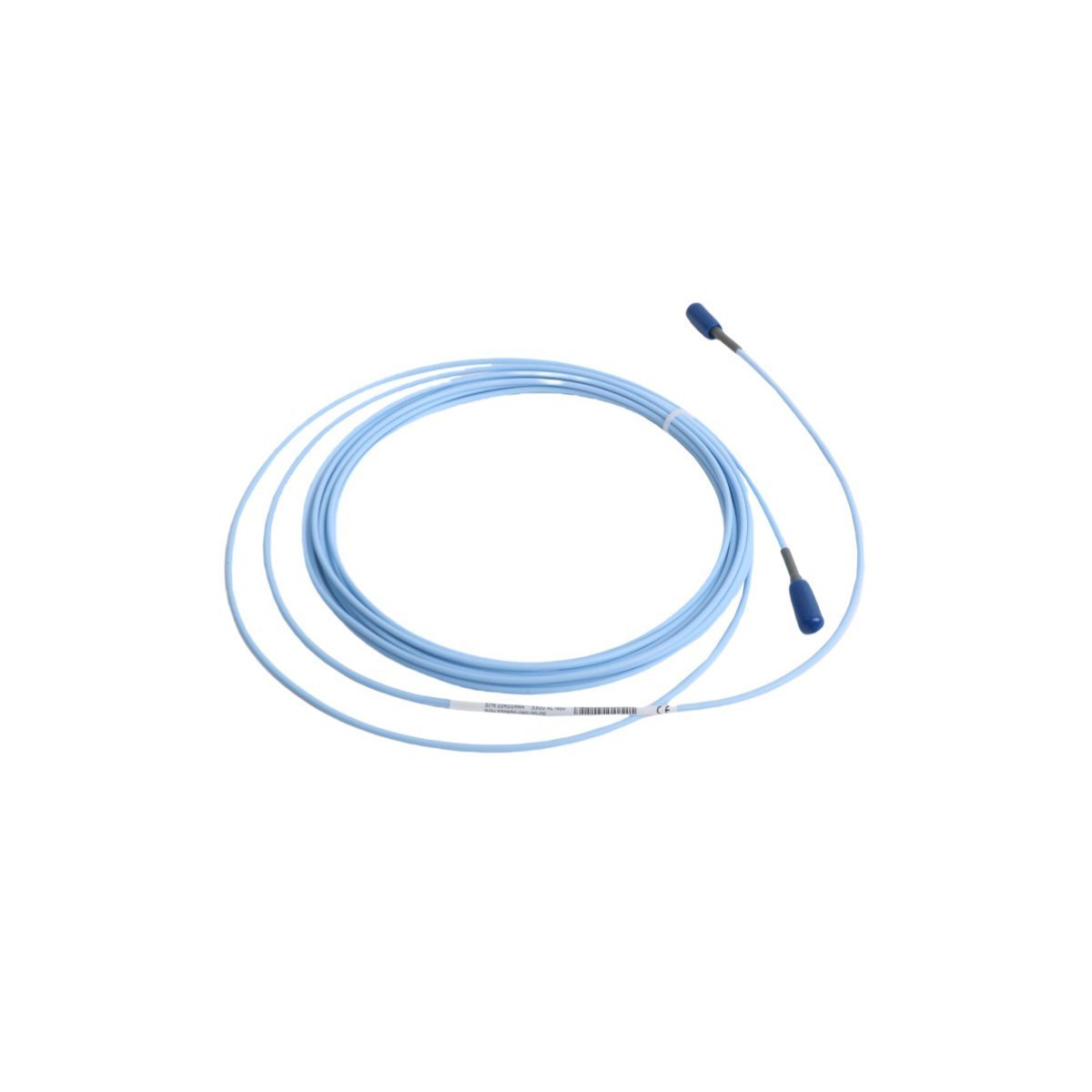

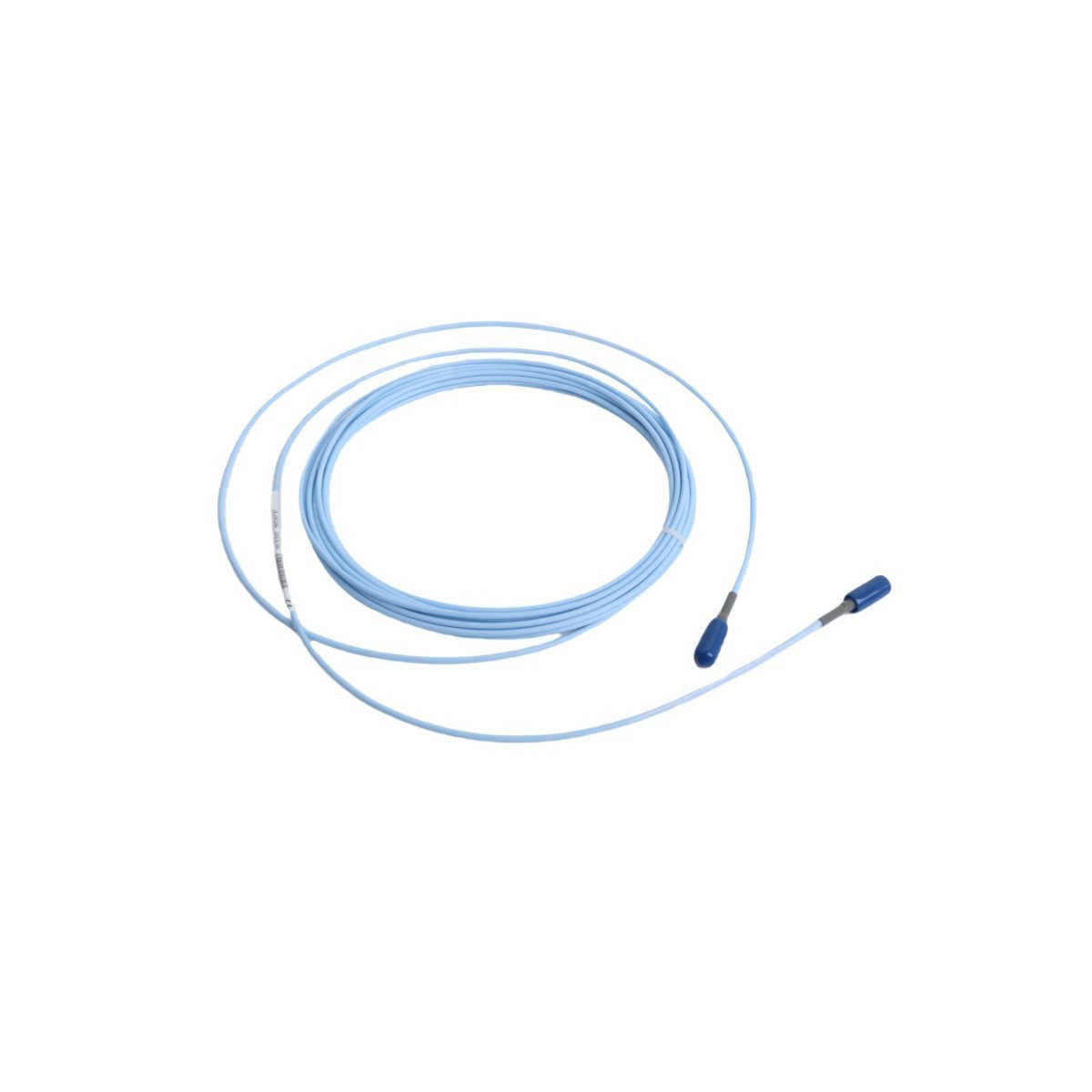

تم تكوين الكابل Bently Nevada 330930-060-00-CN (كابل تمديد 330930-060-00-CN) لنقل الإشارة بين مجسات التقارب ومستشعرات Proximitor، ويوفر تنفيذًا فعليًا مباشرًا لتوجيه الإشارة المحورية منخفضة الفقد ضمن منصات مراقبة التوربينات (TSI).

تفسير تسمية النموذج

تم تصميم 330930-060-00-CN وفقًا لمعايير نظام محول الطاقة 3300 XL من Bently Nevada:

• 330930: كابل تمديد 3300 XL.

• 060: طول الكابل (6.0 متر).

• 00: لا ينطبق (نوع الموصل).

• CN: موافقة الوكالة (معايير CCC/CNEx الصينية).

المواصفات الفنية

سلامة الإشارة وديناميكيات الدوار

تم تصميم كابل التمديد هذا للحفاظ على اتساق مقاومة النظام، وهو أمر بالغ الأهمية للمعايرة الدقيقة لمجس التيار الدوامي. نظرًا لأن نظام 3300 XL تتم معايرته كمجموعة (المجس + كابل التمديد + Proximitor)، يتم دمج طول الكابل في منحنى استجابة محول الطاقة الكلي. يستخدم التصميم دروعًا عالية الأداء لقمع التداخل المتقاطع بشكل فعال، مما يضمن بقاء إشارات الاهتزاز معزولة عن التداخل الكهرومغناطيسي المحيط في تطبيقات مراقبة الآلات التوربينية عالية السرعة. اختيار الكابل المناسب ضروري للحفاظ على جهد الفجوة المستهدف -10 فولت تيار مستمر ومنع توهين الإشارة في التركيبات طويلة المدى.

معلومات الطلب

• واحد (1) كابل تمديد 330930-060-00-CN.

• أغطية واقية للموصل.

• وثائق الامتثال الفني (معتمدة من CNEx).

• ملاحظة: يجب مطابقة كابلات التمديد مع معايرة طول النظام (مثل طول النظام الكلي 5 أمتار أو 9 أمتار).

إرشادات التركيب الميداني

• التوجيه: قم بتركيب الكابلات في قنوات أو صواني كابلات مخصصة؛ حافظ على فصلها عن خطوط الطاقة المتناوبة عالية الجهد لتقليل التداخل الحثي.

• التوصيل: تأكد من تثبيت موصلات "كليك لوك" بالكامل؛ استخدم حركة ثابتة ومستقيمة حتى تشعر بـ "النقر" الإيجابي لضمان الاستمرارية الكهربائية.

• الحماية: ضع شحم عازل على خيوط الموصل في البيئات عالية الرطوبة أو المسببة للتآكل لمنع الأكسدة ومقاومة التلامس.

• تخفيف الضغط: استخدم مشابك تخفيف الضغط المناسبة لمنع الشد على موصلات الكابل، مما قد يؤدي إلى اختلال أو كسر الدبوس المركزي.

• نصف قطر الانحناء: التزم بمواصفات الحد الأدنى لنصف قطر الانحناء لتجنب تلف العازل الداخلي أو درع الكابل المحوري.

الأسئلة الشائعة

• هل يؤثر طول كابل التمديد على المعايرة؟

  نعم. يتم معايرة نظام 3300 XL لطول نظام إجمالي محدد (عادة 5 أو 9 أمتار). يتطلب تغيير طول الكابل إعادة معايرة Proximitor.

• ماذا تشير اللاحقة "CN"؟

  تؤكد اللاحقة "CN" أن مجموعة الكابلات تلبي متطلبات شهادة CCC و CNEx الصينية للمناطق الخطرة للامتثال المحلي.

• هل هذا الكابل متوافق مع مجسات سلسلة 3300 القديمة؟

  بينما قد تتطابق الموصلات الفيزيائية، تم تصميم كابلات 3300 XL خصيصًا لنظام 3300 XL؛ يجب التحقق من التوافق على مستوى النظام لضمان الدقة.

• هل يمكنني قص هذا الكابل إلى طول أقصر؟

  لا. سيؤدي تغيير طول الكابل إلى تغيير مقاومة النظام واستجابته الترددية، مما يلغي معايرة المصنع ويقلل من جودة بيانات الاهتزاز.

• كيف أحمي خيوط الموصل؟

  استخدم الأغطية الواقية المتوفرة أثناء التركيب وحافظ على نظافة الموصلات؛ تجنب استخدام الأدوات الحادة بالقرب من نقاط التلامس المطلية بالذهب.

• ما هي أقصى درجة حرارة تشغيل؟

  تم تصنيف الكابل للتشغيل المستمر حتى +177 درجة مئوية؛ تأكد من أن مسار التوجيه لا يمر عبر مناطق تتجاوز هذا الحد الحراري.

• هل الكابل مدرع؟

  هذا النموذج المحدد (330930-060-00-CN) هو التكوين القياسي؛ تحقق مما إذا كانت متطلبات موقعك المحددة تستدعي نوعًا مدرعًا للحماية الميكانيكية.

• كيف يتم تحديد الكابل التالف؟

  تشمل العلامات الشائعة قراءات "خطأ الفجوة" غير المنتظمة، أو قفزات الضوضاء في إشارة الاهتزاز، أو فقدان استمرارية الإشارة عند ثني الكابل.
