نظرة عامة على المنتج

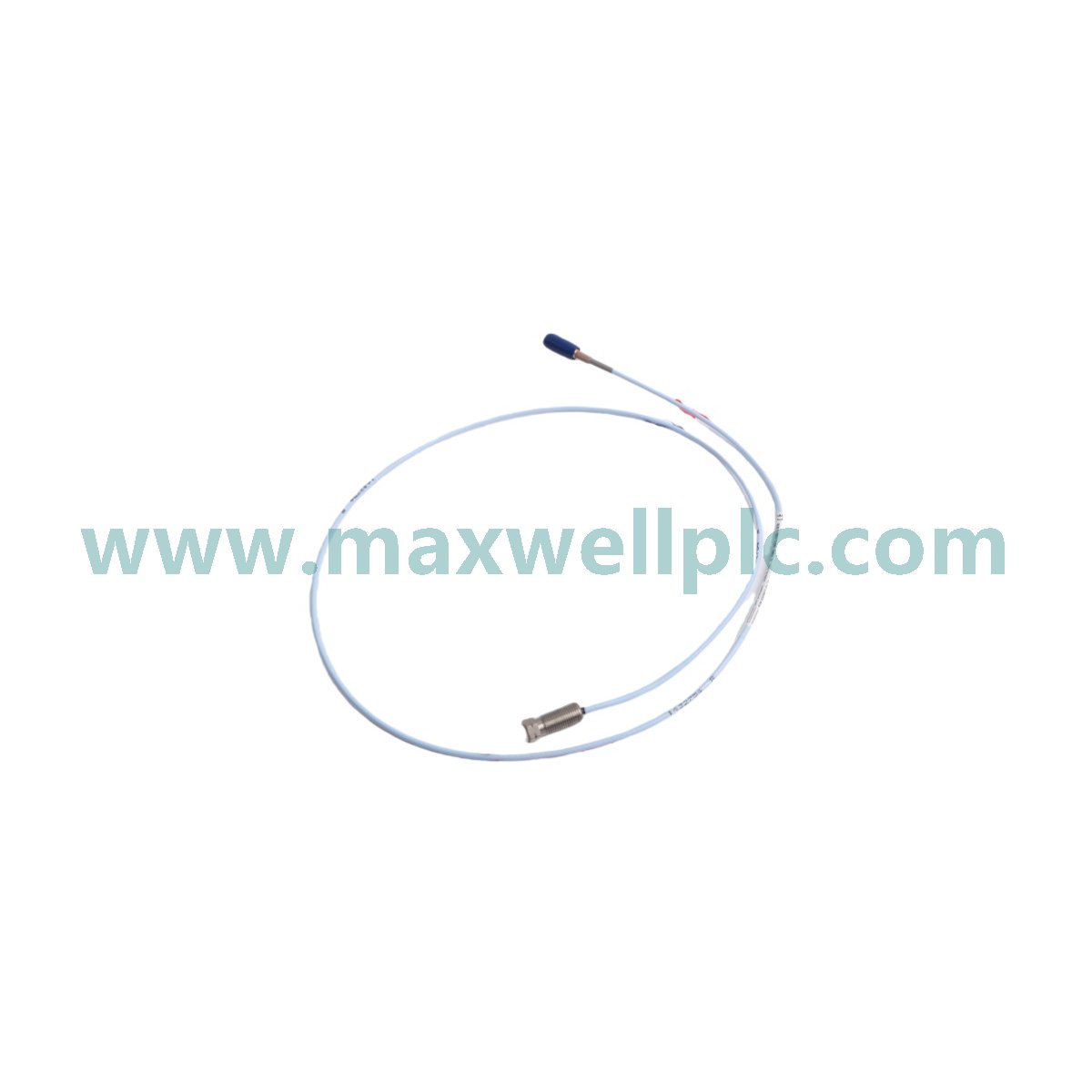

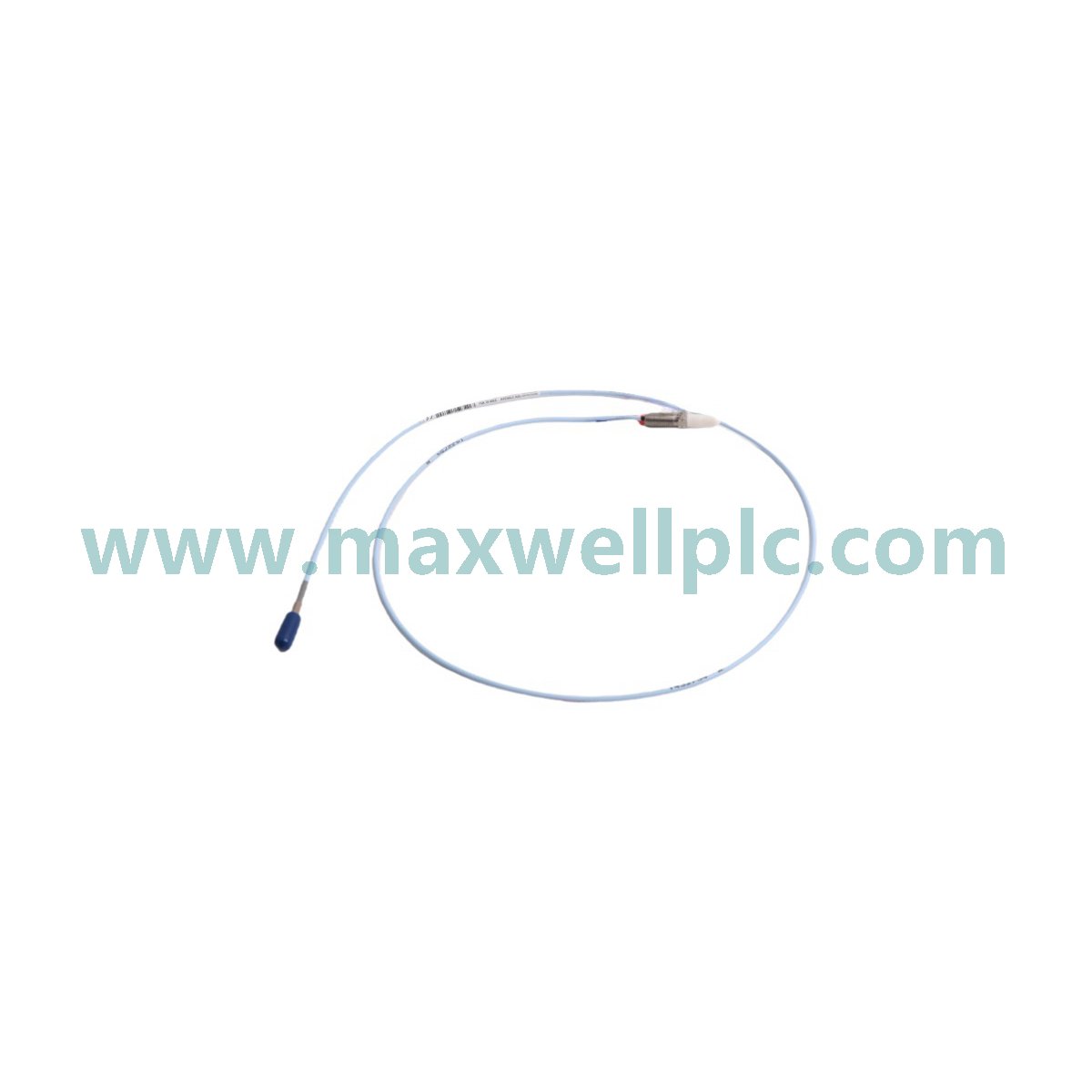

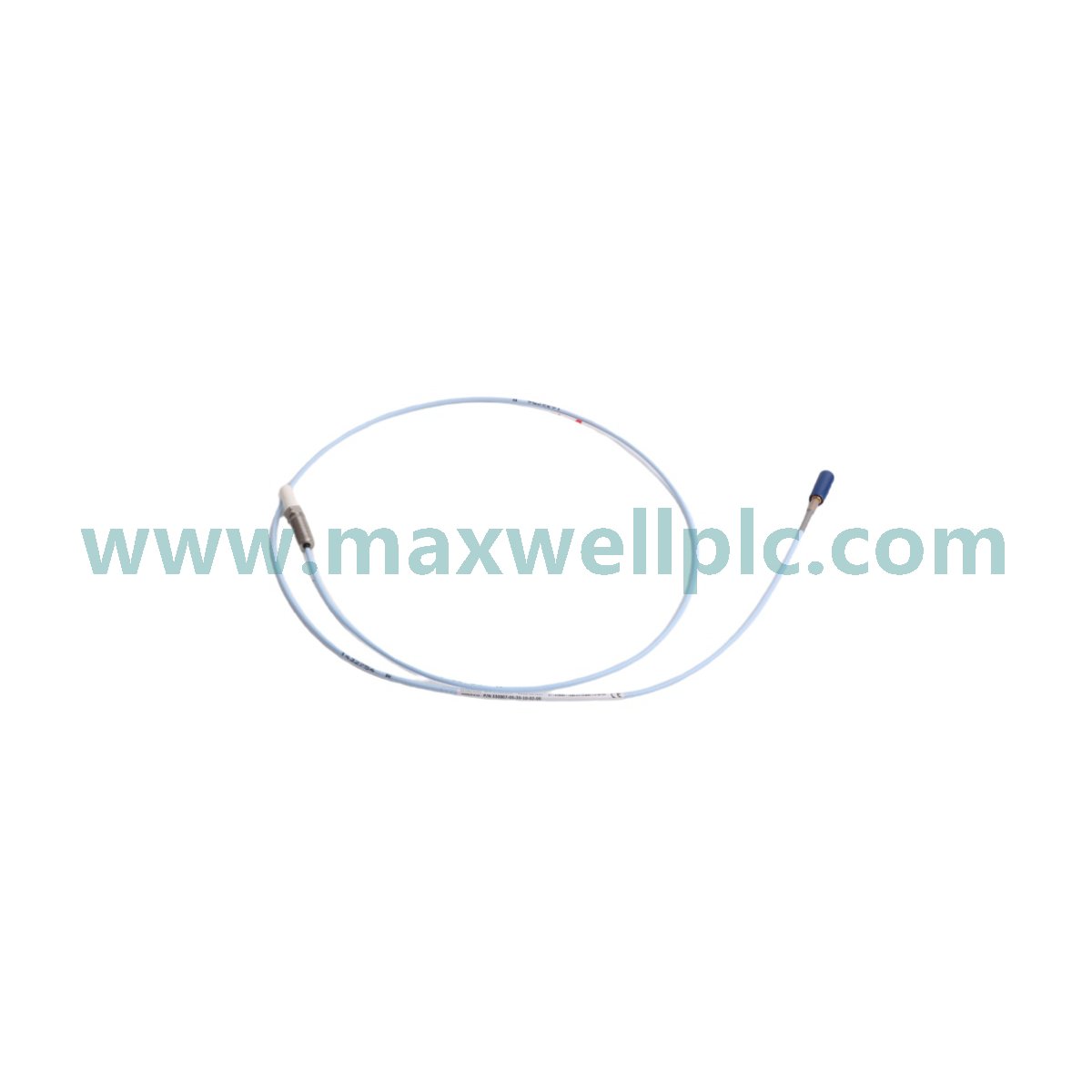

مسبار التقارب Bently Nevada 330907-05-30-10-02-00 هو مسبار تقارب متخصص من نوع 3300 NSv (حقل قريب) مثبت عكسيًا ومصمم للقياس عالي الدقة في الآلات الدوارة ذات المساحات المحدودة. وباعتباره مكونًا رئيسيًا في عائلة المحولات 3300 XL 8 مم، يوفر هذا المسبار قياسًا غير تلامسي لاهتزاز العمود وموضعه. تم معايرة منصة تقنية NSv بشكل فريد للتعامل مع التطبيقات التي تكون فيها مساحة السطح المستهدف أصغر أو فجوة القياس المطلوبة أضيق مما يمكن أن تلتقطه مسابير 3300 XL التقليدية بدقة.

يستفيد هذا المسبار من استشعار التيارات الدوامية المتقدم لتتبع ديناميكيات العمود في الوقت الفعلي، وتقديم بيانات أساسية لتشغيل أنظمة أجهزة الإشراف على التوربينات (TSI). وتعد تكوينه المثبت عكسيًا مفيدًا بشكل خاص للآلات التي يكون فيها الوصول الخارجي إلى غلاف المسبار محدودًا، مما يسمح بالتركيب الداخلي مع الحفاظ على إمكانية الوصول للكابلات والتعديل. صُمم المسبار 330907-05-30-10-02-00 للعمل على مدار الساعة طوال أيام الأسبوع في بيئات تتراوح من الضاغطات عالية الضغط إلى توربينات الغاز الصغيرة، ويضمن أن فرق الصيانة لديها مصدر إشارة عالي الجودة للصيانة التنبؤية ومنطق حماية الآلة.

المواصفات الفنية

شرح تكوين النموذج

يشير رقم الجزء 330907-05-30-10-02-00 إلى بنية ميكانيكية وكهربائية دقيقة. يحدد اللاحقة بنية الطول الفعلي للمسبار، ونوع الموصل، ومواصفات خيط المادة الأساسية للتوافق مع حامل المراقبة 3300 XL المحدد. يشير تعيين NSv (الحقل القريب) إلى أن هذا المسبار معاير للعمل في نطاق أقرب من مسابير 3300 XL القياسية 8 مم، مما يوفر حساسية معززة للآلات ذات التجويف الصغير أو الخلوصات الضيقة بين العمود والمحمل. يضمن جسم الفولاذ المقاوم للصدأ والكابلات المدمجة عالية الحرارة أن التجميع يمكنه تحمل الضغوط البيئية، مثل ضباب الزيت أو التمدد الحراري، دون تدهور نسبة الإشارة إلى الضوضاء.

التطبيقات النموذجية

• المعدات الدوارة الصغيرة: مراقبة مدار العمود والاهتزاز في علب التروس، والمنافيخ الصغيرة، والمضخات حيث تمنع المساحة استخدام المحولات ذات الحجم القياسي.

• توربينات الغاز الصناعية: تتبع الموضع المحوري والاهتزاز الشعاعي في الأنظمة المساعدة حيث تتطلب هندسة العمود استخدام تكوينات مستشعر مثبتة عكسيًا.

• محركات السرعة العالية: توفير ردود فعل اهتزازية حاسمة للمعدات عالية السرعة حيث يمكن أن تؤدي الاختلالات الدقيقة إلى تآكل سريع للمحامل.

• مراقبة الحالة: توفير بيانات أولية لحوامل المراقبة 3500 أو 3300 لتسهيل تحليل الاتجاه طويل الأجل، مما يتيح الصيانة "المعتمدة على الحالة" بدلاً من "المعتمدة على الوقت".

• أنظمة إيقاف الأمان: توفير مدخلات موثوقة وعالية السرعة لمنطق إيقاف TSI لمنع الفشل الكارثي أثناء أحداث الاهتزاز العالي.

توافق النظام

يتوافق مسبار التقارب هذا تمامًا مع بنية نظام Bently Nevada 3300 XL 8 مم، بشرط أن يقترن بكابل تمديد خاص بـ NSv ومستشعر التقارب. يتم الحفاظ على التوافق عبر حوامل TSI القياسية، ويمكن دمجه في حلقات المراقبة الحالية دون تعديل بنية النظام الشاملة. قبل النشر، يجب على الفنيين التحقق من أن تكوين برنامج مستشعر التقارب يتطابق مع خصائص القياس لسلسلة 330907 لضمان بقاء مخرجات الاهتزاز والموضع المقاسة خطية ودقيقة.

إرشادات التثبيت

• الفحص قبل التثبيت: تحقق من طرف المسبار بحثًا عن أي حطام أو تشوهات هيكلية قبل التركيب. تأكد من أن خيوط التركيب نظيفة.

• تجميع التركيب العكسي: أدخل المسبار من الجانب الداخلي لغطاء الجهاز عبر فتحة التركيب. ثبته باستخدام الصامولة والغسالة القفل المرفقين لضمان بقاء المسبار ثابتًا مقابل الغلاف.

• ضبط الفجوة: باستخدام مقياس سمك دقيق، حدد مسافة الفجوة المطلوبة بين طرف المسبار وسطح العمود. تأكد من أن جهد الخرج DC النهائي عند المستشعر التقاربي يقع ضمن النطاق الاسمي المحدد -10 فولت DC.

• الدرع والتوجيه: قم بتوجيه كابل المسبار المدمج بعيدًا عن كابلات الآلات عالية التيار لتقليل الضوضاء الكهرومغناطيسية المحفزة. تأكد من تثبيت الكابل بمشابك لمنع التعب الناتج عن اهتزاز الآلة.

• شد الموصل: شد الموصلات يدويًا؛ قد يؤدي الشد الزائد باستخدام الأدوات إلى تلف الأختام الدقيقة لمطابقة المعاوقة ويؤثر سلبًا على دقة الإشارة.

مزايا المنتج

• عامل الشكل المدمج: يتيح تصميم التركيب العكسي مراقبة متطورة في التطبيقات التي يتعذر الوصول إليها هندسيًا بواسطة مسابير التركيب الخارجي القياسية.

• حساسية عالية: مصمم لتطبيقات الحقل القريب، يكتشف مستشعر NSv الإزاحات الدقيقة للعمود التي قد تواجه المسابير القياسية صعوبة في تمييزها عن الضوضاء.

• بناء متين: يوفر غلاف الفولاذ المقاوم للصدأ مقاومة كيميائية ممتازة، وهو أمر حيوي للاستخدام في ظروف غرف التوربينات الزيتية أو الرطبة أو المسببة للتآكل.

• أداء يمكن التنبؤ به: كجزء من نظام Bently Nevada البيئي الراسخ، يوفر هذا المسبار قياسات متسقة ومتكررة تتوافق بدقة مع بيانات الصيانة التاريخية.

معلومات الطلب

• مسبار التقارب 3300 NSv 330907-05-30-10-02-00 للتركيب العكسي

• تجميع مُعدّل في المصنع بطول 111 سم مع كابل مقاوم للحرارة العالية

• شهادة ضمان الجودة والوثائق الفنية متوفرة

• الشحن في عبوات مقاومة للصدمات وآمنة من الكهرباء الساكنة

الأسئلة الشائعة

• هل هذا المسبار متوافق مع أجهزة التقارب القياسية 3300 XL؟

  لا، يتطلب مسبار NSv جهاز التقارب NSv المخصص للحفاظ على الخطية الصحيحة للإشارة في قياسات الحقل القريب.

• ما الفرق بين "التركيب العكسي" والتركيب القياسي؟

  يتم تركيب مسابير التركيب العكسي من الجانب الداخلي لجدار الآلة، وهو أمر ضروري عندما تمنع المساحة الخارجية تركيب المسبار من الخارج.

• ماذا يحدث إذا استخدمت كابل تمديد خاطئ؟

  سيؤدي استخدام كابل تمديد غير NSv إلى عدم تطابق في معاوقة الإشارة، مما يتسبب في أخطاء قياس كبيرة وفشل محتمل في حلقة المراقبة.

• كم مرة يجب أن أتحقق من إعداد الفجوة؟

  يجب فحص الفجوة أثناء التثبيت الأولي والتحقق منها أثناء عمليات الإصلاح الشامل للآلة أو عندما يُظهر نظام المراقبة حالة "غير موافق" غير مفسرة.

• هل يمكن استخدام هذا المسبار في جو متفجر؟

  تحقق دائمًا من شهادة المناطق الخطرة (مثل ATEX، CSA) قبل التركيب في المناطق التي توجد بها غازات قابلة للاشتعال.

• لماذا يتكون طرف المسبار من كبريتيد البوليفينيلين (PPS)؟

  يوفر PPS الاستقرار الميكانيكي ومقاومة الحرارة اللازمين مع البقاء غير موصل للكهرباء لضمان تركيز مجال التيار الدوامي بشكل صحيح.

• كيف يمكنني تحديد ما إذا كان المسبار تالفًا؟

  غالبًا ما يظهر المسبار التالف على شكل قفزة في الإشارة، أو فقدان جهد الخرج، أو عدم القدرة على تحقيق جهد فجوة مناسب أثناء الفحوصات الثابتة.

• ما هو متوسط العمر المتوقع؟

  في البيئات المحمية بشكل صحيح مع إدارة الكابلات الآمنة، تتجاوز هذه المسابير عادةً عمر خدمة مكونات التآكل الأساسية للآلات.

• هل يمكنني طلب طول كابل مختلف؟

  طول الكابل ثابت كجزء من معايرة النظام؛ سيؤدي استبداله بطول مختلف إلى تغيير التردد الرنيني وإلغاء صلاحية القياس.
