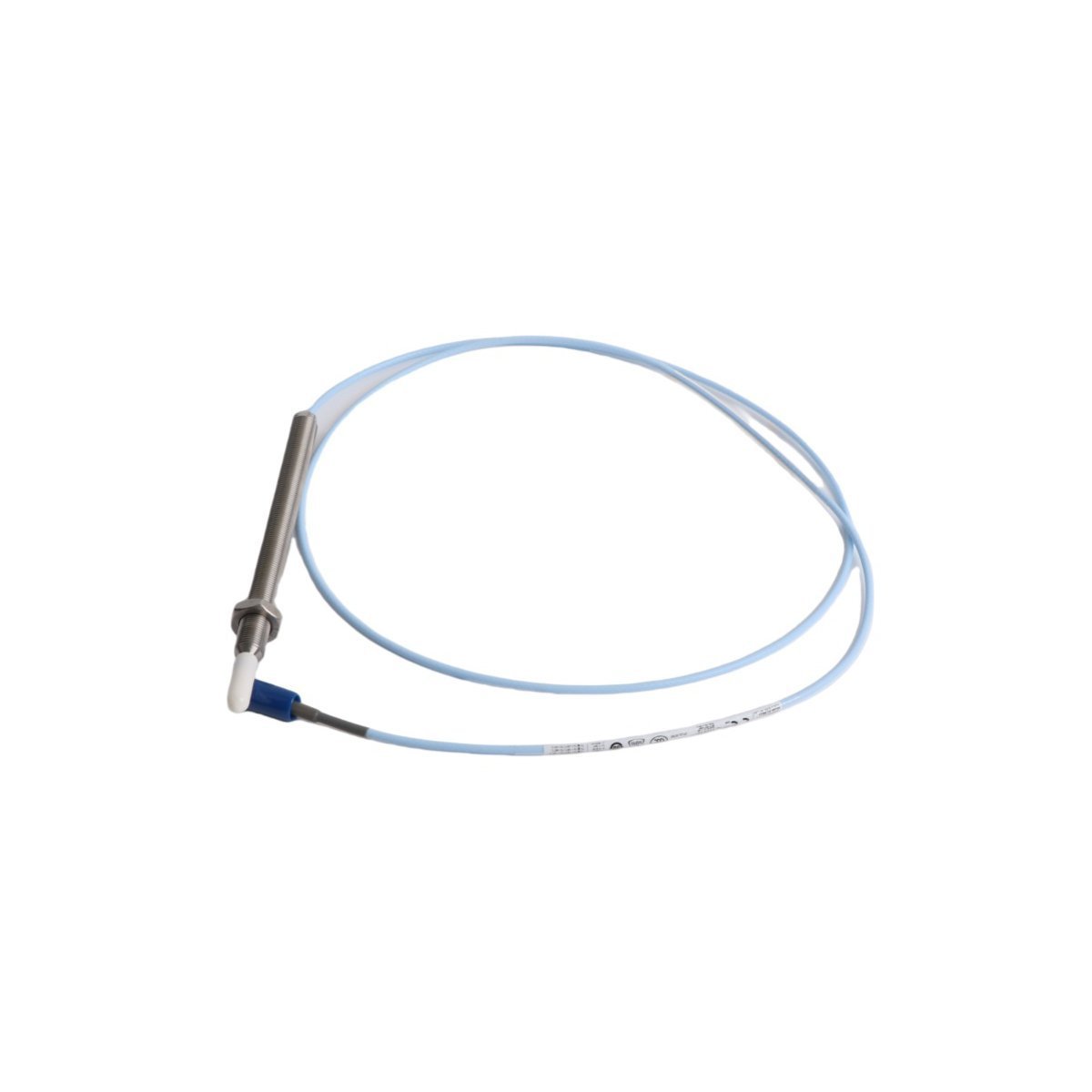

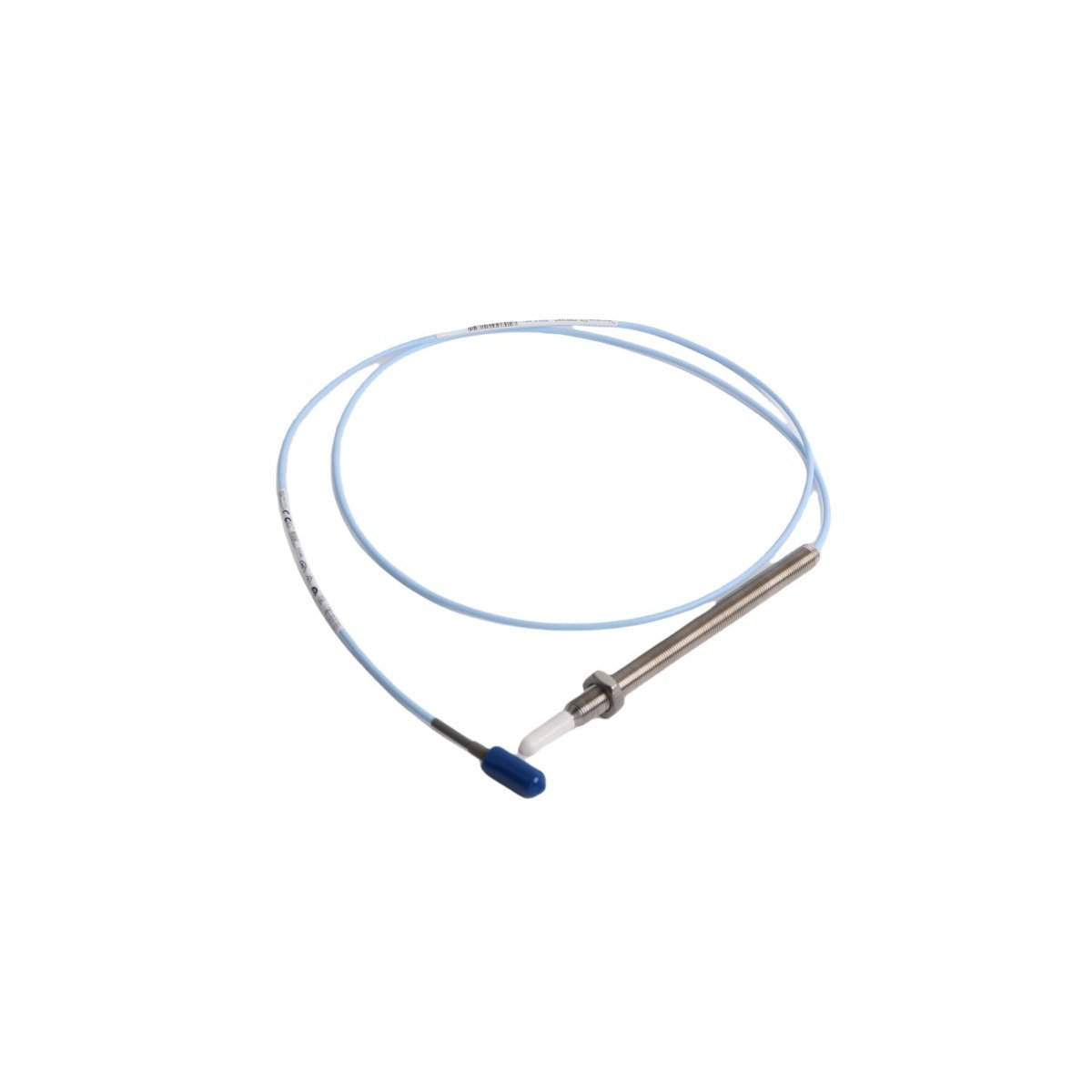

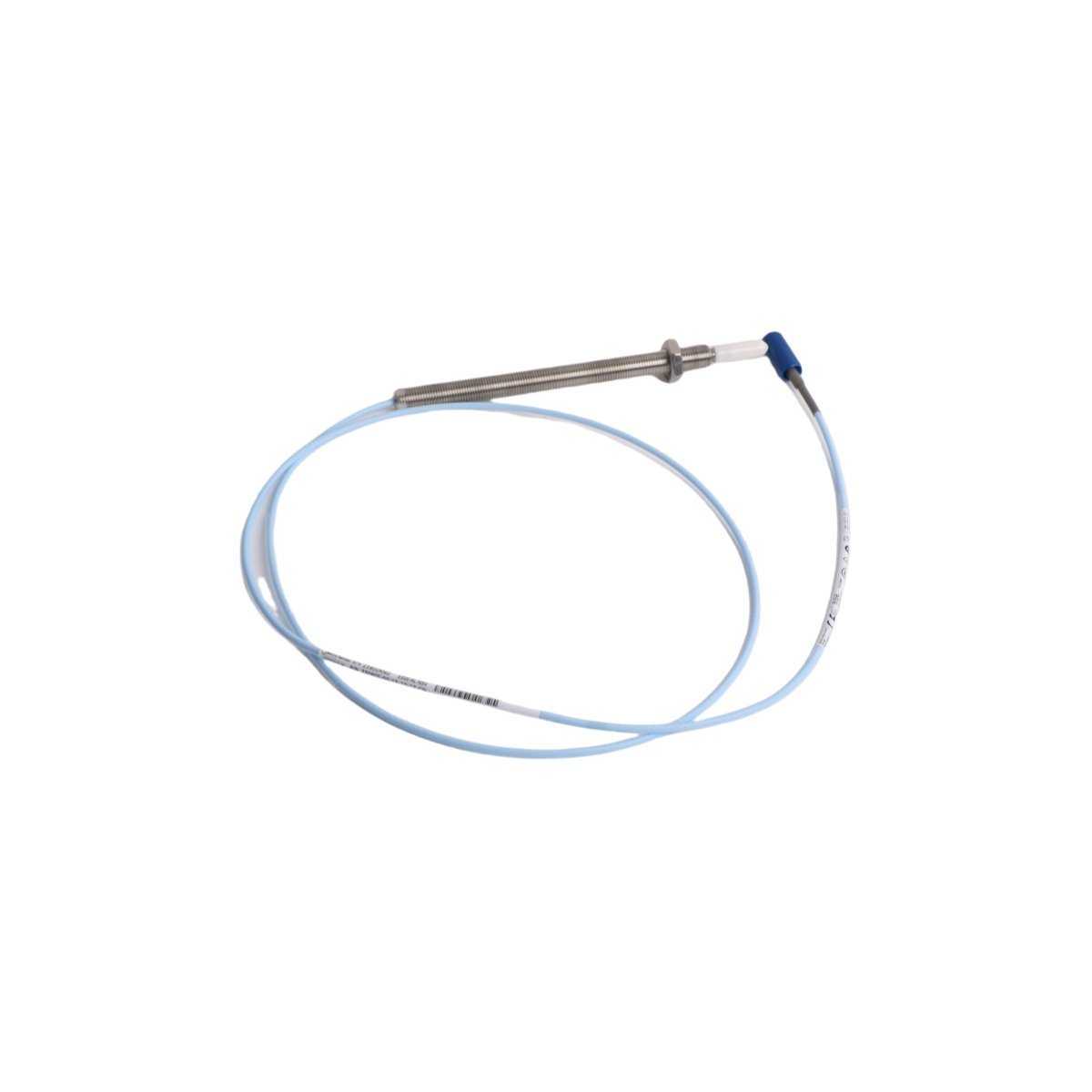

تم تصميم Bently Nevada 330905-00-13-05-02-00 (330905 مسبار التقارب 3300 NSv) للمراقبة غير المتصلة للاهتزاز والموضع في الآلات الدوارة، ويوفر قياسًا مباشرًا للإزاحة الفيزيائية عبر دائرة تحويل تيار دوامي. يحول نظام المحول هذا المسافة بين طرف المسبار والهدف المعدني إلى إشارة كهربائية متناسبة للتكامل مع منصات المراقبة.

مصفوفة تكوين النموذج

يعد 330905-00-13-05-02-00 مكونًا معياريًا يتم تعريفه بالتكوين التالي:

• 00: الطول الكلي للمسبار (0.5 متر)

• 13: خيط تثبيت المسبار (3/8-24 UNF)

• 05: خيار الطول غير الملولب (50 مم)

• 02: الطول الكلي للمسبار (0.5 متر)

• 00: خيارات الموصل والكابل (قياسي)

المواصفات الفنية

ديناميكيات إشارة مسبار التيار الدوامي

يستخدم نظام 330905 NSv موجات راديو عالية التردد لإنشاء مجال كهرومغناطيسي عند طرف المسبار. عندما تدخل مادة موصلة (هدف) هذا المجال، تتولد تيارات دوامية، مما يتسبب في تغيير في معاوقة المجال. تقوم الدوائر الداخلية بإزالة تشكيل هذا التغيير إلى خرج جهد خطي. يجب على موظفي الصيانة التحقق من "جهد الفجوة"، مستهدفين حوالي -10 فولت تيار مستمر عندما يكون المسبار متمركزًا في نطاقه الخطي بالنسبة للعمود. يؤدي الفشل في الحفاظ على الفجوة الصحيحة إلى قطع الإشارة أو خرج غير خطي، مما يؤثر بشكل مباشر على دقة تحليل ديناميكيات الدوار، بما في ذلك المدارات ومخططات خط مركز العمود.

الطلب والمكونات المضمنة

• مسبار التقارب 330905-00-13-05-02-00

• شهادة معايرة توضح الحساسية وعامل القياس

• أغطية موصلات واقية

• دليل تعليمات التثبيت (حزمة الوثائق الفنية)

إجراءات التثبيت الميكانيكي

• تأكد من أن كتيفة التثبيت توفر الصلابة الكافية لمنع الرنين الميكانيكي عند أو بالقرب من سرعة تشغيل الآلة 1X أو 2X.

• تحقق من أن مادة الهدف غير مغناطيسية لتجنب انحرافات الحساسية؛ إذا كنت تستخدم الفولاذ المقاوم للصدأ، فطبق عوامل التصحيح المقدمة من الشركة المصنعة.

• حافظ على مسافة لا تقل عن 3 أقطار من طرف المسبار إلى أي أجسام معدنية محيطة (خلوص الرؤية الجانبية) لمنع التداخل مع المجال الكهرومغناطيسي.

• أحكم ربط صواميل التثبيت بإحكام ضد كتيفة التثبيت لتثبيت المسبار في مكانه بعد ضبط جهد الفجوة.

اللوجستيات والمناولة

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL أو FEDEX أو UPS.

• يتم إغلاق المكونات في عبوات صناعية مضادة للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي (ESD) والتلف الميكانيكي أثناء النقل.

الأسئلة المتكررة

• ما هي المواد المستهدفة المدعومة؟ تمت معايرة المسبار للفولاذ AISI 4140. ستؤدي المواد الموصلة الأخرى إلى تغيير عامل القياس، مما يتطلب منحنيات معايرة محددة لضمان دقة الخرج.

• ما هي حساسية المسبار؟ يتم معايرة نظام 3300 NSv عادةً بحساسية 8 مللي فولت/ميكرومتر (200 مللي فولت/ميل).

• كم مرة يجب التحقق من المعايرة؟ يوصى بالتحقق السنوي. إذا تم استخدام النظام في حلقة أمان حرجة، فيجب أن يتوافق التحقق مع فترة الصيانة الوقائية للمنشأة لـ TSI.

• هل يمكن للمسبار العمل في البيئات الخطرة؟ نعم، عند تركيبه مع حواجز أمان جوهرية معتمدة ومتطلبات رسومات التحكم المناسبة لتصنيف المنطقة المحدد.

• ما هي كابلات التمديد المتوافقة؟ يجب استخدام كابلات التمديد من سلسلة Bently Nevada 3300 NSv فقط لضمان مطابقة معاوقة الطول الكلي للنظام (TSL).

• ما الذي يسبب عدم استقرار جهد الفجوة؟ عادةً ما تحدث القراءات غير المستقرة بسبب كتائف التثبيت غير المحكمة، أو الضوضاء الكهربائية (EMI) الناتجة عن التدريع غير الصحيح، أو عيوب السطح على العمود المستهدف.

• كيف يتم اختبار صحة المسبار؟ يتم التحقق من صحة المسبار باستخدام اختبار جهد فجوة ثابت واختبار ديناميكي باستخدام قرص مستهدف معاير للتحقق من استجابة الإشارة الخطية.

• ما هو العمر المتوقع للخدمة؟ يعتمد عمر الخدمة على مستويات الاهتزاز الميكانيكي ودرجة حرارة التشغيل؛ ومع ذلك، في الظروف الصناعية القياسية، تم تصميم المسبار للتشغيل المستمر طويل الأجل.
