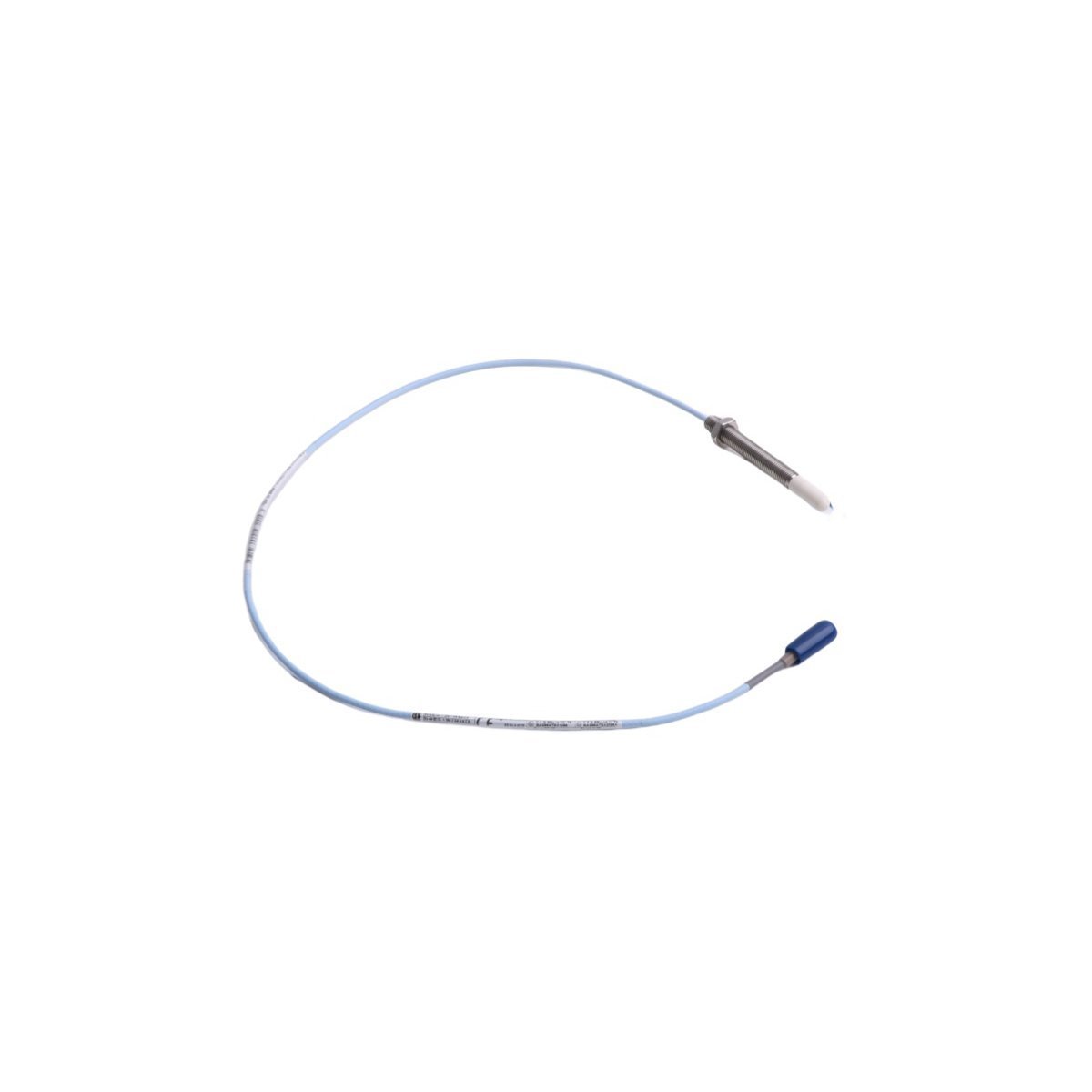

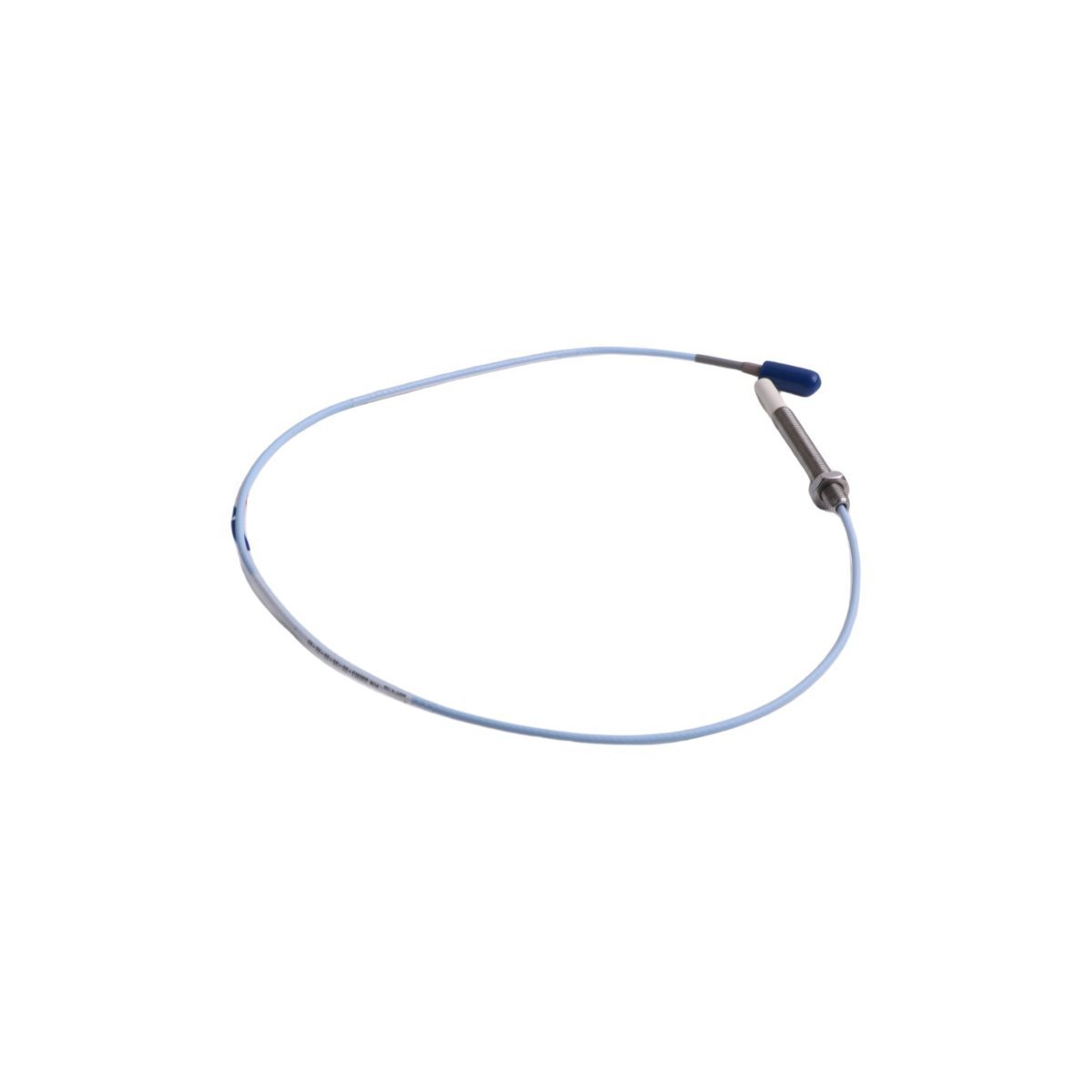

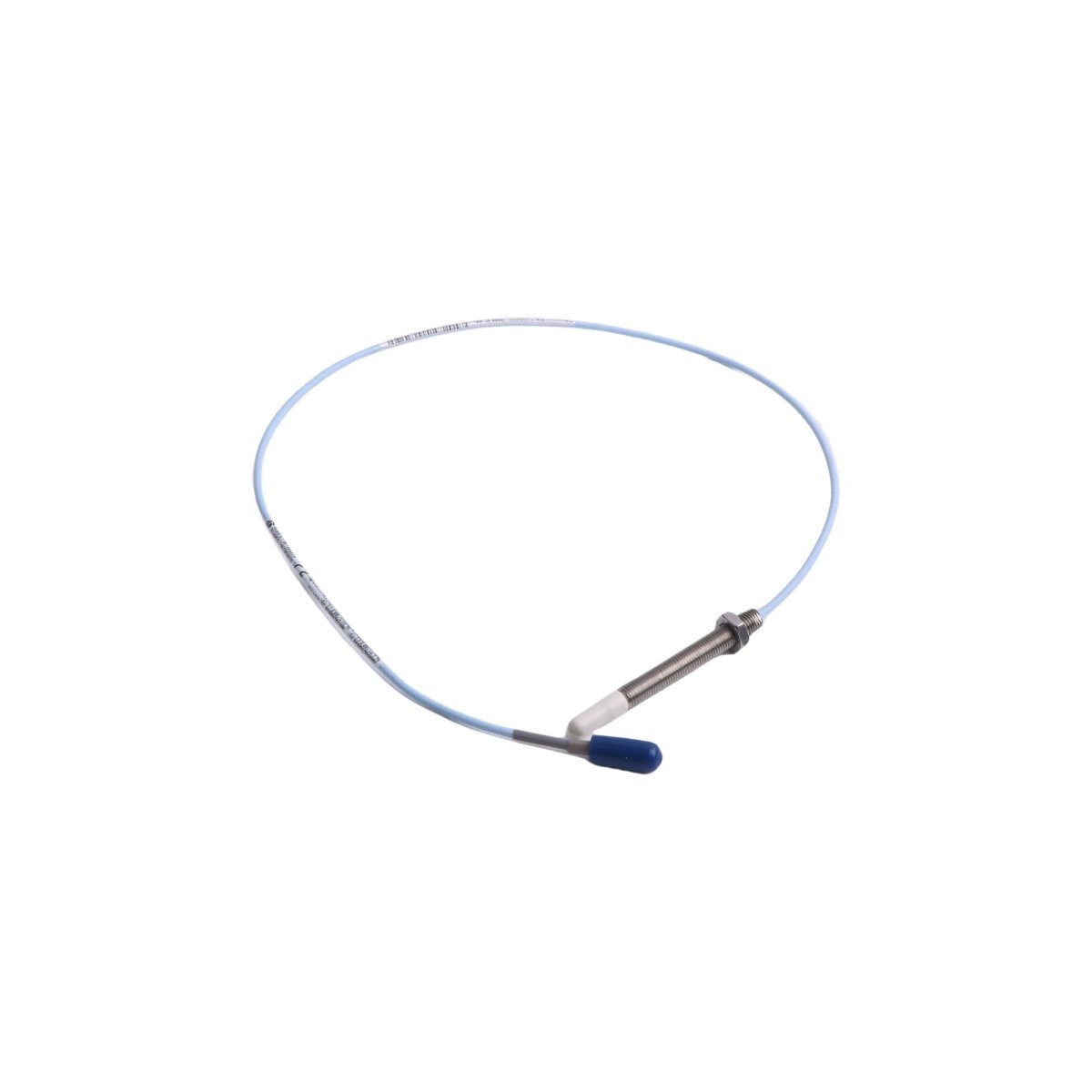

يعمل Bently Nevada 330903-00-09-10-02-05 كمسبار تقارب 330903 الأساسي المستخدم لتنفيذ قياس الاهتزاز والإزاحة بدون تلامس عبر منصات أنظمة حماية الماكينات 3300 NSv. تتعامل الأجهزة مع حلقات الحث عالية التردد الراديوية لتتبع حركات الأهداف الصغيرة، وتحويل متغيرات الفجوة الفيزيائية الخام عند رأس المسبار إلى مقاييس جهد تماثلي مستمرة لأجهزة مراقبة الماكينات النهائية.

توزيع اختيار اللاحقة الموضعية

• 330903: مسبار تقارب 3300 NSv، خيط 1/4-28 UNF، خط كابل محوري أملس

• -00: اختيار الطول غير الملولب (0.0 بوصة)

• -09: اختيار الطول الكلي للغلاف (0.9 بوصة)

• -10: اختيار الطول الكلي (1.0 متر / 3.3 قدم)

• -02: خيار الموصل (موصل محوري مصغر ClickLoc مع واقي الموصل)

• -05: اختيار موافقة الوكالة (موافقات متعددة للمناطق الخطرة للانتشار العالمي)

مواصفات المعلمات الهندسية

تحجيم مسبار تيار الدوامة وتحسين ديناميكيات الدوار

تغير بنية الملف ذات القطر الدقيق لتصميم 3300 NSv مصفوفات تحجيم مسبار تيار الدوامة القياسية، مما يسمح بدقة إزاحة دقيقة على الأهداف التي يصل قطرها إلى 5 مم. يتطلب إعداد خط الأساس الميكانيكي إجراء التحقق من صحة جهد الفجوة الثابت، وتعديل إدخال الخيط الفيزيائي حتى يتتبع الإخراج علامة هدف مستقرة تبلغ -10 VDC. في أغطية المحامل الكثيفة التي تراقب ديناميكيات الدوار المعقدة، يجب أن تفرض التصميمات الصغيرة الحجم معلمات قمع التداخل. نظرًا للمجال الكهرومغناطيسي المركّز المنبعث من طرف المسبار 1/4-28 UNF، تتطلب المستشعرات المجاورة فصلًا هيكليًا لعزلها ضد التشوهات الجانبية وتداخل الإشارة الطفيلية.

مخزون مجموعة الشحن

• 1 × مسبار تقارب Bently Nevada 330903-00-09-10-02-05

• 1 × غلاف طرف واقي محوري ClickLoc مثبت مسبقًا

• 2 × صواميل تثبيت سداسية 1/4-28 UNF

• 1 × ورقة امتثال شهادة متعددة الوكالات للمناطق الخطرة

إرشادات التركيب الميكانيكي في الموقع

يتطلب التركيب الفيزيائي التحقق من ملامح عمق المنفذ الملولب والتحقق من معلمات الخلوص قبل تثبيت تعديلات عزم الدوران النهائية.

1. نظف قناة التركيب المسننة 1/4-28 UNF لإزالة برادة المعدن. قم بتدوير جسم المسبار القصير 0.9 بوصة يدويًا في الفتحة للتحقق من محاذاة المسار المتمركز.

2. وجه الكابل المتكامل غير المدرع بطول 1.0 متر على طول القنوات الهيكلية، مع التأكد من أن الحد الأدنى لنصف قطر الانحناء لا يقل عن 25.4 مم.

3. ادفع رأس المسبار نحو الهدف أثناء التحقق من ملاحظات الحلقة عند أطراف مخرج شاشة Proximitor باستخدام مقياس فولتميتر رقمي معاير.

4. توقف عن تدوير جسم المسبار فورًا عندما يسجل مقياس الفولتميتر التحقق من جهد الفجوة عند -10.0 VDC. اربط صواميل التثبيت بحد أقصى 2.3 نيوتن متر (20 بوصة-رطل).

5. وصل طرف موصل ClickLoc بكابل تمديد 3300 NSv مطابق. ثبت مسار الدرع الخارجي لضمان بقاء مسار الإشارة المعزول منفصلًا عن حلقات التأريض المحلية للآلة.

بروتوكول التعبئة والخدمات اللوجستية

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، الانتقال دوليًا عبر بنية DHL أو FEDEX أو UPS السريعة. يتم إغلاق جميع عناصر الأجهزة داخل عبوات صناعية خاصة مضادة للكهرباء الساكنة جنبًا إلى جنب مع مخازن رغوة عالية الكثافة مصممة خصيصًا للحفاظ على محاذاة الملفات الداخلية ومنع تلف التخييط المتقاطع أثناء النقل.

الأسئلة الشائعة حول نظام مستشعر التقارب

س: هل يمكن مطابقة مسبار 3300 NSv هذا مباشرة مع مستشعر Proximitor 3300 XL 8 مم القياسي؟

ج: لا. تتضمن سلسلة 3300 NSv خصائص حث ملفات محددة مضبوطة للأهداف المقيدة والمجالات الرقيقة. يؤدي توصيل هذا المسبار بمستشعر Proximitor 8 مم إلى تغيير معايرة تحجيم مسبار تيار الدوامة، مما يتسبب في انحراف قياس شديد ويجبر الشاشة على إظهار خطأ "غير موافق" في الحلقة.

س: هل مجموعة مسبار التقارب هذه بطول 1.0 متر قابلة للتبديل السريع عند الواجهة المحورية أثناء تطبيق الطاقة؟

ج: نعم. لن يتسبب فصل موصل ClickLoc المحوري بينما تكون دائرة محول الطاقة تحت طاقة -24 VDC مباشرة في تدهور إلكتروني للمسبار أو Proximitor. ستشير بطاقة المراقبة المعالجة على الفور إلى خطأ "غير موافق" بسبب حلقة الإشارة المفتوحة.

س: ما هو الغرض الأساسي من اختيار تكوين طول الغلاف القصير 0.9 بوصة؟

ج: خيار طول الغلاف القصير 0.9 بوصة مخصص لتركيبات التثبيت الداخلية داخل أغطية الماكينات المدمجة أو الأقواس الضحلة حيث تتوفر مساحة قليلة خلف جسم المسبار، مما يمنع التداخل مع الجدران الميكانيكية المحيطة.
