نظرة عامة على المنتج

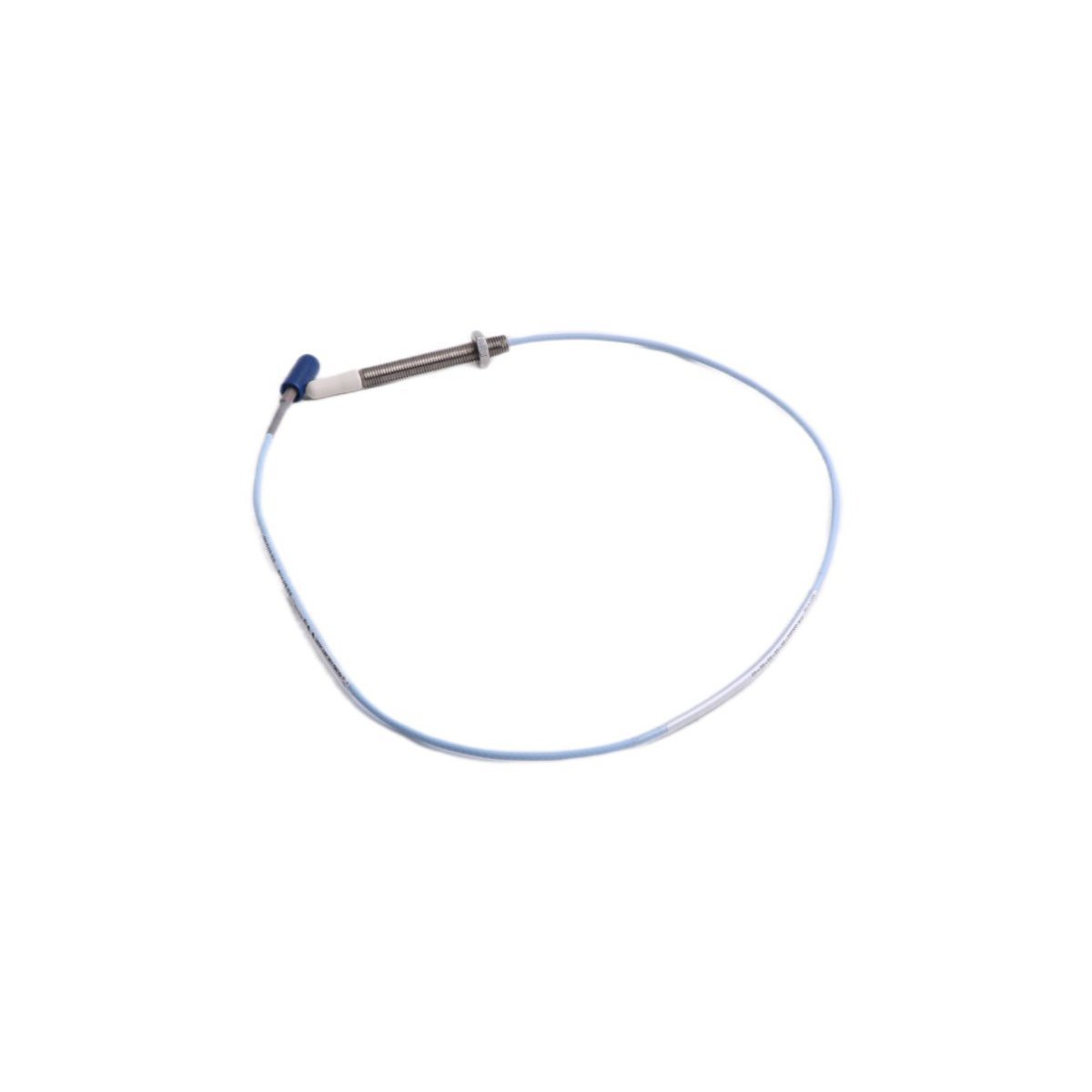

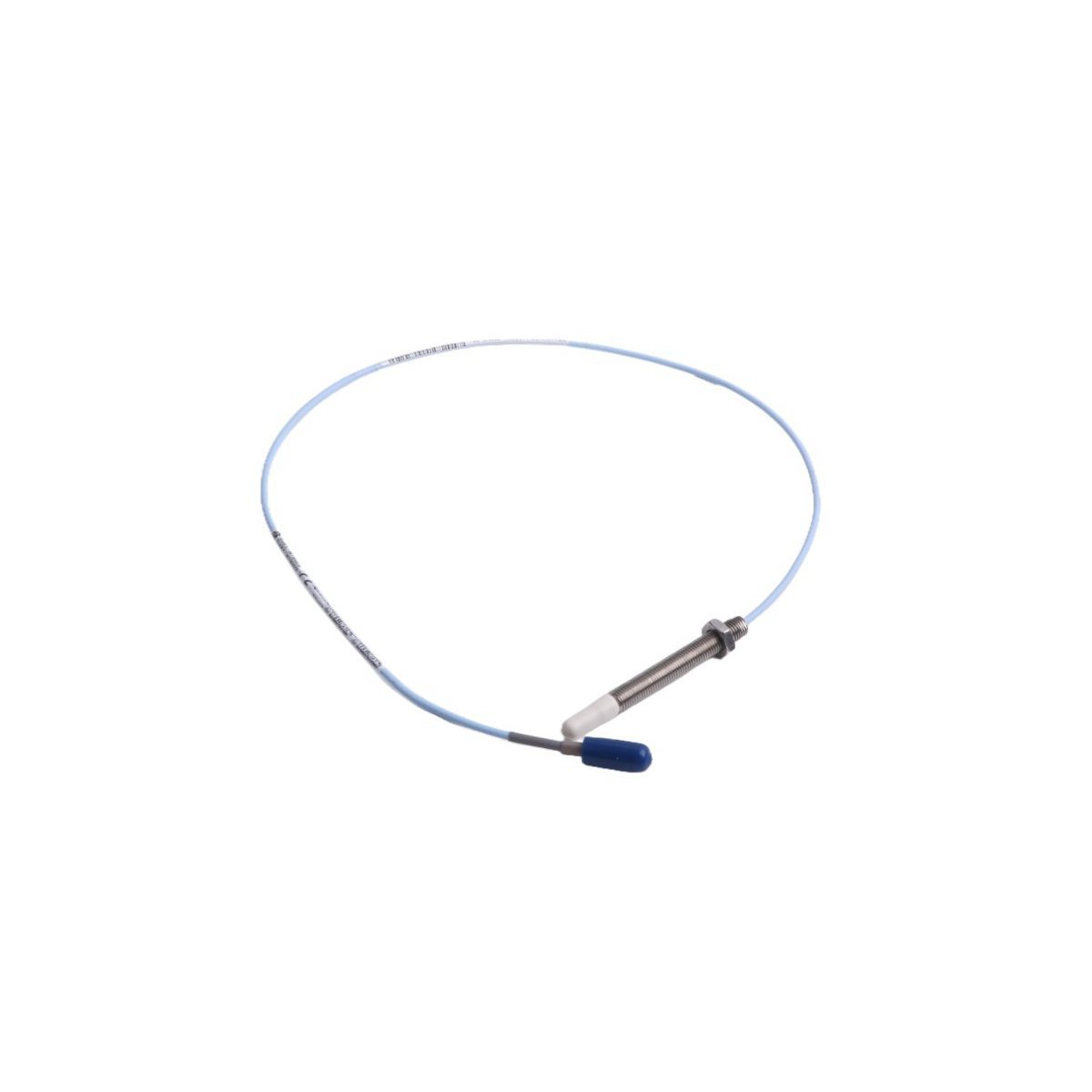

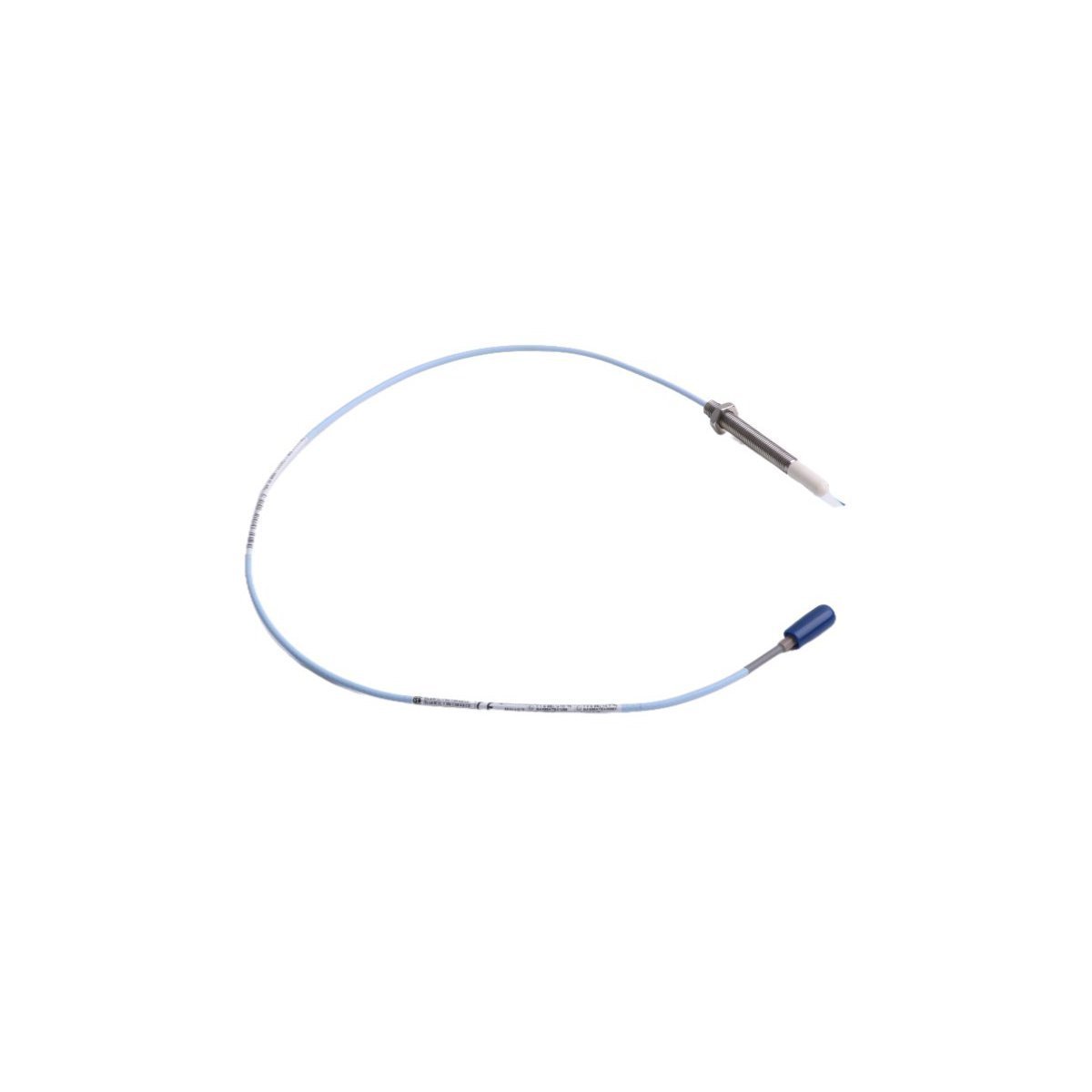

مسبار التقارب Bently Nevada 330903-00-03-10-02-05 هو مسبار تقارب (NSv) استشعار المجال القريب مصمم بدقة، ومصمم خصيصًا للمتطلبات الصعبة للمعدات الدوارة ذات الثقب الصغير. في البيئات التي تكون فيها محولات التيار الدوامي القياسية مقاس 8 مم ضخمة جدًا أو تفشل في توفير الدقة اللازمة لديناميكيات العمود الدقيقة، يتفوق نظام 3300 NSv. يعمل هذا المسبار كواجهة حرجة لمراقبة الاهتزاز والموضع بدون تلامس، حيث يلتقط إشارات الإزاحة عالية التردد الضرورية لتحليل استقرار الدوار في الآلات التوربينية المصغرة.

تم تصميم هذا الطراز بطرف استشعار PPS (كبريتيد البوليفينيلين) عالي المتانة وهيكل قوي من الفولاذ المقاوم للصدأ، لتحمل الظروف القاسية النموذجية لحوض تزييت الصناعي. سواء كنت تراقب شاحن توربيني عالي السرعة أو توربين غاز مدمج، تضمن سلسلة 330903 ترجمة كل ميكرون من حركة العمود إلى إشارة كهربائية خطية وموثوقة. يقلل تصميمه القوي من خطر انحراف الإشارة، مما يوفر لفرق الصيانة الثبات المطلوب لتحليل الاتجاهات طويلة المدى وبرامج التشخيص التنبؤي.

المواصفات الفنية

شرح تكوين النموذج

يحدد رقم الموديل 330903-00-03-10-02-05 خصائص ميكانيكية وبيئية دقيقة:

• 330903: مسبار تقارب NSv (علبة ملولبة).

• 00: طول غير ملولب (0 مم).

• 03: طول العلبة (30 مم).

• 10: طول المسبار الإجمالي (1.0 متر).

• 02: نوع الموصل، ClickLoc محوري مصغر.

• 05: خيار موافقة الوكالة (متوافق مع ATEX/IECEx).

التطبيقات النموذجية

تم تحسين هذا المسبار للآلات الصغيرة الحيوية للمهمة:

• مراقبة الشاحن التوربيني: قياس اهتزاز العمود في الشواحن التوربينية عالية الدورات في الدقيقة للسيارات والصناعات الثقيلة.

• التوربينات الغازية الصغيرة: مراقبة مدارات الدوار في وحدات توليد الطاقة من التوربينات الدقيقة.

• أجهزة الطرد المركزي عالية السرعة: تتبع الموضع المحوري وتآكل العمود في أجهزة الطرد المركزي الدقيقة للمعالجة الكيميائية.

• مضخات المعالجة المصغرة: مثالية للمساحات الضيقة حيث يتسبب قطر طرف المسبار للمحولات القياسية في أخطاء قياس بسبب قيود حجم الهدف.

• حوامل الاختبار المعملية: تستخدم في بيئات البحث والتطوير للتحقق من صحة نماذج ديناميكيات الدوار لنماذج الآلات المصغرة.

توافق النظام

يجب استخدام 330903-00-03-10-02-05 كجزء من نظام محول Bently Nevada 3300 NSv الكامل. تتكون هذه الحلقة من المسبار وكابل تمديد من سلسلة 330930 ومستشعر Proximitor 330980 NSv معاير. التوافق غير قابل للتفاوض؛ لا يمكن تبديل أجهزة 3300 XL القياسية بمكونات NSv بسبب تردد التذبذب المحدد ومعايرة الكسب. ستؤدي المكونات غير المتطابقة إلى استجابات إشارة غير خطية، مما يؤثر بشكل فعال على سلامة بيانات خادم مراقبة الاهتزاز.

إرشادات التركيب

لضمان دقة بيانات الاهتزاز لديك، اتبع إجراءات التركيب الاحترافية التالية:

• صيانة الخيوط: افحص فتحة التركيب بحثًا عن أي نتوءات أو بقايا قبل التثبيت. استخدم أدوات تنظيف الخيوط المناسبة لمنع الإجهاد الميكانيكي على غلاف المسبار.

• تحديد الفجوة: استخدم مقياس غير موصل (1.0 مم/40 ميل) لتحديد الفجوة الأولية. يتطلب النطاق الخطي الضيق لنظام NSv دقة عالية أثناء مرحلة الإعداد هذه.

• حماية كابل الإشارة: يعتبر الكابل المحوري جزءًا من معاوقة النظام. استخدم قناة معدنية صلبة ومؤرضة لمسار الكابل بالكامل للتخفيف من التداخل الكهرومغناطيسي عالي التردد.

• تأمين الموصل: تأكد من أن موصل ClickLoc مثبت بالكامل. ضع كمية صغيرة من شحم السيليكون العازل على الوصلة لمنع الأكسدة ودخول الرطوبة.

• معايير التأريض: تحقق من أن الحلقة بأكملها مرتبطة بأرضية جهاز نظيفة للحفاظ على مستوى الضوضاء منخفضًا بما يكفي للكشف الدقيق عن الاهتزازات الدقيقة.

مزايا المنتج

• محسّن للأهداف الصغيرة: يوفر استشعارًا موثوقًا به للتيار الدوامي على مناطق الهدف حيث قد تقدم المجسات القياسية بيانات خاطئة.

• حساسية عالية (400 ملي فولت/ميل): يوفر تكبيرًا فائقًا للإشارة، مثاليًا للكشف عن الاهتزازات منخفضة السعة في الأعمدة الدوارة الصغيرة وعالية التردد.

• الامتثال التنظيمي العالمي: يؤكد اللاحقة 05 التوافق مع المعايير الدولية للمناطق الخطرة (ATEX/IECEx)، مما يسهل التشغيل الآمن في بيئات النفط/الغاز.

• قابلية التبادل: مصمم ليكون متوافقًا بنسبة 100% مع منصة Bently Nevada 3300 NSv، مما يبسط الاستبدال والصيانة.

معلومات الطلب

• مسبار التقارب Bently Nevada 330903-00-03-10-02-05.

• يشمل صواميل التركيب وتجميع الحلقة الدائرية.

• تقرير اختبار المصنع وشهادة المعايرة متوفرة.

• المتطلبات: يجب أن يتم إقرانه بكابل تمديد من سلسلة 330930 بنفس الطول.

اللوجستيات والشحن

• المهلة الزمنية: 3-5 أيام لمعالجة الطلبات العادية.

• النقل العالمي: توصيل موثوق عبر DHL و FedEx و UPS إلى المواقع الصناعية الدولية.

• تغليف احترافي: يتم تأمين كل مستشعر في تغليف صناعي مضاد للكهرباء الساكنة. تم تصميم هذه الحاوية المتخصصة للتخلص من مخاطر التفريغ الكهروستاتيكي (ESD) وتوفير حماية عالية التأثير أثناء النقل، مما يضمن وصول الطرف المعاير بدقة في حالة المصنع المثالية.

الأسئلة المتكررة

• لماذا تختلف حساسية مسبار NSv عن سلسلة XL؟

  تم ضبط NSv خصيصًا لأقطار العمود الأصغر وكتلة الهدف الأقل؛ مطلوب حساسية أعلى (400 ملي فولت/ميل) لالتقاط بيانات الاهتزاز بدقة.

• هل يمكنني تقصير الكابل إذا كان طويلاً جدًا؟

  لا. يتم معايرة طول الكابل كجزء من المعاوقة الكلية للنظام. سيؤدي التقصير إلى تدمير خطية ودقة المسبار بشكل دائم.

• كيف أختبر المسبار للكشف عن الفشل؟

  قم بإجراء اختبار فجوة ثابت عن طريق ملاحظة جهد خرج Proximitor أثناء تحريك المسبار نحو هدف معدني. يجب أن يتبع منحنى الجهد إلى الفجوة الموثق.

• هل طرف المسبار هش؟

  طرف PPS قوي للاستخدام الصناعي، ولكن لا ينبغي أبدًا أن يتعرض للضرب أو الخدش بالأدوات، حيث ستؤدي الأضرار السطحية إلى قياسات خاطئة.

• لماذا يتم استخدام علبة بطول 30 مم (اللاحقة 03)؟

  تم تصميم طول العلبة القصير للتركيب في أغطية محامل ضيقة حيث تمنع قيود المساحة استخدام المجسات القياسية بطول 50 مم أو أطول.

• هل يتطلب هذا المسبار جهاز Proximitor خاصًا؟

  نعم، يتطلب جهاز Bently Nevada 330980 NSv Proximitor. لن تعمل أجهزة Proximitor 3300 XL القياسية بشكل صحيح مع هذا الجهاز.

• ما الذي يسبب الضوضاء عالية التردد في طيف الاهتزاز؟

  عادةً ما تكون الضوضاء ناتجة عن ضعف حماية الكابلات، أو تأريض Proximitor غير الصحيح، أو التداخل من محركات التردد المتغير.

• هل يتأثر المستشعر بدرجة حرارة الزيت؟

  تم تصميم النظام للتشغيل المستقر من -35 درجة مئوية إلى +177 درجة مئوية؛ ومع ذلك، يمكن أن تؤثر التدرجات الحرارية الشديدة على التمدد المعدني المحلي.
