نظرة عامة على المنتج

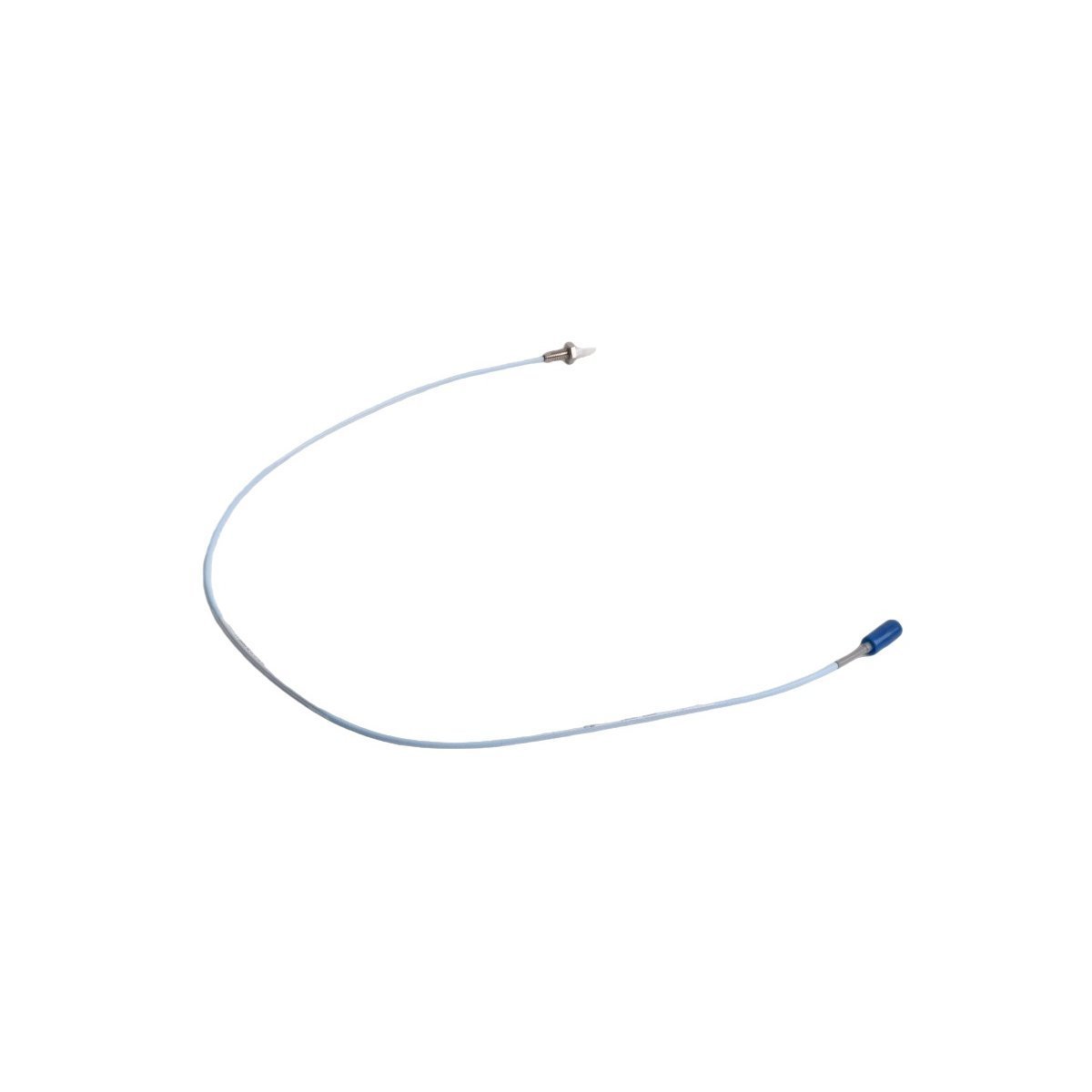

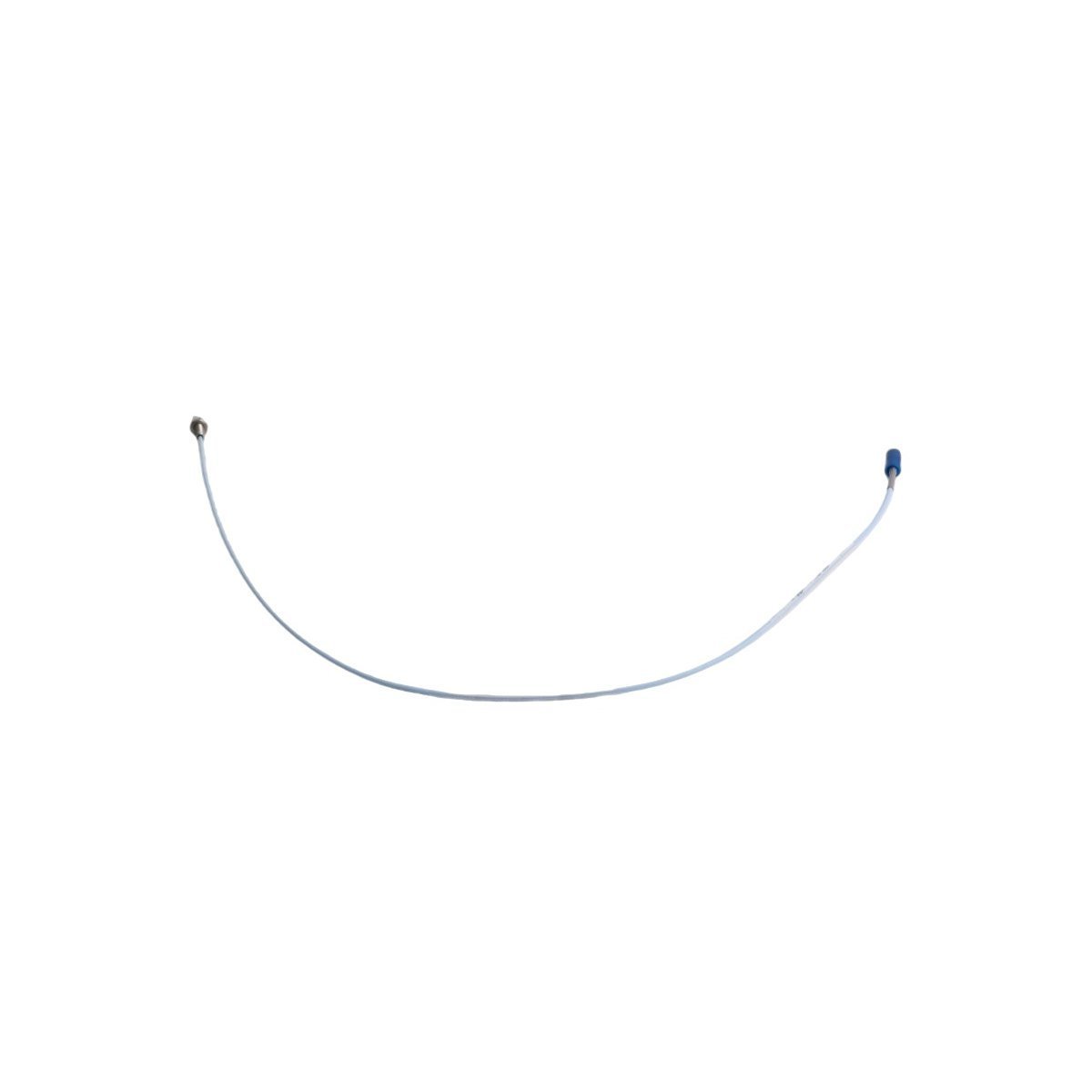

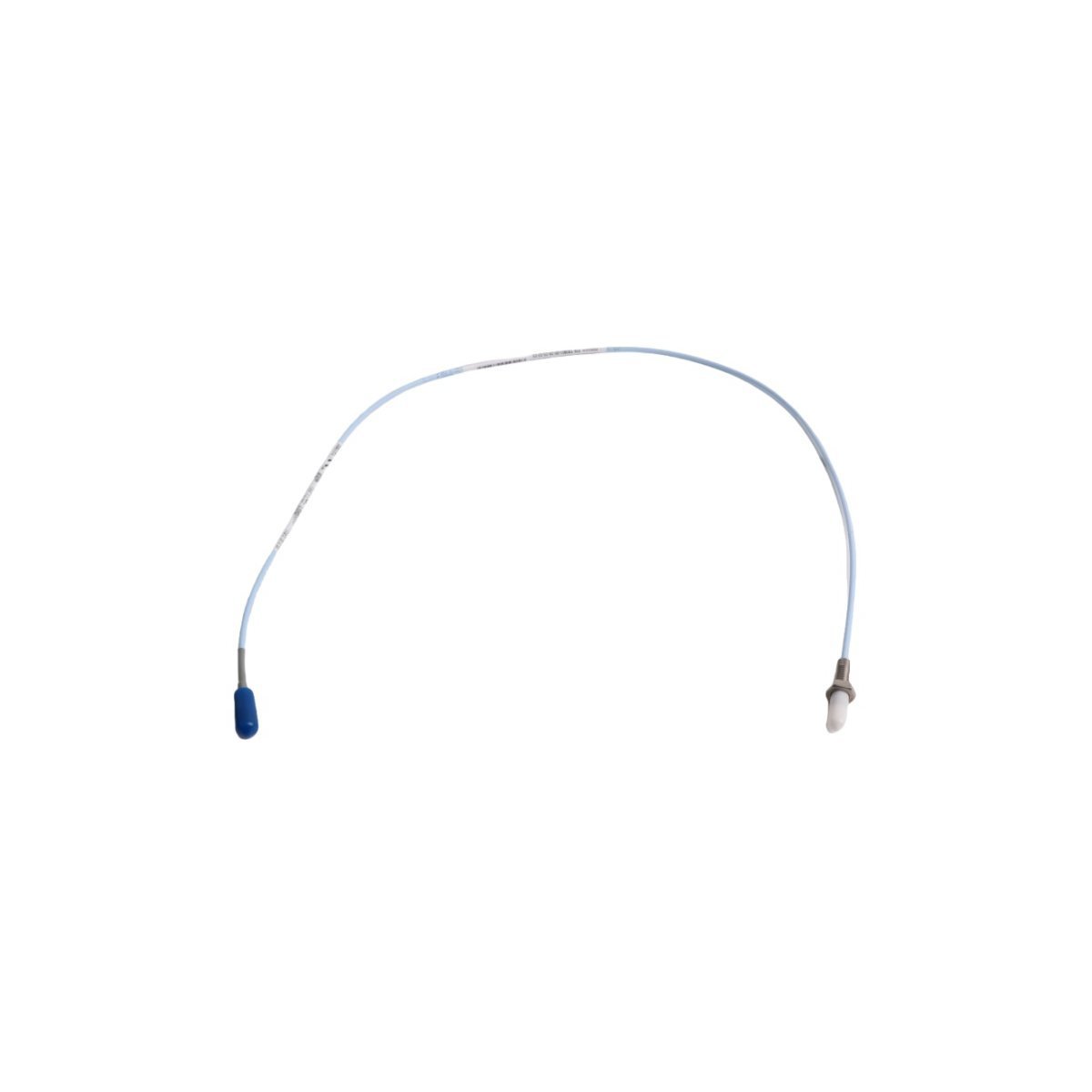

مسبار التقارب Bently Nevada 330901-00-40-05-02-05 هو مسبار تقارب 3300 NSv (استشعار المجال القريب) متخصص مصمم خصيصًا للآلات الدوارة عالية السرعة ذات التجويف الصغير. على عكس المجسات القياسية مقاس 8 مم، تم تصميم نظام NSv لتطبيقات حيث تكون المناطق المستهدفة محدودة أو حيث تعاني محولات التيار الدوامي القياسية من التداخل بسبب قطر العمود الصغير.

يوفر نظام المحول هذا قياسات عالية الدقة للاهتزاز الشعاعي والموضع المحوري في الآلات التي تستخدم عادةً أعمدة أصغر، مثل التوربينات الغازية المصغرة، وشواحن التيربو، وأجهزة الطرد المركزي عالية السرعة. يستخدم تصميمه قطر طرف أصغر، مما يسمح بالتتبع الدقيق للمكونات الدوارة حيث تكون المساحة وهندسة الهدف محدودة. من خلال توفير إشارة نظيفة وخطية لنظام مراقبة الاهتزاز، يساعد 330901-00-40-05-02-05 فرق الصيانة على اكتشاف علامات الإنذار المبكر لعدم استقرار الدوار، أو عدم المحاذاة، أو تآكل المحمل قبل أن تتطور إلى أعطال حرجة في المعدات.

المواصفات الفنية

شرح تكوين الموديل

يشير نموذج السلسلة 330901-00-40-05-02-05 إلى سمات هندسية محددة:

• 330901: مسبار تقارب NSv، سلسلة 3300.

• 00: طول غير ملولب (0 مم).

• 40: الطول الكلي للهيكل (40 مم).

• 05: الطول الكلي للمسبار (0.5 متر).

• 02: نوع الموصل، موصل ClickLoc محوري مصغر.

• 05: خيار موافقة الوكالة، يغطي معايير ATEX/IECEx.

التطبيقات النموذجية

نظام NSv هو الخيار المفضل لتطبيقات متخصصة عالية الدقة:

• شواحن التيربو: مراقبة مستويات الاهتزاز في شواحن التيربو عالية السرعة للسيارات والصناعة.

• التوربينات الغازية الصغيرة: ضرورية لمراقبة صحة الدوار في مجموعات توليد الطاقة من التوربينات الدقيقة.

• مغازل الأدوات عالية السرعة: تتبع الاهتزاز في مراكز التصنيع الدقيقة.

• أجهزة الطرد المركزي المصغرة: اكتشاف انحراف العمود في أجهزة الطرد المركزي الطبية أو الكيميائية.

• المضخات ذات التجويف الصغير: توفير الأجهزة للمضخات حيث تكون المجسات القياسية مقاس 8 مم كبيرة جدًا ماديًا بالنسبة لتجويف مبيت المضخة.

توافق النظام

للحفاظ على مواصفات الأداء، يجب دمج مسبار 330901 في حلقة محول 3300 NSv كاملة. يتضمن ذلك كابل التمديد المعاير 330930 ومستشعر 330980 NSv Proximitor. من الضروري ملاحظة أن نظام NSv غير متوافق بشكل متبادل مع مستشعرات 3300 XL Proximitor القياسية؛ يتم ضبط تردد المذبذب وإعدادات الكسب خصيصًا لهندسة رأس مسبار NSv. سيؤدي خلط المكونات إلى عدم خطية شديدة في الإشارة.

إرشادات التركيب

يضمن التركيب الصحيح حساسية وموثوقية القياس:

• تحضير الخيط: تحقق من نظافة فتحة التركيب وأن خيوط المسبار تتشابك بسلاسة. لا تفرض على الهيكل، حيث يمكن أن يتلف ملف المسبار الداخلي.

• التحقق من الفجوة: استخدم مقياس حشو غير موصل (قياسي 1.0 مم أو 40 ميل) لضبط فجوة المسبار والهدف. يتميز نظام NSv بمدى خطي أقصر من المجسات القياسية مقاس 8 مم، مما يجعل ضبط الفجوة الدقيق أكثر أهمية.

• التدريع: نظرًا لأن نظام NSv حساس للبيئة المحيطة، قم بتوجيه الكابلات عبر أنابيب محمية ومؤرضة لتجنب التداخل الكهرومغناطيسي عالي التردد.

• صيانة الموصل: تأكد من إحكام ربط موصلات ClickLoc يدويًا وتأمينها لمنع الانفصال الناتج عن الاهتزاز. استخدم شحمًا عازلًا للحفاظ على الاتصال في الأجواء الصناعية الرطبة والزيتية.

مزايا المنتج

• دقة فائقة للأهداف الصغيرة: تم ضبطه خصيصًا لتوفير إشارة خرج عالية الدقة من الأعمدة الدوارة ذات القطر الصغير.

• حساسية عالية: يتميز بحساسية 400 مللي فولت/ميل، مما يضخم بشكل فعال إشارات الاهتزاز من مكونات الكتلة الدوارة الصغيرة.

• متانة بيئية: مثل سلسلة XL، تم تصميم مجسات NSv لتحمل درجات الحرارة العالية وغمر الزيت.

• تصميم مدمج: مثالي لتصميمات الماكينات حيث تكون المجسات القياسية مقاس 8 مم غير متوافقة ماديًا مع خلوص مبيت المحمل.

معلومات الطلب

• مسبار التقارب Bently Nevada 330901-00-40-05-02-05.

• يشمل معدات التركيب الضرورية (الصواميل والحلقات المطاطية).

• وثائق المعايرة المصنعية متضمنة.

• المطلوب: كابل التمديد 330930 ومستشعر 330980 NSv Proximitor (يُباعان بشكل منفصل).

اللوجستيات والشحن

• المهلة الزمنية: 3-5 أيام للطلبات العادية.

• النقل العالمي: شحن سريع وآمن يتم توفيره عبر DHL أو FedEx أو UPS.

• التعبئة والتغليف: يتم شحن جميع مكونات Bently Nevada في عبوات صناعية مضادة للكهرباء الساكنة. هذه الحماية عالية المواصفات حاسمة، حيث إنها تقضي على مخاطر التفريغ الكهروستاتيكي (ESD) وتوفر توسيدًا ميكانيكيًا قويًا، مما يضمن وصول الطرف الدقيق والكابل المحوري الحساس في حالته الأصلية والمعايرة المصنعية.

الأسئلة الشائعة

• لماذا حساسية مسبار NSv أعلى من المجسات القياسية مقاس 8 مم؟

  تم تصميم NSv للأهداف الصغيرة، مما يتطلب خرج جهد أعلى لكل ميل من الإزاحة للحفاظ على الدقة اللازمة لمراقبة الآلات الدقيقة.

• هل يمكنني استخدام Proximitor 3300 XL مع مسبار NSv؟

  لا. يتطلب مسبار NSv مستشعر 330980 NSv Proximitor. خصائص التذبذب مختلفة جوهريًا.

• كيف يجب أن أركب المسبار في مساحة محدودة؟

  استخدم دعامات التركيب الموصى بها من المصنع المصممة لمجسات 3300 NSv لضمان بقاء التجميع صلبًا على الرغم من صغر حجم المسبار.

• ماذا لو تعرض المسبار لبخار كيميائي؟

  طرف PPS مقاوم بدرجة عالية، ولكن الممارسات الصناعية القياسية تتطلب تقليل الاتصال المباشر بالمذيبات القوية.

• هل إعداد جهد الفجوة هو نفسه في المجسات القياسية مقاس 8 مم؟

  لا، ارجع إلى توصيات جهد الفجوة في ورقة بيانات 330901؛ فقد تم تحسينها لمدى NSv الخطي المحدد.

• هل يمكنني قص الكابل؟

  أبدًا. يتم معايرة النظام في المصنع للطول الكلي للمسبار وكابل التمديد. يؤدي القص إلى تغيير الممانعة والدقة.

• كيف أحدد ما إذا كان المسبار NSv أم XL؟

  تتميز مجسات NSv بهندسة طرف مميزة ويتم تسميتها بوضوح على جسم المسبار؛ قم دائمًا بمراجعة الرقم التسلسلي للموديل.

• ما هو العمر المتوقع لخدمة نظام NSv؟

  في ظل درجات حرارة التشغيل القياسية في أنظمة الزيت النظيف، تعمل هذه المجسات عادةً بشكل موثوق لأكثر من 8-10 سنوات.
