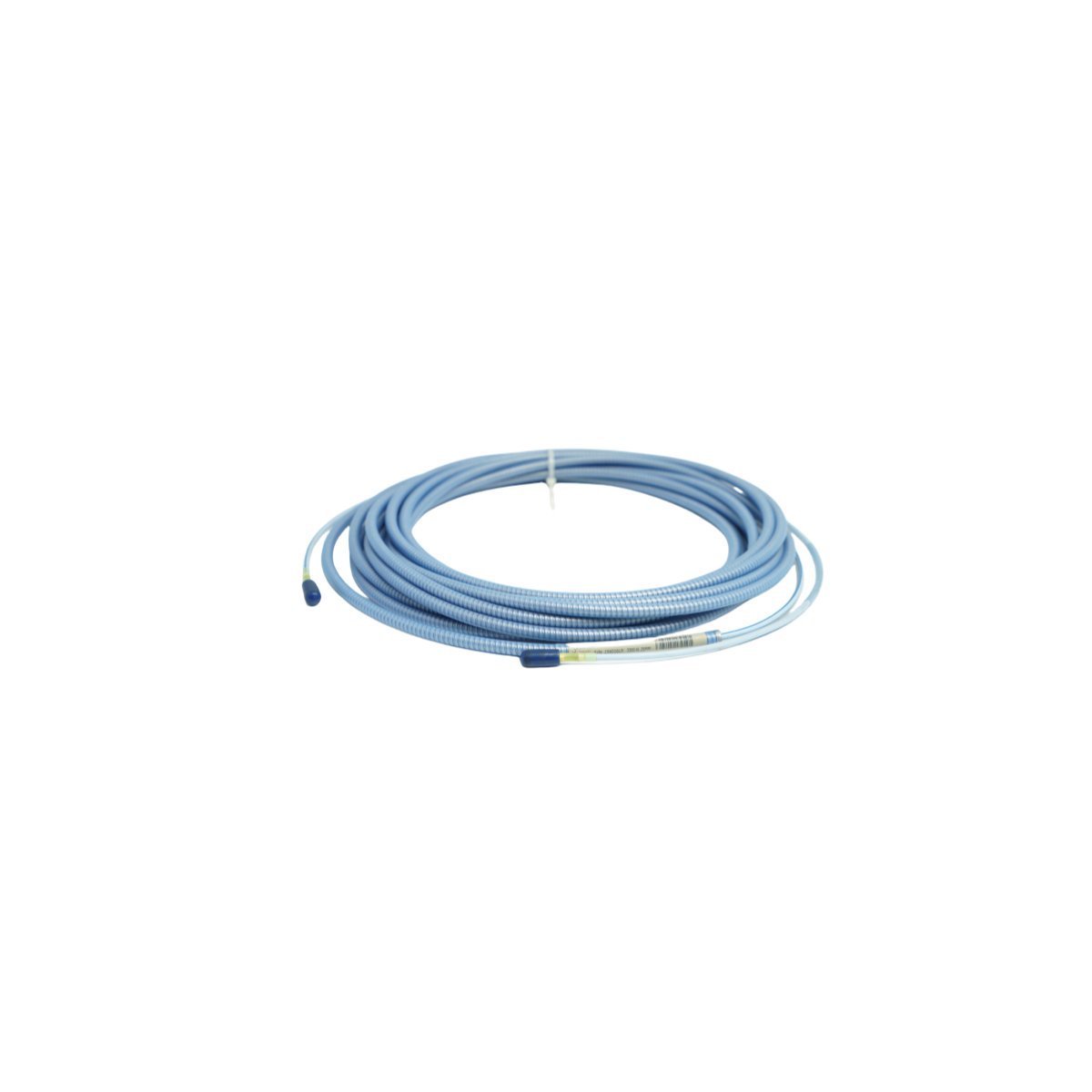

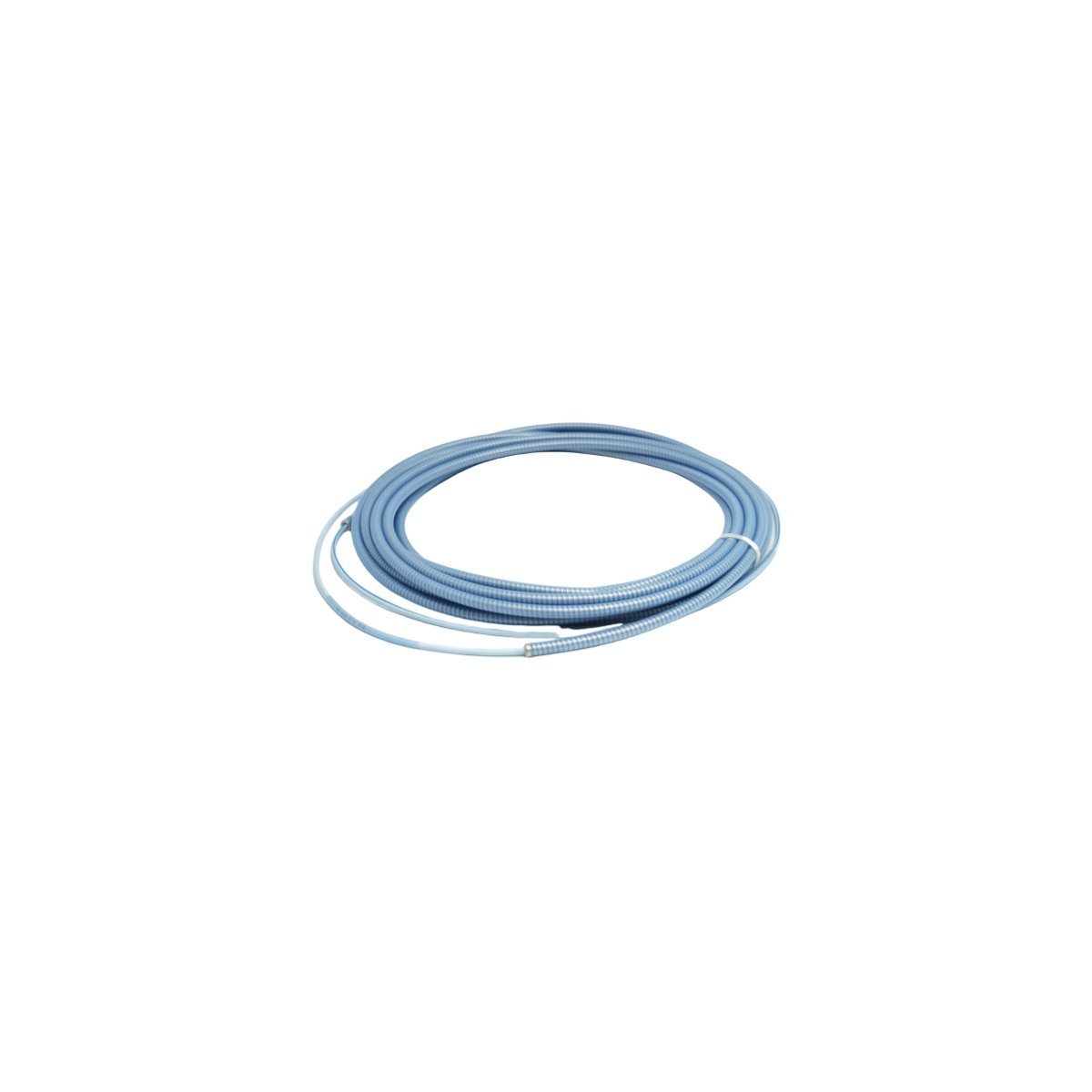

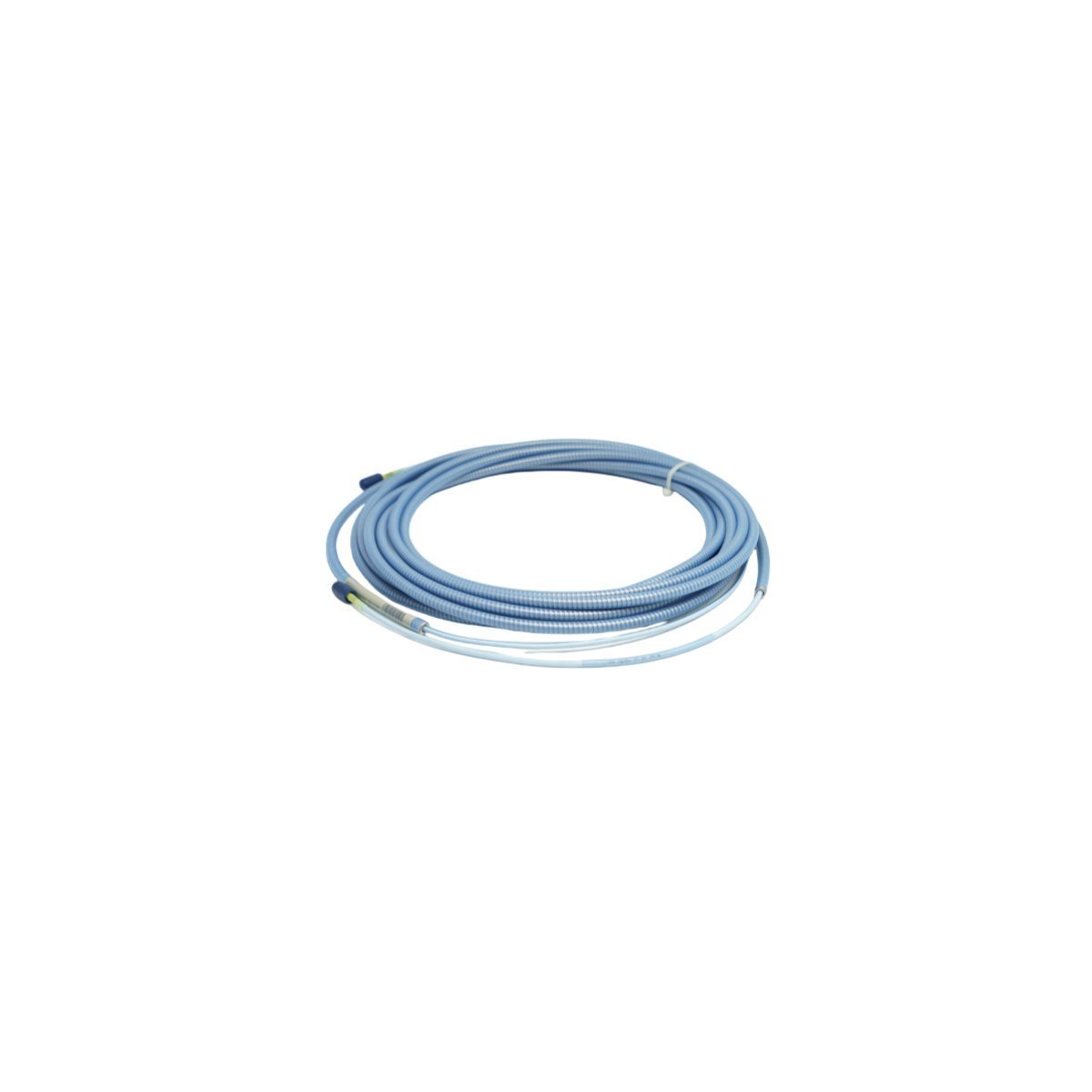

يعمل Bently Nevada 330854-080-24-CN ككابل التمديد الأساسي 330854 المستخدم لتنفيذ توجيه إشارة الإزاحة بدون تلامس عبر منصات أجهزة مراقبة التوربينات (TSI) من طراز 3300 أو 3500. يحافظ الجهاز على استمرارية كهربائية متطابقة للمقاومة بين مسبار تقارب 25 مم ومستشعر Proximitor خارجي، مما يتيح تتبع التمدد التفاضلي عالي المدى وموضع الدوار.

تكوين لاحقة النموذج

• النموذج الأساسي (330854): كابل تمديد 3300 XL 25 مم.

• خيار طول الكابل (080): 8.0 متر (26.2 قدم).

• خيار نوع الكابل (24): نوع الكابل FluidLoc عالي الحرارة.

• خيار موافقة الوكالة (CN): موافقات CSA و ATEX و IECEx للمناطق الخطرة.

المعايير التقنية

قياس مسبار التيار الدوامي وكبح التداخل

يتم تصنيع كابل التمديد 330854-080-24-CN خصيصًا مع تحمل صارم للمعلمات الفيزيائية للتحكم في السعة الكلية للحلقة والمحاثة. يضمن هذا الضبط الدقيق للمقاومة أن يظل قياس مسبار التيار الدوامي للمصنع خطيًا عبر نطاق التشغيل الواسع لنظام المحول 25 مم. يتم تحسين معلمات الحماية المحورية الداخلية لكبح التداخل، مما يمنع الحقول اللاسلكية الخارجية أو كابلات الآلات ذات الجهد العالي المجاورة من إحداث ضوضاء في دائرة المستشعر، مما يحافظ على مسار إشارة واضح لتتبع ديناميكيات الدوار.

الأسئلة الشائعة حول واجهة الأجهزة

س: هل يمكن إقران كابل التمديد هذا بطول 8.0 أمتار بمسبار تقارب 25 مم بطول 1.0 متر غير مدرع؟

ج: نعم. يجب أن يتطابق الطول الكهربائي المجمع للمسبار وكابل التمديد تمامًا مع تكوين جهاز التشغيل المطلوب. يؤدي توصيل كابل تمديد بطول 8.0 أمتار بمسبار بطول 1.0 متر إلى تشكيل الحلقة المضبوطة القياسية بطول 9.0 أمتار اللازمة للتحقق من صحة قياس مسبار التيار الدوامي للمصنع.

س: ما هي طبقة الحماية الفيزيائية التي يوفرها خيار FluidLoc (24) مقارنة بالكابلات القياسية؟

ج: يستخدم تكوين كابل FluidLoc هيكل إحكام داخلي متخصص يمنع الرطوبة أو الزيت أو الملوثات الكيميائية من الهجرة عبر قلب الكابل بفعل الشعرية. وهذا يمنع تسرب الرطوبة من الوصول إلى الأطراف الداخلية حتى لو تعرض الغلاف الواقي الخارجي للخطر.

س: هل يتطلب تركيب هذا الكابل معايرة حلقة ميدانية يدوية أو مطابقة للمكونات؟

ج: لا. تم تصميم مكونات سلسلة 3300 XL لتبادل كامل. طالما تم الحفاظ على طول تكوين النظام الصحيح بطول 9.0 أمتار، فإن الجهاز يلغي الحاجة إلى معايرة يدوية على المنضدة أو مطابقة للمكونات أثناء الاستبدال الميداني.

إرشادات واجهة المجال

• إحكام مفاصل الموصلات: نظّف واجهات ClickLoc المحورية المصغرة قبل ربطها. بمجرد التوصيل، اسحب الغلاف العازل الشفاف بالكامل فوق الوصلة للتخلص من مسارات تأريض الإطار الإنشائي.

• الحد الأدنى لنصف قطر انحناء التوجيه: ثبت الكابل على طول دعامات الماكينة الداخلية مع التأكد من أن التخطيط لا ينحني بما يتجاوز نصف قطر لا يقل عن 25.4 مم (1.0 بوصة) لمنع التلف الهيكلي للموصل الداخلي.

• قيود تأريض الدرع: قم بتأريض طبقة درع الأجهزة الخارجية عند طرف لوحة الشاشة فقط. اترك الطرف الميداني للدرع طافيًا لمنع تيارات الحلقة الأرضية من زعزعة استقرار تتبع التحقق من جهد الفجوة.

• عزل توجيه الأنابيب: قم بتشغيل كابل التمديد داخل نظام أنابيب مخصص ومعزول. تجنب تشغيل خط إشارة المستشعر عالي التردد بالتوازي مع خطوط الطاقة عالية الجهد أو خطوط خرج محرك السرعة المتغيرة للحفاظ على كبح التداخل.

عناصر فحص الحزمة

• مكونات الخط القياسية: كابل تمديد Bently Nevada 330854-080-24-CN FluidLoc بطول 8.0 أمتار، وأغطية حماية موصلات السيليكون، ووثائق التسجيل المادية.

• إضافات اختيارية منفصلة: يجب طلب مستشعرات القرب، وقواعد التركيب على قضبان DIN، وأغطية الإحكام البيئية من السيليكون كخطوط مميزة.

تكوينات الشحن وبيانات اللوجستيات

• نافذة التسليم: وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم توجيهها دوليًا عبر قنوات النقل السريع ذات الأولوية بما في ذلك DHL، FEDEX، أو UPS.

• تحديد الحماية الهيكلية: مغلف في عبوات صناعية ثقيلة مضادة للكهرباء الساكنة ومشحون داخل حجرات مبطنة واقية لمنع التواء أو الشقوق الناتجة عن الإجهاد على طول مسار المحور بطول 8.0 أمتار أثناء النقل.
