نظرة عامة على المنتج

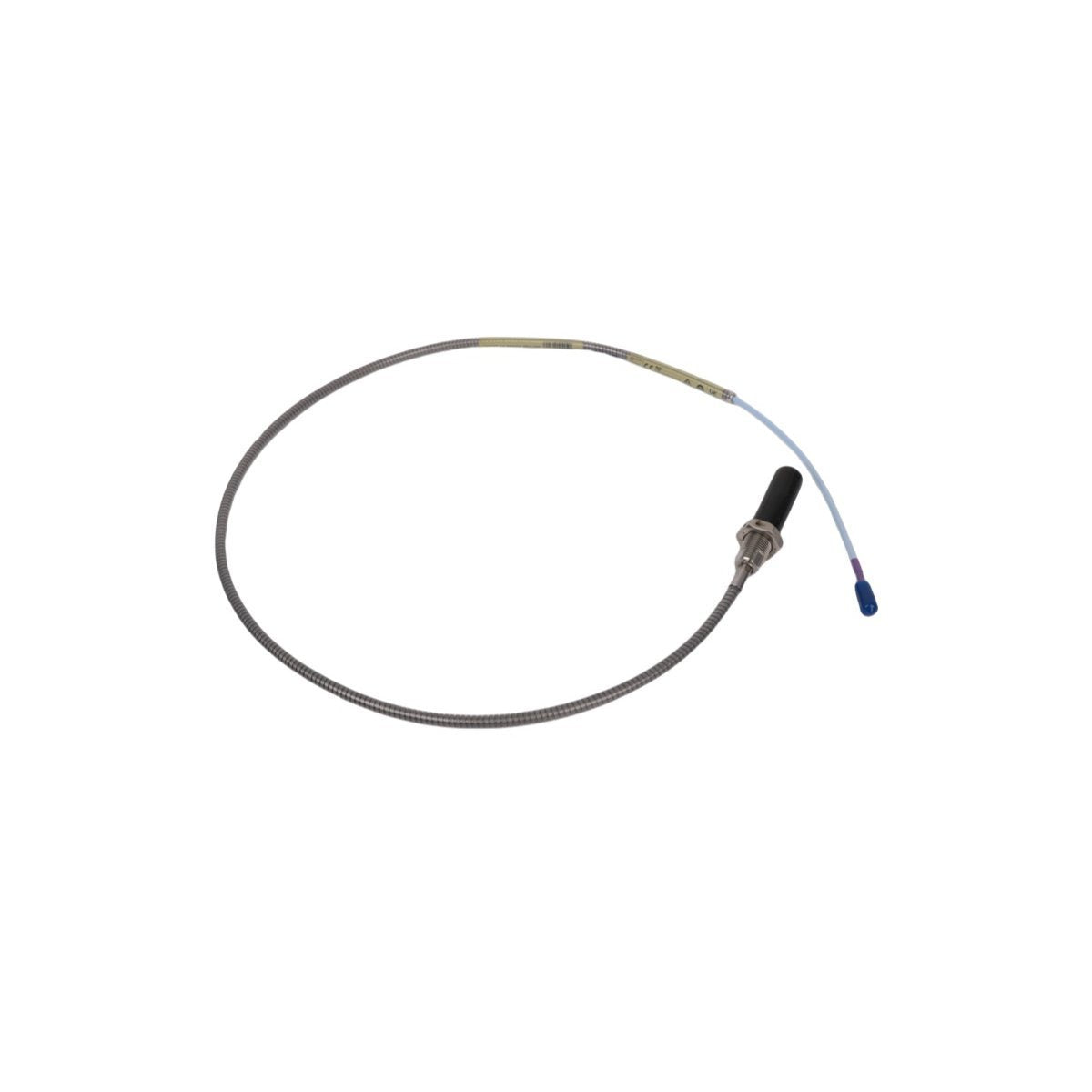

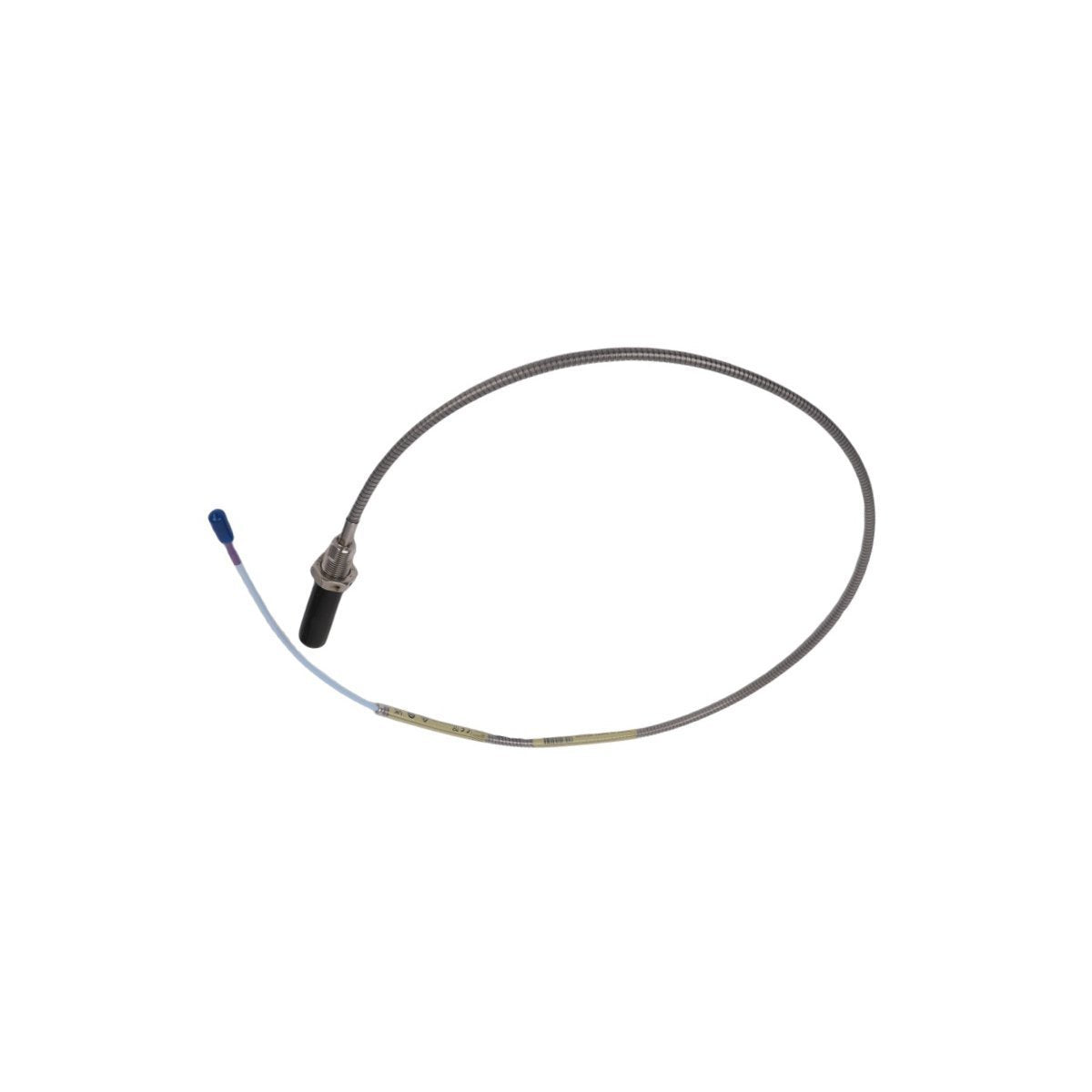

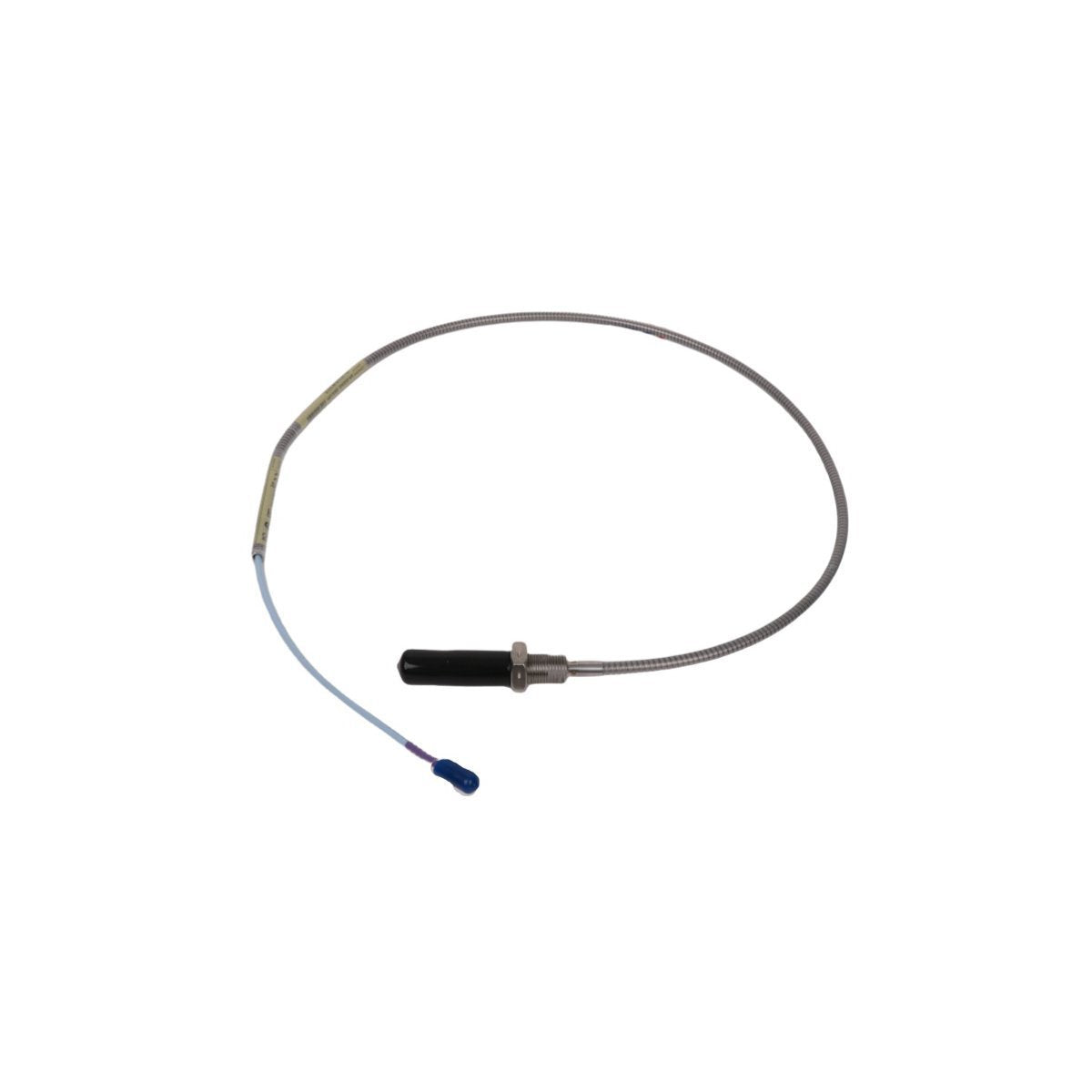

يمثل Bently Nevada 330710-000-050-02-00 قمة استشعار الإزاحة غير المتصلة عالية المدى ضمن نظام Proximity Probe 3300 XL 11 مم المشهور. تم تصميم نظام محول الطاقة هذا خصيصًا للتطبيقات التي تتطلب نطاق قياس خطي أكبر من مجسات 8 مم القياسية، وهو ضروري لمراقبة اهتزاز العمود وموضعه وانحرافه في الآلات الدوارة عالية السعة. باستخدام مبدأ قياس التيار الدوامي المثبت، يوفر نظام 11 مم نطاقًا خطيًا ممتدًا يبلغ 4.0 مم (160 ميل)، مما يجعله الخيار الأمثل للتوربينات الكبيرة وعلب التروس والمراوح الصناعية حيث يُتوقع تمدد حراري أكبر أو خلوص ميكانيكي.

تم تصميم محول الطاقة 330710-000-050-02-00 للتكامل السلس مع نظام حماية الآلات Bently Nevada 3500، ويضمن حصول مهندسي الصيانة على بيانات دقيقة وفي الوقت الفعلي تتعلق بصحة الأصول الحيوية للمهمة. يتميز تصميمه القوي بطرف مسبار متخصص وهيكل غلاف يحافظ على سلامة الإشارة حتى في البيئات الكيميائية القاسية ودرجات الحرارة العالية. بالنسبة للمهندسين الذين يبحثون عن مسار موثوق نحو الصيانة التنبؤية (PdM) وتوافر الآلات المحسن، يوفر مسبار 11 مم هذا العمق والدقة اللازمين لاكتشاف التدهور الميكانيكي في المرحلة المبكرة، مما يمنع بشكل فعال التوقف غير المجدول المكلف.

المواصفات الفنية

شرح تكوين النموذج

يوفر رقم الجزء 330710-000-050-02-00 تحديدًا دقيقًا للبنية الفيزيائية للمسبار:

• 330710: النموذج الأساسي لمسبار القرب 3300 XL 11 مم.

• 000: تكوين طول غير مسنن (قياسي).

• 050: الطول الكلي للغلاف (50 مم).

• 02: الطول الكلي للكابل (1.0 متر، مدمج).

• 00: موافقة الوكالة (قياسي/غير خطير).

التطبيقات النموذجية

تم تصميم هذا المسبار 11 مم خصيصًا للمعدات الدوارة ذات الخلوص العالي:

• التوربينات البخارية/الغازية الكبيرة: مثالي لمراقبة اهتزاز العمود الشعاعي في المحامل ذات الخلوص التشغيلي الأوسع.

• علب التروس الصناعية: قياس الأعمدة ذات الانحراف العالي حيث قد تصل مجسات 8 مم القياسية إلى حدها الخطي.

• مراقبة الموضع المحوري: تتبع تآكل محمل الدفع في الآلات ذات النمو الحراري الكبير.

• قياس الانحراف: مراقبة انحناء العمود أو خلوصه في المولدات التوربينية الكبيرة أثناء تسلسل البدء والإيقاف.

• مراوح أبراج التبريد: مراقبة الإزاحة في مجموعات المراوح الصناعية الكبيرة بطيئة الحركة.

توافق النظام

يعد 330710-000-050-02-00 مكونًا أساسيًا لسلسلة Bently Nevada 3300 XL 11 مم. يجب إقرانه بمستشعر Proximitor 3300 XL 11 مم وكابل تمديد متوافق، وكلها معايرة كنظام متطابق. يدعم نظام حماية الآلات Bently Nevada 3500 هذا المسبار بشكل كامل، مما يسمح للمهندسين بتغذية بيانات الإزاحة مباشرة في رفوف المراقبة عالية السرعة أو أنظمة SCADA أو برامج التشخيص المتقدمة مثل System 1.

إرشادات الإعداد والتركيب

• دقة التركيب: تأكد من تركيب المسبار بشكل عمودي تمامًا على العمود. يمكن أن يؤدي عدم المحاذاة إلى أخطاء قياس كبيرة في تطبيقات الخلوص العالي.

• التحقق من جهد الفجوة: استخدم مقياس جهد رقمي للتحقق من جهد الفجوة (عادة -1.25 فولت تيار مستمر) عند خرج Proximitor أثناء التركيب الأولي لضمان التشغيل في النطاق الخطي.

• حماية الأنابيب: قم بحماية الكابلات المحورية بأنابيب معدنية مرنة للحماية من التلف الميكانيكي وتداخل EMI/RFI الشائع في غرف المحركات الكبيرة.

• تجنب الإجهاد الميكانيكي: لا تفرط في ربط صواميل التثبيت. استخدم الأجهزة المرفقة وشدها بالمواصفات الموصى بها لمنع تشوه جسم المسبار.

• النظافة: تأكد من أن منطقة هدف العمود خالية من الطلاء أو الزيت الثقيل أو الصدأ، حيث يمكن أن تؤدي هذه الاختلافات السطحية إلى "ارتداد" الإشارة أو قراءات خاطئة.

مزايا المنتج

• نطاق قياس ممتد: يوفر ضعف النطاق الخطي لمجسات 8 مم القياسية، مما يوفر عمق قياس 4.0 مم للمعدات ذات الخلوص الكبير.

• اتصال قوي: يتميز بموصل Bently Nevada ClickLoc، مما يوفر اتصالًا كهربائيًا موثوقًا ومقاومًا للاهتزاز.

• مقاومة عالية للمواد الكيميائية/الحرارة: مصمم بعزل فلوروبوليمر للعمل في البيئات الصناعية الزيتية أو الساخنة أو النشطة كيميائيًا.

• موثوقية طويلة الأمد: تقلل هندسة Bently Nevada المثبتة من تكرار استبدال المستشعرات، مما يمد فترات إصلاح الماكينة.

معلومات الطلب

• النموذج: 330710-000-050-02-00.

• تتضمن العبوة مسبار قرب 11 مم واحد (1) وغطاء غبار واقي.

• هام: تأكد من التوافق عن طريق طلب مستشعر Proximitor 11 مم المقابل وكابلات التمديد الخاصة بـ 11 مم.

الأسئلة الشائعة

• هل يمكنني استبدال مسبار 8 مم بهذا الإصدار 11 مم؟

  لا. يتطلب مسبار 11 مم Proximitor 11 مم متطابقًا ومنحنيات معايرة. لا يمكن تبديلهما كهربائيًا أو فيزيائيًا بنظام 8 مم.

• ما هو "النطاق الخطي" لهذا المسبار؟

  يحتوي نظام 3300 XL 11 مم على نطاق خطي يبلغ 4.0 مم (160 ميل)، مما يسمح له بمراقبة حركات العمود الأكبر من نطاق 2.0 مم لمجسات 8 مم.

• هل هذا المسبار مناسب للمناطق الخطرة؟

  هذا النموذج المحدد (لاحقة 00) قياسي. بالنسبة للبيئات المتفجرة، يرجى تحديد موافقة الوكالة المطلوبة (مثل ATEX، CSA) وقت الطلب.

• لماذا طول الكابل حاسم في هذا المسبار؟

  النظام متطابق المعاوقة. يؤدي تغيير طول الكابل إلى تغيير الحث/السعة للدائرة، مما يبطل معايرة المستشعر.

• كيف يجب أن أركب المسبار لمراقبة الانحراف؟

  للانحراف، من الأفضل استخدام زوج من المجسات المثبتة بزاوية 90 درجة عند نفس المستوى المحوري لرسم خريطة دقيقة لموضع مركز العمود.

• هل تهم مادة تصنيع العمود؟

  نعم. تتم معايرة مجسات Bently Nevada لصلب AISI 4140. إذا كانت مادة العمود مختلفة (مثل الفولاذ المقاوم للصدأ)، يجب تطبيق عامل معايرة المواد.

• كيف أتعرف على مسبار فاشل؟

  غالبًا ما يظهر المسبار الفاشل على شكل جهود فجوة غير منتظمة، أو "قطع" للإشارة في البرنامج، أو فقدان كامل للإشارة (غالبًا ما يكون ناتجًا عن إجهاد الكابل أو كسر الملف).

• هل هذه المجسات مقاومة للماء؟

  إنها شديدة المقاومة للزيت والرطوبة؛ ومع ذلك، فهي غير مخصصة للتشغيل تحت الماء في السوائل عالية الضغط أو المسببة للتآكل بدون أغلفة متخصصة.

• هل يمكنني استخدام هذا مع نظام 3500؟

  نعم، هذا المسبار متوافق تمامًا مع جميع بطاقات مراقبة الاهتزاز من سلسلة Bently Nevada 3500 الحالية، شريطة تكوين الشاشة لأجهزة الاستشعار 11 مم.

• ما هو العمر المتوقع للخدمة؟

  في الظروف الصناعية النظيفة القياسية، تم تصنيف هذه المجسات لسنوات من التشغيل المستمر، وعادة ما تدوم حتى فترة الصيانة الميكانيكية الرئيسية التالية.
