مجسات الاقتراب بنتلي نيفادا 330704-00-030-50-02-00

330704-00-030-50-02-00 مسابر التقارب Bently Nevada 3300 XL

Bently Nevada

330704-00-030-50-02-00 مسابر التقارب Bently Nevada 3300 XL

SKU: 330704-00-030-50-02-00

In Stock

الأبعاد: 31 × 30 × 3 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : بنتلي نيفادا, كل المنتجات, مسابر التقارب بنتلي نيفادا 3300 XL بحجم 11 مم, مسبار بنتلي نيفادا

Tags : 3300 XL 11mm Proximity Transducer, Bently Nevada 3300 XL, Extension Cables, Machinery Protection Systems, Proximity Probes

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين المجسات التقاربية Bently Nevada 330704-00-030-50-02-00 (330704-00-030-50-02-00) لقياس الإزاحة عالية التردد بدون تلامس ضمن شبكات مراقبة الآلات، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مصفوفة لاحقة النموذج وتكوين الجزء

رمز النموذج الأساسي: 330704 (متغير مسبار 3300 XL 11 مم بخيط M14 × 1.5 ودرع)
خيار الطول غير الملولب: 00 (0 مم كحد أدنى لطول الغلاف غير الملولب)
تسمية طول الغلاف: 030 (طول غلاف المسبار الكلي 30 مم)
خيار طول كابل النظام: 50 (5.0 متر / 16.4 قدم إجمالي الطول الكهربائي)
نوع الموصل والكابل: 02 (كابل قياسي بموصل محوري مصغر ClickLoc)
خيار موافقة الوكالة: 00 (غير مطلوب / ملف تعريف قياسي غير مصنف)

جدول مواصفات الأجهزة

المعلمة	المواصفات
النموذج	330704-00-030-50-02-00
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.55 كجم
أبعاد الشحن	31 سم × 30 سم × 3 سم
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة	يعمل عبر حلقة مستشعر التقارب 3300 XL 11 مم
نطاق القياس الخطي	4.0 مم (160 ميل)
حساسية الخرج	3.94 فولت/مم (100 مللي فولت/ميل)

مقياس مسبار التيار الدوامي وديناميكيات الدوار

يستخدم المحول الكهرومغناطيسي عالي التردد حقولًا كهرومغناطيسية لاسلكية عالية التردد للحصول على اهتزاز شعاعي ومقاييس موضع محوري بالنسبة لطرف المسبار. يحافظ مقياس الخرج على حساسية خطية صارمة تبلغ 3.94 فولت/مم عبر نطاق القياس. أثناء محاذاة النظام، يجب أن يؤكد التحقق من جهد الفجوة قراءة اسمية تبلغ -10 VDC عند موضع منتصف الشوط لمنع قص الإشارة أثناء اهتزاز الدوار العابر الشديد. يمنع التدريع المحوري القوي التداخل عبر رفوف المراقبة متعددة القنوات.

معلومات الطلب ومحتوى التسليم

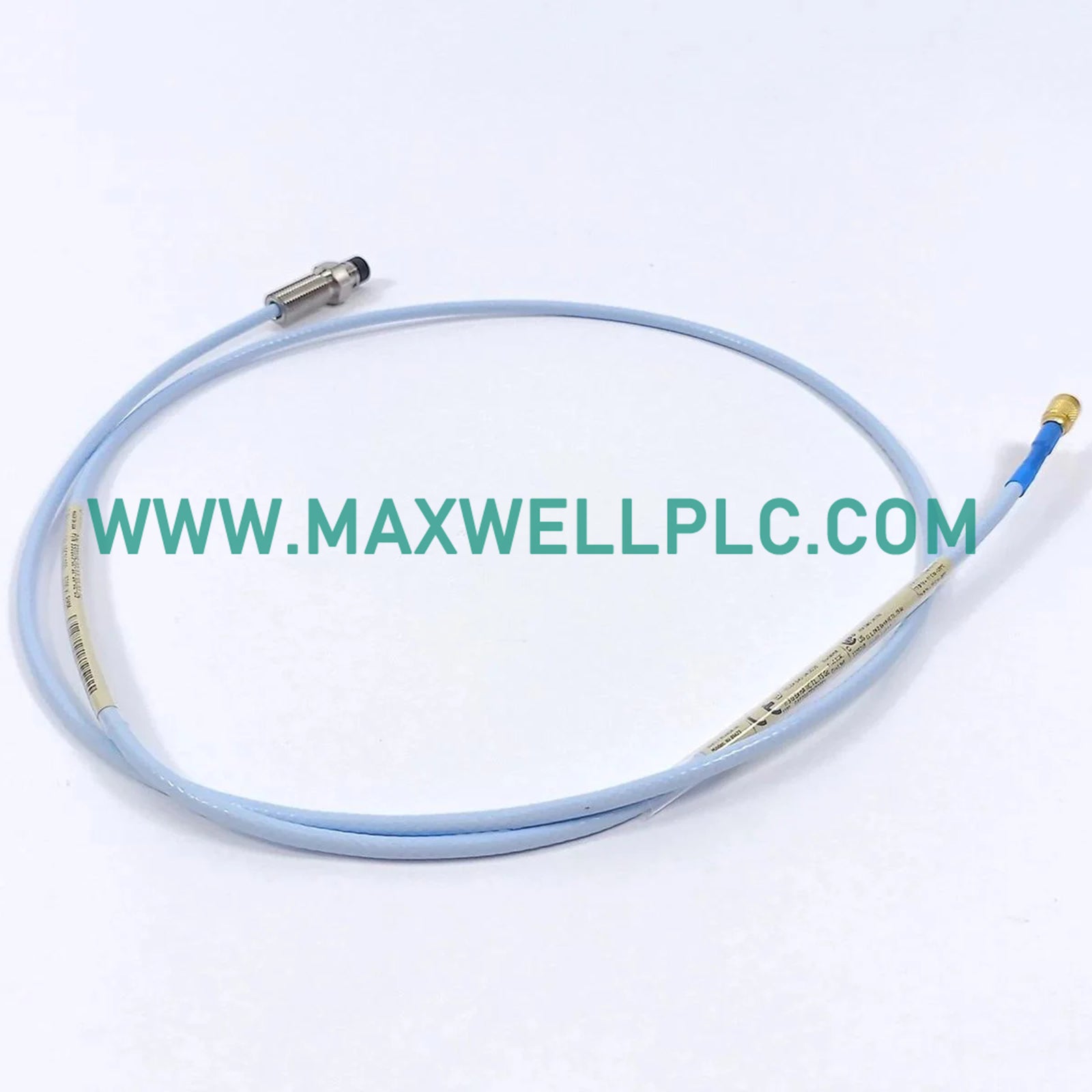

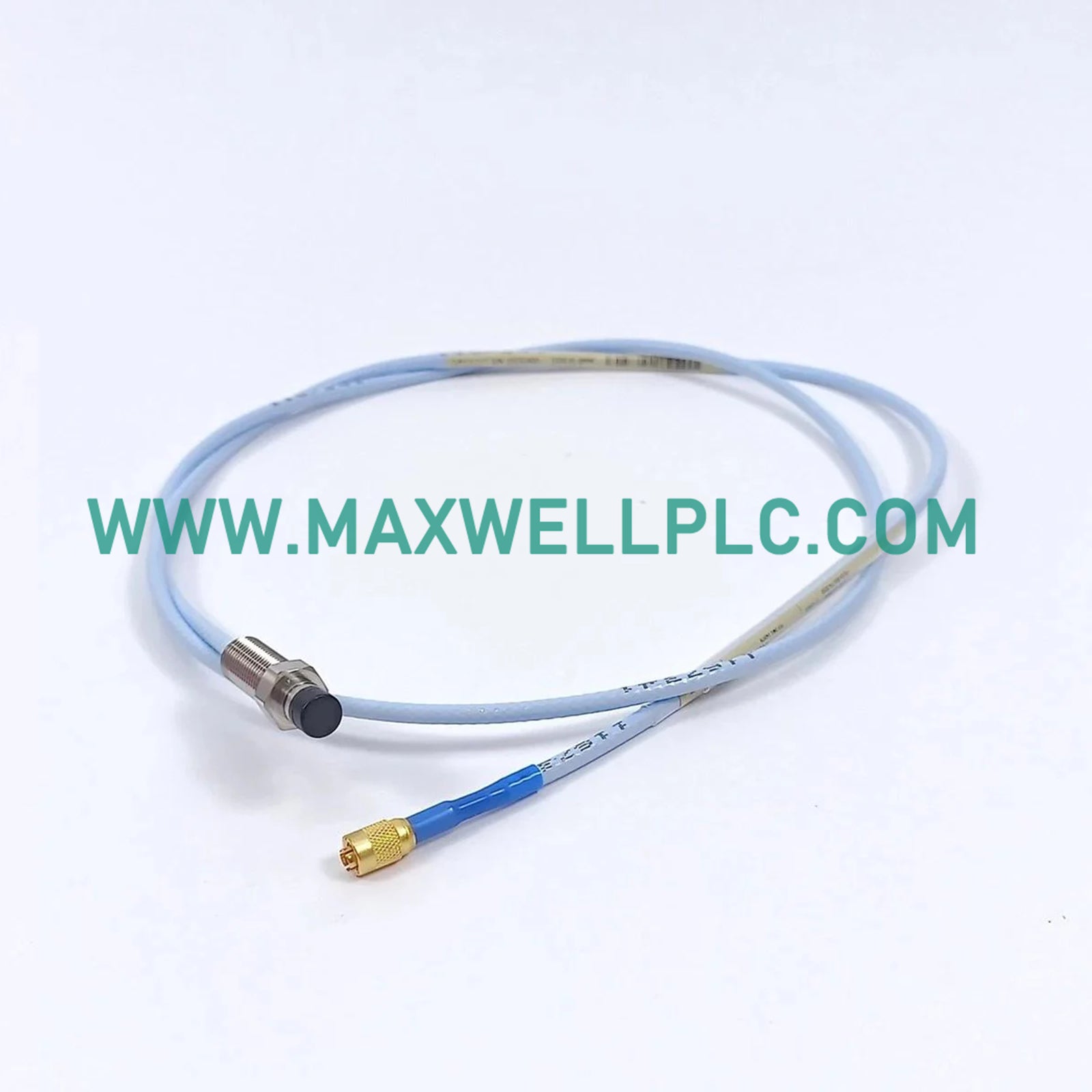

1 × مجموعة مسبار تقارب 3300 XL 11 مم مع كابل محوري مدرع بطول 5.0 متر
1 × صامولة قفل ملولبة M14 × 1.5 مع فتحات سلك الأمان
1 × غطاء طرفي واقي

إرشادات التركيب الميكانيكي والتوجيه

الخيط وعزم الدوران: استخدم الخيوط المترية M14 × 1.5 للتركيب، مع شد غلاف المسبار إلى عزم دوران موصى به يبلغ 21.1 نيوتن متر (187 رطل بوصة).
قفل سلك الأمان: بعد تحديد جهد الفجوة، قم بتمرير سلك الأمان عبر فتحات صامولة القفل بقطر 1.59 مم لمنع الارتخاء تحت اهتزاز الآلات العالي.
حدود انحناء الكابل: حافظ على نصف قطر انحناء أدنى صارم يبلغ 25.4 مم (1.0 بوصة) على طول السلك المدرع لمنع تدهور الموصل الداخلي.
توجيه القناة: قم بتوجيه الكابل المدرع عبر مسارات أدوات مخصصة، مع الحفاظ على فصل مادي مطلق عن تغذية المحرك عالي الجهد.

الأسئلة المتكررة والإجابات الفنية

ما هي حساسية الخرج التي يوفرها محول التقارب 11 مم هذا؟

يوفر المسبار حساسية خرج معايرة تبلغ 3.94 فولت/مم أو 100 مللي فولت/ميل عند مطابقتها مع مستشعر التقارب المرفق.
ما هو حجم الخيط وتكوين الدرع الذي يستخدمه رقم الجزء المحدد هذا؟

يتميز بخيط تركيب متري M14 × 1.5 مع درع كابل متكامل من الفولاذ المقاوم للصدأ.
ما هو إجمالي طول كابل النظام المحدد برمز اللاحقة 50؟

تشير اللاحقة 50 إلى إجمالي طول كابل كهربائي للنظام يبلغ 5.0 أمتار أو 16.4 قدمًا.
كيف يتم التحقق من جهد الفجوة الأساسي أثناء تشغيل المستشعر؟

يتم توصيل مقياس فولت رقمي عبر المشترك وشاشة الجهد للتحقق من الهدف -10 VDC.
ما هو عزم الشد الموصى به لجسم المسبار M14؟

يجب شد غلاف المسبار بدقة 21.1 نيوتن متر (187 رطل بوصة) أثناء التركيب.

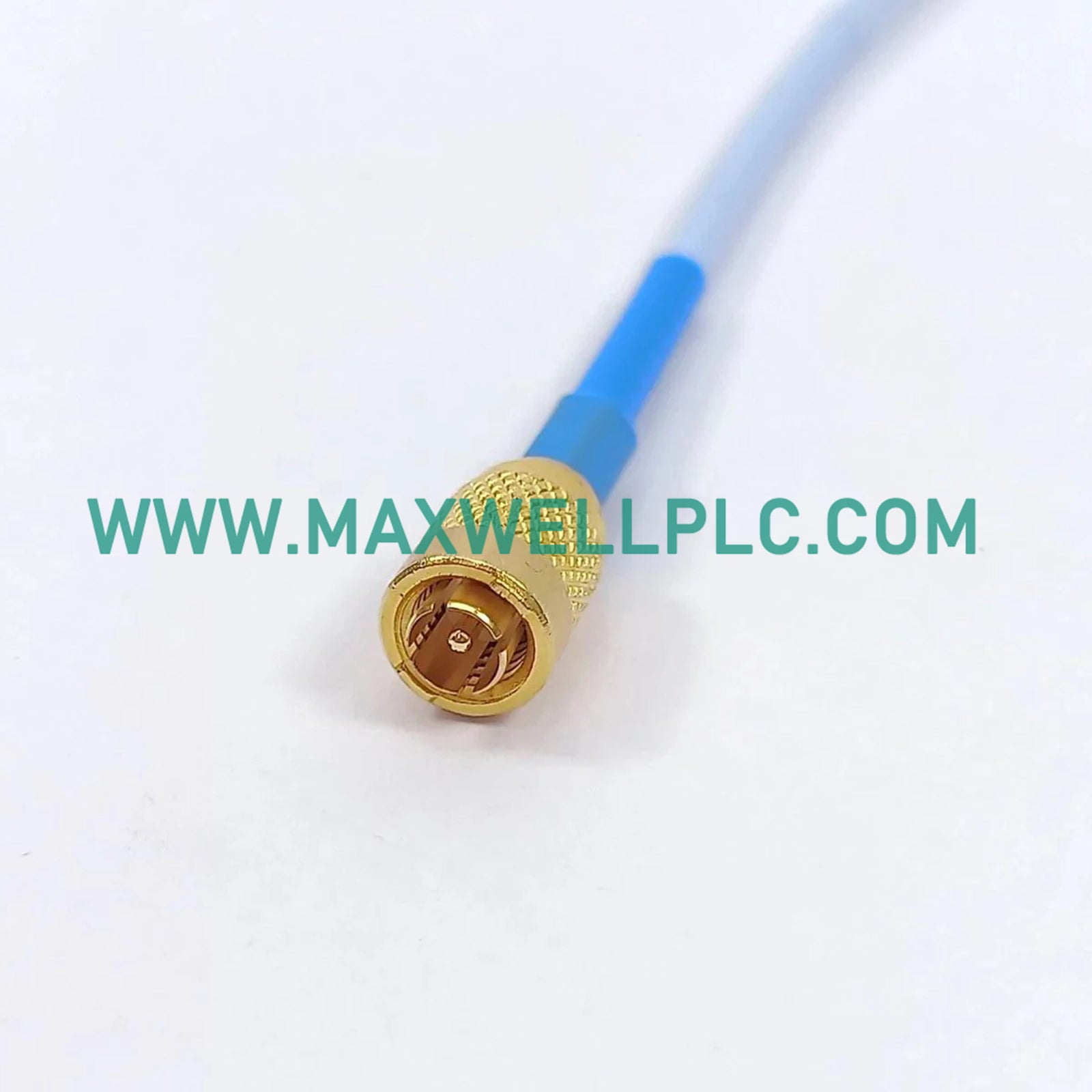

هل تستخدم موصلات ClickLoc القياسية في مجموعة المسبار هذه؟

نعم، موصلات ClickLoc المصنوعة من النحاس المطلي بالذهب تثبت بإحكام لمنع الانفصال الناتج عن الاهتزاز.
ما هو الحد الأدنى المسموح به لنصف قطر الانحناء لكابل المسبار؟

يجب أن يحافظ الكابل على نصف قطر انحناء أدنى يبلغ 25.4 مم (1.0 بوصة) لحماية السلامة الداخلية.
هل يمكن دمج نظام المحول هذا مباشرة مع شاشات سلسلة 7200 القديمة؟

لا، يتطلب الترقية إلى مكونات 3300 XL 11 مم مطابقة مستشعرات التقارب 3300 XL وبرنامج نظام مراقبة محدث.
