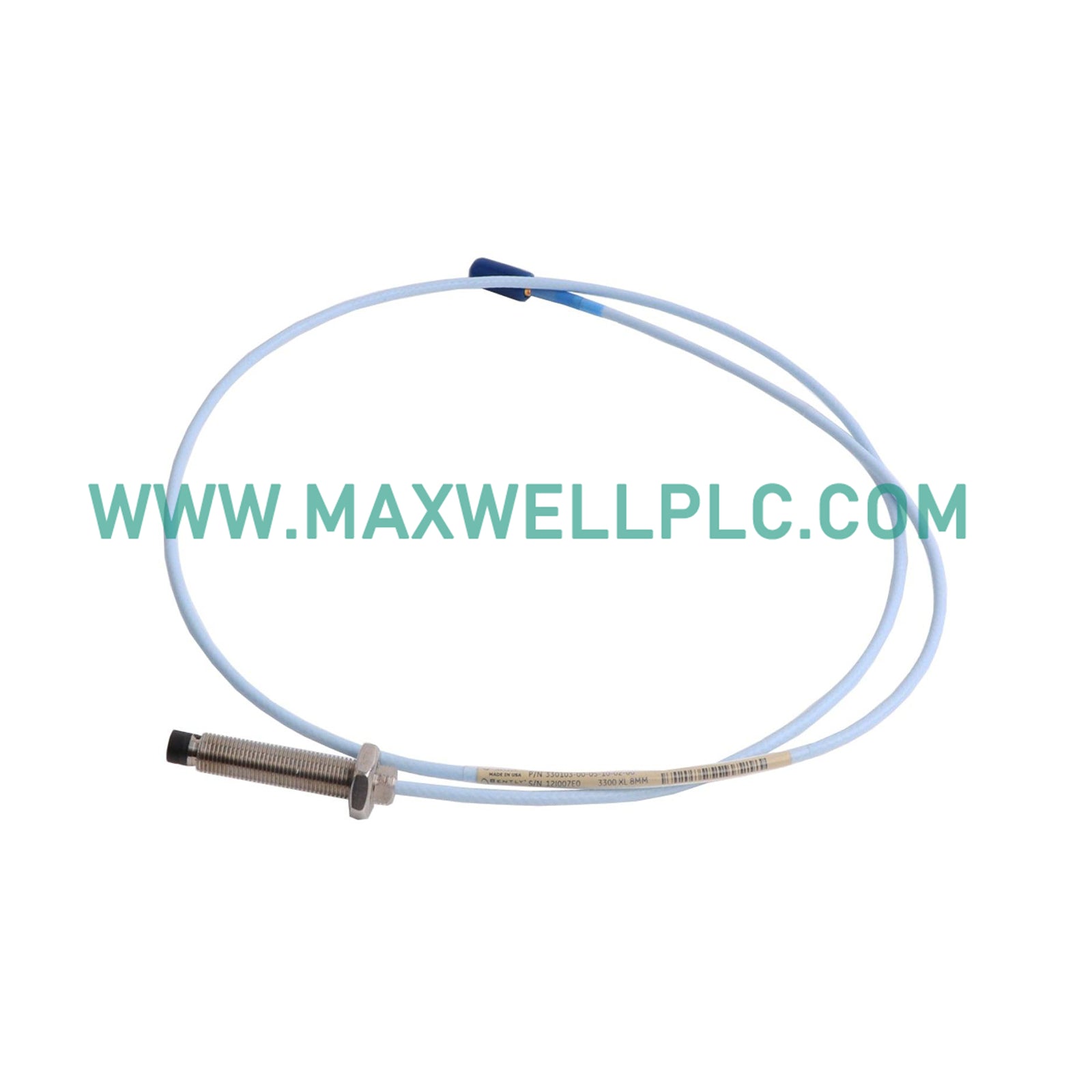

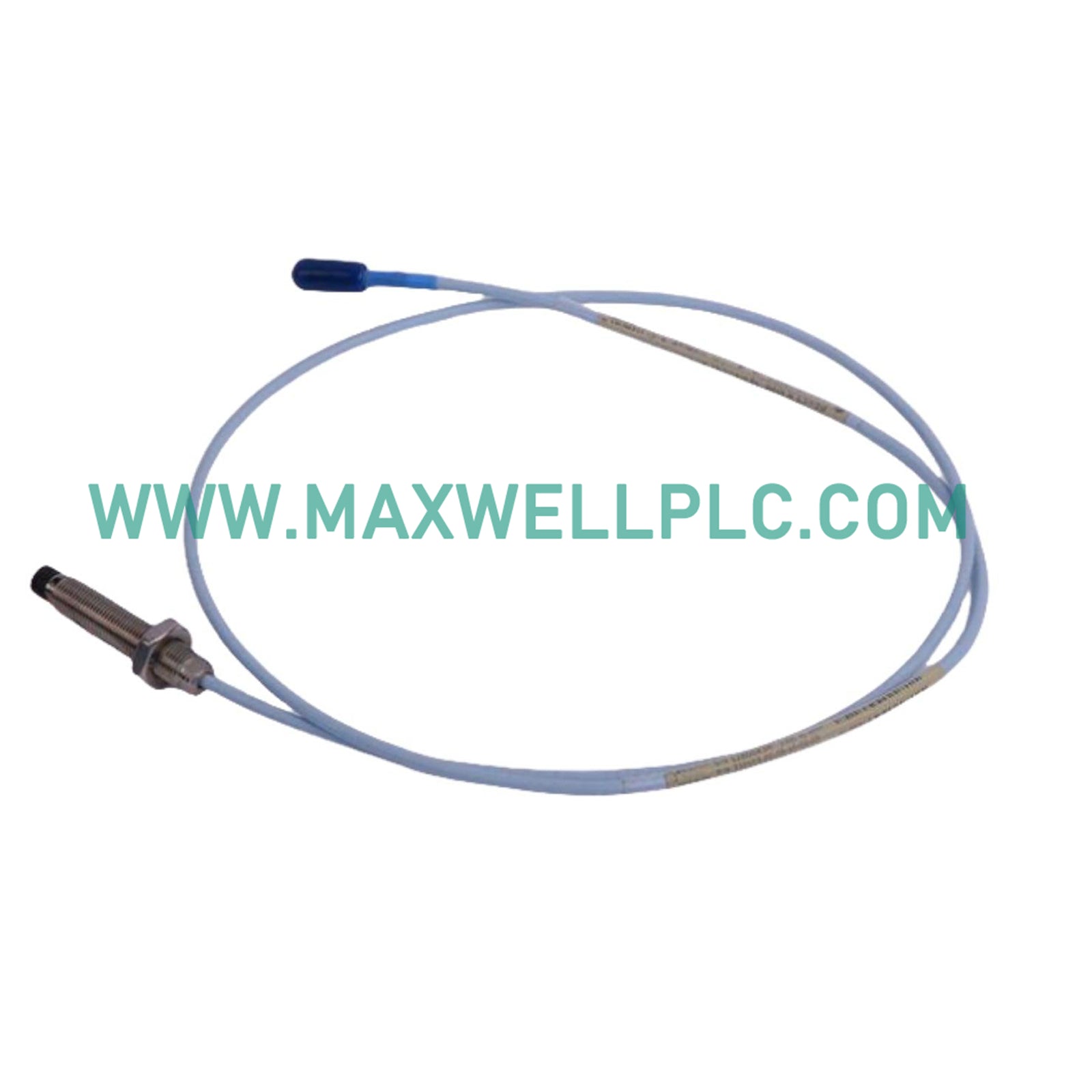

يعمل Bently Nevada 330701-00-30-10-01-00، والمدرج أيضًا باسم 330701 3300 XL 11 مم مسبار التقارب، كعنصر أجهزة مخصص لقياس إزاحة العمود بدون تلامس ضمن نظام محول التقارب Bently Nevada 3300 XL.

نظرة عامة على تكوين النموذج

يحدد التكوين 330701-00-30-10-01-00 مجموعة مسبار التقارب 3300 XL 11 مم بتصميم خيط 1/2-20 UNF، وطول أدنى غير مسنن 0.0 بوصة، وطول علبة 3.0 بوصة، وكابل قياسي بطول 1.0 متر، وموصل ClickLoc محوري مصغر مع واقي للموصل.

تم تصميم المسبار للاتصال بمستشعر تقارب 3300 XL متوافق لتوفير إشارات قياس التيار الدوامي للاهتزاز، والموضع الشعاعي، والموضع المحوري، ومراقبة الإزاحة الميكانيكية.

المواصفات الفنية للأجهزة

خصائص قياس التيار الدوامي وديناميكيات الدوار

يستخدم 330701-00-30-10-01-00 تقنية استشعار التيار الدوامي لقياس المسافة بين طرف المسبار والأسطح الدوارة الموصلة. يعتمد خرج القياس على جهد فجوة المسبار الذي يحدده مستشعر التقارب المتصل.

يدعم نظام 3300 XL التحقق من جهد الفجوة باستخدام ظروف معايرة الهدف القياسية -10 VDC. يلزم تركيب المسبار الصحيح وتعديل الفجوة للحفاظ على قياسات إزاحة دقيقة.

تتضمن مجموعة المسبار طرق بناء TipLoc و CableLoc للحفاظ على الارتباط الميكانيكي بين طرف المسبار والجسم ومنطقة توصيل الكابل. يستخدم موصل ClickLoc أسطح تلامس من النحاس المطلي بالذهب للحفاظ على الاستمرارية الكهربائية في ظل ظروف الاهتزاز.

يدعم تصميم النظام مراقبة ديناميكيات الدوار من خلال توفير إشارات إزاحة عمود متناسبة لتحليل الاهتزاز، وقياس موضع الدفع، وتطبيقات مراقبة التمدد التفاضلي.

معلومات الطلب

يشمل التكوين المسلم:

• 1 × مسبار تقارب Bently Nevada 330701-00-30-10-01-00 3300 XL 11 مم
• 1 × مجموعة كابل محوري قياسي بطول 1.0 متر
• 1 × موصل ClickLoc محوري مصغر مع واقي للموصل

مكونات النظام الإضافية المطلوبة للتشغيل:

• مستشعر تقارب 3300 XL متوافق
• كابل تمديد إذا كان طول التثبيت الإضافي مطلوبًا
• قناة إدخال نظام مراقبة متوافقة

إرشادات التثبيت الميداني

التركيب الميكانيكي

• قم بتركيب المسبار باستخدام خيط التثبيت المحدد 1/2-20 UNF.
• حافظ على التباعد الصحيح بين المسبار والهدف وفقًا لمتطلبات معايرة النظام.
• تجنب الإجهاد الميكانيكي على غلاف المسبار ومنطقة إنهاء الكابل.

التوصيل الكهربائي

• قم بتوصيل المسبار فقط بأجهزة مستشعر التقارب Bently Nevada 3300 XL المتوافقة.
• حافظ على توجيه الكابل بشكل صحيح بعيدًا عن موصلات الطاقة عالية التيار.
• تجنب الانحناءات الحادة للكابل التي قد تؤثر على سلامة الإشارة المحورية.

سلامة الإشارة

• استخدم ممارسات الحماية المناسبة لدوائر قياس التقارب.
• تحقق من قطبية المسبار، وتوصيل الكابل، وجهد الفجوة قبل التشغيل.
• تأكد من الخلوص الميكانيكي بين طرف المسبار والمكونات الدوارة.

الميزات التقنية لمراقبة الدوار

ينتمي 330701-00-30-10-01-00 إلى منصة قياس التقارب Bently Nevada 3300 XL 11 مم. يستخدم النظام قياس التيار الدوامي المعاير لتحويل إزاحة العمود إلى إشارات خرج كهربائية.

يوفر تصميم المسبار خصائص نطاق قياس خطي طويل ويدعم التطبيقات التي تتطلب قياس حركة عمود كبيرة، بما في ذلك موضع الدفع المحوري، وموضع قضيب المكبس، ومراقبة تمدد التوربينات.

توفر واجهة مستشعر التقارب 3300 XL مناعة محسّنة للتدخلات اللاسلكية الكهرومغناطيسية/الكهرومغناطيسية، مما يسمح بالتشغيل في البيئات الصناعية ذات الضوضاء الكهربائية دون متطلبات تركيب إضافية.

أسئلة متكررة

• ما هي تقنية القياس التي يستخدمها 330701-00-30-10-01-00؟

  يستخدم تقنية استشعار التيار الدوامي لقياس المسافة بين طرف المسبار وأسطح الآلة الموصلة.

• هل هذا المسبار متوافق مع نظام Bently Nevada 3500؟

  يمكن استخدام المسبار مع تكوينات مستشعر التقارب 3300 XL المتوافقة المتصلة بأنظمة المراقبة المعتمدة.

• ما هو طول الكابل المرفق مع هذا النموذج؟

  يتضمن هذا التكوين مجموعة كابل قياسي بطول 1.0 متر.

• هل يتضمن هذا المسبار مستشعر تقارب؟

  لا. العنصر هو فقط مجموعة مسبار التقارب 3300 XL 11 مم.

• ما هو نوع الموصل المثبت على هذا المسبار؟

  يستخدم موصل ClickLoc محوري مصغر مع واقي للموصل.

• ما هو مواصفات الخيط المستخدمة للتركيب الميكانيكي؟

  يستخدم المسبار تكوين خيط التثبيت 1/2-20 UNF.

• كيف يجب تركيب كابل المسبار في الحقل؟

  يجب أن يتجنب توجيه الكابل مصادر الكهرومغناطيسية القوية والانحناء الميكانيكي المفرط.

• ما هي خصائص الإشارة التي يوفرها هذا المسبار؟

  يوفر المسبار خرج قياس الإزاحة من خلال واجهة مستشعر التقارب المتوافق بحساسية 3.94 فولت/مم.
