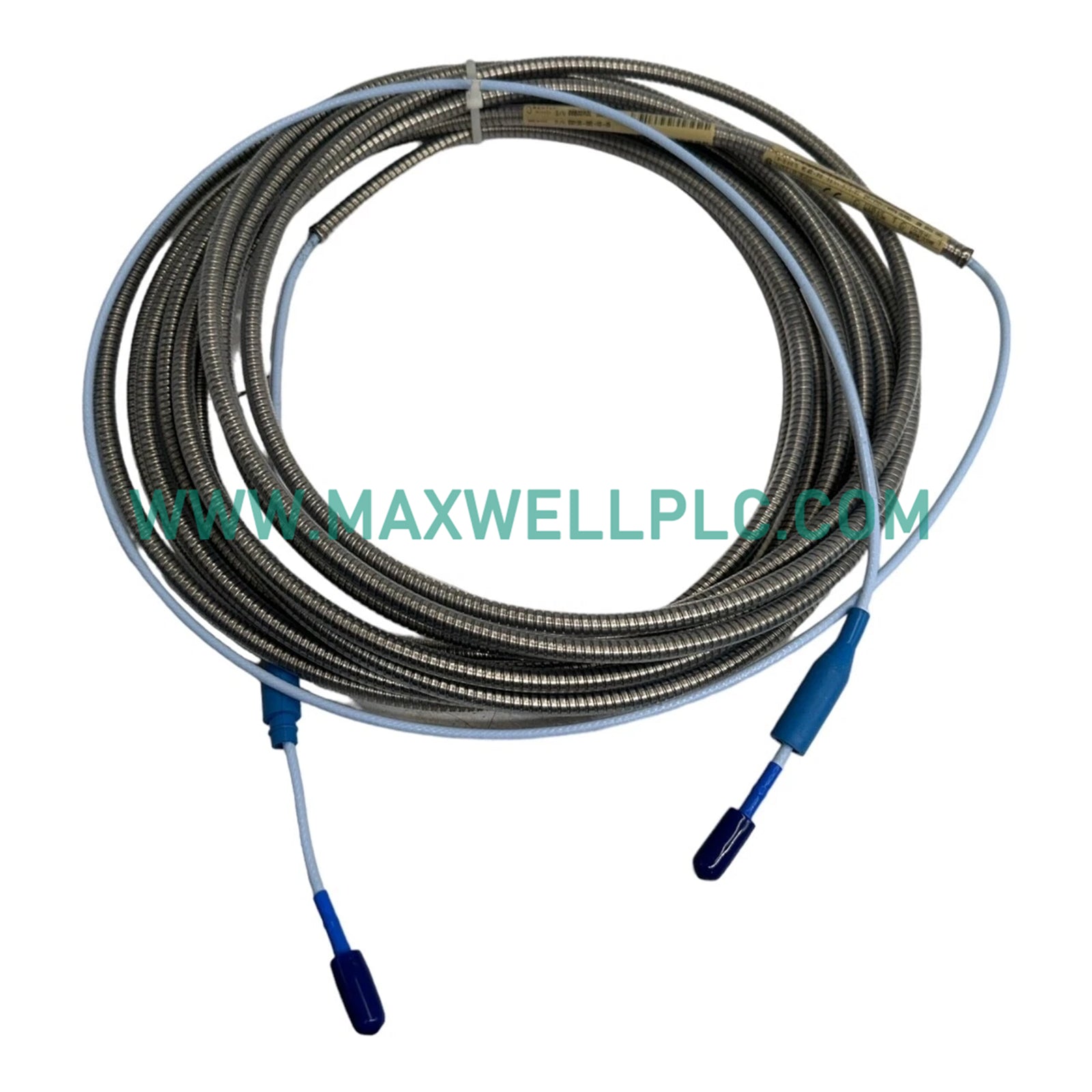

يعمل كابل Bently Nevada 330130-080-10-05 ككابل تمديد أساسي من طراز 330130 يُستخدم لتنفيذ إرسال إشارات التردد اللاسلكي عالية التردد عبر منصات محول التقارب 3300 XL. تم تكوينه بحاجز داخلي مدمج FluidLoc، مما يؤسس مسارًا كهربائيًا محكم الإغلاق ومستمر يربط طرف مسبار التقارب بمشغل المعالجة الخارجي مع منع تسرب سوائل العملية على طول الجزء الداخلي للكابل.

مصفوفة تسمية اللاحقة

• النموذج الأساسي (330130): كابل التمديد القياسي 3300 XL.

• خيار طول الكابل (080): طول فيزيائي 8.0 أمتار (26.2 قدم).

• خيار حماية الموصل والكابل (10): تكوين كابل FluidLoc.

• خيار موافقة الوكالة (05): شهادة متعددة الوكالات من CSA وATEX وIECEx.

مقاييس نظام الكابلات

قياس مسبار التيار الدوامي وديناميكيات الدوار

يعمل كابل التمديد هذا بطول 8.0 أمتار كمكون معاوقة متطابق مصمم للحفاظ على قياس مسبار التيار الدوامي الدقيق للمصنع عند دمجه مع مسبار 3300 XL بطول 1.0 متر. يحقق تكوين النظام الكلي الناتج بطول 9.0 أمتار ملفًا كهربائيًا خطيًا يحول متغيرات المسافة بدقة إلى تتبع جهد قياسي. يعد الحفاظ على حدود السعة الكلية الدقيقة للنظام ضروريًا لعزل مقاييس ديناميكيات الدوار عالية التردد عن التشويه وضمان قمع مستمر للتشويش المتبادل على طول مسارات قياس الآلة المجاورة.

الأسئلة الشائعة حول هندسة حلقة المحول

س: ما هي الوظيفة الميكانيكية التي يؤديها خيار FluidLoc داخل مجموعة الكابلات؟

ج: يتم بناء الحاجز الداخلي FluidLoc مباشرة في الطبقات الأساسية للسلك. يمنع هذا التكوين الداخلي زيوت التشحيم أو الغازات المضغوطة من التعقب عبر الفراغات داخل جديلة الكابل والتسرب من غلاف الآلة إلى حاويات الأطراف.

س: كيف يؤثر خلط كابل بطول 8.0 أمتار مع مستشعر قديم غير 3300 XL على سلوك النظام؟

ج: يحافظ هذا النموذج على التوافق مع الإصدارات السابقة غير 3300 XL. ومع ذلك، فإن توصيل معماريات المسبار القديمة سيغير ملف الخطية الكهربائية النهائية، مما يعني أن حدود دقة النظام ستتكيف لتناسب قدرات المكونات القديمة.

س: لماذا يجب أن يساوي الطول الإجمالي لكابل المسبار وكابل التمديد مواصفات مستشعر Proximitor؟

ج: يتم معايرة حلقة مذبذب Proximitor لسعة وملف حث دائرة إجمالية محددة. يؤدي تغيير هذا التوازن الكهربائي عن طريق تغيير الأطوال إلى تحويل عامل القياس بعيدًا عن القيمة القياسية 7.87 فولت/ملم، مما يؤدي إلى المساس بالتحقق من جهد الفجوة ودقة التتبع.

توجيهات التركيب الميداني الميكانيكي

• متطلبات إحكام إغلاق الموصل: نظف جميع دبابيس التوصيل المحورية قبل التوصيل. بمجرد التوصيل، ضع غلاف حماية الموصل المرفق فوق الواجهة لحماية الوصلة من دخول الزيت والماء والجزيئات.

• قيود نصف قطر الانحناء: قم بتوجيه كابل FluidLoc بطول 8.0 أمتار عبر صواني الأجهزة المخصصة، مع فرض حد أدنى لنصف قطر الانحناء المستمر يبلغ 25.4 ملم (1.0 بوصة) لحماية هندسة النقل الداخلية.

• التحقق من صحة جهد الفجوة: بعد توجيه الكابل، تحقق من التركيب عن طريق قياس استجابة الحلقة عند أطراف المشغل. يجب أن تنتج إعدادات الفجوة الميكانيكية الموصى بها البالغة 1.27 ملم هدفًا اسميًا يبلغ -10 VDC.

• توجيه حماية الكابلات: استخدم حلقات مجاري حماية مخصصة أو قنوات كابلات منفصلة عند التوجيه بالقرب من خطوط التيار العالي لمنع الحث الضال من إتلاف القياسات عن بعد المنخفضة المستوى للآلة.

أجزاء التعبئة المضمنة

• المكونات القياسية المشحونة: وحدة كابل تمديد Bently Nevada 330130-080-10-05 بطول 8.0 أمتار FluidLoc ومجموعة غلاف حماية موصل بيئي واحدة.

• متطلبات الملحقات المنفصلة: مسابير تقارب 3300 XL متطابقة بحجم 8 مم، ووحدات مستشعر Proximitor مثبتة على لوحة، وكتل تركيب ميكانيكية هي عناصر شراء منفصلة.

ملف الخدمات اللوجستية وبيانات المناولة

• وقت معالجة الشحنة: وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم الشحن عبر الشحن الجوي الدولي ذي الأولوية باستخدام شبكات DHL أو FEDEX أو UPS.

• ضمانات درع النقل: يُشحن داخل عبوة صناعية محكمة الإغلاق ومضادة للكهرباء الساكنة ويُلف باستخدام قوالب واسعة النصف قطر للقضاء على الإجهاد الهيكلي أو تشوه الحماية أثناء مناولة الشحن الدولي.
