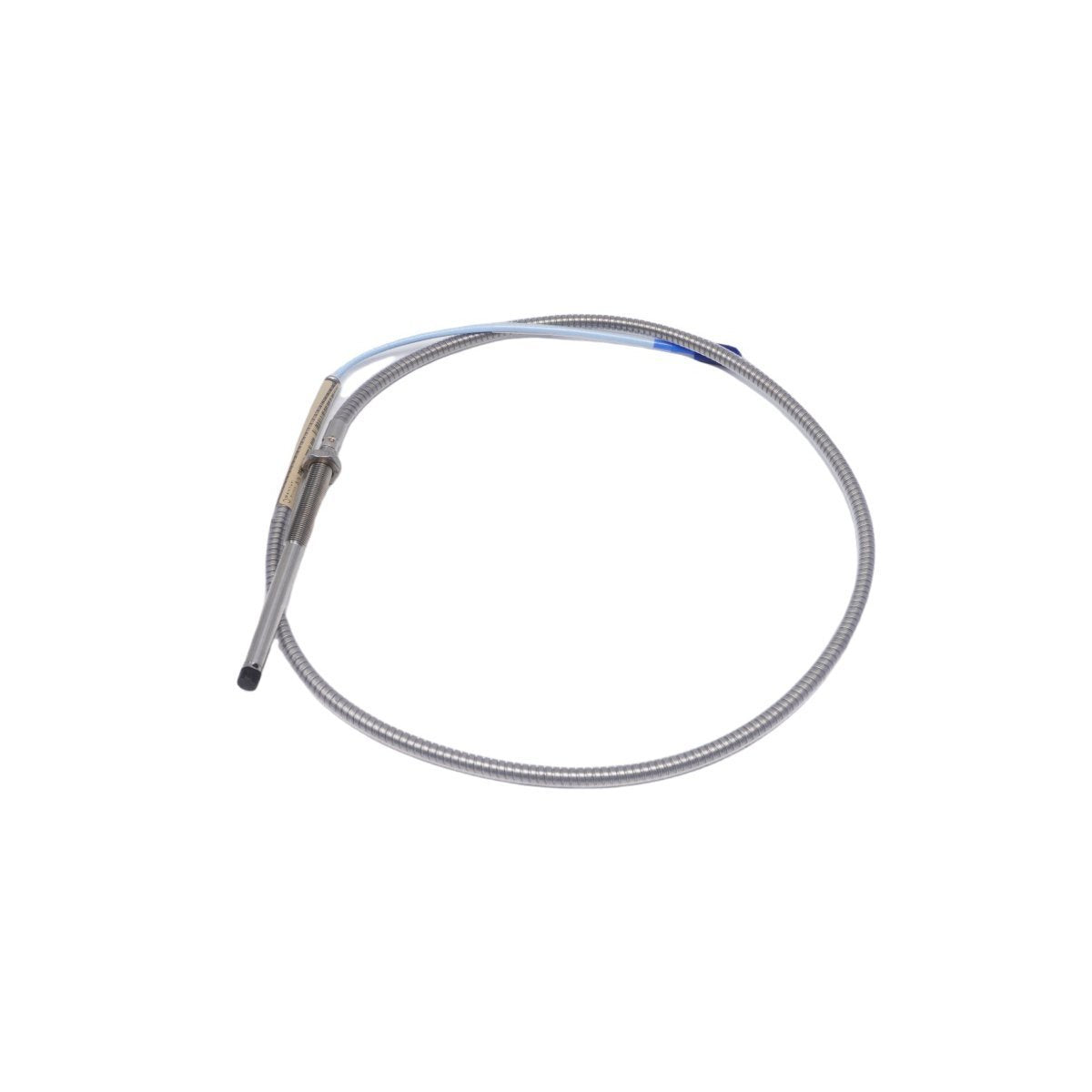

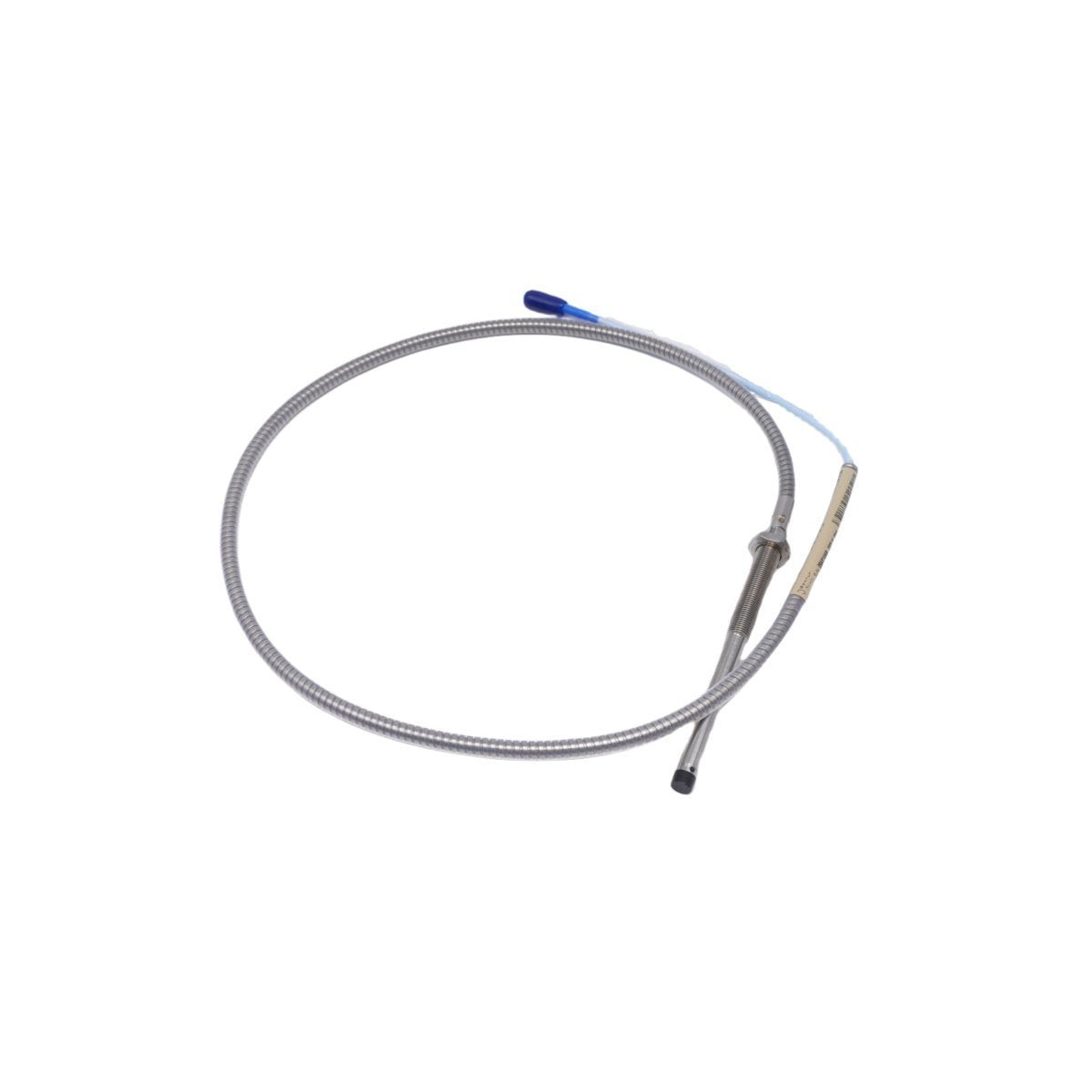

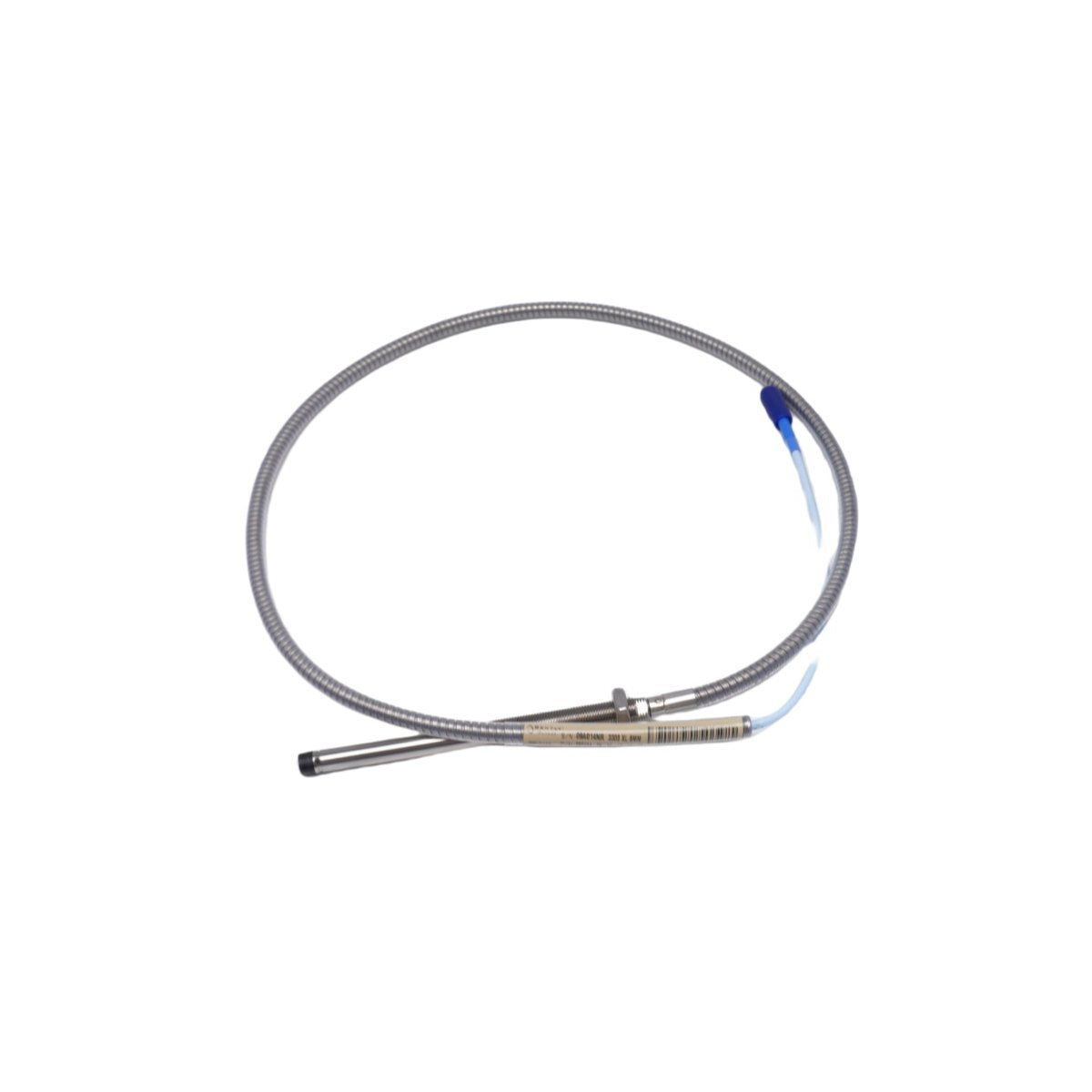

تم تكوين Bently Nevada 330104-06-12-10-02-00 (مسبار التقارب 330104) لمراقبة الإزاحة النسبية عالية التردد في أنظمة حماية الماكينات 3300 XL، ويوفر تحويلاً مباشرًا للإشارة الفيزيائية. تلتقط هذه الأجهزة التباينات الفورية في المسافة الفاصلة بين طرف المسبار والهدف الموصل، وتوفر إشارة تردد لاسلكي معدلة إلى مستشعر Proximitor لمعالجة البيانات وتحليلها.

مصفوفة تكوين النموذج

• 330104: مسبار تقارب 3300 XL 8 مم (تثبيت عكسي)

• 06: طول غير ملولب (متري)

• 12: الطول الكلي للعلبة (متري)

• 10: الطول الكلي (متري)

• 02: نوع الموصل (موصل ClickLoc محوري مصغر)

• 00: موافقة الوكالة (غير مطلوبة)

مواصفات الأجهزة

المراقبة الميكانيكية وديناميكا التيار الدوامي

تستخدم سلسلة 330104 تكوين التثبيت العكسي، وهو مثالي للتركيبات التي يتم فيها تثبيت المسبار عبر غلاف الماكينة من الداخل. تتطلب الدقة قياس مسبار التيار الدوامي بدقة؛ يجب تعديل المحول إلى هدف جهد فجوة اسمي يبلغ -10 فولت تيار مستمر ضمن نطاق تشغيل الماكينة. يتم الحفاظ على قمع التداخل من خلال مراعاة مسافات الفصل المادية بين أجهزة الاستشعار المجاورة لمنع التداخل في تردد الحامل 1 ميجاهرتز. يعتمد تحليل ديناميكا الدوار على الحفاظ على نطاق التشغيل الخطي هذا لمنع تشوه شكل الموجة.

معلومات الطلب

• 1 × مسبار تقارب 330104-06-12-10-02-00

• 1 × واقي موصل

• 1 × دليل تقني

إرشادات التركيب الميداني

• التركيب الميكانيكي: تأكد من إحكام ربط صامولة تثبيت التركيب العكسي إلى عزم الدوران المحدد للحفاظ على موضع المسبار تحت الحمل.

• الخلوص الجانبي: تأكد من خلوص لا يقل عن 10 مم من جدار فتحة التركيب لتجنب تداخل المعادن الطرفية.

• الكابلات: قم بتوجيه الكابلات المحورية عبر قناة معدنية مؤرضة مخصصة، وفصل خطوط الإشارة عن كابلات التيار المتردد عالية الجهد.

• سلامة التوصيل: تحقق من أن وصلة ClickLoc مثبتة بالكامل؛ تأكد من أن واقي الموصل آمن لمنع دخول الرطوبة.

• التحقق من الإشارة: قم بقياس جهد الخرج عند كتلة طرف مستشعر Proximitor للتحقق من الضبط الصحيح للفجوة أثناء بدء التشغيل في الموقع.

الأسئلة المتكررة

• س: هل مسابير 3300 XL قابلة للتبديل مع مسابير سلسلة 3300 القديمة؟

  ج: لا. تم ضبط مسابير 3300 XL خصيصًا لاستجابة تردد مستشعر Proximitor 3300 XL ولا يمكن تبديلها مع الأنظمة القديمة.

• س: هل يمكن لطرف مسبار PPS أن يتحمل بيئات السوائل عالية الضغط؟

  ج: تم تصنيف مجموعة المسبار للتشغيل في بيئات الضغط حتى 60 بار، شريطة استخدام مانع تسرب حلقي (O-ring) مناسب عند واجهة الخيط.

• س: ما هو أقصى طول مسموح به للكابل لهذا المسبار؟

  ج: تم معايرة النظام في المصنع لطول إجمالي للنظام يبلغ 5 أو 9 أمتار. يؤثر الانحراف عن هذه الأطوال على استجابة التردد والدقة.

• س: كيف يتم تأريض علبة المسبار؟

  ج: علبة المسبار معزولة كهربائيًا عن الإشارة المشتركة. يجب التحقق من التأريض الصحيح للنظام وفقًا لمخطط الأسلاك الخاص بالموقع.

• س: هل يمكن إنهاء كابل المسبار في الموقع؟

  ج: لا. يؤدي قطع الكابل أو توصيله إلى تغيير المعاوقة المميزة للنظام والتردد الرنيني، مما يؤدي إلى خرج قياس غير دقيق.

• س: ما الذي يشير إلى فشل مسبار التقارب؟

  ج: يظهر الفشل عادةً على شكل دائرة مفتوحة أو قراءة جهد مقياس ثابتة (سالبة أو موجبة بالكامل) عند خرج مستشعر Proximitor.

• س: هل تؤثر مادة الهدف على دقة القياس؟

  ج: يتم معايرة المسابير للصلب 4140. المواد الموصلة الأخرى لها نفاذية مغناطيسية مختلفة وتتطلب تعديلات محددة لعامل القياس.

• س: ما هو الغرض من تردد الحامل 1 ميجاهرتز؟

  ج: تم تحسين تردد 1 ميجاهرتز لعمق اختراق التيار الدوامي في الفولاذ الكربوني القياسي لتوفير بيانات إزاحة ديناميكية عالية الدقة.
