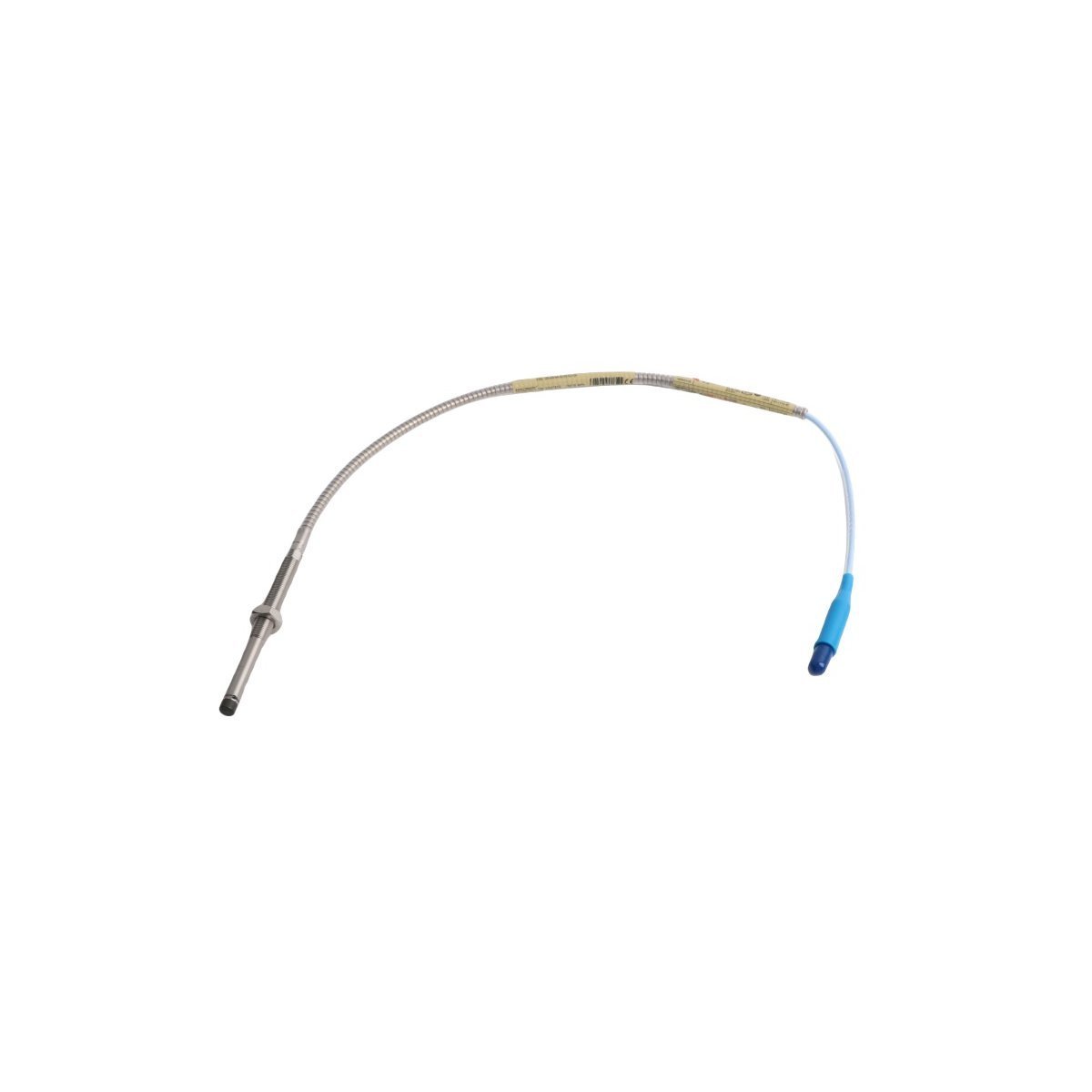

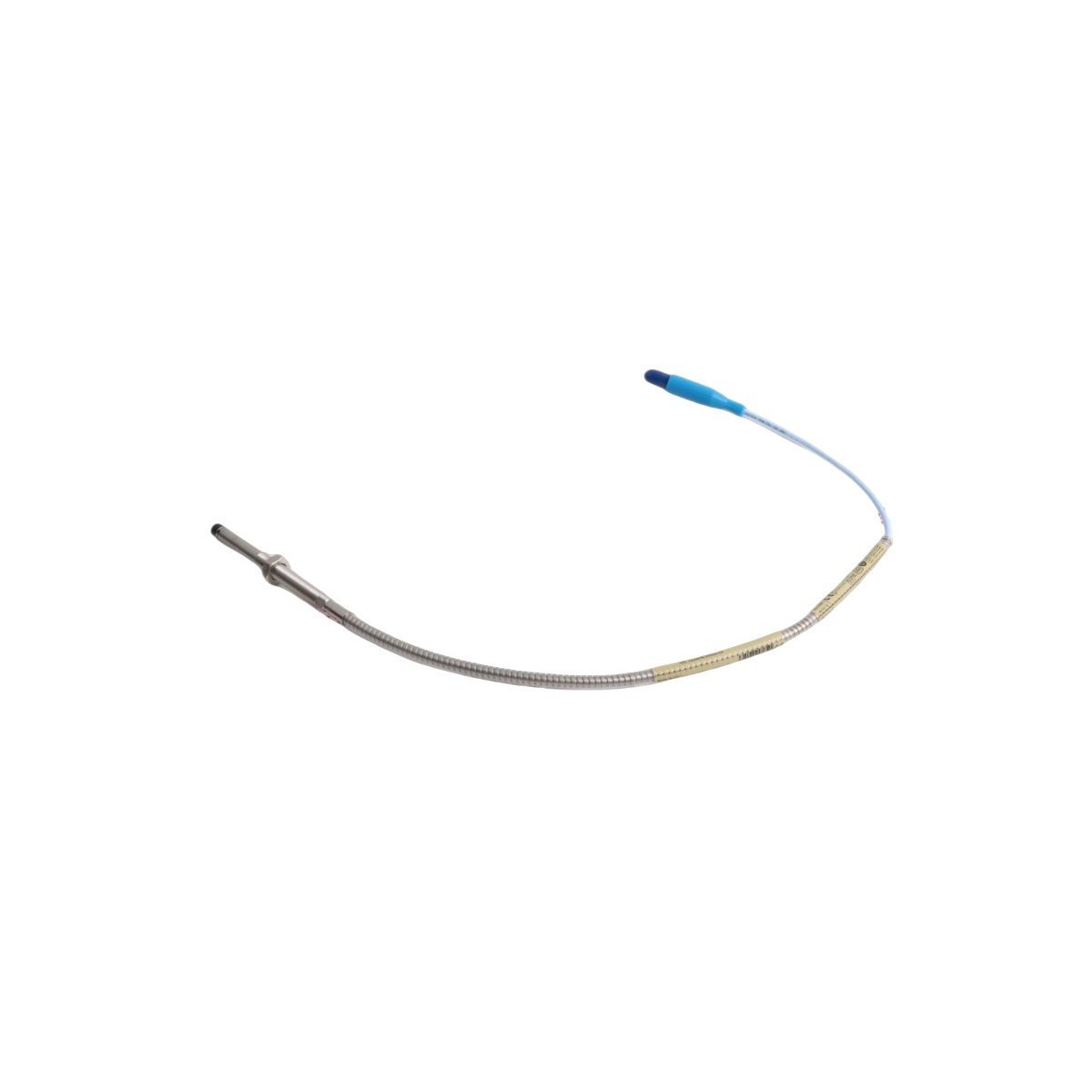

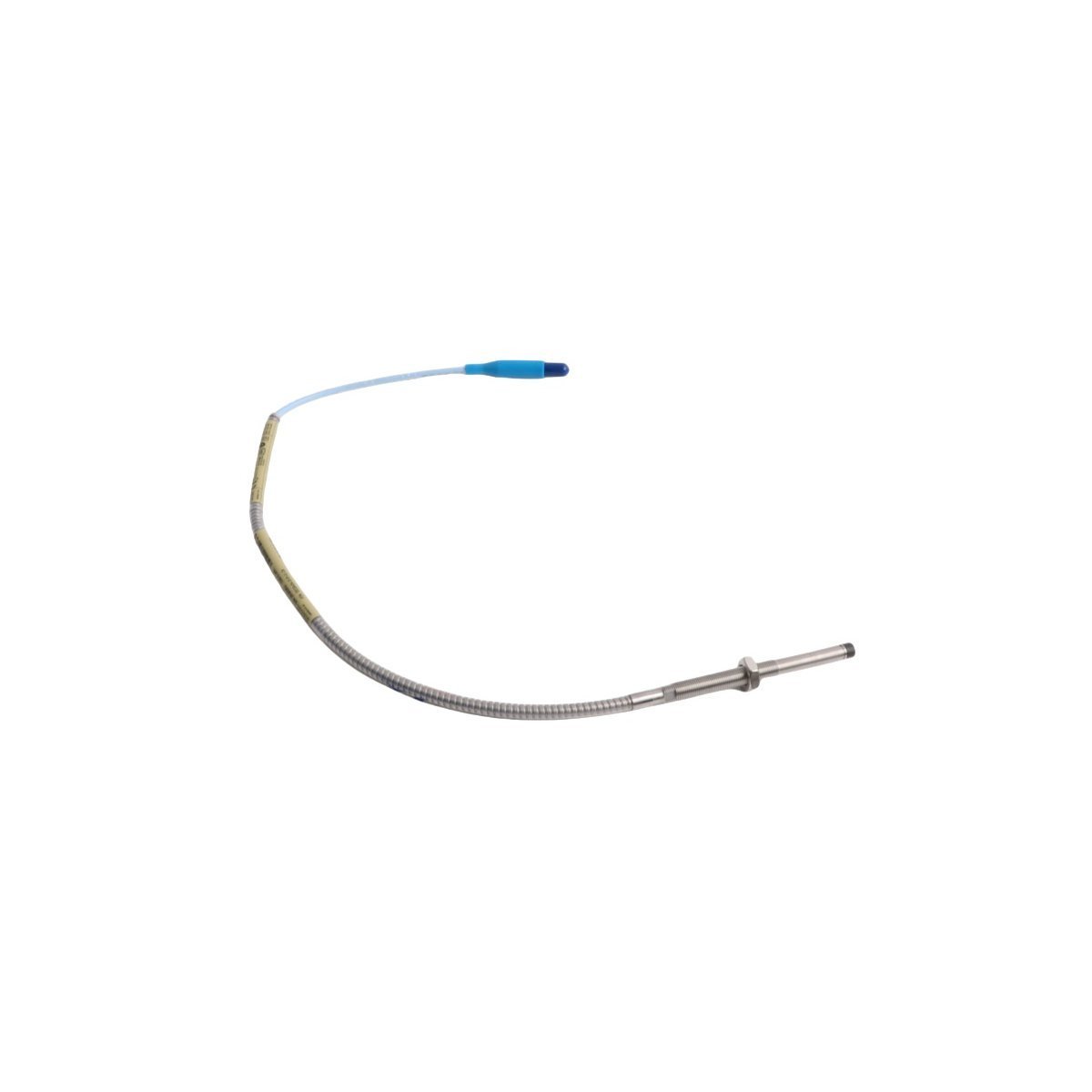

يعمل Bently Nevada 330104-04-10-05-01-CN، والمفهرس أيضاً باسم حساسات التقارب 330104-04-10-05-01-CN، كعنصر أجهزة مخصص لقياس إزاحة العمود بدون تلامس ضمن منصات مراقبة الاهتزاز 3300 XL.

مصفوفة النموذج

يشير تكوين 330104-04-10-05-01-CN إلى مجموعة مسبار تقارب 8 مم تتميز بحجم خيط وطول محددين للتكامل الميكانيكي، بالإضافة إلى لاحقة -CN التي تشير إلى الامتثال التنظيمي الإقليمي ومواصفات الواجهة القياسية.

مواصفات الأجهزة

ديناميات إشارة المحول

يعمل مسبار التقارب من خلال الحث بالتيارات الدوامة، حيث يؤدي تذبذب رأس المسبار إلى إنشاء مجال مغناطيسي يتفاعل مع سطح العمود المستهدف. يتطلب التحليل الدقيق لديناميات الدوار الحفاظ على جهد فجوة ثابت مستهدف، عادة ما يتم معايرته إلى -10 فولت تيار مستمر ضمن نطاق التشغيل الخطي الاسمي 1.27 مم. يتم تحقيق قمع التداخل من خلال الالتزام الصارم بمسارات الإشارة المحورية لسلسلة 3300 XL. يجب على المستخدمين التأكد من صحة خلوص رأس المسبار في درجات الحرارة المحيطة والتشغيلية لمراعاة التمدد الحراري، وبالتالي منع تشبع الإشارة أو الاستجابة غير الخطية.

معلومات الطلب

• مجموعة المسبار بما في ذلك صامولتان تثبيت من الفولاذ المقاوم للصدأ.

• حلقة منع تسرب لمنع تسرب السوائل من غلاف المسبار.

• وثائق المنتج وورقة بيانات المعايرة المصنعية.

• ملاحظة التكامل: يتطلب كابل تمديد متوافق من طراز 330130 لنقل الإشارة.

بروتوكولات التثبيت الميداني

• سطح التركيب: تأكد من أن غلاف الماكينة نظيف وصلب وخالٍ من رنين التركيب.

• اشتباك الخيوط: استخدم مفتاح ربط محدود عزم الدوران لتثبيت غلاف المسبار، مع التأكد من تثبيت الخيوط بالكامل دون تشوه.

• إعداد الفجوة: استخدم مقياسًا غير موصل لتحديد الفجوة الباردة؛ تحقق من تثبيت الوضع النهائي بواسطة صامولة القفل لمنع الهجرة الناجمة عن الاهتزاز.

• توجيه الكابل: احتفظ بالكابلات المحورية داخل أنابيب معدنية صلبة مؤرضة للحماية من التداخل الكهرومغناطيسي.

• فحص الموصل: تأكد من إحكام ربط موصلات ClickLoc يدويًا واستمرارية التدريع عبر حلقة المستشعر.

اللوجستيات والشحن

• وقت التسليم: 3-5 أيام عند الانتهاء من الدفع.

• الشحن: يتم التوزيع عبر DHL/FEDEX/UPS.

• التعبئة والتغليف: جميع الوحدات مغلفة في عبوات صناعية مضادة للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي والصدمات الميكانيكية.

الأسئلة المتداولة

• ما هي الأهداف المادية المدعومة؟

  تشمل الأهداف المدعومة فولاذ AISI 4140 أو مواد ذات نفاذية مغناطيسية مكافئة.

• ما هي حساسية المسبار؟

  يتميز الجهاز بحساسية معايرة تبلغ 7.87 فولت/مم (200 ملي فولت/ميل).

• كم مرة يجب التحقق من المعايرة؟

  تحقق من المعايرة خلال توقفات الماكينة المجدولة أو إذا أظهر جهد الفجوة انجرافًا غير مبرر.

• هل يمكن للمسبار العمل في البيئات الخطرة؟

  يخضع التشغيل للاحقة موافقة الوكالة المحددة؛ ارجع إلى الملصق للحصول على تقييمات المناطق الخطرة.

• ما هي كابلات التمديد المتوافقة؟

  فقط كابلات التمديد من سلسلة 330130 مصنفة لحلقة مقاومة 3300 XL.

• ما الذي يسبب عدم استقرار جهد الفجوة؟

  يرتبط عدم الاستقرار عادة بحلقات التأريض، أو دروع الكابلات المعرضة للخطر، أو عيوب سطح الهدف المادية.

• كيف يتم اختبار سلامة المسبار؟

  يتم التحقق من سلامة المسبار عن طريق قياسات الفجوة الثابتة مقابل مسافة هدف معروفة لتأكيد منحنى خرج الجهد.
